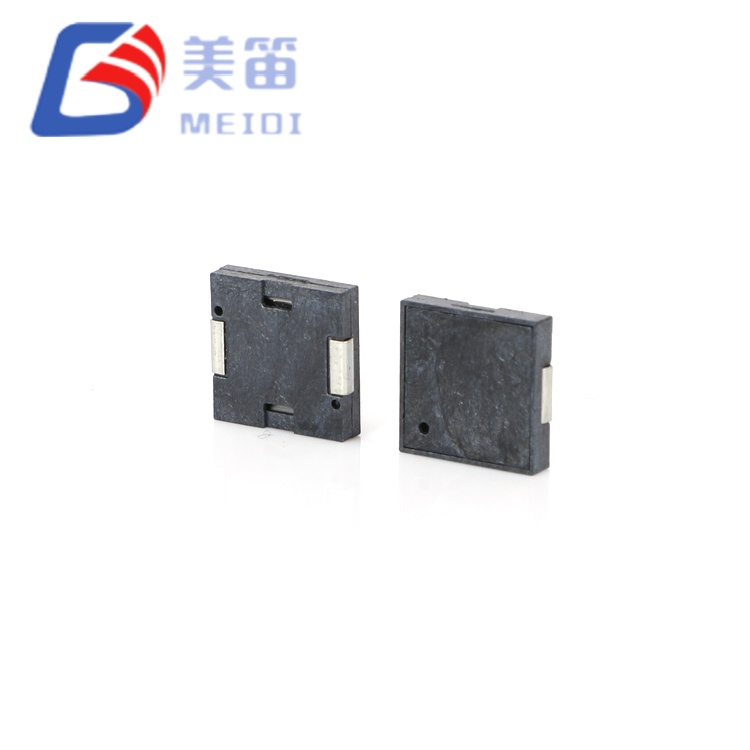

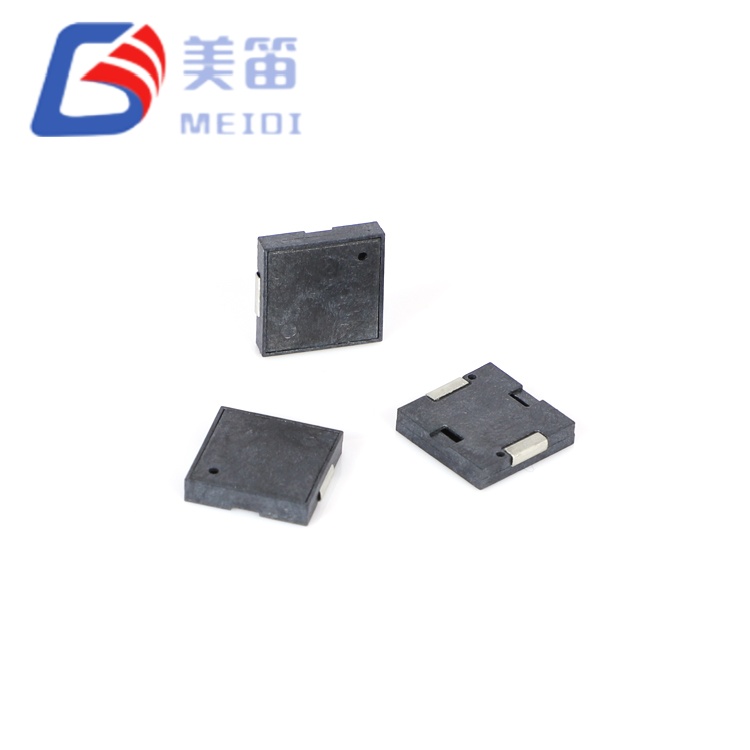

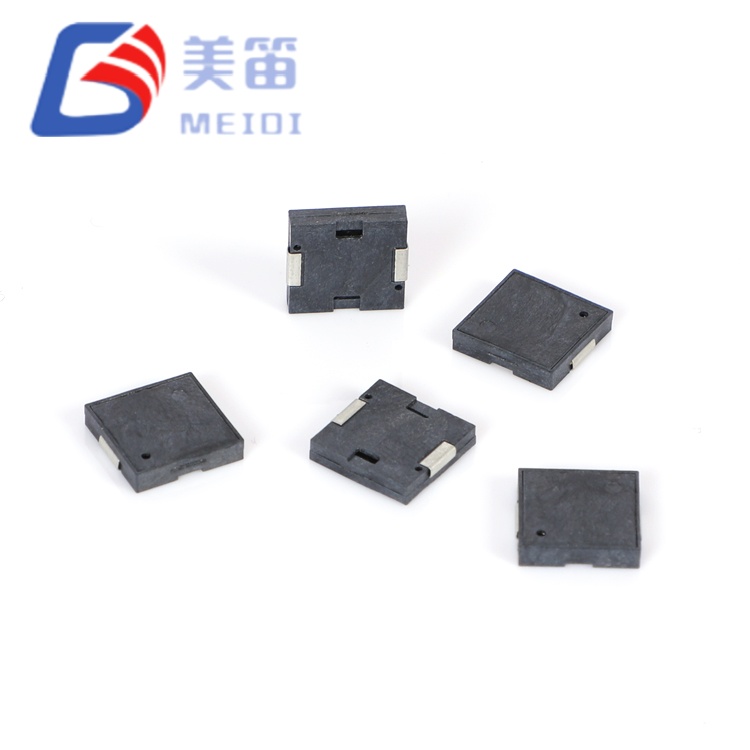

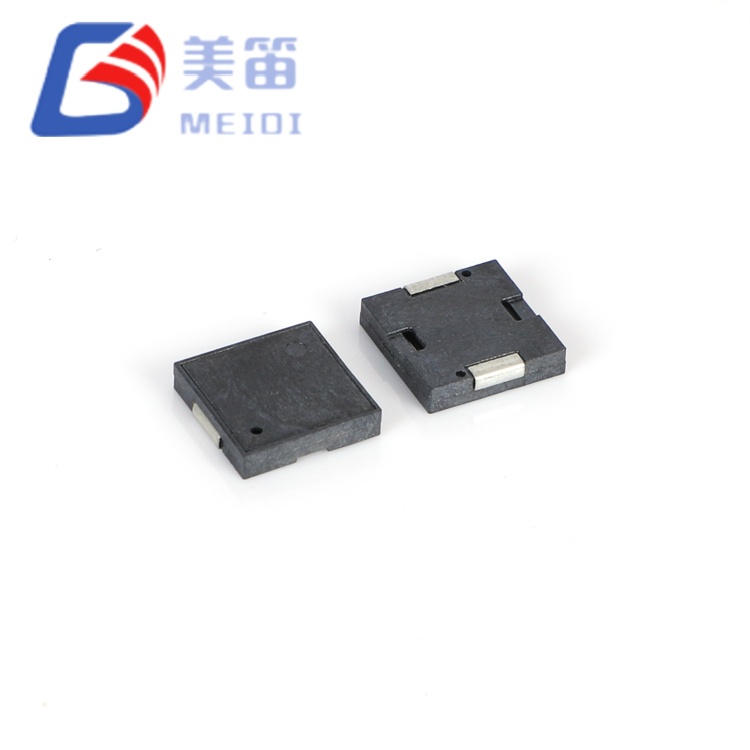

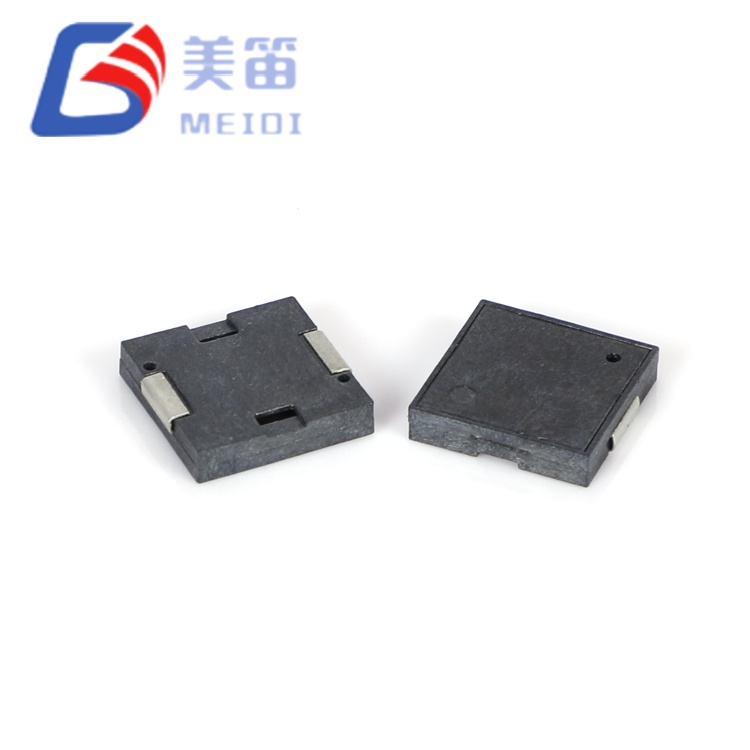

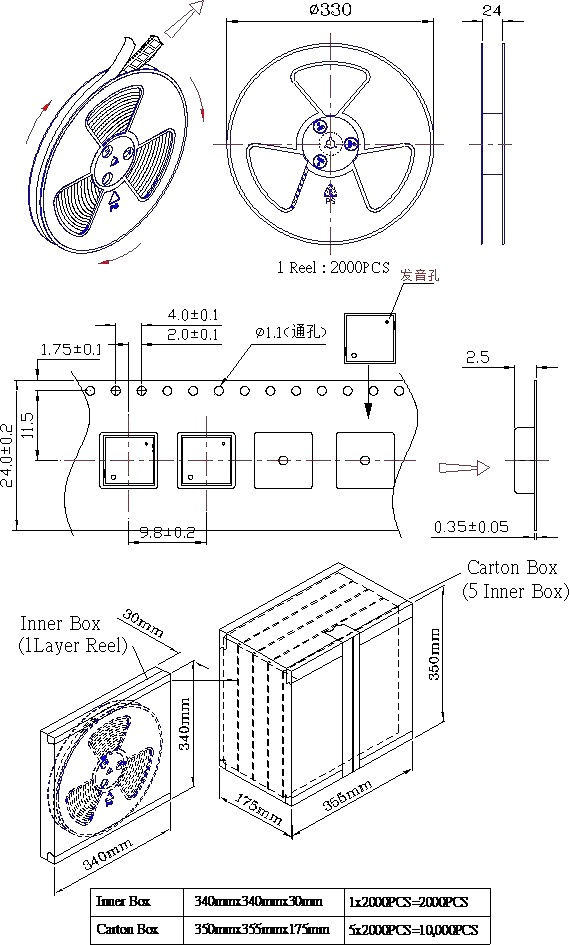

Pasywny brzęczyk piezoelektryczny SMD o wymiarach 9 × 9 × 1,8 mm to pasywny brzęczyk piezoelektryczny do montażu powierzchniowego przeznaczony do zastosowań wymagających wyraźnego sygnału dźwiękowego przy bardzo małej powierzchni i ograniczonym budżecie mocy. Dzięki wysokości zaledwie 1,8 mm i podstawie o wymiarach 9,0 × 9,0 mm można go umieścić w zespołach, w których konwencjonalne brzęczyki po prostu nie mieszczą się. Zasada napędu pojemnościowego utrzymuje prąd roboczy na poziomie 5 mA lub niższym przy napięciu znamionowym 5 V, eliminując potrzebę stosowania diod typu flyback i umożliwiając bezpośrednie sterowanie mikrokontrolerem.
Pojedynczy komponent obejmuje zakres roboczy od 1 V do 25 V, co oznacza, że ten sam brzęczyk może obsługiwać obwody logiczne 3,3 V, szyny samochodowe 12 V i przemysłowe panele sterowania 24 V bez dodatkowej regulacji. Przy napięciu 5 V poziom ciśnienia akustycznego osiąga gwarantowane minimum 70 dB w odległości 10 cm, przy częstotliwości rezonansowej utrzymywanej na poziomie 4000 ± 300 Hz. Określona pojemność 12000 pF (±30%) umożliwia prostą konstrukcję sterownika, a czarna obudowa LCP wytrzymuje lutowanie rozpływowe i ciągłą pracę w temperaturach od -30°C do +70°C.
Jako pasywny przetwornik piezoelektryczny, pasywny brzęczyk piezoelektryczny SMD 9 × 9 × 1,8 mm wymaga zewnętrznego sygnału prądu przemiennego, zazwyczaj fali prostokątnej lub fali PWM zbliżonej do punktu rezonansowego 4000 Hz. Po przyłożeniu zmiennego pola elektrycznego element ceramiczny odkształca się i generuje fale dźwiękowe bez żadnych elementów magnetycznych. Ta zasada działania eliminuje odrzut indukcyjny występujący w brzęczykach magnetycznych, dzięki czemu obwód napędowy można zbudować bez diod tłumiących i ogólnie z mniejszą liczbą elementów.
Urządzenie pobiera nie więcej niż 5 mA w warunkach testowych 5 V, 4000 Hz, a ponieważ obciążenie ma głównie charakter pojemnościowy (reaktancja w rezonansie około 3,3 kΩ), nacisk w projekcie przeniesiono z dostarczania prądu na wahania napięcia. Szeroki zakres wejściowy 1–25 V umożliwia działanie tego samego brzęczyka przy wielu napięciach systemu, a poziom ciśnienia akustycznego wzrasta w przewidywalny sposób wraz z amplitudą napędu. Przy napięciu międzyszczytowym 5 V minimalna moc wyjściowa wynosi 70 dB w odległości 10 cm; wyższe napięcia wytwarzają odpowiednio wyższy poziom dźwięku.
Ważące 0,4 g i wykonane z czarnego LCP opakowanie jest kompatybilne ze standardowym lutowaniem rozpływowym i może przejść do trzech cykli termicznych, zgodnie ze specyfikacją produktu. Do dokumentacji dołączony jest przykładowy raport z testów obejmujący 10 jednostek, który daje projektantom realistyczny obraz jednorodności produkcji, przy poziomach dźwięku w zakresie od 71,8 dB do 76,4 dB i wartościach pojemności w zakresie od 11385 pF do 12950 pF.
Aby uzyskać zalecenia dotyczące niestandardowych obwodów napędowych lub omówić integrację z szyną napięciową i cyklem pracy, skontaktuj się z inżynierem aplikacji MEIDI.
Pojemnościowa struktura piezoelektryczna oznacza, że nie ma cewki elektromagnetycznej, a zatem nie trzeba zarządzać indukcyjnym stanem przejściowym; prąd znamionowy ≤5mA sprawia, że brzęczyk nadaje się do projektów wrażliwych na energię bez dodatkowych elementów tłumiących.
Mając zaledwie 1,8 mm wysokości i 9,0 mm kwadratowych powierzchni, MLT‑9018 mieści się w małych pionowych odstępach występujących w ułożonych w stos płytkach, cienkich modułach wyświetlaczy i mechanizmach czytników kart.
Zakres napięcia roboczego 1–25 V obejmuje układy logiczne 3,3 V, systemy 5 V, linie samochodowe 12 V i autobusy przemysłowe 24 V, dzięki czemu jeden numer części może zastąpić kilka alternatyw w zależności od napięcia.
Częstotliwość rezonansowa jest ustalona na 4000 Hz z tolerancją produkcyjną ± 300 Hz, co zapewnia zespołom zajmującym się oprogramowaniem dobrze zdefiniowany cel akustyczny.
Nominalna pojemność 12000 pF (±30%) jest określona przy 1 kHz i 25°C, aby pomóc w obliczeniach obciążenia biernego na etapie projektowania.
Zakres temperatur roboczych rozciąga się od -30°C do +70°C, co wykracza poza zwyczajową minimalną temperaturę -20°C w przypadku wielu brzęczyków klasy komercyjnej.
MEIDI Intelligent Technology produkuje komponenty akustyczne od 2011 roku, prowadząc pionowo zintegrowany zakład w Jiangsu w Chinach. Fabryka łączy w sobie wewnętrzne formowanie LCP, zautomatyzowane linie montażowe SMD i 100% testy akustyczne na linii produkcyjnej w ramach systemu zarządzania jakością posiadającego certyfikat ISO 9001. Infrastruktura ta umożliwia ciągłą produkcję komponentów wielkoseryjnych, takich jak MLT-9018, przy czym dla każdej wysyłki prowadzona jest szczegółowa ewidencja partii.
MLT‑9018 poddawany jest kompleksowemu programowi testów niezawodności określonemu w specyfikacji produktu. Badanie przesiewowe pod kątem stresu środowiskowego obejmuje 48-godzinne wygrzewanie w wysokiej temperaturze +80±2°C, 48-godzinną ekspozycję na zimno w -30±2°C i pięć cykli szoku termicznego pomiędzy tymi ekstremami z 30-minutowym przebywaniem w każdej temperaturze. Trwałość mechaniczna jest weryfikowana poprzez testy wibracji od 10 Hz do 55 Hz przy amplitudzie 1,0 mm we wszystkich trzech osiach, a następnie trzy swobodne upadki z wysokości 75 cm na powierzchnię z twardego drewna o grubości 10 mm.
Odporność na wilgoć potwierdzono przez 48-godzinną ekspozycję na temperaturę 50±5°C przy wilgotności względnej 90–95% z 2-godzinnym okresem regeneracji w otoczeniu. Integralność lutowania sprawdzana jest przez 10-sekundowe zanurzenie w temperaturze 250±5°C z korpusem elementu umieszczonym w odległości 2,0 mm od lutu, a także badanie profilu pełnego rozpływu zgodnie ze specyfikacją lutowania.
Testy te przeprowadzane są dla poszczególnych partii, a wynikające z nich raporty są dostępne dla klientów potrzebujących dokumentacji do własnych procesów kwalifikacyjnych. W przypadku zastosowań wymagających rozszerzonych kwalifikacji, takich jak standardy motoryzacyjne lub urządzenia medyczne, zespół inżynierów MEIDI może omówić dodatkowe protokoły kontroli.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Piezoelektryczny pasywny brzęczyk SMD | — |
| Napięcie znamionowe | 5 V (Vp-p) | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 1 – 25 V (Vp-p) | Szczyt sygnału napędu |

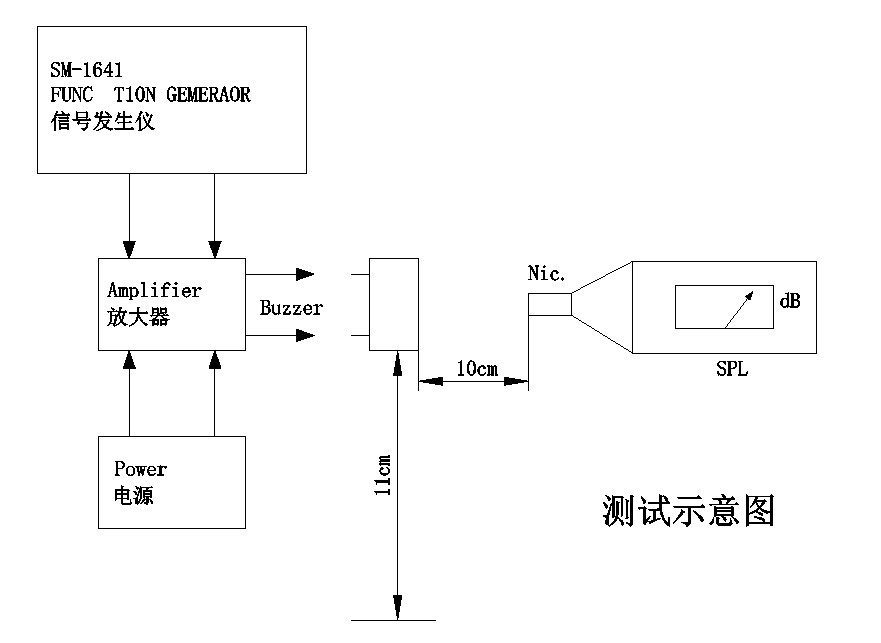

| Moc dźwięku w odległości 10 cm | ≥ 70 dB | Przy 5 V, 4000 Hz, 10 cm |
| Prąd operacyjny | ≤ 5 mA | Przy 5 V, 4000 Hz |
| Częstotliwość rezonansowa | 4000 ± 300 Hz | Przy napięciu znamionowym |
| Pojemność | 12000 ± 30% pF | Przy 1 kHz, 25°C |
| Temperatura pracy | -30°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -40°C ~ +85°C | Niedziałający |

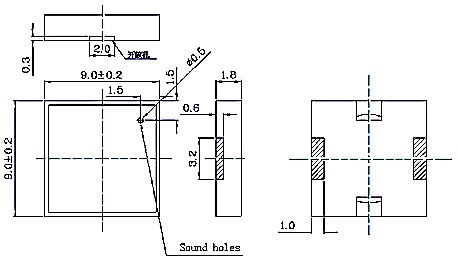

| Wymiary (dł. × szer. × wys.) | 9,0 × 9,0 × 1,8 mm | Tylko ciało |
| Waga | 0,4 g | Typowy |
| Materiał obudowy | Czarny LCP | — |
| Lutowanie (zalecane) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s | Zgodnie ze specyfikacją, do 3 przebiegów |
| Lutowanie (fala) | 255 ± 15°C, 4–6 s | 2–3 przejścia |
| Lutowanie (ręczne) | 360 ± 10°C, 2–5 s | 2–3 przejścia |

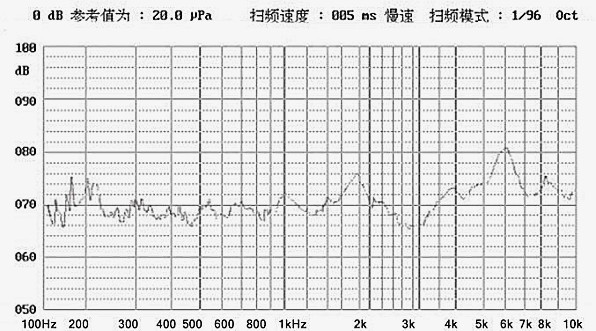

| Parametr | Zakres próbek |
| Ciśnienie akustyczne | 71,8 – 76,4 dB |
| Częstotliwość | 4000 Hz |
| Pojemność | 11385 – 12950 pF |
| Średnica | 9,0 mm |
| Wysokość | 1,8 mm |
Przykładowe dane ilustrują typową jednorodność produkcji. Do wszystkich partii produkcyjnych mają zastosowanie wyłącznie gwarantowane limity podane w głównej tabeli specyfikacji.
Sugerowane poniżej zastosowania opierają się na właściwościach elektrycznych i mechanicznych MLT-9018. Mają one służyć jako wytyczne już na etapie projektowania i należy je potwierdzić pod kątem konkretnych wymagań produktu końcowego.
•Urządzenia przenośne zasilane bateryjnie: pobór prądu ≤5mA wydłuża czas pracy produktów zasilanych ogniwami pastylkowymi lub małymi pakietami litu.
•Sprzęt do pracy w niskich temperaturach: dolna granica robocza –30°C obsługuje trackery logistyki chłodniczej, czujniki zewnętrzne i nieogrzewane obudowy przemysłowe.
•Wąskie zespoły elektroniczne: wysokość 1,8 mm umożliwia integrację z ultracienkimi wyświetlaczami, panelami membranowymi i ramkami czytników kart.
•Węzły przemysłowe wielonapięciowe: wejście 1–25 V eliminuje obwody translacji napięcia, upraszczając projekty, które muszą działać na szynach 5 V, 12 V i 24 V.
•Moduły wewnętrzne pojazdów: bezpośrednia kompatybilność z napięciem 12 V, odpowiednia dla sygnałów dźwiękowych na desce rozdzielczej, sygnałów zwrotnych z czujników parkowania i przypomnień o zapięciu pasów bezpieczeństwa.
•Punkty końcowe IoT i bramki czujników: niski prąd aktywny jest dobrze dostosowany do zastosowań związanych z gromadzeniem energii lub akumulatorami o długiej żywotności.
| Rozważania projektowe | Specyfikacja MLT-9018 |
| Obecne ograniczenie budżetowe | Prąd roboczy ≤5 mA zgodnie ze specyfikacją |
| Zmiana szyny napięciowej | Zakres roboczy 1–25 V obejmuje wiele napięć systemowych w jednym SKU |
| Prześwit pionowy | Wysokość 1,8 mm poniżej typowych alternatyw 2,0–2,5 mm |
| Praca w niskiej temperaturze | Limit roboczy -30°C zgodnie ze specyfikacją |
| Prostota obwodu napędowego | Brak odrzutu indukcyjnego; nie jest wymagana dioda flyback |
| Charakterystyka obciążenia pojemnościowego | Do obliczenia impedancji biernej określono wartość 12000 pF |
Pasywny brzęczyk piezoelektryczny SMD 9×9×1,8 mm został opracowany specjalnie do zastosowań, w których głównymi ograniczeniami są elastyczność prądu, przestrzeni i napięcia. Jego pojemnościowy charakter charakteryzuje się obciążeniem biernym wynoszącym około 3,3 kΩ przy rezonansie, co oznacza, że sterownik musi dostarczać wahania napięcia, a nie duży prąd ciągły; to rozróżnienie często prowadzi do prostszego i bardziej opłacalnego stopnia napędowego w porównaniu z konstrukcjami z przetwornikami magnetycznymi.
Dostępne są próbki do oceny, dzięki czemu można zmierzyć moc akustyczną i pobór prądu na podstawie własnego kształtu fali napędu i układu PCB.
1. Jakiego rodzaju sygnału sterującego wymaga MLT‑9018?
MLT‑9018 to pasywny brzęczyk piezoelektryczny, który wymaga zewnętrznego sygnału prądu przemiennego, zwykle fali prostokątnej lub PWM o częstotliwości około 4000 Hz. Samo napięcie prądu stałego nie spowoduje wytworzenia dźwięku. Obwód napędowy musi ładować i rozładowywać pojemność 12000 pF przy częstotliwości przełączania; średni prąd jest niski, ale szczytowy prąd chwilowy należy sprawdzić pod kątem możliwości sterownika.
2. Jak zmienia się ciśnienie akustyczne przy napięciu roboczym w zakresie 1–25 V?
Ciśnienie akustyczne wzrasta wraz z amplitudą napięcia napędu. Gwarancja ≥70dB jest udzielana przy napięciu znamionowym 5V. Przy niższych napięciach moc wyjściowa będzie się zmniejszać, a przy wyższych napięciach będzie rosnąć. Dane akustyczne dotyczące napięcia można uzyskać w firmie MEIDI.

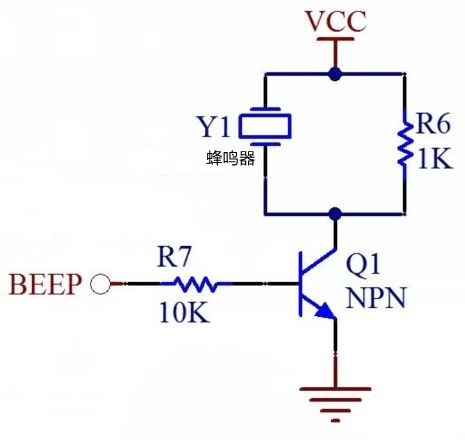

3. Czy MLT‑9018 można sterować bezpośrednio z pinu GPIO mikrokontrolera?
Bezpośredni napęd z GPIO 3,3 V lub 5 V jest możliwy, jeśli pin może dostarczyć prąd bierny do 12000 pF przy 4000 Hz. Średnia wartość ≤5mA mieści się w wielu specyfikacjach GPIO, ale szczytowy prąd ładowania podczas przełączania pojemnościowego może być wyższy. Do pracy przy napięciu 12 V i 24 V zalecany jest bufor tranzystorowy lub dedykowany sterownik piezoelektryczny. MEIDI może dostarczyć obwody referencyjne dla typowych konfiguracji.
4. Jakie jest znaczenie specyfikacji pojemności 12000 pF?
Pojemność określa impedancję bierną: Z = 1/(2πfC). Przy 4000 Hz daje to około 3,3 kΩ. Obwód napędowy musi dostarczać prąd do tego obciążenia biernego. Projektując stopień sterownika, należy uwzględnić tolerancję ±30% (8400–15600pF). Inżynierowie ds. zastosowań mogą pomóc w wyborze komponentów.
5. Jaka jest różnica między przykładowymi danymi testowymi a gwarantowanymi specyfikacjami?
Przykładowy raport (pomiar 10-jednostkowy) pokazuje typowe wartości, takie jak ciśnienie akustyczne w zakresie od 71,8 dB do 76,4 dB. Są one podane wyłącznie w celach informacyjnych. Gwarantowane specyfikacje to ciśnienie akustyczne ≥70dB, częstotliwość 4000±300Hz i pojemność 12000±30% pF. Protokoły testów produkcyjnych są dostępne na żądanie.
6. Czy MEIDI zapewnia personalizację tego brzęczyka?
Tak, dostępne są usługi OEM i ODM. Parametry takie jak częstotliwość, napięcie, wymiary i wodoodporność można modyfikować w celu dostosowania do konkretnych wymagań. Skontaktuj się z zespołem ds. aplikacji, przedstawiając docelową specyfikację w celu oceny wykonalności.
Aby uzyskać wskazówki dotyczące projektowania obwodów przemiennika, pomiary akustyczne w zależności od napięcia, zalecenia dotyczące wdrożenia w zimnym środowisku lub omówić dostosowanie OEM, prześlij swoje wymagania za pośrednictwem formularza kontaktowego. Zespół inżynierów aplikacji MEIDI zazwyczaj odpowiada w ciągu jednego dnia roboczego, przedstawiając dokumentację techniczną i wycenę hurtową.
Fabryka MEIDI w prowincji Jiangsu dostarcza piezoelektryczne i elektromagnetyczne komponenty akustyczne klientom na całym świecie od 2011 roku. Dzięki wewnętrznemu formowaniu LCP, zautomatyzowanemu montażowi SMD i pełnym testom akustycznym firma zaopatruje różne gałęzie przemysłu, od elektroniki samochodowej i sterowania przemysłowego po urządzenia medyczne i systemy inteligentnego domu. Zarządzanie jakością ISO 9001 i dedykowane laboratorium niezawodności stanowią podstawę każdej publikowanej przez nas specyfikacji produktu.
