Magnetyczny aktywny brzęczyk to kompaktowy element dźwiękowy, który generuje alarm dźwiękowy z zasilania prądem stałym, bez konieczności stosowania zewnętrznego napędu. Ta pojedyncza właściwość sprawia, że brzęczyk jest stale poszukiwany w alarmach, panelach sterowania, urządzeniach, wskaźnikach samochodowych, sprzęcie medycznym i sprzęcie przemysłowym – wszędzie tam, gdzie projektant chce uzyskać niezawodny dźwięk bez konieczności wydawania na niego wyjścia mikrokontrolera lub stopnia sterownika.
W tym artykule wyjaśniono, jak działa aktywny brzęczyk magnetyczny, z czego jest wykonany, gdzie jest używany, jak wybrać go pod względem napięcia, częstotliwości i ciśnienia akustycznego oraz jak wypada w porównaniu z brzęczykiemmagnetyczny pasywny brzęczyki alternatywy piezoelektryczne. Każda podana specyfikacja pochodzi z naszego własnego katalogu produkcyjnego, a nie szacunkowa.
Magnetyczny aktywny brzęczyk to elektromagnetyczny komponent audio, który generuje dźwięk poprzez wibracje magnetyczne. Inaczejpasywne buzzeryktóre wymagają zewnętrznego sygnału częstotliwości z obwodu głównego, aktywny brzęczyk zawiera wbudowany oscylator. Po dostarczeniu prawidłowego napięcia stałego, aktywny magnetycznie brzęczyk natychmiast generuje ciągły dźwięk bez dodatkowych elementów sterujących. Właśnie dlatego aktywny brzęczyk jest często najprostszym sygnałem dźwiękowym, jaki może nieść płyta, i dlatego brzęczyk magnetyczny pozostaje domyślnym wyborem dla projektantów, którzy chcą sygnału dźwiękowego bez stopnia sterującego.
„Magnetyczny” odnosi się do mechanizmu napędowego — cewki, magnesu trwałego i stalowej membrany. „Aktywny” oznacza, że oscylator znajduje się wewnątrz opakowania. Obie części nazwy mają znaczenie na etapie pozyskiwania: konstrukcja magnetyczna określa charakter tonu i pobór prądu, a konstrukcja aktywna określa to, co musi zapewnić obwód główny, czyli po prostu przełączaną szynę prądu stałego. Thebrzęczyk elektromagnetycznyobejmuje zarówno aktywną, jak i pasywną wersję tej konstrukcji.
Zasada działania magnetycznego aktywnego brzęczyka polega na konwersji elektromagnetycznej. Po podłączeniu zasilania prądem stałym wewnętrzny oscylator generuje elektryczny sygnał impulsowy. Sygnał ten przechodzi przez cewkę i wytwarza zmienne pole magnetyczne, które oddziałuje z magnesem trwałym i membraną wewnątrz brzęczyka. Membrana porusza się tam i z powrotem pod wpływem siły elektromagnetycznej, a wibracje te powodują zmiany ciśnienia w powietrzu – dźwięk, który słyszysz.
| Etap roboczy | Co dzieje się w środku |
|---|---|
| Wejście zasilania | Napięcie prądu stałego jest dostarczane do zacisków brzęczyka — nie jest potrzebny kształt fali |
| Generowanie sygnału | Wewnętrzny oscylator wytwarza okresowe impulsy elektryczne |
| Konwersja magnetyczna | Cewka zamienia impulsy w zmienne pole magnetyczne |
| Wibracje mechaniczne | Membrana jest ciągnięta i zwalniana przez siłę elektromagnetyczną |
| Wyjście dźwięku | Wibracje emitują słyszalny ton, zwykle 2–4 kHz |
Ponieważ oscylator znajduje się już wewnątrz komponentu, projektant nie musi w ogóle generować częstotliwości brzęczyka. Usuwa to kanał timera, wyjście PWM i oprogramowanie sterujące nimi, a także oznacza, że dźwięk brzęczyka nie może zostać utracony z powodu błędu oprogramowania. Kompromis polega na stałym tonie: aktywny magnetyczny brzęczyk brzmi z jedną częstotliwością, podczas gdy pasywny brzęczyk może być sterowany dowolną wysokością lub wzorem wybranym przez oprogramowanie sprzętowe. Zdecyduj pomiędzy aktywnym a pasywnym brzęczykiem przed układem, a nie po nim.
Zrozumienie wewnętrznej struktury pomaga inżynierom dopasować magnetyczny aktywny brzęczyk do wymagań wydajnościowych i wyjaśnia, dlaczego dwa brzęczyki tej samej wielkości mogą brzmieć zupełnie inaczej. Typowa część składa się z następujących elementów.
| Część | Rola | Co to oznacza dla kupującego |
|---|---|---|
| Obwód oscylatora | Generuje ciąg impulsów napędzający cewkę | Naprawia ton; nie jest potrzebny dysk zewnętrzny |
| Cewka elektromagnetyczna | Przekształca energię elektryczną w pole magnetyczne | Ustawia pobór prądu — zazwyczaj 30 mA przy napięciu znamionowym |
| Magnes trwały | Zapewnia pole statyczne, przeciwko któremu cewka działa | Wpływa na wydajność i wydajność |
| Membrana | Wibruje, generując dźwięk | Rozmiar i materiał określają częstotliwość rezonansową i SPL |
| Obudowa i zaciski | Chroni zespół i zapewnia mocowanie | Określa ślad, rozstaw pinów i uszczelnienie |
Częstotliwość rezonansowa podana w arkuszu danych jest rezonansem mechanicznym układu membrany i obudowy i to właśnie w niej aktywny brzęczyk magnetyczny jest najgłośniejszy. Każdy brzęczyk w katalogu jest mierzony w tym punkcie. Jeśli odjedziesz daleko od tego punktu, moc wyjściowa szybko spadnie, dlatego przy porównywaniu części kolumna częstotliwości ma takie samo znaczenie jak kolumna napięcia.
Ponieważ aktywny brzęczyk magnetyczny wymaga jedynie przełączanej linii prądu stałego z płyty głównej, pojawia się w prawie każdej kategorii produktów elektronicznych, które muszą ostrzegać, potwierdzać lub powiadamiać.
| Aplikacja | Co robi brzęczyk | Typowe wymaganie |
|---|---|---|
| Sprzęt gospodarstwa domowego | Potwierdzenie klucza, koniec cyklu, ostrzeżenie o usterce | 5 lub 12 V, umiarkowane SPL, kompaktowe wymiary |
| Panele bezpieczeństwa i przeciwpożarowe | Dźwięki alarmów i stanu | Wysoki SPL, ciągła praca, stabilny dźwięk |
| Elektronika samochodowa | Wskaźniki, przypomnienia, alerty dotyczące parkowania | 12 V, szeroki zakres temperatur |
| Urządzenia medyczne | Alarm i informacje zwrotne od użytkownika | Stała wydajność od partii do partii, udokumentowana jakość |
| Kontrola przemysłowa | Alarmy usterek i procesów | 24 V, wysoki SPL w hałaśliwym otoczeniu |
| Produkty konsumenckie i IoT | Powiadomienia i wskazówki dotyczące parowania | 3 V, mały rozmiar, niski prąd |
Wybór zaczyna się od faktycznie posiadanego wyposażenia, a następnie obejmuje akustykę i mechanikę samego brzęczyka. Odpowiedz na te pięć pytań, a krótka lista brzęczyków zwykle zawęża się do dwóch lub trzech części.

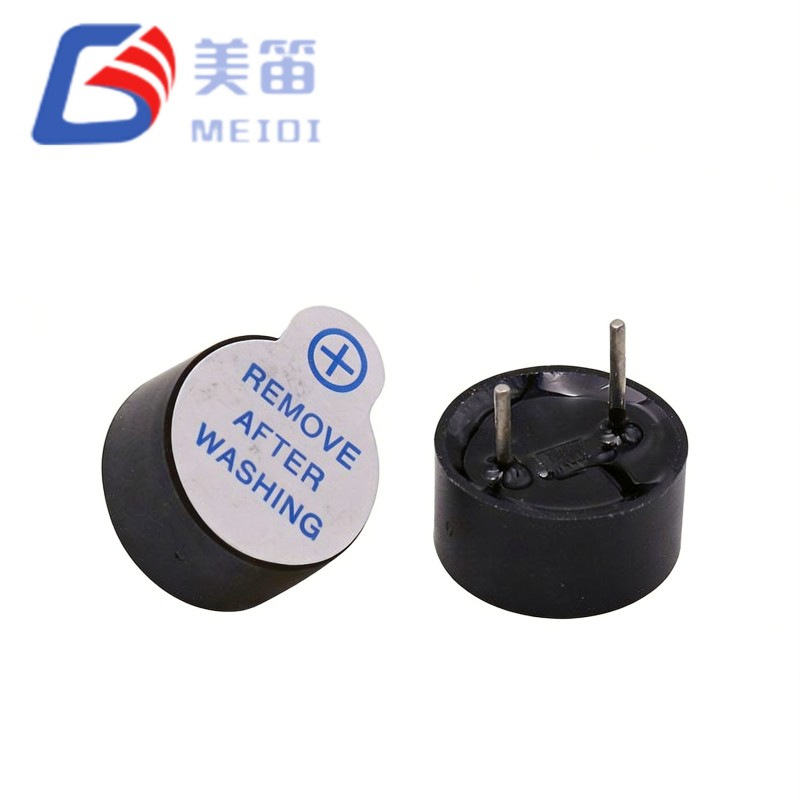

Poniższa tabela zawiera reprezentatywne modele brzęczyków magnetycznych aktywnych firmy Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), wraz z wartościami zaczerpniętymi z naszych własnych arkuszy specyfikacji. Należy zwrócić uwagę, że ta sama rodzina elementów mechanicznych – 9,0 × 5,5 mm, 9,0 × 4,2 mm lub 12,0 × 9,5 mm – jest oferowana w wersjach na różne napięcia, co pozwala platformie przemieszczać się między szynami bez zmiany powierzchni brzęczyka lub układu płytki.
| Model | Typ | Napięcie znamionowe | Częstotliwość rezonansowa | Min. SPL | Aktualny | Wymiary (mm) | Temp. Zakres |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Aktywny magnetycznie | 3 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 do +70°C |
| HNB09A05 | Aktywny magnetycznie | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 do +70°C |
| HNB09A12 | Aktywny magnetycznie | 12 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 do +70°C |
| HNT-9042-03 | Aktywny magnetycznie | 3 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 do +70°C |
| HNT-9042-05 | Aktywny magnetycznie | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 do +70°C |
| HMB1275-05B | Aktywny magnetycznie | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | −20 do +70°C |
| TMB12A03 | Aktywny magnetycznie | 3 V prądu stałego | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| TMB12A05 | Aktywny magnetycznie | 5 V prądu stałego | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| TMB12A12 | Aktywny magnetycznie | 12 V prądu stałego | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| TMB12A24 | Aktywny magnetycznie | 24 V prądu stałego | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| MLT-9650Y-5V | Aktywny magnetyczny SMD | 5 V prądu stałego | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | −30 do +70°C |
Obydwa brzęczyki wyglądają podobnie i często są umieszczone obok siebie, ale zadają zupełnie inne pytania względem obwodu głównego. Poniższe porównanie decyduje o większości błędów zakupowych.
| Obszar porównania | Magnetyczny aktywny brzęczyk | Magnetyczny pasywny brzęczyk |
|---|---|---|
| Wymagania dotyczące napędu | Tylko zasilanie DC — oscylator jest wewnętrzny | Zewnętrzna fala prostokątna lub PWM z hosta |
| Elastyczność tonu | Naprawiono pojedynczy ton | Dowolna wysokość, wzór lub melodia, którą oprogramowanie sprzętowe może wygenerować |
| Koszt oprogramowania i sprzętu | Najniższy — jedna linia komutowana | Potrzebuje kanału timera i kodu sterownika |
| Aktualne losowanie | Około 30 mA przy napięciu znamionowym | Podobnie, ale tylko podczas jazdy |
| Typowe zastosowanie | Proste alarmy, potwierdzenia, wskaźniki stanu | Stopniowane alerty, sygnały wielotonowe i muzyczne |
Warto także porównać magnetyczny aktywny buzzer z trasą piezoelektryczną przed zamrożeniem projektu. Brzęczyki piezoelektryczne pobierają mniej prądu i pasują do konstrukcji akumulatorów, ale element ceramiczny ma dla przetwornika pojemność statyczną i wymaga napędzanego kształtu fali, więc są to zupełnie inne ćwiczenia projektowe. Jeśli płyta nie ma zapasowego wyjścia PWM, a komunikat brzmi po prostu „sygnał dźwiękowy, gdy to się stanie”, aktywny brzęczyk magnetyczny jest zwykle najtańszą odpowiedzią na proste wymaganie ostrzegawcze.
Obydwa arkusze danych mogą podawać 85 dB i opisywać bardzo różne brzęczyki. Bez napięcia sterującego i odległości pomiarowej wartość SPL nie jest porównywalna — 85 dB w odległości 10 cm i 85 dB w odległości 30 cm to nie to samo. Zapytaj każdego dostawcę o te same trzy liczby, a następnie oceń je wspólnie. To samo dotyczy częstotliwości: aktywny brzęczyk magnetyczny podany przy „2–4 kHz” bez punktu rezonansowego nie mówi nic o tym, gdzie jest faktycznie najgłośniejszy.
Drugim częstym błędem jest zatwierdzanie brzęczyka na świeżym powietrzu. Obudowa, uszczelka i panel przedni mogą z łatwością usunąć od 5 do 10 dB, a część, która przeszła na stole warsztatowym, może zawieść w produkcie. Przed zablokowaniem projektu przetestuj magnetyczny aktywny brzęczyk wewnątrz końcowej obudowy przy najniższym napięciu zasilania, jakie zauważy produkt.
| Błąd | Co to kosztuje | Co zamiast tego zrobić |
|---|---|---|
| Napięcie wybierane z przyzwyczajenia, a nie koleją | Cichy lub cichy brzęczyk w terenie | Sprawdź szynę na zaciskach brzęczyka pod obciążeniem |
| SPL porównane bez odległości | Słabszy alert niż sugerowany w arkuszu danych | Przy każdej wartości zapytaj o odległość, napięcie i kształt fali |
| Próbka zatwierdzona na zewnątrz obudowy | Strata 5 do 10 dB podczas produkcji | Posłuchaj brzęczyka wewnątrz gotowej obudowy |
| Bieżący budżet nie został sprawdzony | Zaniki napięcia lub gorący tranzystor przełączający | Budżetuj około 30 mA i odpowiednio dobierz rozmiar przełącznika |
| Po obróbce zażądano zmiany tonu | Drugi cykl kwalifikacyjny | Zdecyduj, czy deska jest aktywna, czy pasywna, zanim ułożysz planszę |
W przypadku większości rynków eksportowych dokumentacja brzęczyka jest niewielka i nie podlega negocjacjom i ma takie samo znaczenie jak akustyka. Podstawą dla dostawcy brzęczyka z aktywnym magnesem jest:
Certyfikat pokazuje, że system istnieje, a nie, że zmierzono bieżącą partię. Tym, co odróżnia wykwalifikowanego dostawcę brzęczyków z aktywnym magnesem od dostawcy posiadającego jedynie certyfikat, są procedury stosowane na linii produkcyjnej: to, czy każda partia jest testowana akustycznie, czy wynik jest rejestrowany i czy przechowywana jest partia, która zakończyła się niepowodzeniem. Poproś o protokół kontroli wychodzącej ostatniej przesyłki — odpowiedź powie Ci więcej niż skan certyfikatu.
MEIDI opracowuje i produkuje brzęczyki elektromagnetyczne dla różnych wymagań napięcia, metod montażu i środowisk zastosowań, a każdy brzęczyk opuszcza fabrykę poddawany testom akustycznym i wspiera niestandardowe prace nad wydajnością elektryczną, mocą akustyczną i konstrukcją mechaniczną.
Zwykle nie bezpośrednio. Aktywny magnetyczny brzęczyk pobiera około 30 mA przy napięciu znamionowym, czyli więcej niż może dostarczyć typowy GPIO, więc użyj małego tranzystora lub MOSFET-u jako przełącznika i zasil brzęczyk z szyny. Sygnał sterujący można następnie po prostu włączyć lub wyłączyć — nie jest wymagany kształt fali.
Dwa powody i oba są powszechne. Obudowa tłumi i blokuje ścieżkę dźwięku, zwykle kosztuje od 5 do 10 dB, a napięcie zasilania może być niższe od napięcia znamionowego. Zmierz SPL wewnątrz obudowy, a nie na wolnym powietrzu i sprawdź szynę na zaciskach brzęczyka pod obciążeniem.
Magnetyczny aktywny brzęczyk wykorzystuje cewkę, magnes i membranę i jest zasilany zwykłym prądem stałym z wbudowanym oscylatorem, pobierającym około 30 mA i zapewniającym pełny, zaokrąglony dźwięk. Brzęczyk piezoelektryczny wykorzystuje element ceramiczny, pobiera znacznie mniej prądu i jest cieńszy, ale wymaga napędzanego kształtu fali i charakteryzuje się obciążeniem pojemnościowym. Wybierz magnetyczny, jeśli chcesz mieć najprostszy napęd; wybierz piezo, jeśli moc i wysokość są ograniczeniami.
Nie — oscylator jest zamocowany wewnątrz obudowy, więc wysokość dźwięku jest ustawiona fabrycznie. Jeśli potrzebujesz różnych dźwięków, stopniowanych alertów lub melodii, określ:magnetyczny pasywny brzęczyki zamiast tego wyprowadź go z obwodu hosta.
Tak. TheAktywny brzęczyk magnetyczny SMDSeria jest przeznaczona do lutowania rozpływowego i obejmuje części takie jak MLT-9650Y-5V o wymiarach 9,6 × 9,6 × 5,0 mm. Potwierdź profil przepływu ponownie u dostawcy, ponieważ membrana i obudowa muszą przetrwać temperaturę szczytową.
Katalogowe aktywne brzęczyki magnetyczne są zwykle dostępne w wersjach 3 V, 5 V, 12 V i 24 V, często w ramach tej samej rodziny mechanicznej — na przykład seria 12,0 × 9,5 mm obejmuje wszystkie cztery. Dzięki temu jeden układ płytek obsługuje kilka szyn zasilających.
Katalogowe aktywne brzęczyki magnetyczne zwykle osiągają od 85 do 90 dB, co pasuje do wskaźników panelowych, urządzeń i potwierdzeń. Jeżeli otoczenie jest hałaśliwe lub alarm musi rozprzestrzeniać się po całym pomieszczeniu, anbrzęczyk alarmowyZamiast tego właściwą kategorią jest dźwięk o natężeniu 95 dB lub wyższym. Zdecyduj o tym na podstawie instalacji, a nie samego arkusza danych.
Często tak. Kilka rodzin mechanicznych w katalogu — w tym seria 12,0 × 9,5 mm — jest oferowanych na napięciach 3 V, 5 V, 12 V i 24 V o tym samym zarysie. Dzięki temu jeden układ płytki obsługuje kilka wariantów produktu i utrzymuje na całej platformie pojedynczy kwalifikowany, aktywny brzęczyk magnetyczny.
Standardowe modele zwykle zaczynają się od 1000 sztuk z bezpłatnymi próbkami do oceny. Niestandardowe zamówienia dotyczące napięcia, częstotliwości lub obudowy wiążą się z wyższym MOQ, ponieważ należy skonfigurować oprzyrządowanie i weryfikację akustyczną. Czas realizacji jest zależny od pory roku, dlatego należy go potwierdzić na etapie zapytania ofertowego, a nie na etapie zamówienia.
