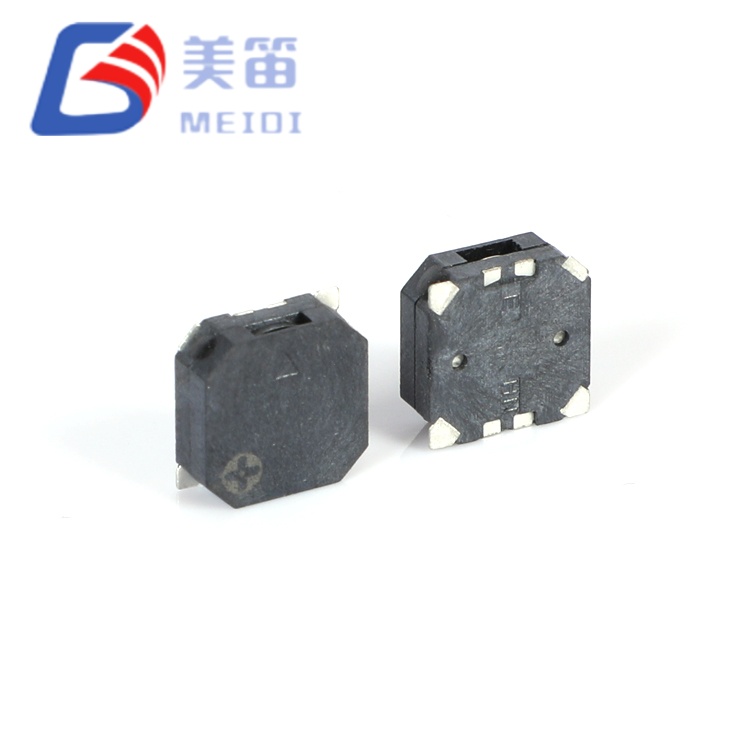

MLT‑8530‑16R to pasywny brzęczyk magnetyczny do montażu powierzchniowego o wymiarach 8,5*8,5*3 mm, zaprojektowany do zastosowań, w których wydajność akustyczna nie może zostać zakłócona przez ograniczenia montażu powierzchniowego. Przy zmierzonym poziomie ciśnienia akustycznego wynoszącym 92,5–95,3 dB w odległości 10 cm, element ten osiąga wydajność znacznie większych brzęczyków magnetycznych z otworem przelotowym, zachowując jednocześnie pełną kompatybilność z SMT – dzięki czemu nadaje się do przemysłowych systemów alarmowych, infrastruktury bezpieczeństwa publicznego i instalacji ostrzegawczych dla ciężkich maszyn.
Wyprodukowany w zakładzie MEIDI w Jiangsu, wzmacniacz MLT-8530-16R charakteryzuje się impedancją cewki 16±3Ω i częstotliwością rezonansową 2700±200 Hz ze zaostrzoną tolerancją częstotliwości, zapewniającą spójny charakter tonalny we wszystkich partiach produkcyjnych. Napięcie znamionowe 3,6 V (zakres 2,5–4,5 V) obsługuje systemy akumulatorów litowo-jonowych i szyny logiczne 5 V, natomiast czarna obudowa LCP wytrzymuje lutowanie rozpływowe w temperaturze 255°C i działa w zakresie od -30°C do +70°C. Każde urządzenie przechodzi 100% weryfikację elektryczną i akustyczną, a dane partii próbek potwierdzają wartości SPL stale przekraczające 92 dB, co zapewnia znaczny margines powyżej minimalnej specyfikacji 85 dB.

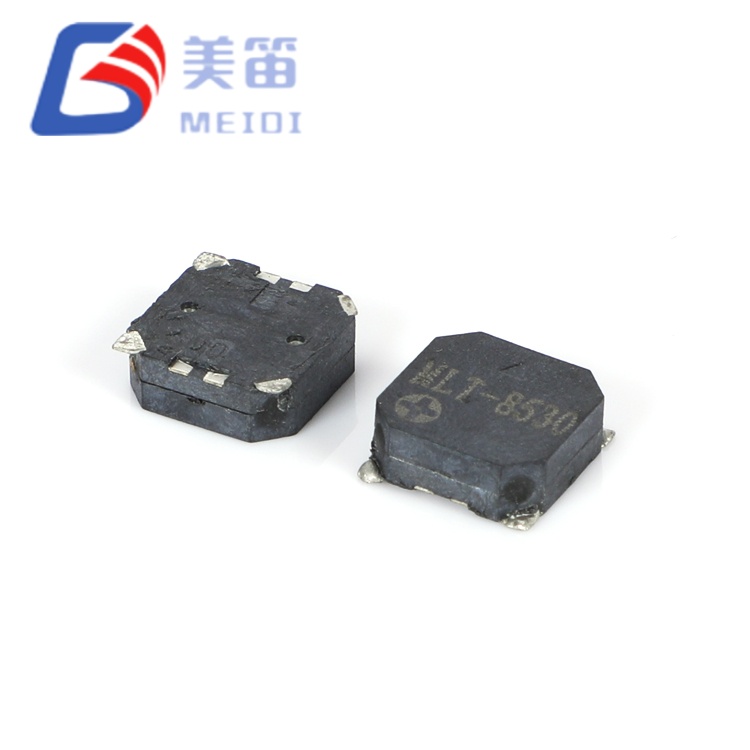

Magnetyczny pasywny brzęczyk o wymiarach 8,5 * 8,5 * 3 mm do montażu powierzchniowego to największy elektromagnetyczny brzęczyk SMD w serii MLT firmy MEIDI, wykorzystujący kwadratową membranę o średnicy 8,5 mm w celu maksymalizacji wydajności promieniowania akustycznego. W porównaniu do 7,5 mm MLT‑7525‑16R, ten wariant 8,5 mm zwiększa powierzchnię membrany o około 28%, co przekłada się na wyższe poziomy ciśnienia akustycznego potwierdzone w testach produkcyjnych – to znacząca zaleta w zastosowaniach, w których marginesy słyszalności są krytyczne.
Architektura przetwornika pasywnego wymaga zewnętrznego sygnału napędu AC – zazwyczaj fali prostokątnej 2700 Hz z wyjścia PWM mikrokontrolera lub dedykowanego oscylatora. Ten wybór projektu zapewnia inżynierom oprogramowania sprzętowego pełną kontrolę nad wzorcami alertów, modulacją częstotliwości i skalowaniem głośności w oparciu o cykl pracy. Impedancja cewki 16 Ω jest zoptymalizowana do pracy przy napięciu znamionowym 3,6 V, równoważąc pobór prądu (≤100 mA) przy strumieniu magnetycznym wystarczającym do silnego wzbudzenia membrany.
Zaostrzona tolerancja częstotliwości 2700 ± 200 Hz – redukcja wariancji o 33% w porównaniu ze standardowymi specyfikacjami ± 300 Hz – zapewnia spójny charakter tonalny we wszystkich partiach produkcyjnych. Jest to szczególnie ważne w instalacjach wielojednostkowych, gdzie dudnienie częstotliwości lub niedopasowanie percepcji pomiędzy urządzeniami byłoby niedopuszczalne, np. zsynchronizowane sieci alarmowe lub systemy ewakuacji awaryjnej z wieloma sygnalizatorami.
Wysokość wnęki wynosząca 3,0 mm zapewnia zwiększoną objętość wewnętrzną w celu optymalizacji rezonansu przy 2,7 kHz. Rozszerzony zakres temperatur pracy (od -30°C do +70°C) i zakres przechowywania (od -40°C do +85°C) ułatwiają wdrażanie w środowiskach wymagających wysokiej temperatury, od chłodni do obiektów logistycznych po obudowy sprzętu zewnętrznego wystawionego na działanie promieni słonecznych.

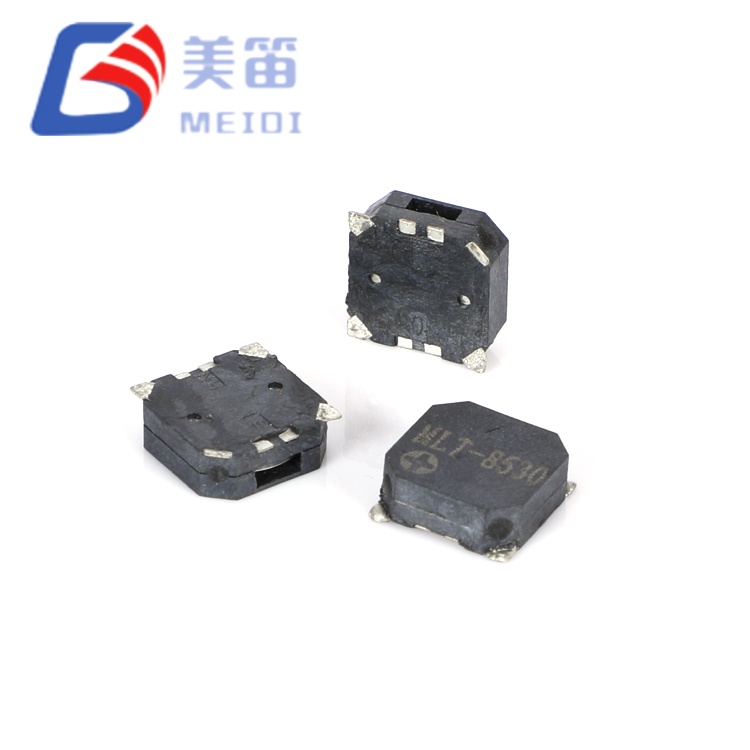

Największa membrana SMD w serii MLT – kwadratowa obudowa o średnicy 8,5 mm mieści maksymalną powierzchnię wibrującej membrany, zapewniając najwyższe osiągalne ciśnienie akustyczne SMD
Zaostrzona tolerancja częstotliwości ±200 Hz – redukcja zmienności między partiami o 33% zapewnia spójny charakter tonalny w instalacjach wielojednostkowych
Zmierzona moc wyjściowa 92,5–95,3 dB – wydajność empiryczna przekracza specyfikację 85 dB o 7,5–10,3 dB, zapewniając znaczny zapas akustyczny
Wysokość wnęki o zwiększonej wysokości 3,0 mm – zwiększona objętość wewnętrzna zwiększa efektywność rezonansu 2,7 kHz bez zwiększania powierzchni
Impedancja 16±3Ω – zoptymalizowana dla systemów litowo-jonowych 3,6 V i szyn logicznych 5 V przy umiarkowanym zapotrzebowaniu na prąd
Rozszerzona koperta termiczna – zakres pracy od -30°C do +70°C przekracza limity klasy konsumenckiej, zapewniając niezawodność przemysłową
| Parametr | Wartość |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,6 V (o-p) |
| Napięcie robocze | 2,5 – 4,5 V (o-p) |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB |
| Prąd operacyjny | ≤ 100 mA |
| Częstotliwość rezonansowa | 2700 ± 200 Hz |
| Rezystancja cewki | 16 ± 3 Ω |
| Temperatura pracy | -30°C ~ +70°C |
| Temperatura przechowywania | -40°C ~ +85°C |
| Wymiary (dł. × szer. × wys.) | 8,5 × 8,5 × 3,0 mm |
| Waga | 0,5 g |
| Materiał obudowy | Czarny LCP |
| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |

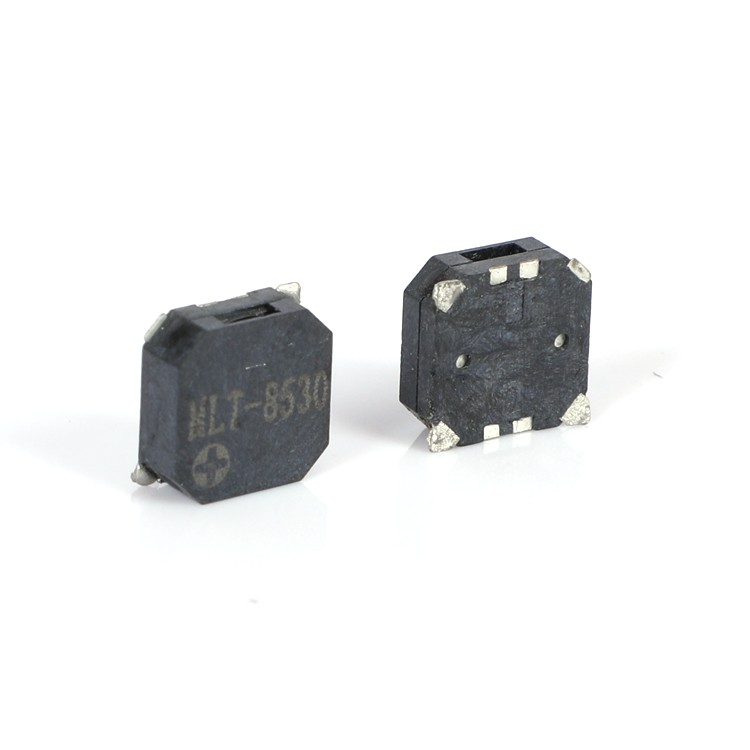

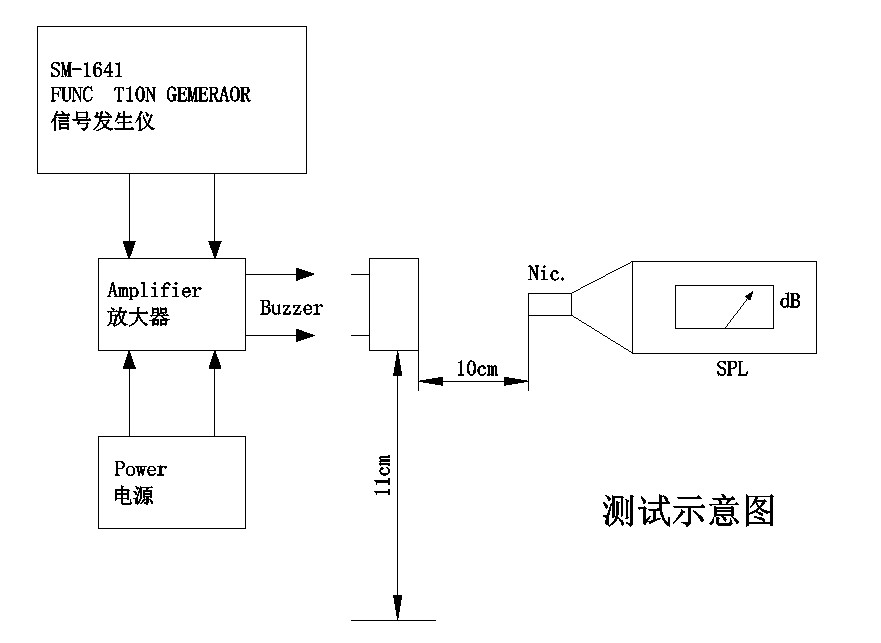

Weryfikacja partii produkcyjnej (n=10) w znormalizowanych warunkach testowych – fala prostokątna 3,6 V, 2700 Hz, cykl pracy 50%, pomiar w polu swobodnym 10 cm – potwierdza następujący rozkład wydajności:
| Parametr | Minimum | Maksymalny | Mieć na myśli |
| Poziom ciśnienia akustycznego | 92,5 dB | 95,3 dB | 93,8 dB |
| Prąd operacyjny | 70,9 mA | 73,0 mA | 71,9 mA |
| Częstotliwość rezonansowa | 2700 Hz | 2700 Hz | 2700 Hz |
| Rezystancja cewki | 15,7 oma | 16,4 Ω | 16,1 Ω |
Margines mocy akustycznej powyżej minimalnej specyfikacji 85 dB – 7,5 dB do 10,3 dB – oznacza wzrost mocy akustycznej o 2,4–3,4 razy. Ten zapas mocy uwzględnia spadki napięcia, tłumienie obudowy, gromadzenie się kurzu na kratkach i starzenie się komponentów w całym cyklu życia produktu. Wszystkie dziesięć próbek przetestowano przy częstotliwości dokładnie 2700 Hz, co wskazuje, że kontrola procesu produkcyjnego mieści się w tolerancji ± 200 Hz i jest bliska dokładności częstotliwości środkowej.
Komercyjne wewnętrzne systemy alarmowe – powiadomienia dźwiękowe w budynkach biurowych, przestrzeniach handlowych i kontrolowanych środowiskach wewnętrznych, gdzie wymagane są minimalne progi SPL; nie nadaje się do zastosowań związanych z bezpieczeństwem pożarowym wymagających certyfikatu UL/EN 54 bez dodatkowej walidacji na poziomie systemu
Ciężkie maszyny przemysłowe — ostrzeżenia dotyczące unikania kolizji, ruchu dźwigu i obsługi prasy w środowiskach o natężeniu hałasu otoczenia przekraczającym 85 dB, gdzie standardowe brzęczyki są niesłyszalne
Infrastruktura bezpieczeństwa publicznego i ochrony – systemy włamań na teren obiektu, kontroli zamieszek i masowego powiadamiania wymagające natychmiastowej uwagi słuchowej
Wskaźniki panelu sterowania na morzu – alarmy dźwiękowe w zamkniętych konsolach mostka, sprzęcie nawigacyjnym i wewnętrznych panelach sterowania o stopniu ochrony środowiska IP; nie do bezpośredniego narażenia na warunki atmosferyczne
Urządzenia przemysłowe w zamkniętych przestrzeniach — ostrzeżenia o bliskości pojazdów i alerty procesowe w zamkniętych magazynach i fabrykach
Sprzęt do przetwórstwa rolniczego w pomieszczeniach zamkniętych – alarmy operacyjne w maszynach do przeładunku, sortowania i pakowania zboża w zamkniętych obiektach

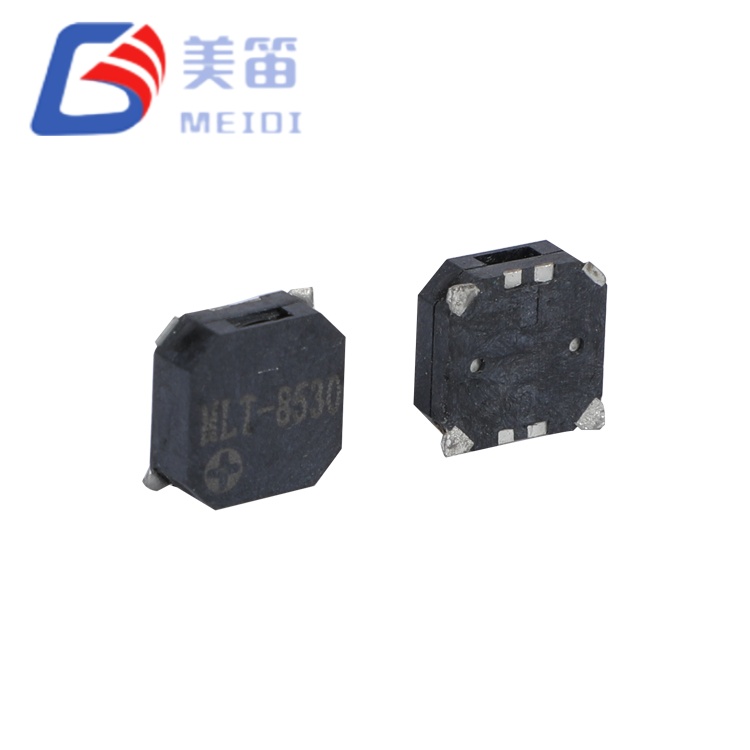

Model MLT‑8530‑16R odpowiada konkretnym wymaganiom rynkowym: osiąga moc akustyczną porównywalną z mocowaniem przewlekanym, przy jednoczesnym zachowaniu wydajności montażu powierzchniowego. Przy wymiarach 8,5 x 8,5 mm element ten jest jednym z największych brzęczyków elektromagnetycznych SMD dostępnych na rynku, mimo to pozostaje znacznie mniejszy niż alternatywy z otworami przelotowymi 12 mm lub 16 mm i podobną wydajnością SPL. Dla producentów zaangażowanych w procesy SMT – czy to w celu redukcji kosztów, wydajności automatyzacji, czy optymalizacji miejsca na płytce na złożonych wielowarstwowych płytkach PCB – ten komponent eliminuje potrzebę kompromisu w zakresie słyszalności.
Zaostrzona tolerancja częstotliwości uwzględnia subtelną, ale istotną kwestię w profesjonalnych systemach alarmowych. Gdy jednocześnie działa wiele brzęczyków, różnice częstotliwości tworzą słyszalne wzorce dudnienia, które można postrzegać jako niepokojące lub niejednoznaczne. Zmniejszona wariancja MLT‑8530‑16R minimalizuje ten efekt, tworząc bardziej spójny, autorytatywny charakter tonalny – ważna cecha dla systemów powiadamiania o sytuacjach awaryjnych, gdzie krytyczne znaczenie ma jasne i jednoznaczne postrzeganie alertów.
Masa 0,5 g – identyczna z mniejszym MLT‑7525‑16R pomimo większej powierzchni – wskazuje na efektywne wykorzystanie materiału i sugeruje porównywalną odporność na wibracje i trwałość mechaniczną. Rozszerzone temperatury znamionowe umożliwiają wdrażanie w środowiskach wymagających wysokiej temperatury, w których komponenty klasy konsumenckiej ulegną przedwczesnej awarii.

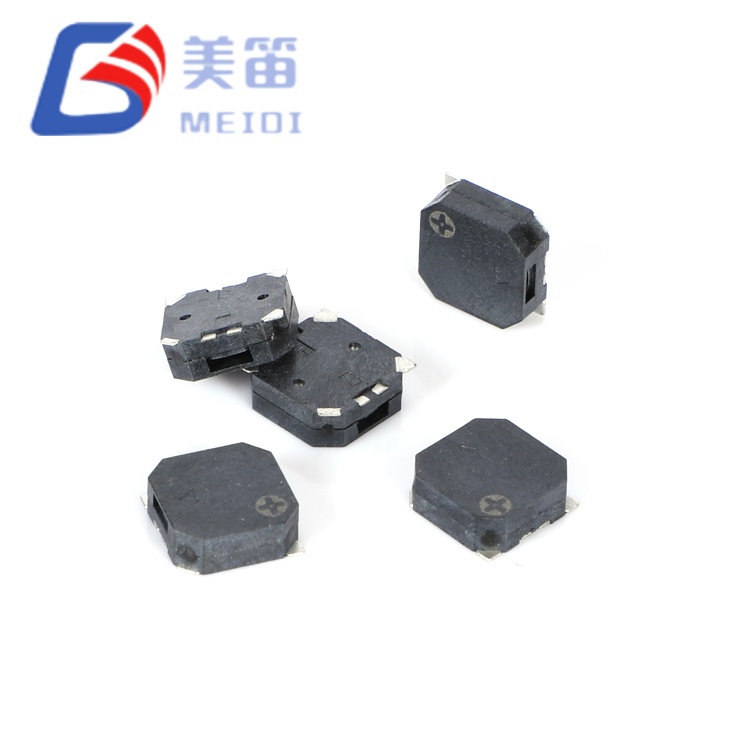

MEIDI produkuje MLT‑8530‑16R na dedykowanych liniach montażowych SMD wyposażonych w automatyczne nawijanie cewek, lutowanie i strojenie akustyczne. Nasz zakład w Jiangsu działa w oparciu o zarządzanie jakością ISO 9001:2015, ze statystyczną kontrolą procesu na każdym etapie produkcji.
Każda partia produkcyjna poddawana jest kompleksowej kwalifikacji:
Weryfikacja akustyczna – pomiar 100% SPL przy napięciu znamionowym; partia próbek potwierdza 92,5–95,3 dB, przekraczając minimum 85 dB
Stabilność częstotliwości – próbkowanie statystyczne przy 2700±200 Hz; próbki produkcyjne stale mierzą 2700 Hz, co wskazuje na dokładność częstotliwości środkowej
Ekranowanie rezystancji cewki – weryfikacja 16±3Ω; zmierzone wartości zazwyczaj 15,7–16,4 Ω
Przechowywanie w wysokiej temperaturze – 48 godzin w temperaturze +80±2℃; pełne przywrócenie parametrów po 2-godzinnej stabilizacji otoczenia
Przechowywanie w niskiej temperaturze – 48 godzin w temperaturze -30±2℃; zweryfikowana aktywacja przy minimum 2,5 V
Cykliczny szok termiczny – 5 przejść pomiędzy -30 ℃ a +80 ℃ z 30-minutową przerwą na każdym krańcu
Walidacja naprężeń mechanicznych – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łączny czas 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
Odporność na wilgoć – 48 godzin przy 50±5℃ / 90–95% RH z 2-godzinnym odzyskiem i charakterystyką elektryczną
Odporność na ciepło lutowania – 250±5℃ przez 10±0,5 sekundy przy odstępie korpusu od lutu wynoszącym 2,0 mm

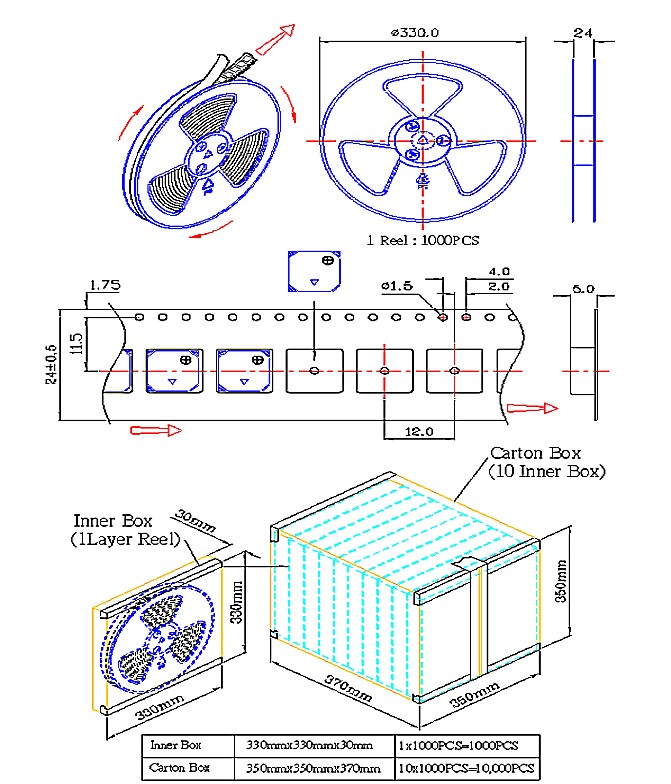

Dokumentacja zgodności z RoHS i REACH jest dostępna na żądanie. Kody identyfikacyjne partii umożliwiają pełną identyfikowalność daty produkcji, zapisów testów i partii surowców.
P1: Jak wypada model MLT‑8530‑16R w porównaniu z 7,5 mm MLT‑7525‑16R z tej samej serii?
Obydwa elementy mają identyczne parametry elektryczne (16 Ω, 2,5–4,5 V, 2700 Hz) i tę samą wysokość 3,0 mm. Model MLT‑8530‑16R zajmuje większą powierzchnię 8,5 mm kwadratową w porównaniu z 7,5 mm w przypadku modelu MLT‑7525‑16R i zapewnia odpowiednio wyższą moc akustyczną – zmierzoną 92,5–95,3 dB w porównaniu z 86–88 dB. Decyzja o wyborze jest bezpośrednim kompromisem pomiędzy dostępnością obszaru PCB a wymaganym poziomem SPL. W zastosowaniach, w których dopuszczalna jest większa powierzchnia, MLT‑8530‑16R zapewnia znacznie większy zapas akustyczny. Obydwa komponenty mają tę samą kompatybilność z rozpływem LCP i tę samą rozszerzoną temperaturę znamionową.
P2: Jaki jest zalecany obwód napędowy dla MLT-8530-16R?

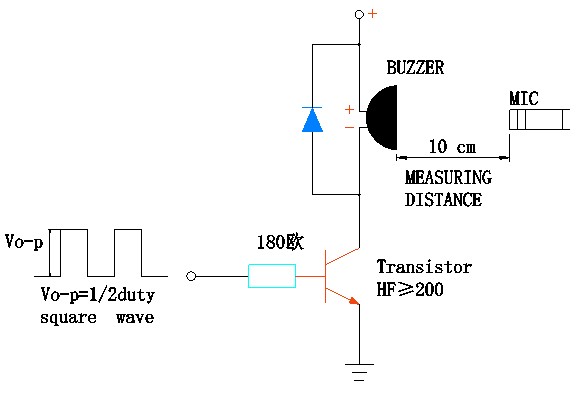

Fala prostokątna 2700 Hz z 50% cyklem pracy i amplitudą 3,6 V zapewnia maksymalną moc akustyczną. Impedancja 16 Ω umożliwia bezpośrednie sterowanie z wielu pinów GPIO MCU, pod warunkiem, że mogą one pozyskać prąd szczytowy ≥100 mA. Do zastosowań, w których prąd GPIO jest ograniczony, mały tranzystor NPN (np. 2N3904 lub BC547) z rezystorem bazowym 1 kΩ i diodą flyback (1N4148) na cewce zapewnia solidny i niedrogi sterownik. Dioda flyback chroni tranzystor przed indukcyjnymi skokami napięcia powstającymi podczas przełączania.
P3: Czy MLT‑8530‑16R można używać w środowiskach zewnętrznych lub narażonych na wilgoć?
Sam komponent jest przystosowany do pracy przy wilgotności względnej 90–95% bez kondensacji, zgodnie z testem odporności na wilgoć (48 godzin przy 50°C / 95% RH). Nie jest on jednak hermetycznie zamknięty i nie powinien być narażony na bezpośrednie działanie wilgoci lub zanurzenie. W przypadku zastosowań zewnętrznych brzęczyk należy zamontować w obudowie o stopniu ochrony IP z odpowiednimi otworami akustycznymi (np. membraną lub labiryntem), które umożliwiają przenoszenie dźwięku, jednocześnie zapobiegając przedostawaniu się wody. MEIDI oferuje powłokę konforemną jako opcję niestandardową dla zamówień hurtowych – skontaktuj się z naszym zespołem inżynierów, aby omówić wymagania dotyczące ochrony przed wnikaniem.
P4: Jakie jest znaczenie tolerancji częstotliwości ± 200 Hz w porównaniu z ± 300 Hz?
Zaostrzona tolerancja oznacza zmniejszenie o 33% wariancji częstotliwości pomiędzy partiami produkcyjnymi. W zastosowaniach jednojednostkowych różnica jest subtelna percepcyjnie. W instalacjach składających się z wielu jednostek – takich jak centrale alarmowe z wieloma sygnalizatorami dźwiękowymi, systemy bezpieczeństwa z rozproszonymi sygnalizatorami lub projekty akustyczne z układem fazowanym – zmniejszona zmienność częstotliwości minimalizuje słyszalne wzorce dudnienia występujące w przypadku interakcji podobnych tonów. Rezultatem jest bardziej spójny, profesjonalny charakter akustyczny, który zapewnia spójność i niezawodność.
P5: Czy w przypadku zamówień OEM dostępne są niestandardowe warianty częstotliwości lub impedancji?
Tak. MEIDI obsługuje dostosowywanie OEM do zamówień objętościowych, w tym alternatywne częstotliwości rezonansowe (w zakresie 2,0–4,0 kHz), niestandardowe wartości impedancji cewek oraz specjalistyczne materiały i kolory obudowy. Minimalne ilości zamówienia i czas realizacji różnią się w zależności od zakresu dostosowania. Skontaktuj się z naszym zespołem wsparcia OEM, przedstawiając specyfikacje w celu oceny wykonalności i wyceny.
P6: Jaki jest oczekiwany czas pracy przy ciągłym wzbudzeniu?
Standardowa kwalifikacja obejmuje 96 godzin ciągłej pracy w temperaturze 25°C z przebiegiem prostokątnym wynoszącym 50% cyklu pracy przy napięciu znamionowym. W przypadku zastosowań z dźwiękiem ciągłym na czas nieokreślony MEIDI zaleca ograniczenie cyklu pracy do 50% lub wdrożenie przerywanych wzorców alertów (np. 1 sekunda włączenia, 3 sekundy wyłączenia), aby zmniejszyć nagrzewanie się cewki i wydłużyć żywotność. Dane z testów wydłużonej żywotności dla określonych warunków pracy są dostępne na żądanie – skontaktuj się z naszym zespołem inżynierów ds. zastosowań, podając docelowy cykl pracy i profil temperatury otoczenia.
Aby uzyskać pełną dokumentację techniczną, zalecenia dotyczące powierzchni PCB, referencyjne obwody sterowników lub ceny hurtowe, skontaktuj się z pomocą techniczną MEIDI. Próbki inżynieryjne są dostępne dla kwalifikowanych projektów rozwojowych.
Nasz zespół inżynierów ds. zastosowań zazwyczaj odpowiada w ciągu jednego dnia roboczego, przekazując wskazówki dotyczące profilu przepływu, uwagi dotyczące integracji obudów akustycznych oraz wsparcie projektowe dostosowane do konkretnych wymagań produktu.
