Jak działa magnetyczny pasywny brzęczyk i dlaczego jest niezbędny w nowoczesnych urządzeniach elektronicznych? (Przewodnik 2026)

Magnetyczny pasywny brzęczyk jest jednym z najbardziej wszechstronnych elementów sygnalizacji dźwiękowej stosowanych w nowoczesnej elektronice. W przeciwieństwie do aktywnego brzęczyka, który ma własny wewnętrzny oscylator, magnetyczny brzęczyk pasywny opiera się na zewnętrznym sygnale sterującym, aby wytworzyć dźwięk. Dla inżynierów, nabywców i projektantów produktów zrozumienie, jak działa magnetyczny pasywny brzęczyk, jest pierwszym krokiem w kierunku wyboru odpowiedniego elementu akustycznego do alarmów, paneli sterowania, urządzeń inteligentnych i sprzętu przemysłowego. W tym przewodniku inżynierskim na rok 2026 wyjaśniono zasadę działania, strukturę wewnętrzną, kryteria wyboru i rzeczywiste parametry produktu magnetycznego pasywnego brzęczyka, a także porównano go z aktywnymi i piezoelektrycznymi alternatywami, dzięki czemu można z pewnością wybrać odpowiedni magnetyczny pasywny brzęczyk.

1. Co to jest magnetyczny pasywny brzęczyk?

Magnetyczny pasywny brzęczyk to elektromagnetyczny przetwornik akustyczny, który przekształca sygnał elektryczny na dźwięk słyszalny. Słowo „pasywny” oznacza, że ​​komponent nie zawiera wbudowanego oscylatora; aby wibrować, potrzebuje zewnętrznego sygnału o fali prostokątnej lub prądu przemiennego. Słowo „magnetyczny” odnosi się do mechanizmu z ruchomą cewką: cewki, magnesu trwałego i cienkiej membrany ferromagnetycznej. Ponieważ magnetyczny pasywny brzęczyk pozostawia ton, wysokość i melodię pod kontrolą mikrokontrolera hosta, oferuje znacznie większą elastyczność niż aktywny brzęczyk o stałym tonie. Krótko mówiąc, pasywny brzęczyk magnetyczny jest „głupim”, ale programowalnym kuzynem rodziny brzęczyków – i to programowalność jest jego największą zaletą.

2. Jak działa magnetyczny pasywny brzęczyk?

Zasada działania magnetycznego brzęczyka pasywnego opiera się na elektromagnetyzmie i wibracjach membrany. Proces przebiega w pięciu krokach:

Krok 1 — Aplikacja sygnału.Mikrokontroler lub dedykowany obwód napędowy wysyła falę prostokątną (PWM) do dwóch zacisków pasywnego brzęczyka magnetycznego. Fala prostokątna jest preferowana w stosunku do fali sinusoidalnej, ponieważ jej ostre krawędzie zdecydowanie przełączają prąd cewki, poprawiając wydajność i głośność.

Krok 2 — Wytwarzanie pola magnetycznego.Prąd przemienny przepływający przez cewkę wytwarza zmienne pole magnetyczne wokół rdzenia.

Krok 3 — Wymuś interakcję.To zmieniające się pole oddziałuje z polem statycznym magnesu trwałego, popychając i ciągnąc membranę ferromagnetyczną w kierunku magnesu i od niego zgodnie z częstotliwością napędu.

Krok 4 — Wibracje i dźwięk.Membrana oscyluje szybko, wypierając cząsteczki powietrza i wytwarzając fale dźwiękowe. Fala prostokątna 2,4 kHz daje ton o częstotliwości 2,4 kHz; częstotliwość dźwięku jest określana całkowicie przez sygnał zewnętrzny. Właśnie dlatego magnetyczny pasywny brzęczyk może odtworzyć dowolny zaprogramowany dźwięk.

Krok 5 — Strojenie rezonansowe.Sterowanie pasywnym brzęczykiem magnetycznym w pobliżu jego częstotliwości rezonansu mechanicznego maksymalizuje poziom ciśnienia akustycznego (SPL) i wydajność. Większość urządzeń rezonuje w zakresie od 2,0 kHz do 2,7 kHz. Wnęka obudowy wpływa również na rezonans, więc wydajność stołu może się zmienić po zamontowaniu brzęczyka w zamkniętej obudowie.

Ta „głupia” natura – w pełni kontrolowana przez obwód zewnętrzny – jest dokładnie tym, co definiuje pasywny brzęczyk magnetyczny jako pasywny i dlatego jeden model może spełniać wiele funkcji dźwiękowych.

3. Główne elementy magnetycznego brzęczyka pasywnego

Każdy magnetyczny pasywny brzęczyk ma cztery podstawowe części:

Cewka.Miedziane uzwojenie wokół szpulki. Kiedy przepływa przez nią prąd, cewka staje się elektromagnesem. Rezystancja cewki (DCR) wynosi zwykle 16 Ω, 42 Ω lub 140 Ω i reguluje obliczenia prądu przemiennika.

Magnes trwały.Zapewnia stałe bazowe pole magnetyczne, na które oddziałuje pole cewki, powodując ruch membrany.

Membrana.Cienka, elastyczna płytka ferromagnetyczna – często wykonana ze stopu niklu i żelaza – umieszczona tuż nad magnesem. Jest to część, która fizycznie wibruje, wytwarzając dźwięk.

Mieszkania.Plastikowa lub metalowa obudowa, która chroni elementy wewnętrzne, kształtuje moc akustyczną i określa ślad PCB. Typowe rozmiary wahają się od Φ12 × 8,5 mm do 12,0 × 9,0 mm, z opcjami niskoprofilowymi dla smukłych urządzeń. Te cztery części definiują każdy magnetyczny pasywny brzęczyk dostępny na rynku.

4. Aktywne i pasywne brzęczyki: jaka jest różnica?

Różnica między aktywnymi i pasywnymi brzęczykami polega na tym, czy źródło oscylacji znajduje się wewnątrz komponentu, czy w oprogramowaniu sprzętowym. W arkuszach danych możesz także zobaczyć warunkitransduktor(napęd zewnętrzny) iwskaźnik(napęd wewnętrzny).

Aktywny brzęczyk zawiera wewnętrzny oscylator. Podłącz zasilanie prądem stałym w zakresie znamionowym, a urządzenie zacznie wydawać ciągły sygnał dźwiękowy — bez kodu i bez dodatkowych części. Natomiast magnetyczny pasywny brzęczyk zawiera tylko cewkę i membranę. Twój MCU lub układ scalony sterownika musi wygenerować przebieg. W przypadku magnetycznego brzęczyka pasywnego kompromis jest prosty: aktywny zapewnia najszybszą integrację i brak oprogramowania sprzętowego; pasywny zapewnia kontrolę wysokości tonu, melodii i dwutonowych alarmów z jednego, niedrogiego przetwornika.

5. Brzęczyk magnetyczny i piezoelektryczny: porównanie specyfikacji

Brzęczyki magnetyczne i piezoelektryczne wydają dźwięk, ale robią to inaczej. Magnetyczny pasywny brzęczyk porusza cewkę i magnes; brzęczyk piezoelektryczny wygina ceramiczny dysk. Przy wyborze komponentów istotne są praktyczne kompromisy.

Dla porównania, światowi liderzy, tacy jak Murata i TDK, ustanowili wiele wzorców w zakresie komponentów piezoelektrycznych i elektroakustycznych; Magnetyczny brzęczyk pasywny pozostaje preferowanym wyborem tam, gdzie wymagane jest niskie napięcie i pełniejszy dźwięk. Gdy liczy się zarówno budżet, jak i ton, magnetyczny pasywny brzęczyk często wygrywa z piezoelektrykiem w konstrukcjach niskonapięciowych.

6. Kluczowe parametry techniczne do sprawdzenia

Oceniając magnetyczny pasywny brzęczyk, przeczytaj arkusz danych pod kątem następujących parametrów:

Poziom ciśnienia akustycznego (SPL).Głośność w dB mierzona w odległości 10 cm. Obiekty przemysłowe mogą potrzebować 85 dB lub więcej; upewnij się, że SPL przekracza hałas otoczenia o co najmniej 10 dB.

Napięcie robocze (Vp-p).Amplituda międzyszczytowa zalecanego fali prostokątnej (np. 3 Vp-p, 5 Vp-p, 12 V) — a nie napięcie zasilania prądem stałym. Jest to amplituda, którą musi zapewnić sterownik.

Częstotliwość rezonansowa.Jedź w pobliżu tej częstotliwości, aby uzyskać maksymalną wydajność i wydajność. Praca poza rezonansem marnuje energię i obniża SPL.

Rezystancja cewki (DCR) i prąd.Cewka 42 Ω przy 5 Vp-p pobiera około 40 mA; odpowiednio dobierz tranzystor sterujący, korzystając z prawa Ohma (I = V / R).

Zabezpieczenie diody Flyback.Ponieważ magnetyczny pasywny brzęczyk jest obciążeniem indukcyjnym, wyłączenie sterownika powoduje powstanie skoku napięcia wstecznego EMF. Dioda gasząca (flyback) umieszczona w poprzek cewki chroni przełączający MOSFET lub BJT przed uszkodzeniem.

Typ terminala.SMD dla zautomatyzowanych linii pick-and-place lub otwór przelotowy (THT) dla płytek ręcznych i modułowych.

7. Modele magnetycznego pasywnego brzęczyka MEIDI (parametry rzeczywiste)

Aby teoria była konkretna, oto reprezentatywne modele magnetycznych pasywnych brzęczyków z katalogu MEIDI, z rzeczywistym napięciem znamionowym, częstotliwością rezonansową, SPL i rezystancją cewki zastosowanymi w produkcji. Rezystancja cewki 16 Ω / 42 Ω / 140 Ω odpowiada typowym rodzinom przetwornic 3 V / 5 V / 12 V.

Wszystkie wymienione modele to elektromagnetyczne (magnetyczne) pasywne brzęczyki produkowane w ramach systemów ISO 9001 / ISO 14001 i zgodne z RoHS, REACH i CE. Pełna charakterystyka elektryczna, rysunki poglądowe i krzywe SPL są dostępne na każdej stronie produktu oraz w arkuszu danych do pobrania. Zobaczkatalog magnetycznych pasywnych brzęczykówdla całego asortymentu.

8. Dlaczego warto wybrać magnetyczny pasywny brzęczyk?

Magnetyczny brzęczyk pasywny ma kilka zalet, które sprawiają, że jest to domyślny wybór w wielu projektach:

• Elastyczność częstotliwości.Zmień sygnał napędu, a jeden model spełni wiele funkcji – alarmy, potwierdzenia, a nawet proste melodie.
• Opłacalność.Pojedynczy niedrogi przetwornik sterowany przez istniejący MCU pokonuje kilka aktywnych brzęczyków o stałym tonie.
• Kompaktowy rozmiar.Opakowania takie jak Φ12×8,5 mm pasują do urządzeń przenośnych i urządzeń do noszenia o ograniczonej przestrzeni.
• Praca przy niskim napięciu.Działa od 3 V, idealnie nadaje się do produktów zasilanych bateryjnie.
• Długie życie.Brak wewnętrznego oscylatora, który mógłby ulec awarii; prosta konstrukcja mechaniczna zapewnia dużą, długoterminową niezawodność.

Dlatego magnetyczny pasywny brzęczyk pasuje zarówno do produktów konsumenckich, jak i przemysłowych.

9. Gdzie używane są magnetyczne brzęczyki pasywne

Magnetyczny brzęczyk pasywny pojawia się wszędzie tam, gdzie urządzenie musi być słyszalne. Typowe zastosowania obejmują:

• Systemy alarmowe i bezpieczeństwa (detekcja włamania, pożaru, gazu)
• Elektronika samochodowa (przypomnienie o zapięciu pasów, ostrzeżenie o otwartych drzwiach, czujnik parkowania)
• Elektronika użytkowa (telefony, tablety, urządzenia do noszenia, sprzęt AGD)
• Urządzenia medyczne (monitory pacjenta, pompy infuzyjne, sprzęt diagnostyczny)
• Przemysłowe panele sterowania i urządzenia automatyki
• Węzły IoT i inteligentnego domu (sygnały dźwiękowe stanu, dźwięki parowania, alerty konserwacyjne)

W każdym przypadku pasywny brzęczyk magnetyczny zapewnia niedrogi, niezawodny sygnał dźwiękowy, który działa nawet w jasnym lub hałaśliwym otoczeniu, gdzie zawodzą wskaźniki wizualne. Magnetyczny pasywny brzęczyk rozwiązuje ten problem za pomocą prostego, niedrogiego dźwięku.

10. Jak wybrać odpowiedni magnetyczny pasywny brzęczyk

Użyj tej listy kontrolnej, aby dopasować magnetyczny pasywny brzęczyk do swojego produktu:

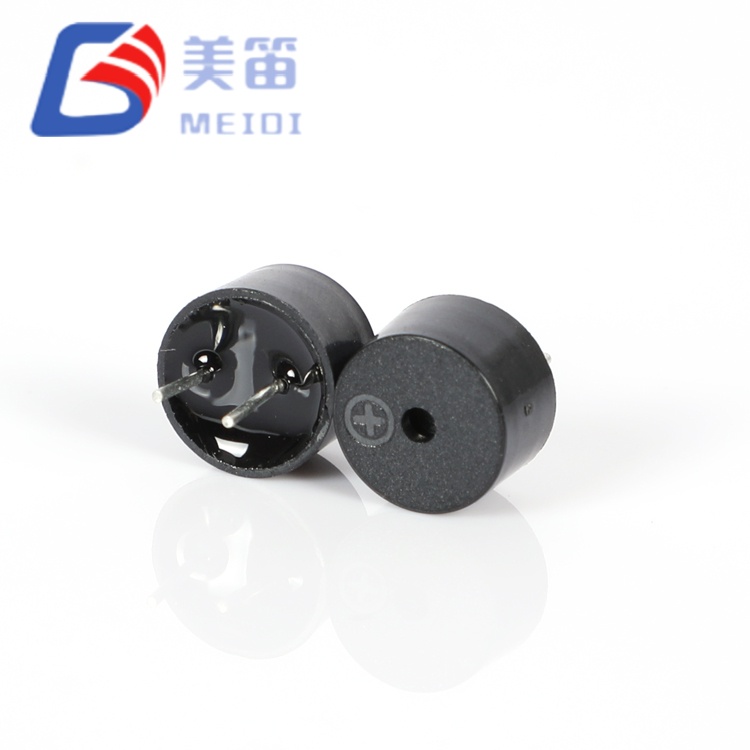

Jako praktyczny przykład można podać kompaktowy model HNB-09A05 firmy MEIDI o wymiarach 9 × 5,5 mm, pracujący przy napięciu 5 V DC, zapewniający 82 dB przy 10 cm w małej obudowie SMD – idealny do przenośnych i nadających się do noszenia projektów o ograniczonej przestrzeni. W przypadku opcji 12,0 × 9,0 mm 5 V, HN-12062.4KHZ rezonuje w pobliżu 2,4 kHz przy ≥85 dB z cewką 42 Ω. ZobaczStrona modelu 9,5 × 5,5 mm,pełna lista modeli, Lubskontaktuj się z naszym zespołemdla próbek.

11. Typowe problemy i rozwiązania

Za cicho.W przypadku pasywnego brzęczyka magnetycznego zwykle napięcie lub prąd zasilania jest zbyt niskie lub częstotliwość jest poza rezonansem. Jedź przy znamionowym Vp-p bliskim rezonansu.

Brak dźwięku.Sprawdź polaryzację, upewnij się, że MCU faktycznie wysyła falę prostokątną i sprawdź, czy tranzystor sterownika się przełącza.

Zniekształcony ton.Dodaj diodę flyback i potwierdź, że sterownik może zasilać prąd cewki bez ugięcia.

Brzęczyk zablokowany.Upewnij się, że obudowa nie zakrywa portu dźwiękowego; Rozmiar wnęki wpływa na rezonans i może wyciszyć sygnał wyjściowy.

12. Jak MEIDI wspiera pozyskiwanie brzęczyków

Dzięki 15-letniemu doświadczeniu w eksporcie firma MEIDI (Jiangsu Huaneng Electronics) dostarcza modele magnetycznych pasywnych brzęczyków w obudowach SMD i z otworami przelotowymi, od rodzin napędów 3 V do 12 V, z SPL do 100 dB. Wszystkie produkty są wytwarzane w systemach ISO 9001 i ISO 14001 i spełniają wymagania RoHS, REACH i CE. Poznaj pełniękatalog magnetycznych pasywnych brzęczykówLubskontaktuj się z naszym zespołemdla próbek i specyfikacji niestandardowych.

13. Często zadawane pytania

Jak sterować magnetycznym pasywnym brzęczykiem z MCU?

Użyj timera/pinu PWM, aby wyprowadzić falę prostokątną o żądanej częstotliwości, a następnie przełącz cewkę przez tranzystor lub MOSFET. Większość pinów GPIO MCU nie jest w stanie dostarczyć prądu 30–100 mA, jakiego potrzebuje magnetyczny pasywny brzęczyk, dlatego wymagany jest stopień sterownika.

Czy magnetyczny pasywny brzęczyk może odtwarzać melodię?

Tak. Ponieważ dźwięk jest ustawiany przez sygnał zewnętrzny, można sekwencjonować różne częstotliwości, aby utworzyć melodie, dwutonowe alarmy lub wyraźne dźwięki potwierdzające z pojedynczego magnetycznego pasywnego brzęczyka.

Magnetyczne czy piezoelektryczne – co wybrać?

Wybierz pasywny brzęczyk magnetyczny do systemów niskiego napięcia, bogatszych tonów i hałaśliwych środowisk. Wybierz piezo, gdy najważniejsza jest bardzo niska moc i cienki profil.

Dlaczego mój magnetyczny pasywny brzęczyk jest cichy?

Najczęstszymi przyczynami są niewystarczający prąd napędu, częstotliwość poza rezonansem lub zablokowany port dźwiękowy. Jedź przy znamionowym Vp-p w pobliżu częstotliwości rezonansowej i utrzymuj port w czystości.

Jakie certyfikaty powinien posiadać brzęczyk wysokiej jakości?

Szukaj systemów produkcyjnych zgodnych z normami ISO 9001 i ISO 14001 oraz zgodności z dyrektywami RoHS, REACH i CE. Potwierdzają one bezpieczeństwo materiałowe i stałą jakość produkcji na rynki eksportowe.

Wniosek

Magnetyczny pasywny brzęczyk to prosty, niezawodny i bardzo elastyczny element dźwiękowy. Rozumiejąc, jak to działa – cewka, magnes i membrana napędzane zewnętrzną falą prostokątną – i sprawdzając rzeczywiste parametry, takie jak napięcie znamionowe, częstotliwość rezonansowa, SPL i rezystancja cewki, możesz wybrać odpowiedni model, zaprojektować bezpieczny obwód napędowy z odpowiednią ochroną diody flyback i zapewnić wyraźne sprzężenie zwrotne dźwięku w dowolnym produkcie. PrzeglądajGama pasywnych brzęczyków magnetycznych MEIDILubskontaktuj się z naszym zespołemza wsparcie inżynieryjne i próbki.
