Częstotliwość rezonansowa: 4,0 ± 0,5 kHz.
Wolna pojemność: 25 000 / 2600 pF ± 30% przy 120 Hz.
Rezystancja zastępcza: ≤ 500 Ω.
Strata dielektryczna: ≤ 5%. Temperatura pracy: -20°C do +70°C.
Temperatura przechowywania: -30°C do +80°C.

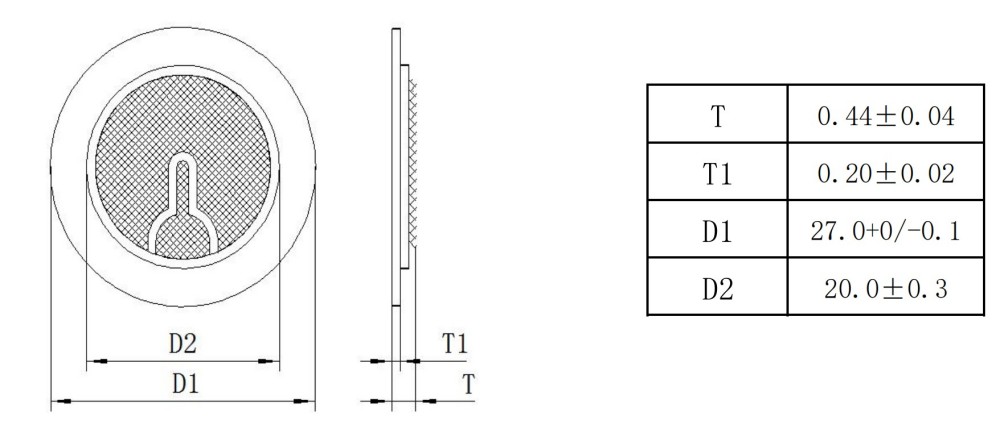

Wymiary: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Skontaktuj się z MEIDI, aby uzyskać ceny hurtowe, bezpłatne próbki ewaluacyjne lub wycenę niestandardowej konfiguracji.

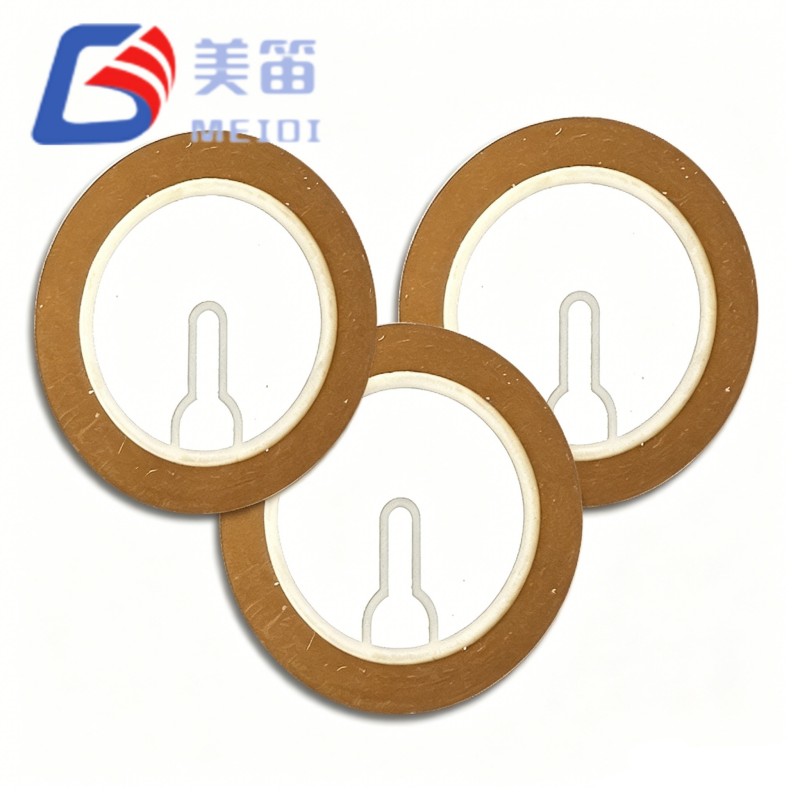

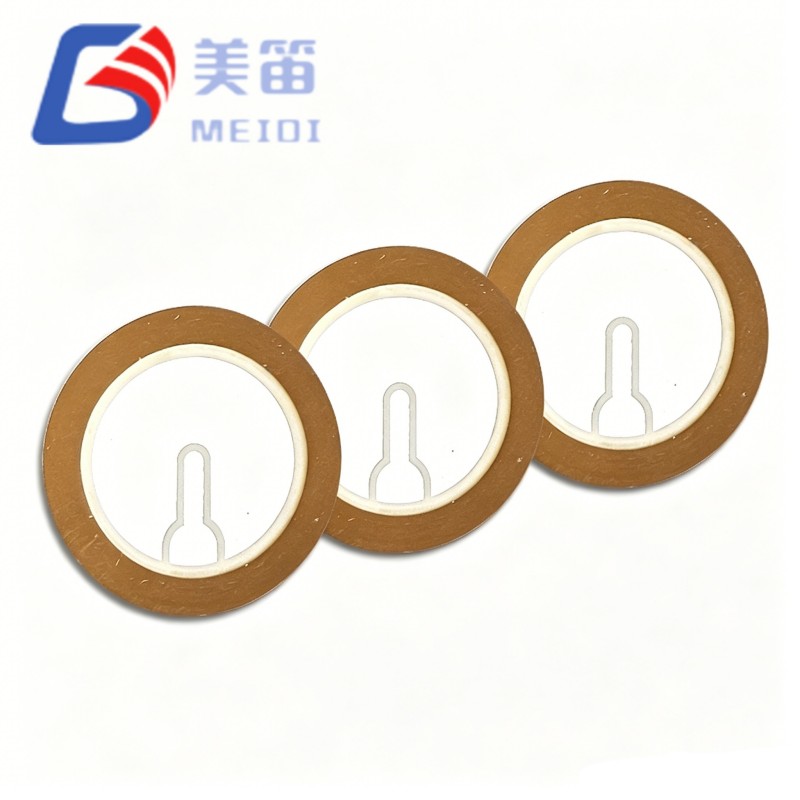

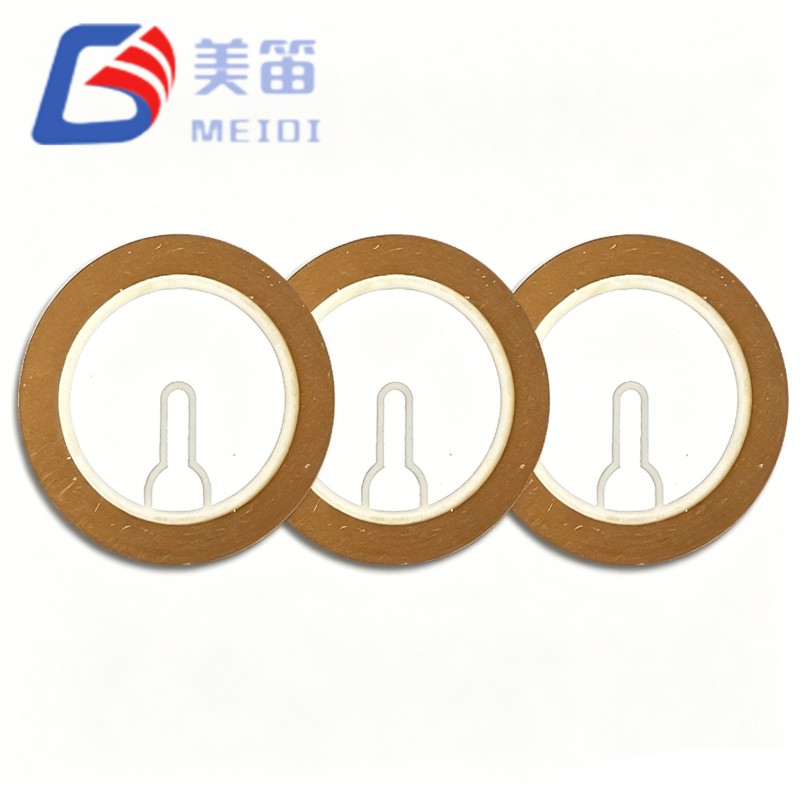

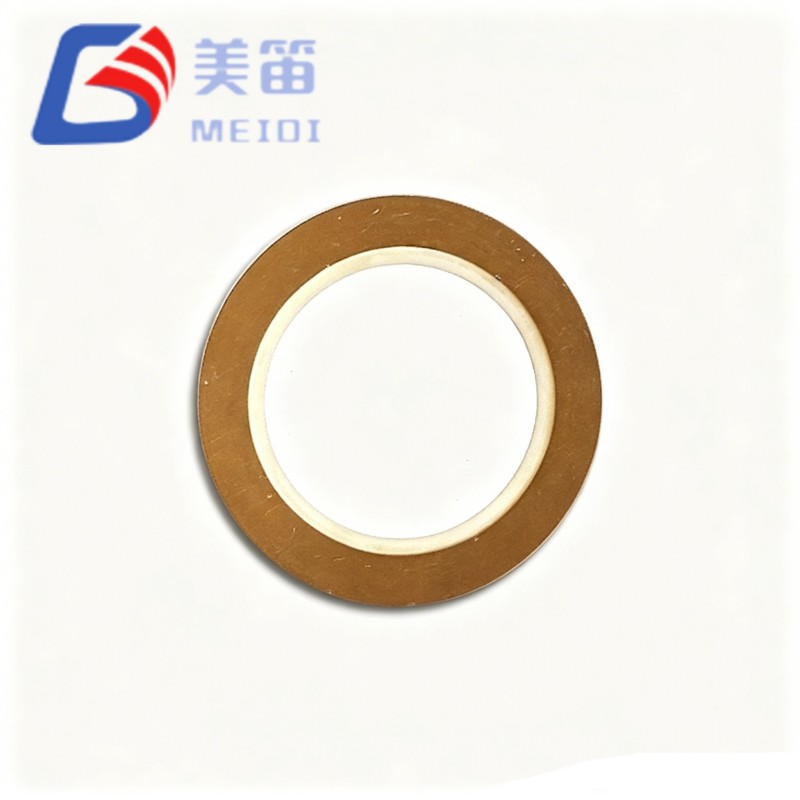

FT-27T-4.0B1-C25 to ceramiczny element brzęczyka piezoelektrycznego o średnicy 27 mm przyklejony do mosiężnego podłoża, przeznaczony do generowania sygnałów dźwiękowych w dźwiękowych systemach ostrzegawczych. Przy częstotliwości rezonansowej 4,0 kHz i dzięki kompaktowemu profilowi o grubości 0,44 mm łatwo mieści się w obudowach akustycznych o ograniczonej przestrzeni. MEIDI wytwarza ten element w procesach kontrolowanej polaryzacji ceramicznej i adhezji elektrod, zapewniając stabilną wydajność we wszystkich partiach produkcyjnych. Jest powszechnie pozyskiwany przez producentów alarmy bezpieczeństwa, brzęczyki wezwań medycznych i wskaźniki paneli przemysłowych.
Częstotliwość rezonansowa: 4,0 ± 0,5 kHz zgodnie ze specyfikacją
Wolna pojemność: 25 000 / 2600 pF ± 30% przy 120 Hz zgodnie ze specyfikacją
Wymiary: średnica 27,0 mm, grubość 0,44 mm zgodnie ze specyfikacją
Mosiężne podłoże zapewniające spójne sprzężenie drgań akustycznych
Temperatura robocza: -20°C do +70°C zgodnie ze specyfikacją
| Parametr | Wartość | Jednostka |
| Typ produktu | Piezoelektryczny element ceramiczny | — |
| Częstotliwość rezonansowa | 4,0 ± 0,5 | kHz |
| Wolna pojemność | 25 000 / 2600 ± 30% | pF (przy 120 Hz) |
| Równoważny opór | ≤ 500 | Ω |
| Strata dielektryczna (tanδ) | ≤ 5% | — |
| Temperatura pracy | -20 ~ +70 | °C |
| Temperatura przechowywania | -30 ~ +80 | °C |
| Materiał podłoża | Mosiądz | — |
| Całkowita grubość (T) | 0,44 ± 0,04 | mm |
| Grubość ceramiki (T1) | 0,20 ± 0,02 | mm |
| Średnica zewnętrzna (D1) | 27,0 +0 / -0,1 | mm |
| Średnica wewnętrzna (D2) | 20,0 ± 0,3 | mm |
Panele alarmowe i systemy ostrzegawcze kontroli dostępu
Alerty dźwiękowe sprzętu medycznego (monitory pacjenta, pompy infuzyjne)
Dzwonki samochodowej deski rozdzielczej i wskaźniki czujników parkowania
Sygnały dźwiękowe stanu panelu sterowania przemysłowego
Urządzenia inteligentnego domu (czujniki drzwi/okien, czujniki wycieku wody)
Przenośna elektronika użytkowa ze sprzężeniem akustycznym

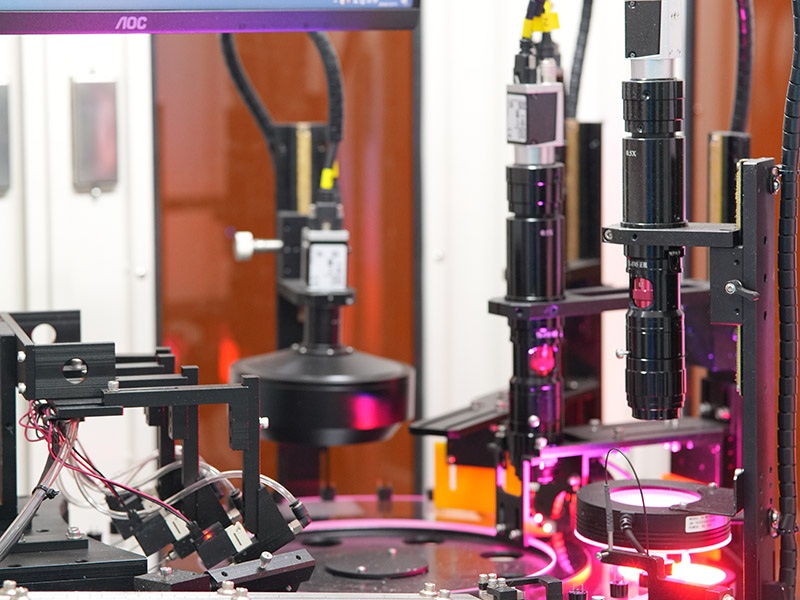

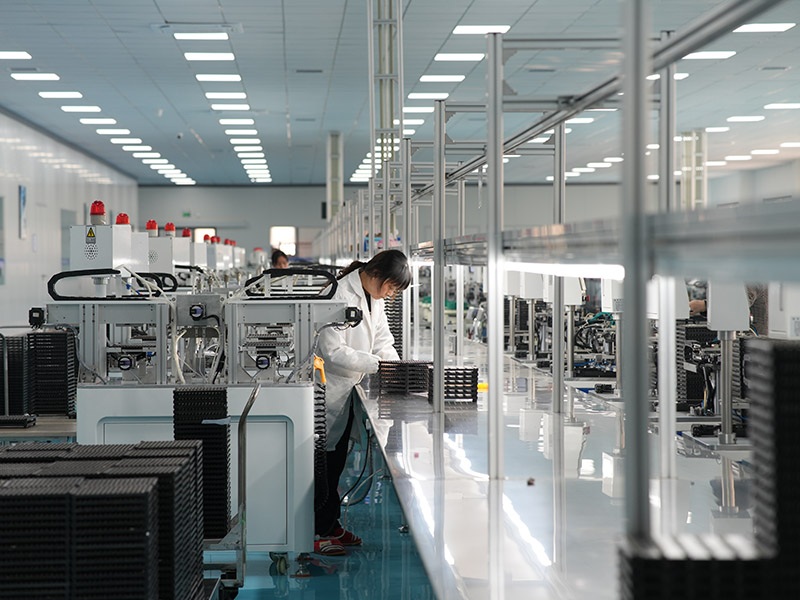

Ceramiczny element brzęczyka piezoelektrycznego o średnicy 27 mm jest produkowany w zakładzie MEIDI posiadającym certyfikat ISO9001. Nasz proces obejmuje przygotowanie proszku ceramicznego, odlewanie taśmy, drukowanie elektrodowe, polaryzacja i klejenie podłoża mosiężne. Każda partia produkcyjna jest testowana pod kątem częstotliwości rezonansowej, pojemności i integralność mechaniczna. Dzięki automatycznej kontroli optycznej i weryfikacji reakcji akustycznej, utrzymujemy stałą wydajność odpowiednią dla dostaw o średniej i dużej objętości. Inwentaryzacja długoterminowa planowanie zapewnia stabilne terminy realizacji powtarzalnych zamówień.
1. Nie przykładaj napięcia napędu poza znamionowy zakres roboczy określony dla FT-27T-4.0B1-C25. Przepięcie może spowodować nieodwracalną depolaryzację lub separację substratu.
2. Trzymaj tylko za mosiężną krawędź; aby temu zapobiec, należy unikać bezpośredniego nacisku na powierzchnię ceramiczną mikropęknięcia, które mogą przesuwać częstotliwość rezonansową.
3. Podczas przechowywania i montażu chronić przed gazami korozyjnymi, mgłą solną i kondensacją. Korozja podłoża mosiężnego może zmniejszyć mechaniczną Q i poziom wyjściowy.
4. Do czasu montażu elementy należy przechowywać w oryginalnych, zamkniętych opakowaniach. Narażenie na wysoką wilgotność może zwiększać straty dielektryczne i pogarszać lutowność.
5. Podczas montażu podpieraj podłoże wyłącznie na obwodzie. Ograniczenie centralnego obszar wibrujący zmieni właściwości akustyczne i może spowodować przedwczesną awarię.
Odp.: Standardowe MOQ to 1000 sztuk. W przypadku serii próbnych lub wersji prototypowych możemy dostarczyć mniejsze ilości po niewielkiej korekcie ceny. Proszę zapytać o wycenę dostosowaną do indywidualnych potrzeb.
Odp.: Tak, oferujemy bezpłatne próbki tego elementu piezoelektrycznego 27 mm kwalifikowanym producentom OEM i dystrybutorom. W zależności od miejsca docelowego mogą zostać naliczone opłaty za wysyłkę ekspresową.
Odp.: Personalizacja jest dostępna w określonych zakresach. Nasz zespół badawczo-rozwojowy może modyfikować skład, grubość i wzór elektrody ceramicznej, aby spełnić docelową częstotliwość lub pojemność. Skontaktuj się z nami i przedstawij swoje wymagania.
Odp.: Produkt jest wytwarzany zgodnie z normą ISO9001 i może być dostarczony z certyfikatami zgodności z RoHS i REACH. Karty charakterystyki materiału i raporty z testów są dostępne na żądanie.
Odp.: Elementy pakowane są w antystatyczne tacki przewodzące, uszczelniane próżniowo ze środkiem osuszającym i umieszczane we wzmocnionych kartonach eksportowych. W przypadku przesyłek o dużej objętości obsługiwane są niestandardowe opcje etykietowania i kodowania kreskowego.
Aby uzyskać pełny arkusz danych, rysunek lub porady dotyczące integracji dla FT-27T-4.0B1-C25 27mm piezoelektryczny element ceramiczny, prosimy o kontakt z MEIDI i podanie szczegółów aplikacji. Nasz zespół inżynierów przekaże konkretne zalecenia w ciągu jednego dnia roboczego.
