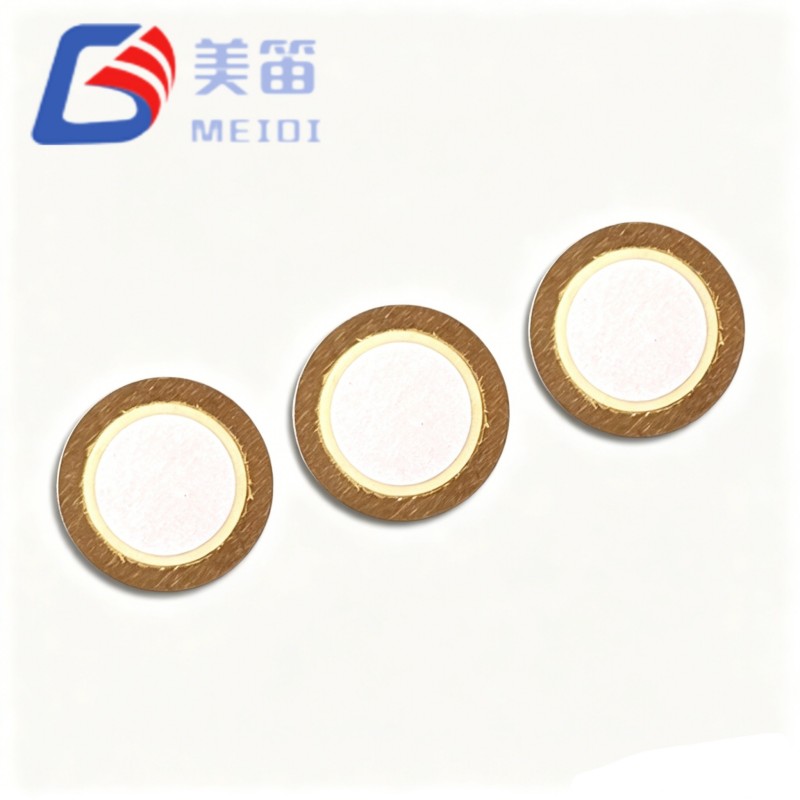

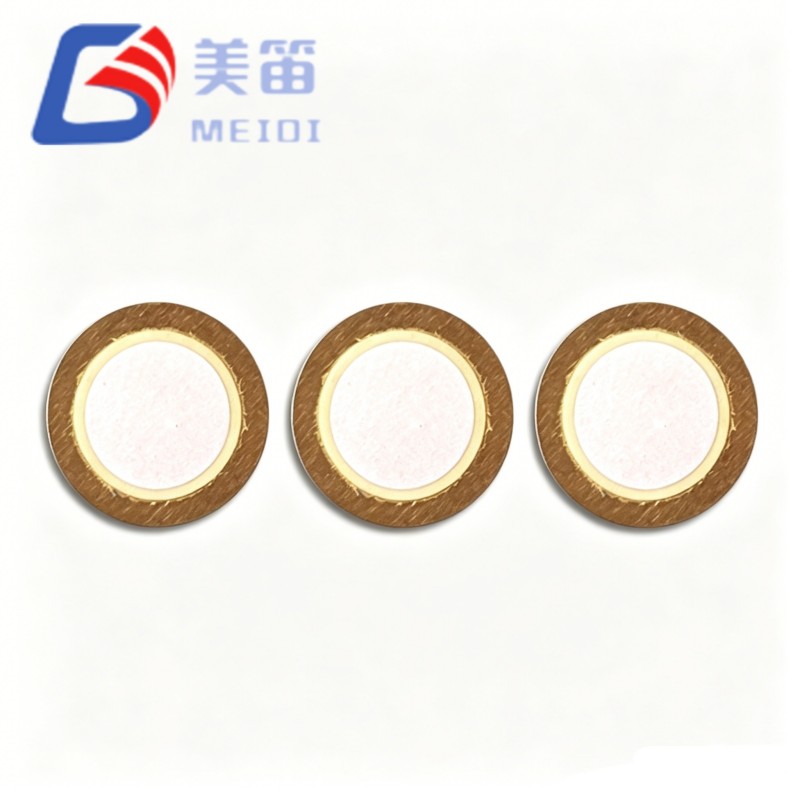

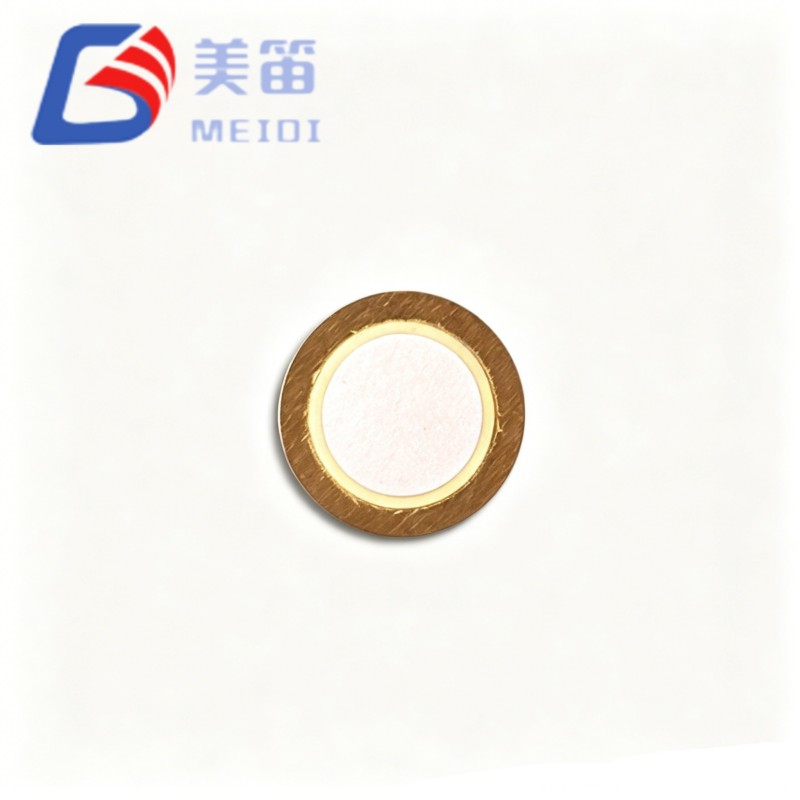

Ceramiczny element brzęczyka piezoelektrycznego o średnicy 12 mm to kompaktowy piezoelektryczny dysk ceramiczny o średnicy 12 mm przyklejony do mosiężnego podłoża, zaprojektowany do generowania dźwięków o wysokiej częstotliwości w konstrukcjach o ograniczonej przestrzeni. Z częstotliwością rezonansową o częstotliwości 8,0 kHz i ultracienkim profilu wynoszącym zaledwie 0,18 mm, element ten doskonale nadaje się do zminiaturyzowanych moduły ostrzegawcze w urządzeniach do noszenia, przenośnych instrumentach medycznych i smukłych czujnikach bezpieczeństwa. MEIDI produkuje ten element pod ściśle kontrolowanymi procesami polaryzacji i drukowania elektrodowego, zapewniając spójne pasmo przenoszenia i jednorodność pojemności we wszystkich partiach produkcyjnych. Nasza wewnętrzna, zautomatyzowana produkcja i rygorystyczne testy zapewniają niezawodne działanie zarówno do prototypowania, jak i do dostaw OEM na dużą skalę.
Częstotliwość rezonansowa: 8,0 ± 1,0 kHz zgodnie ze specyfikacją
Wolna pojemność: 17 000 pF ± 30% przy 120 Hz zgodnie ze specyfikacją
Wymiary: średnica 12,0 mm, grubość 0,18 mm zgodnie ze specyfikacją
Podłoże mosiężne zapewniające niezawodne sprzężenie wibracyjne akustycznie
Temperatura robocza: -20°C do +70°C zgodnie ze specyfikacją
| Parametr | Wartość | Jednostka |
| Typ produktu | Piezoelektryczny element ceramiczny | — |
| Częstotliwość rezonansowa | 8,0 ± 1,0 | kHz |
| Wolna pojemność | 17 000 ± 30% | pF (przy 120 Hz) |
| Równoważny opór | ≤ 300 | Ω |
| Strata dielektryczna (tanδ) | ≤ 5% | — |
| Temperatura pracy | -20 ~ +70 | °C |
| Temperatura przechowywania | -30 ~ +80 | °C |
| Materiał podłoża | Mosiądz | — |

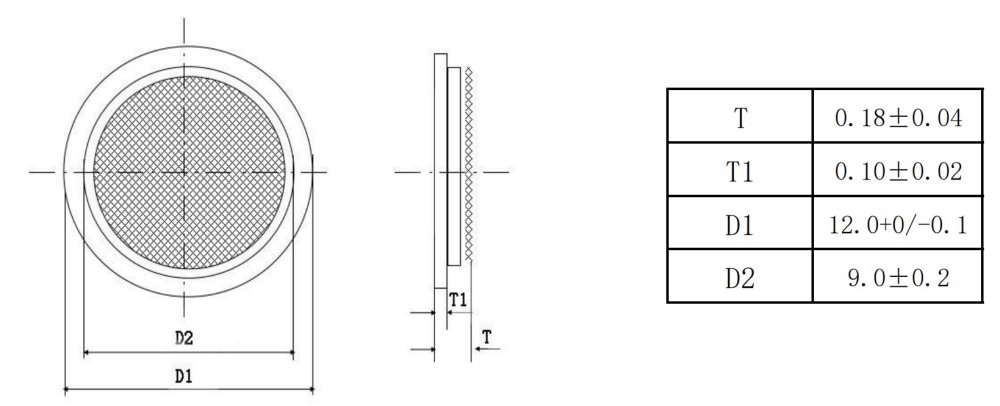

| Całkowita grubość (T) | 0,18 ± 0,04 | mm |
| Grubość ceramiki (T1) | 0,10 ± 0,02 | mm |
| Średnica zewnętrzna (D1) | 12,0 +0 / -0,1 | mm |
| Średnica wewnętrzna (D2) | 9,0 ± 0,2 | mm |
Poręczne monitory stanu zdrowia i monitory kondycji
Przenośne medyczne urządzenia diagnostyczne (glukometry, pulsoksymetry)
Smukłe zawieszki zabezpieczające i czujniki kontaktu z oknem/drzwiami
Miniaturowe moduły alarmowe IoT i koncentratory inteligentnego domu
Ręczne testery przemysłowe i przyrządy pomiarowe
Kompaktowa elektronika użytkowa wymagająca dźwiękowego sprzężenia zwrotnego o wysokiej częstotliwości
MEIDI zajmuje się produkcją komponentów akustycznych od 2011 roku. Nasza baza produkcyjna w prowincji Jiangsu zatrudnia ponad 500 pracowników i posiada wiele zautomatyzowanych linii montażowych, m.in miesięczna wydajność wyjściowa przekraczająca 50 milionów elementów brzęczyka. Korzyści z 12-milimetrowego elementu piezoelektrycznego ceramicznego brzęczyka w tej skali: przygotowanie proszku ceramicznego, odlewanie taśm, sitodruk elektrodowy, polaryzacja, i klejenie podłoża wykonujemy we własnym zakresie, co pozwala nam zachować ścisłą kontrolę czystość materiału i stabilność procesu.
Wszystkie elementy przed wysyłką przechodzą 100% testy częstotliwości rezonansowej i pojemności. Nasza jakość system, certyfikowany zgodnie z ISO9001, obejmuje również kontrolę przychodzących materiałów, kontrole w trakcie procesu, i ostateczna weryfikacja akustyczna. Ta kompleksowa kontrola gwarantuje, że każda partia spełnia wymogi te same specyfikacje, niezależnie od tego, czy zamawiasz 1000 czy 1 000 000 sztuk.
1. Nie przykładaj napięcia napędu przekraczającego znamionowy zakres pracy FT-12T-8.0A1. Przepięcie może prowadzić do trwałej depolaryzacji lub rozwarstwienia warstwy ceramicznej.
2. Trzymaj tylko za mosiężną krawędź. Bezpośredni nacisk na powierzchnię ceramiczną może spowodować mikropęknięcia które przesuwają częstotliwość rezonansową i zmniejszają moc akustyczną.
3. Podczas przechowywania i montażu należy unikać narażenia na gazy korozyjne, mgłę solną lub wysoką wilgotność. Utlenianie podłoża mosiężnego może pogorszyć mechaniczną Q i lutowność.
4. Do momentu użycia elementy przechowywać w oryginalnych, zamkniętych opakowaniach. Zwiększa się wchłanianie wilgoci straty dielektryczne i mogą przyspieszyć zużycie elektrody.
5. Zamontuj element z podporą tylko po obwodzie podłoża. Ograniczenie centralnego obszar wibracyjny zmieni reakcję akustyczną i może spowodować przedwczesną awarię.
Odp.: Standardowe MOQ to 1000 sztuk. Mniejsze ilości próbne można zamówić za niewielką cenę regulacja. Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać indywidualną ofertę.
Odp.: Tak, bezpłatne próbki są dostępne dla wykwalifikowanych producentów OEM i twórców produktów. Ekspresowa wysyłka mogą obowiązywać opłaty w zależności od miejsca docelowego.
Odp.: Dostosowywanie jest obsługiwane w możliwych zakresach. Nasz zespół badawczo-rozwojowy może dostosować skład ceramiki, wzór elektrody i grubość podłoża, aby spełnić Twoje specyficzne wymagania. Podziel się swoim docelowe parametry oceny wykonalności.
Odp.: MEIDI posiada certyfikat ISO9001. W przypadku FT-12T-8.0A1 możemy zapewnić zgodność z RoHS i REACH zestawienia, wraz z raportami z testów dla poszczególnych partii, na żądanie.
Odp.: Elementy pakowane są w antystatyczne tace i zamykane próżniowo worki ze środkiem pochłaniającym wilgoć, a następnie umieszczane we wzmocnionych kartonach eksportowych. W przypadku zamówień o dużej objętości dostępne są niestandardowe etykiety i kody kreskowe.
Aby poprosić o pełny arkusz danych, rysunki wymiarowe lub wskazówki dotyczące integracji dla FT-12T-8.0A1 Piezoelektryczny element ceramiczny o średnicy 12 mm. Prosimy o kontakt z MEIDI i podanie szczegółów aplikacji. Nasz zespół wsparcia technicznego przekaże szczegółowe zalecenia techniczne w ciągu jednego dnia roboczego.
