Krótko mówiąc:Brzęczyk elektromagnetyczny (często nazywany brzęczykiem magnetycznym) zamienia małą cewkę drgającą z magnesem w niezawodny alarm dźwiękowy dla urządzeń, alarmów, produktów motoryzacyjnych i przemysłowych. W tym przewodniku na rok 2026 wyjaśniono, jak działa brzęczyk elektromagnetyczny, porównano konstrukcje aktywne z pasywnymi oraz magnetyczne i piezoelektryczne, wymieniono kluczowe specyfikacje do sprawdzenia i pokazano, w jaki sposób MEIDI opracowuje niestandardowe i OEM rozwiązania w zakresie brzęczyków elektromagnetycznych dla inżynierów projektantów i zespołów zaopatrzeniowych.
Brzęczyk elektromagnetyczny to przetwornik elektroakustyczny zbudowany wokół cewki, magnesu trwałego i membrany ferromagnetycznej (zwykle małej stalowej nasadki). Kiedy prąd przepływa przez cewkę, staje się elektromagnesem, który przyciąga membranę w stronę magnesu; odwrócić prąd i membrana odskoczy. Powtarzaj to tysiące razy na sekundę, a otrzymasz dźwięk. W przeciwieństwie do brzęczyka piezoelektrycznego, który ugina dysk ceramiczny, brzęczyk elektromagnetyczny wykorzystuje mechanizm z ruchomą cewką — działa na tej samej zasadzie, co głośnik, skurczony do kilku milimetrów. To sprawia, że brzęczyki elektromagnetyczne są znajomym i niedrogim wyborem dla każdego produktu, który po prostu musi zostać usłyszany.
Ponieważ mechanizm jest mechaniczny i niezależny, brzęczyk elektromagnetyczny działa pomimo wibracji, wahań wilgotności i lat cykli przełączania. W przypadku paneli, liczników i towarów konsumenckich brzęczyk elektromagnetyczny pozostaje domyślnym sygnalizatorem akustycznym, gdy wyraźny, niski ton ma większe znaczenie niż absolutny minimalny pobór mocy.
Mechanizm działa na zasadzie ruchomej cewki (cewki drgającej). W pasywnym brzęczyku elektromagnetycznym dostarczasz przemienny lub pulsacyjny sygnał napędowy, który wielokrotnie zasila cewkę; membrana oscyluje z częstotliwością napędu i emituje dźwięk. W aktywnym brzęczyku elektromagnetycznym wewnętrzny oscylator wykonuje to przełączanie z zasilania prądem stałym. Na projekt wpływają dwa fakty:
Dlatego ten sam brzęczyk elektromagnetyczny brzmi głośniej przy znamionowej częstotliwości rezonansowej niż poza nią. Kiedy określasz brzęczyk elektromagnetyczny, częstotliwość rezonansowa to liczba, która decyduje o rzeczywistej głośności wewnątrz obudowy.
To jest pierwsze rozwidlenie w dowolnym wyborze brzęczyka elektromagnetycznego: czy oscylacja występuje wewnątrz części, czy w oprogramowaniu sprzętowym?
Pasywny brzęczyk elektromagnetyczny zawiera tylko cewkę i membranę – bez oscylatora. Podajesz do niego falę prostokątną lub sygnał prądu przemiennego o częstotliwości tonowej i dźwięk będzie brzmiał z tą częstotliwością. Zaletą jest kontrola wysokości dźwięku: jeden pasywny brzęczyk elektromagnetyczny może wydawać melodie, dwutonowe alarmy lub pojedynczy sygnał dźwiękowy potwierdzenia. Koszt jest taki, że MCU lub układ scalony sterownika musi wygenerować przebieg.
Aktywny brzęczyk elektromagnetyczny zawiera wewnętrzny oscylator. Podłącz zasilanie prądem stałym w zakresie znamionowym, a urządzenie wyda ciągły sygnał dźwiękowy. W przypadku prostego sygnału dźwiękowego lub ostrzeżenia o usterce podczas włączania zasilania najszybszym rozwiązaniem jest aktywny brzęczyk elektromagnetyczny — bez kodu, bez dodatkowych części, tylko szyna napięciowa i rezystor szeregowy.
Szybka zasada:potrzebujesz stałego sygnału ostrzegawczego przy zerowym oprogramowaniu sprzętowym? Wybierz aktywny brzęczyk elektromagnetyczny. Potrzebujesz kontroli wysokości dźwięku, muzyki lub dwutonowego alarmu? Wybierz pasywny brzęczyk elektromagnetyczny i steruj nim.
Obydwa wydają dźwięk; robią to inaczej. Brzęczyk magnetyczny (elektromagnetyczny) porusza cewkę i magnes; brzęczyk piezoelektryczny wygina ceramiczny dysk. Praktyczne kompromisy:
Jeśli potrzebujesz głębokiego, głośnego alarmu o niskiej częstotliwości przy napięciu 3–12 V, często lepszym rozwiązaniem będzie brzęczyk elektromagnetyczny. Jeżeli dominuje budżet mocy i zakres temperatur, przed podjęciem decyzji porównaj oba na stanowisku badawczym.
Gdy na płycie jest mało miejsca, elektromagnetyczny brzęczyk SMD jest lutowany rozpływowo bezpośrednio na płytce. Części z serii MEIDI MLT umożliwiają umieszczenie mechanizmu z ruchomą cewką w wymiarach 5×5 mm lub mniejszych bez przewodów. Brzęczyk elektromagnetyczny SMD wytrzymuje zautomatyzowany montaż i utrzymuje stałą głośność – dlatego pojawia się w inteligentnych zamkach, urządzeniach do noszenia, sprzęcie gospodarstwa domowego i wskaźnikach na desce rozdzielczej. Kompromisem w porównaniu z ołowiowym brzęczykiem elektromagnetycznym jest nieco niższa maksymalna moc wyjściowa dźwięku, dlatego przed podjęciem decyzji sprawdź dB przy rzeczywistym napięciu roboczym.
W przypadku montażu rozpływowego brzęczyk elektromagnetyczny SMD eliminuje również konieczność ręcznego wkładania i zmniejsza błąd umieszczenia, co ma znaczenie, gdy objętość przekracza kilka tysięcy sztuk miesięcznie.
Czytanie arkusza danych brzęczyka elektromagnetycznego sprowadza się do czterech liczb plus dwie dodatkowe:
Zablokuj najpierw zakres napięcia i częstotliwość rezonansową, ponieważ to one decydują, czy brzęczyk elektromagnetyczny w ogóle pasuje do Twojej płytki i obudowy.
Obwód napędowy jest zgodny z wybranym typem. Pasywny brzęczyk elektromagnetyczny wymaga fali prostokątnej — pin MCU PWM przez rezystor ograniczający prąd lub dedykowany układ scalony sterownika brzęczyka działa dobrze. Utrzymuj napięcie napędu w znamionowym zakresie roboczym; nadmierne przesterowanie może nasycić cewkę lub ją przegrzać. Aktywny brzęczyk elektromagnetyczny wymaga jedynie czystego zasilania prądem stałym i rezystora szeregowego; przełącz go za pomocą tranzystora lub MOSFET-u z GPIO MCU. Ponieważ cewka ma charakter indukcyjny, należy umieścić na niej diodę typu flyback, aby chronić stopień wyjściowy.
Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) produkuje brzęczyki elektromagnetyczne na liniach pasywnych, aktywnych i SMD, z wewnętrznym uzwojeniem cewek i strojeniem akustycznym — etapy decydujące o spójności dźwięku od pierwszego urządzenia do produkcji seryjnej. Poniżej znajduje się reprezentatywny wybór z naszej oferty. Pełne rysunki mechaniczne i kompletny katalog są dostępne na żądanie. Każda wartość jest zmierzoną specyfikacją; zawsze sprawdzaj najnowszy arkusz danych przed rozpoczęciem projektowania.
| Model | Typ | Ocena V | Operacyjny V | Częstotliwość rezonansowa | Wyjście dźwięku | Prąd znamionowy |
|---|---|---|---|---|---|---|
| HN-1295 | Pasywny | 5 V | 3–7 V | 2400 Hz | ≥85 dB | ≤80 mA |
| HN-2512 | Pasywny | 5/12 V | 3–7/9–14 V | 800 Hz | 85dB | ≤30 mA |
| HN-9650E | Pasywny | 5 V | 4–6 V | 2700 Hz | ≥85 dB | ≤80 mA |
| HMB1206-05 | Aktywny | 5 V | 3–7 V | 2700±300 Hz | ≥85 dB | ≤30 mA |
| HNB09A05 | Aktywny | 5 V | 3–7 V | 2700±300 Hz | ≥85 dB | ≤30 mA |
| TMB12A05 | Aktywny | 5 V | 3–7 V | 2400±300 Hz | ≥85 dB | ≤30 mA |
| TMB12A12 | Aktywny | 12 V | 8–16 V | 2700±300 Hz | ≥88dB | ≤30 mA |
| TMB12A24 | Aktywny | 24 V | 18–26 V | 2400±300 Hz | ≥90 dB | ≤30 mA |
| MLT-5020 | Pasywne SMD | 3,0 V | 2–4 V | 4000±300 Hz | ≥80 dB | ≤100 mA |
| MLT-8530-16R | Pasywne SMD | 3,6 V | 2,5–4,5 V | 2700±200 Hz | ≥85 dB | ≤100 mA |
| MLT-9650Y-5V | Aktywny SMD | 5 V | 4–7 V | 3000±300 Hz | ≥85 dB | ≤30 mA |
Skorzystaj z tej pięcioetapowej kontroli, zanim zatwierdzisz elektromagnetyczny brzęczyk w BOM:
W razie wątpliwości wyślij MEIDI głośność obudowy, zasilanie i wymaganą głośność — zamiast zgadywać, zaproponujemy brzęczyk elektromagnetyczny pasujący do Twojej wnęki.

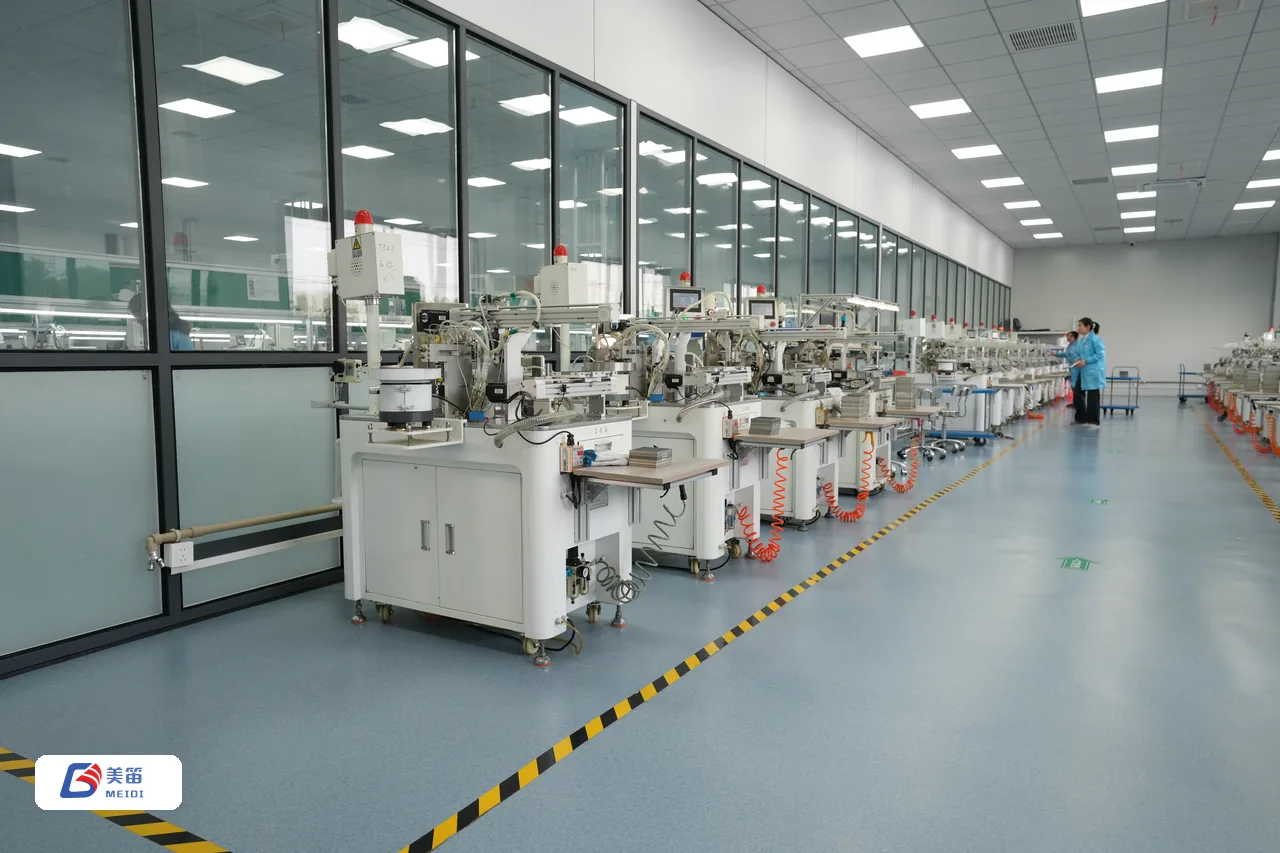

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) jest wyspecjalizowanym producentem brzęczyków i komponentów akustycznych, a nie firmą handlową. MEIDI jest marką eksportową o tej samej bazie produkcyjnej, zbudowaną na potrzeby programów niestandardowych i OEM — jeśli standardowa część nie spełnia wymagań dotyczących obudowy, napięcia lub docelowego poziomu SPL, dostrajamy cewkę i wnękę zgodnie z Twoją specyfikacją. Dzięki zautomatyzowanym liniom produkcyjnym, wewnętrznemu laboratorium testów akustycznych oraz systemom zarządzania ISO 9001 i ISO 14001, a także zgodności z RoHS i REACH, wspieramy klientów od próbek prototypowych w ciągu kilku dni po stabilną produkcję masową. Jeśli porównujesz dostawcę brzęczyka elektromagnetycznego, zadaj każdemu proste pytanie — kto nawija cewkę i kto testuje ton? W MEIDI odpowiedź jest ta sama: tak.
Brzęczyk elektromagnetyczny wykorzystuje cewkę i magnes, które poruszają stalową membraną; brzęczyk piezoelektryczny ugina element ceramiczny pod napięciem. Brzęczyk elektromagnetyczny wygrywa głośnością niskich częstotliwości i niskim kosztem podstawowych alertów, podczas gdy typ piezoelektryczny wygrywa mocą, trwałością i smukłą konstrukcją SMD. Jeśli potrzebujesz głębszego tonu przy napięciu 3–12 V, wybierz brzęczyk elektromagnetyczny.
Wybierz pasywny brzęczyk elektromagnetyczny, jeśli oprogramowanie sprzętowe obsługuje już wyjście PWM i chcesz kontrolować wysokość dźwięku lub odtwarzać melodie. Wybierz aktywny brzęczyk elektromagnetyczny, gdy potrzebujesz tylko stałego sygnału dźwiękowego z zasilania prądem stałym i chcesz najprostszej integracji bez dodatkowego kodu.
Tak. MEIDI opracowuje niestandardowe rozwiązania brzęczyków elektromagnetycznych z tuningiem akustycznym, niestandardową konstrukcją mechaniczną i współprojektowanymi obwodami napędowymi. Próbki ewaluacyjne są zwykle tworzone w ciągu kilku dni, dzięki czemu można sprawdzić wydajność we własnej obudowie.
MEIDI produkuje zgodnie z systemami zarządzania jakością i środowiskiem ISO 9001 i ISO 14001, a nasze produkty z brzęczykami elektromagnetycznymi spełniają wymagania substancji RoHS i REACH. Dokumentacja jest dołączona do każdej przesyłki.
Standardowe modele są zwykle dostarczane w ciągu kilku dni roboczych, a niestandardowe próbki brzęczyków elektromagnetycznych są zwykle produkowane w ciągu kilku dni po potwierdzeniu specyfikacji. Aby rozpocząć, skontaktuj się z naszym zespołem, podając napięcie, SPL i zajmowaną powierzchnię.
Potrzebujesz brzęczyka elektromagnetycznego do swojego następnego projektu?
Podaj nam swoje napięcie, SPL i wymiary, a my polecimy model standardowy lub zaproponujemy niestandardowy brzęczyk elektromagnetyczny. Arkusze danych i bezpłatne próbki ewaluacyjne są dostępne na żądanie.
Kontakt:sales067@meidibuzzer.com | Strona internetowa:www.meidibuzzer.com
Ten artykuł ma charakter informacyjny. Dane techniczne odzwierciedlają reprezentatywne modele brzęczyków elektromagnetycznych MEIDI; zawsze sprawdzaj najnowszy arkusz danych przed rozpoczęciem projektowania. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
