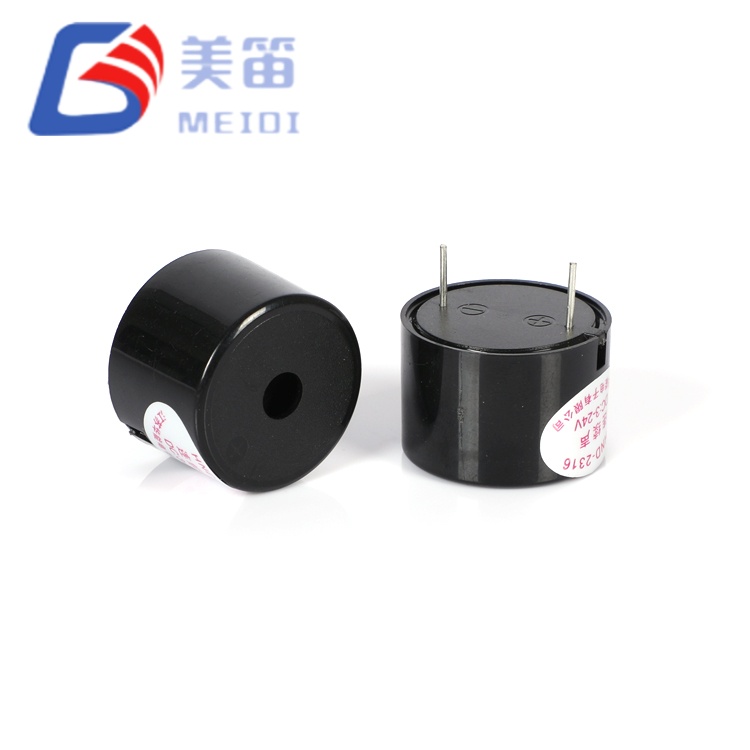

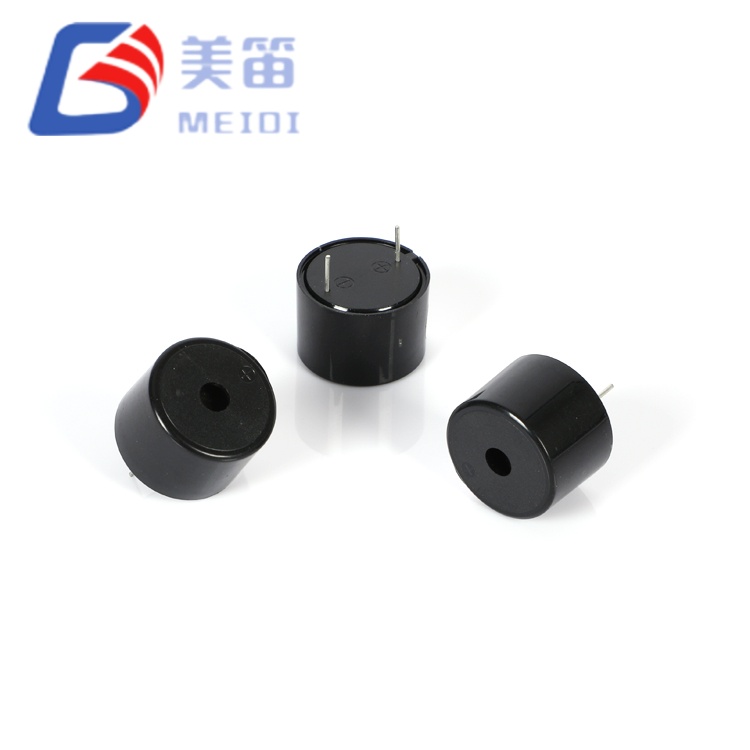

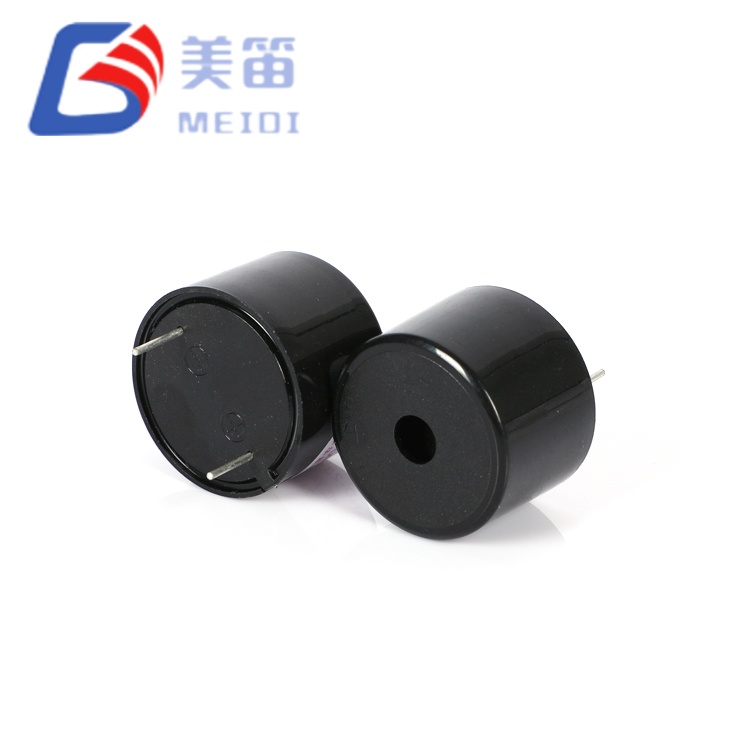

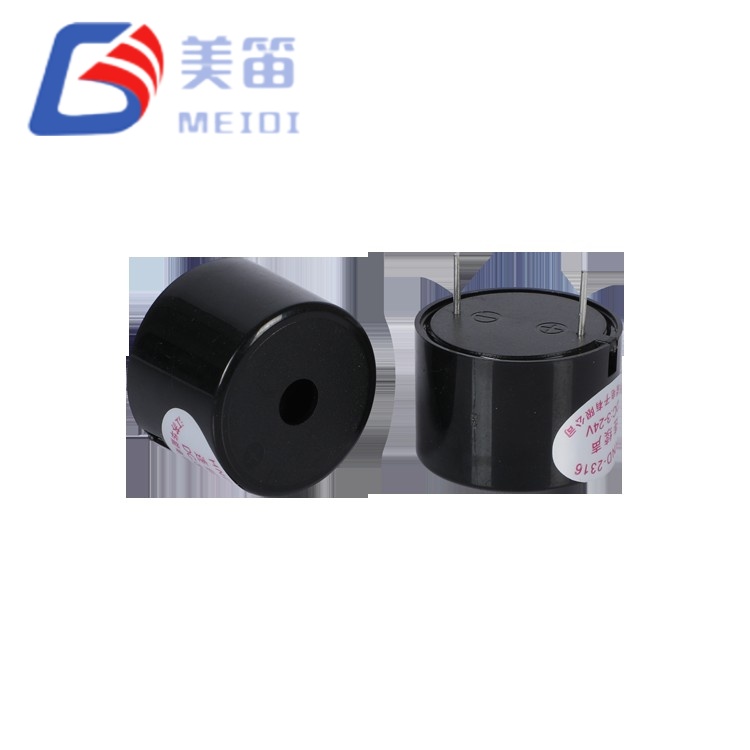

W przypadku urządzeń wyposażonych już w szynę zasilającą prądu stałego aktywny brzęczyk piezoelektryczny 2316 stanowi samodzielne rozwiązanie w zakresie ostrzegania dźwiękowego, które nie wymaga zewnętrznego sterownika audio ani generatora sygnału. Wewnątrz czarnej obudowy z ABS – o średnicy 23 mm i wysokości 16 mm – membrana piezoelektryczna o średnicy Φ23 mm jest połączona z wbudowanym obwodem oscylacyjnym. Przyłożenie dowolnego napięcia pomiędzy 3 V i 24 V DC natychmiast wytwarza dźwięk skupiony na 3000 Hz. Przy zasilaniu nominalnym napięciem 12 V DC poziom ciśnienia akustycznego osiąga co najmniej 90 dB w odległości 10 cm, a pobór prądu pozostaje poniżej 10 mA. Urządzenie waży 5 g i instaluje się je za pomocą standardowych kołków z otworami przelotowymi, co ułatwia integrację z płytkami lutowanymi na fali lub składanymi ręcznie.
Wbudowana oscylacja — napięcie prądu stałego bezpośrednio wytwarza dźwięk o częstotliwości 3000 Hz
Napięcie znamionowe 12 VDC, zakres pracy 3–24 VDC
≥90 dB SPL w odległości 10 cm, pobór ≤10 mA w określonych warunkach testowych
Opakowanie z otworami przelotowymi Φ23,0×16,0mm, 5g
Praca ciągła od -20℃ do +80℃
Obwód wewnętrzny aktywnego brzęczyka piezoelektrycznego 2316 ma topologię samooscylującą, która pobudza membrana piezoelektryczna w rezonansie mechanicznym. Projektant po prostu musi podać napięcie stałe w zakresie 3–24 V; pokładowy układ scalony obsługuje generowanie częstotliwości i kształtowanie przebiegu sterującego. Eliminuje to potrzebę stosowania zewnętrznego źródła zegara i upraszcza układ PCB.
Pobór prądu jest określony na ≤10mA przy pomiarze za pomocą fali prostokątnej 12Vp-p przy 3000 Hz, a rzeczywisty pobór w trybie prądu stałego zwykle spada poniżej 6 mA, jak pokazano w raporcie z testu. Szeroka tolerancja zasilania uwzględnia spadek napięcia akumulatora, nieuregulowane adaptery i wahania magistrali przemysłowej bez wpływu na dźwięk stabilność.
Do lutowania stosuje się zarówno metodę falową (260℃, 4–6 s), jak i ręczną (350℃, 2–5 s). kompatybilny, z maksymalnie 2–3 cyklami termicznymi. Zalecany odstęp pomiędzy obudowa i kąpiel lutownicza mają grubość 2,0 mm.
| Parametr | Wartość | Warunki testu / uwagi |
| Typ produktu | Aktywny brzęczyk piezoelektryczny | — |
| Napięcie znamionowe | 12 V prądu stałego | — |
| Napięcie robocze | 3–24 V prądu stałego | — |
| Częstotliwość rezonansowa | 3000 ± 500 Hz | — |
| Moc dźwięku w odległości 10 cm | ≥90 dB | Fala prostokątna 3000 Hz, 12 Vp-p |
| Bieżące zużycie | ≤10 mA | Fala prostokątna 3000 Hz, 12 Vp-p; specyfikacja ≤10mA; nagłówek raportu z testu może zawierać informację ≤15 mA — patrz raport z testu |
| Temperatura pracy | -20 ℃ ~ +80 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +85 ℃ | Niedziałający |

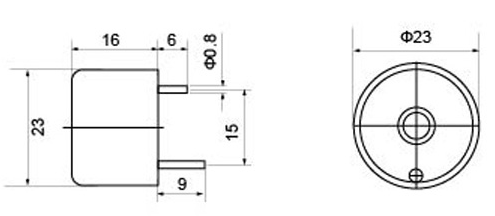

| Wymiary (średnica × wys.) | Φ23 ± 0,5 × 16 ± 0,3 mm | Tylko ciało; tolerancja rysunku ±0,5 mm, jeśli nie podano inaczej |
| Waga | 5 gr | — |
| Materiał obudowy | Czarny ABS | — |
| Pojemność | 12 ± 40% nF | Wartość referencyjna na nagłówek specyfikacji; nie weryfikowane dla każdej próbki |
| Typ mocowania | Otwór przelotowy | Lutowanie falowe/ręczne |
Z każdej partii produkcyjnej HND‑2316 pobierana jest próbka dla następujących siedmiu pozycji sekwencja niezawodności. Warunki te stanowią część planu jakości MEIDI ISO9001 i są zaprojektowane tak, aby odzwierciedlały obciążenia środowiskowe występujące podczas transportu, przechowywanie i eksploatacja.
| Przedmiot testowy | Stan | Kryteria akceptacji |
| Wilgotność | 50 ± 5 ℃, 90–95% wilgotności względnej, 48 godz | Wszystkie specyfikacje spełnione po odzyskaniu |
| Wysoka temperatura | +80 ± 2 ℃, 48 godz | Wszystkie specyfikacje spełnione po odzyskaniu |
| Niska temperatura | -30 ± 2 ℃, 48 godz | Wszystkie specyfikacje spełnione po odzyskaniu |
| Cykl temperaturowy | -30 ℃ ↔ +80 ℃, 30 min przerwy, 5 cykli | Wszystkie specyfikacje spełnione po odzyskaniu |
| Upuszczać | 75 cm do 10 mm twardego drewna, 3 krople | Sprawdzono wygląd i parametry elektryczne |
| Wibracja | 10–55 Hz, pojedyncza amplituda 1,0 mm, osie XYZ, łącznie 0,5 godz. | Brak uszkodzeń mechanicznych i elektrycznych |
| Odporność na ciepło lutowania | 250 ± 5 ℃, 10 ± 0,5 s, odległość korpusu od lutu 2,0 mm | Wymiary i wydajność odpowiadają specyfikacji |

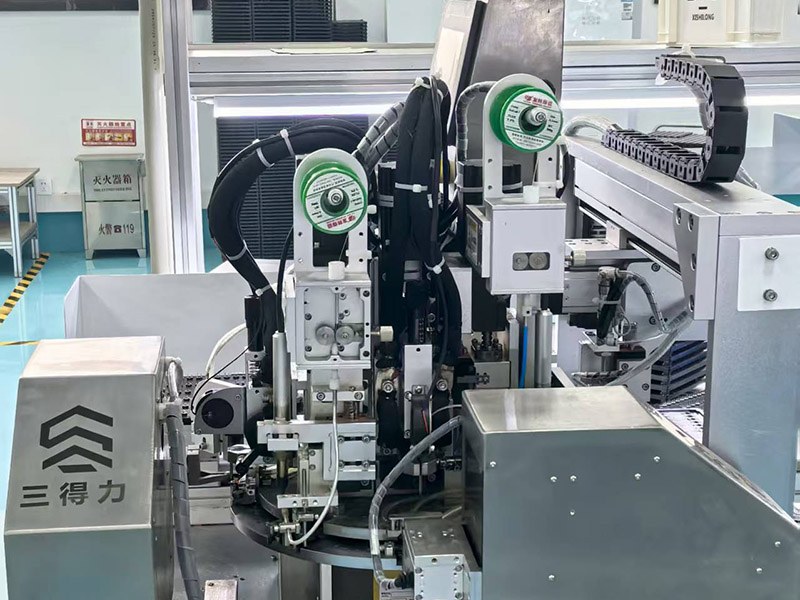

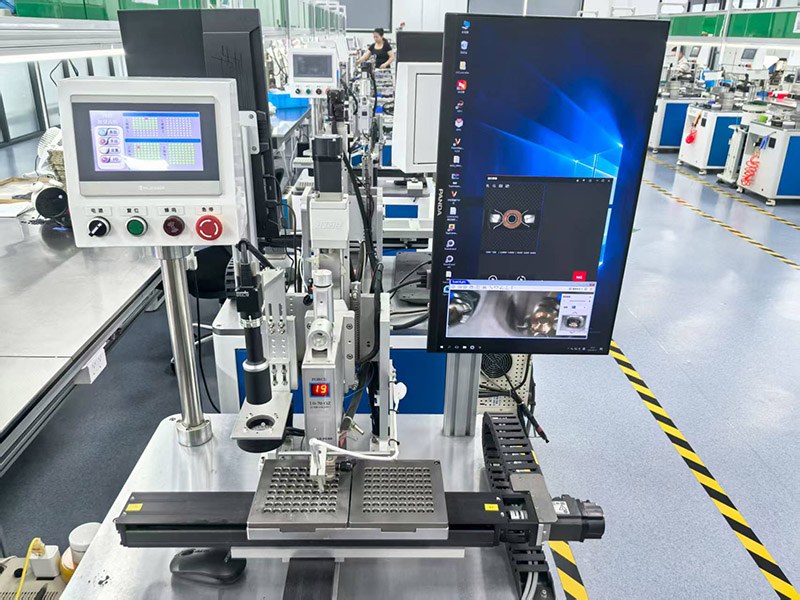

Aktywny brzęczyk piezoelektryczny 2316 jest produkowany w zakładzie produkcyjnym MEIDI w Jiangsu, gdzie zautomatyzowane linie obsługiwać łączenie elementów piezoelektrycznych, montaż PCB, zamykanie obudowy i końcową akustykę testowanie. Każde urządzenie przechodzi kontrolę końca linii, która rejestruje SPL, częstotliwość i prąd przy 12 Vp-p, 3000 Hz. Dane są rejestrowane w celu umożliwienia ich śledzenia. Kontrole w trakcie procesu obejmują weryfikację przychodzącego materiału i połączenie lutowane kontrolę i okresowe pobieranie próbek wiarygodności zgodnie z protokołem opisane powyżej.
Dzięki ponad dziesięcioletniemu doświadczeniu w produkcji brzęczyków, MEIDI utrzymuje wydajność przekraczająca 50 milionów sztuk miesięcznie we wszystkich liniach produktowych, wspierane przez wewnętrzną produkcję form i obróbkę ceramiki. Ta pionowa integracja pomaga zapewnić stabilne dostawy i stałą jakość partii klientom wymagającym zarówno prototypów, jak i dostaw wielkoseryjnych.
Panele stanu maszyn zasilane prądem stałym w fabrykach, pracujące na magistrali 12 V lub 24 V.
Urządzenia medyczne, takie jak monitory pacjenta lub pompy infuzyjne, tam gdzie jest to proste Sygnał alarmowy DC jest wymagany bez dodatkowych linii sygnałowych.
Klawiatury alarmowe i kontrolery dostępu z płytką PCB z otworami przelotowymi.
Samochodowe wskaźniki kabinowe (dzwonek otwartych drzwi, ostrzeżenie o zapięciu pasów bezpieczeństwa) zasilane z szyna akumulatora 12V.
Przenośne przyrządy testowe zasilane z ogniwa litowo-jonowego 3,7 V, wykorzystujące szeroki zakres napięcia, aby zachować słyszalność podczas rozładowywania akumulatora.

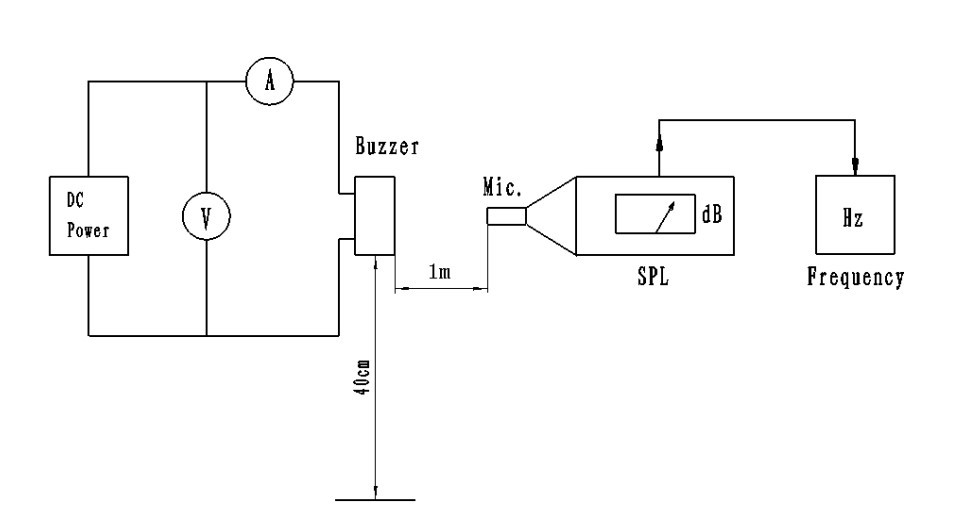

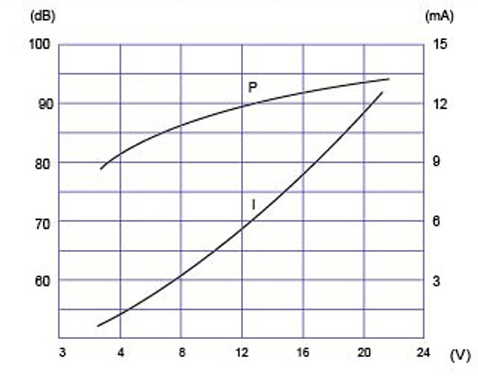

Poniższe dane z dziesięciu próbek zebrano przy użyciu fali prostokątnej 12 Vp-p przy 3000 Hz. Zmierzone wartości SPL (99–105 dB) przekraczają minimum ≥90 dB. Aktualny odczyty (5,00–5,33 mA) mieszczą się w granicach parametru ≤10 mA, a także poniżej wartości ≤15 mA, o której czasami wspomina się w nagłówkach raportów. Częstotliwość pomiary (3050–3200 Hz) mieszczą się w specyfikacji 3000±500 Hz. Wymiary są potwierdzone z tolerancją Φ23×16mm.
| Próbka | SPL (dB) | Prąd (mA) | Częstotliwość (Hz) | Średnica (mm) | Wysokość (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Wniosek: PASS. Wygląd, polaryzacja i kierunek taśmy są zgodne.
1. Stosuj wyłącznie napięcie stałe w zakresie 3–24 V. Mogą wystąpić stany nieustalone lub odwrotna polaryzacja trwale uszkodzić wewnętrzny układ scalony.
2. Obudowa nie jest uszczelniona. Zapobiegaj płynom, pozostałościom topnika lub czyszczeniu przedostawaniu się rozpuszczalników do portu dźwiękowego.
3. W środowiskach z gazami korozyjnymi (np. H₂S, SO₂) należy umieścić brzęczyk w chronionym pomieszczeniu lub zastosuj powłokę ochronną wyłącznie na zaciskach.
4. Wyjście dźwiękowe jest wrażliwe na napięcie zasilania. Sprawdź, czy szyna zasilająca może dostarczyć wymagany prąd, zwłaszcza gdy współużytkowanych jest wiele brzęczyków to samo źródło.
5. Nie blokuj otworu akustycznego. Nawet częściowa niedrożność może się zmniejszyć SPL o kilka decybeli i przesuń częstotliwość.
6. Przechowywać w szczelnie zamkniętych workach ze środkiem osuszającym do czasu montażu. Wilgoć może się utleniać piny i wpływają na lutowność.
1. Czy HND‑2316 potrzebuje sygnału zewnętrznego do wytworzenia dźwięku?
Nie. Wbudowany oscylator generuje sygnał o częstotliwości 3000 Hz zaraz po pojawieniu się napięcia stałego jest stosowany. Nie ma potrzeby stosowania mikrokontrolera, układu scalonego timera ani sygnału PWM.
2. Dlaczego raport z testu wykorzystuje falę prostokątną, gdy brzęczyk działa na zasilaniu DC?
Fala prostokątna 12Vp-p jest standardem charakterystyki stosowanym do weryfikacji akustycznej wydajność w kontrolowanych warunkach elektrycznych. Przy zasilaniu DC, wewnętrzne obwód wytwarza podobny przebieg napędowy. W sprawie danych SPL napędu DC należy skontaktować się z firmą MEIDI.
3. Specyfikacja wspomina o ≤10 mA, ale w nagłówku raportu z testu czasami jest taka informacja ≤15mA. Która wartość ma zastosowanie?
Podstawową specyfikacją jest tabela parametrów produktu ≤10mA. ≤15mA cyfra w niektórych nagłówkach raportów z testów oznacza niespójność dokumentacji. Rzeczywisty pomiary próbek (zwykle około 5 mA) potwierdzają dolną granicę. MEIDI może dostarczyć wyjaśnienia dotyczące specyfikacji Twojego zamówienia.
4. Czy mogę używać HND‑2316 z zasilaniem mikrokontrolera 3,3 V?
Tak, o ile szyna 3,3 V mieści się w zakresie roboczym 3–24 V i może źródło wymaganego prądu. SPL będzie niższy niż przy 12V; skontaktuj się z MEIDI w sprawie krzywe charakterystyki napięcia względem SPL.
5. Jaki profil lutowniczy jest zalecany do lutowania na fali?
Lutowanie na fali w temperaturze 260±5℃ przez 4–6 sekund, przynajmniej przy zachowanej obudowie 2,0 mm od fali lutowniczej. Dozwolone są maksymalnie 2–3 przejazdy. Lutowanie ręczne w godz Dopuszczalna jest również temperatura 350℃ przez 2–5 s.
6. Czy HND‑2316 nadaje się do użytku na zewnątrz?
Zakres temperatur roboczych obsługuje łagodne warunki zewnętrzne, ale obudowa nie jest odporna na warunki atmosferyczne. Jeśli możliwe jest narażenie na deszcz lub kurz, umieść je brzęczyk znajduje się w wentylowanej, wodoodpornej obudowie.
Do arkuszy danych, charakterystyki przetwornicy prądu stałego, raportów niezawodności lub zastosowań wsparcie dla HND‑2316, skontaktuj się z MEIDI i przedstawij swoje wymagania. Inżynieria Odpowiedź następuje zazwyczaj w ciągu jednego dnia roboczego.
