Wykonawca „Energooszczędny”.

A brzęczyk piezoelektrycznyzyskuje reputację energooszczędnego urządzenia w świecie alarmów dźwiękowych, ponieważ wytwarza dźwięk z elementu ceramicznego, który prawie nie potrzebuje prądu ciągłego. Dla inżynierów produktu i zespołów zaopatrzeniowych budujących urządzenia zasilane bateryjnie ta pojedyncza właściwość decyduje o tym, czy projekt może działać miesiącami, czy też wyczerpuje się w ciągu tygodni. W tym przewodniku wyjaśniono, jak działa brzęczyk piezoelektryczny, dlaczego jego pobór prądu pozostaje bliski zeru i jak go określić przed masową produkcją.

W przeciwieństwie do swojego elektromagnetycznego kuzyna, brzęczyk piezoelektryczny opiera się na efekcie piezoelektrycznym, a nie na cewce i magnesie. Różnica nie jest tylko akademicka: zmienia napięcie, prąd i obwód napędowy, które kupujący musi zaplanować, a także wyznacza górny limit czasu, przez który produkt może włączać alarm w małej komórce.

Czym właściwie jest brzęczyk piezoelektryczny

Nazwa opisuje mechanizm. Brzęczyk piezoelektryczny przekształca energię elektryczną w dźwięk, wykorzystując efekt piezoelektryczny niektórych materiałów ceramicznych. Kiedy napięcie zostanie przyłożone do spolaryzowanej płytki ceramicznej, płyta zmienia kształt; odwróć polaryzację i wszystko się zmieni. Zasilaj go napięciem przemiennym o odpowiedniej częstotliwości, a płyta wibruje na tyle szybko, że wypycha słyszalny dźwięk w powietrze. Ponieważ brzęczyk piezoelektryczny nie potrzebuje cewki, aby pozostać pod napięciem, jego prąd spoczynkowy to w istocie wyciek kondensatora, a nie stały pobór uzwojenia.

Jak efekt piezoelektryczny zamienia napięcie w dźwięk

Wewnątrz brzęczyka piezoelektrycznego cienki ceramiczny krążek jest połączony z metalową płytką. Przyłożenie napięcia zmiennego powoduje, że ceramika rozszerza się i kurczy w kierunku płaskim, podczas gdy metalowa płyta stawia opór, w wyniku czego łączony element wygina się w górę i w dół. To zginanie jest źródłem dźwięku. Element jest dostrojony tak, aby jego rezonans mechaniczny mieścił się w słyszalnym paśmie, a obudowa kształtuje sygnał wyjściowy w użyteczny ton. Dlatego brzęczyk piezoelektryczny jest często nazywany ceramicznym generatorem dźwięku: sama ceramika jest częścią aktywną.

Podstawowe elementy brzęczyka

Trzy części decydują o tym, jak brzmi brzęczyk piezoelektryczny i jak łatwo jest go zamontować:

• Piezoelektryczna płyta ceramiczna: element aktywny, który ugina się pod napięciem.
• Podłoże metalowe: płyta mosiężna lub nierdzewna, która ustala kierunek zgięcia i sztywność.
• Obudowa i zaciski: chroń element i zdefiniuj ślad przewodu lub SMD.

Grubość i średnica ceramiki oraz sztywność metalowego podłoża wyznaczają częstotliwość rezonansową i poziom ciśnienia akustycznego, jaki może osiągnąć brzęczyk. Dobrze zbudowany brzęczyk piezoelektryczny utrzymuje te wartości w powtarzalnych partiach, co przy skalowaniu zamówień ma większe znaczenie niż pojedyncza doskonała próbka.

Pojemność i impedancja: dlaczego brzęczyk piezoelektryczny prawie nie pobiera prądu

Najważniejszym elektrycznym faktem dotyczącym brzęczyka piezoelektrycznego jest to, że zachowuje się on jak kondensator. Typowy element ma pojemność kilkudziesięciu nanofaradów, więc w spoczynku prawie nie pobiera prądu. Obwód napędowy dostarcza prąd jedynie do ładowania i rozładowywania tej pojemności przy częstotliwości roboczej. Dlatego brzęczyk piezoelektryczny może włączyć alarm z baterii monetowej, która w ciągu kilku godzin zagłuszyłaby brzęczyk elektromagnetyczny. W przypadku projektów zasilanych bateryjnie prąd bliski zera jest powodem, dla którego domyślnym wyborem jest brzęczyk piezoelektryczny.

Aktywny i pasywny brzęczyk piezoelektryczny

Brzęczyk piezoelektryczny jest dostępny w dwóch wersjach napędu. Wersja z własnym napędem lub aktywna ma wbudowany oscylator i emituje stały dźwięk w momencie podłączenia zasilania. Wersja pasywna nie ma oscylatora i zależy od fali prostokątnej z kontrolera hosta, aby ustawić wysokość i wzór. Właściwy wybór zależy od tego, ile kontroli barwy potrzebuje produkt i ile oprogramowania sprzętowego chce napisać zespół. Aktywny brzęczyk piezoelektryczny skraca cykl projektowania; pasywny umożliwia produktowi odtwarzanie własnych melodii.

Brzęczyk piezoelektryczny a brzęczyk elektromagnetyczny

Jakiśbrzęczyk elektromagnetycznypobiera większy prąd przy niższym napięciu, ponieważ jego cewka musi pozostać pod napięciem, podczas gdy brzęczyk piezoelektryczny przy wyższym napięciu prawie nie pobiera prądu, ponieważ jest to obciążenie pojemnościowe. Praktyczny wynik jest jasny: w przypadku czujnika drzwi zasilanego baterią guzikową brzęczyk piezoelektryczny może włączać się przez rok, podczas gdy brzęczyk elektromagnetyczny może wyczerpać tę samą komórkę w ciągu kilku dni. Kompromisem jest złożoność napędu: brzęczyk piezoelektryczny często wymaga szyny o wyższym napięciu i zewnętrznego oscylatora lub sterownika, podczas gdy brzęczyk elektromagnetyczny jest zadowolony z zasilania logicznego. Wybierz brzęczyk piezoelektryczny, gdy dominuje efektywność energetyczna; wybierz typ elektromagnetyczny, gdy wystarczy prosty sygnał dźwiękowy o niskim napięciu prądu stałego.

Kluczowe parametry elektryczne, z którymi kupujący powinni się zapoznać

Cztery liczby decydują o tym, czy brzęczyk piezoelektryczny pasuje do płytki. Napięcie znamionowe jest zwykle wyższe niż napięcie części elektromagnetycznej, zwykle od 3 V do 30 V, w zależności od rozmiaru elementu. Należy sprawdzić pojemność przy napięciu znamionowym, ponieważ określa ona prąd napędu i wymaganą siłę sterownika. Częstotliwość rezonansowa określa ton, a prąd przy napięciu znamionowym określa budżet mocy. Kupujący powinien projektować według najgorszego przypadku, a nie typowej linii z katalogu, ponieważ zarówno napięcie, jak i pojemność wpływają na poziom ciśnienia akustycznego.

Częstotliwość rezonansowa i poziom ciśnienia akustycznego

Poziom ciśnienia akustycznego, czyli SPL, mierzony w dB w odległości 10 cm, to wartość najczęściej sprawdzana przez QC i serwis terenowy. Brzęczyk piezoelektryczny o głośności około 85 dB w odległości 10 cm jest wystarczająco głośny do większości zadań związanych z alarmami i powiadomieniami. Ponieważ SPL zależy od napięcia napędu i częstotliwości rezonansowej, kupujący powinien potwierdzić dokładne warunki testowe, a nie tylko numer nagłówka. Niewielka zmiana napięcia napędu może przesunąć SPL o kilka dB, dlatego punkt testowy musi odpowiadać rzeczywistemu zastosowaniu.

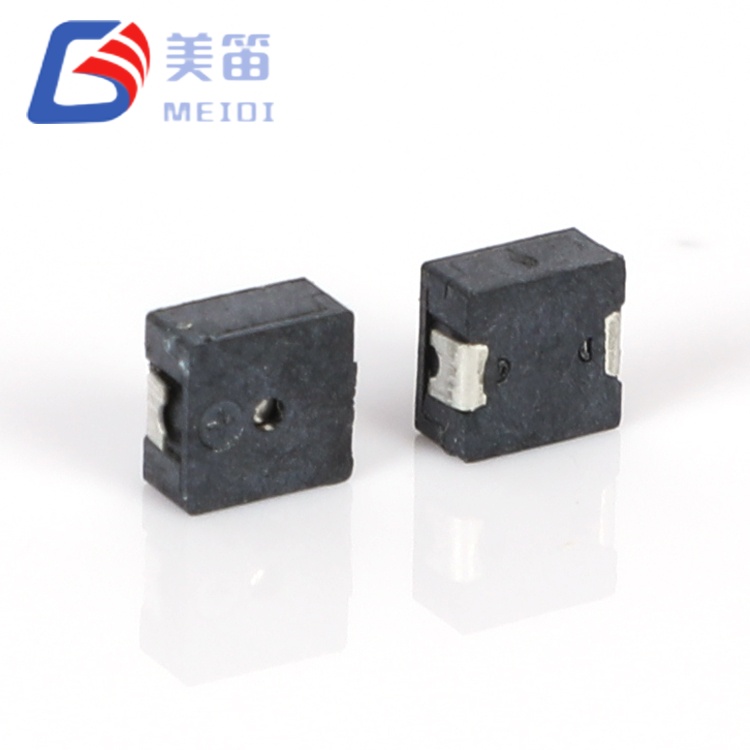

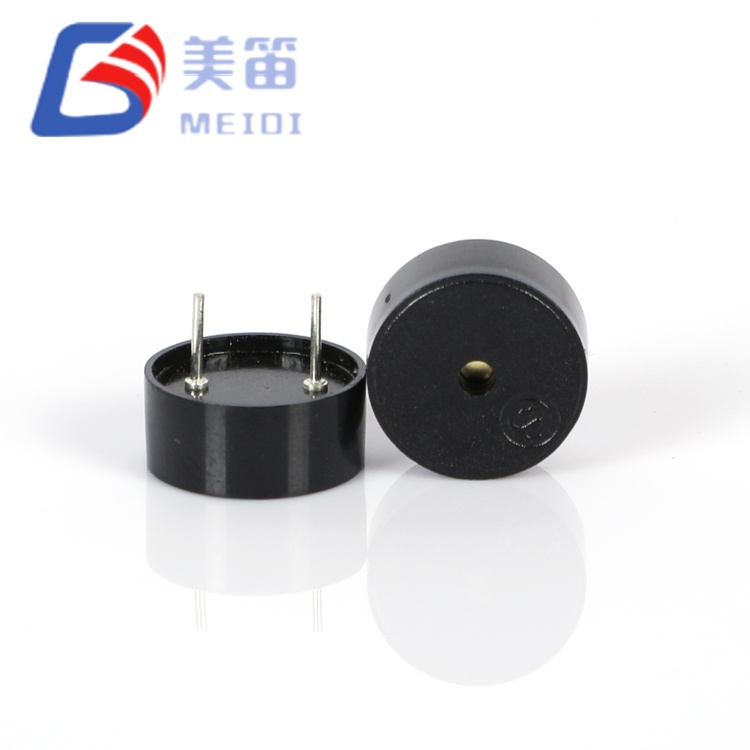

Opakowania SMD i przelotowe

Do produkcji typu „pick and place” brzęczyki piezoelektryczne SMD odcinają ręczne wkładanie i podnoszą stałą objętość. Style z otworami przelotowymi i przewodami nadal nadają się do montażu ręcznego lub płyt, które wymagają dodatkowego mechanicznego odciążenia. Rodzaj przewodu powinien odpowiadać procesowi fabrycznemu, aby brzęczyk piezoelektryczny nigdy nie stał się wąskim gardłem, gdy zamówienia są skalowane od prototypu do produkcji masowej.

Obwód napędowy i kształt fali

Aktywny brzęczyk piezoelektryczny prosi tylko o zasilanie prądem stałym, a wbudowany oscylator zajmuje się resztą. Pasywny brzęczyk piezoelektryczny potrzebuje fali prostokątnej, której częstotliwość ustala ton, a oprogramowanie układowe sterownika jest właścicielem wzorca dźwięku. Ponieważ element ma charakter pojemnościowy, sterownik musi obsługiwać prąd ładowania i rozładowania, a nie stałe obciążenie DC. Kupujący powinni potwierdzić, że istniejący mikrokontroler może oszczędzić zegar i styki, w przeciwnym razie oszczędności poniesione na tej części zostaną utracone na skutek pracy z oprogramowaniem.

Typowe zastosowania brzęczyka

Lista kontrolna wyboru przed zakupem

• Napięcie znamionowe i zakres napięcia roboczego oraz pojemność przy napięciu znamionowym.
• Częstotliwość rezonansowa i jej tolerancja, ponieważ wysokość tonu musi pozostawać w oknie akustycznym.
• Poziom ciśnienia akustycznego (SPL) w dB w odległości 10 cm przy określonym napięciu i odległości.
• Rodzaj przewodu: SMD, przelotowy lub drutowy, dopasowany do montażu.
• W przeciwieństwie do typu elektromagnetycznego określonego przez impedancję cewki, brzęczyk piezoelektryczny jest definiowany przez pojemność, więc obwód napędowy musi pasować.
• Temperatura pracy i status zgodności z RoHS lub CE z dokumentami.

Wspólne punkty kontroli i kontrola jakości

Podczas kontroli przychodzącej brzęczyk piezoelektryczny jest sprawdzany pod kątem częstotliwości rezonansowej, pojemności i SPL pod kątem uzgodnionej tolerancji, ponieważ te trzy liczby decydują o tym, co usłyszy użytkownik końcowy. Stabilny brzęczyk utrzymuje to samo zachowanie dźwięku w powtarzających się partiach, dlatego też spójność partii fabrycznej ma większe znaczenie niż pojedyncza doskonała próbka pobrana z partii demonstracyjnej.

Dlaczego brzęczyk piezoelektryczny wygrywa w produktach zasilanych bateryjnie

Brzęczyk piezoelektryczny ma swoje miejsce w konstrukcjach przenośnych, ponieważ jest tani, wytrzymały i zadziwiająco wydajny. Podczas gdy brzęczyk elektromagnetyczny wyczerpałby ogniwo, aby utrzymać dźwięk, brzęczyk piezoelektryczny pobiera mikroampery pomiędzy sygnałami dźwiękowymi i pobiera energię tylko podczas krótkiego ładowania i rozładowywania ceramiki. W przypadku produktów, które muszą uruchamiać alarm przez wiele miesięcy przy użyciu ogniwa monetowego, brzęczyk piezoelektryczny jest nie tylko skutecznym wyborem, ale często jest także jedynym wyborem, który pozwala na zrównoważenie budżetu baterii.

Jak przetestować brzęczyk na ławce

Do szybkiej kontroli na stanowisku laboratoryjnym wykorzystuje się zasilacz regulowany ustawiony na napięcie znamionowe, miernik poziomu dźwięku w odległości 10 cm i licznik częstotliwości na wyjściu. W przypadku pasywnego brzęczyka piezoelektrycznego generator funkcyjny dostarcza falę prostokątną. Rejestracja SPL, pojemności i częstotliwości rezonansowej dla kilku próbek tworzy linię bazową przychodzącej kontroli i pokazuje, czy partia brzęczyka jest stabilna, zanim dotrze do linii.

Jak wybrać odpowiednią fabrykę brzęczyków

Kiedy kupujący porównuje oferty z więcej niż jednej fabryki brzęczyków, najniższa wycena rzadko jest najbezpieczniejsza. Kompetentny dostawca dokumentuje napięcie znamionowe, pojemność, SPL i częstotliwość rezonansową dla każdego modelu, dostarcza pliki RoHS i CE bez konieczności ścigania, a na żądanie może pokazać dane dotyczące spójności powtarzających się partii. W przypadku programów OEM i dystrybutorów wsparcie w zakresie próbek, niestandardowe etykietowanie i stabilne terminy realizacji sygnalizują, czy fabryka jest zbudowana z myślą o długoterminowych dostawach, a nie o jednorazowych zamówieniach.

Jakość, zgodność i dostawy

Dokumentacja RoHS i CE powinna być dostarczana z brzęczykiem piezoelektrycznym. W przypadku programów OEM zapytaj o spójność partii, stabilność czasu realizacji oraz o to, czy fabryka może obsługiwać niestandardowe etykietowanie, pakowanie lub konfigurację styków brzęczyka. Dostawca, który traktuje zgodność jako domyślną, a nie przysługę, chroni kupującego przed problemami celnymi i audytowymi na dalszych etapach.

Często zadawane pytania

P: Czy brzęczyk piezoelektryczny to to samo co brzęczyk piezoelektryczny?
O: Tak. Brzęczyk piezoelektryczny to po prostu krótsza nazwa tego samego ceramicznego urządzenia piezoelektrycznego.

P: Dlaczego pobiera mniej prądu niż brzęczyk elektromagnetyczny?
Odp.: Element ceramiczny to kondensator, więc pobiera prąd tylko do ładowania i rozładowywania przy częstotliwości napędu, a nie do utrzymywania napięcia jak cewka.

P: Czy powinienem wybrać aktywny czy pasywny alarm baterii?
Odp.: albo działa; aktywny brzęczyk piezoelektryczny jest prostszy w sterowaniu, podczas gdy pasywny zapewnia niestandardową kontrolę tonu, jeśli oprogramowanie sprzętowe to umożliwia.

P: Czy brzęczyki Meidi są dostarczane z dokumentami zgodności?
O: Tak. Produkty Meidi są objęte dokumentacją związaną z RoHS i CE, a fabryka może zapewnić wsparcie w zakresie próbek i eksportu dla kwalifikowanych projektów OEM i dystrybutorów.

Przypomnienie o zakupach

Wybierz brzęczyk piezoelektryczny w zależności od zastosowania i budżetu mocy, a nie najniższej ceny jednostkowej, ponieważ niewłaściwy styl napędu może spowodować cykl oprogramowania układowego i ponowną próbkę, która będzie kosztować więcej niż sama część. Gdy priorytetem jest efektywność energetyczna, brzęczyk piezoelektryczny zwykle zwraca swoją niewielką premię w postaci żywotności baterii i niezawodności w terenie.
