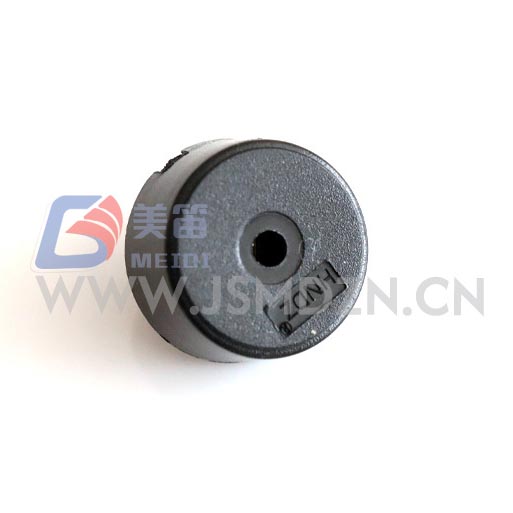

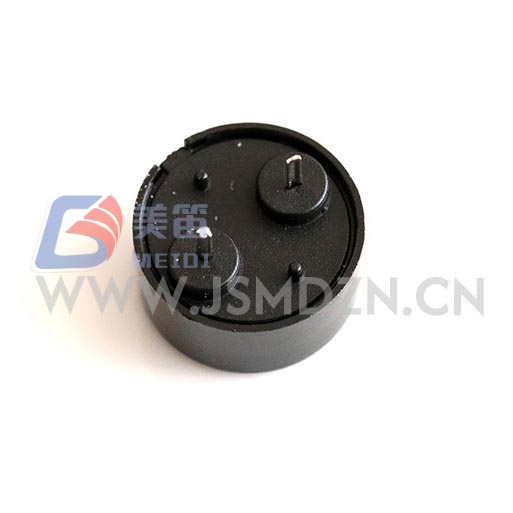

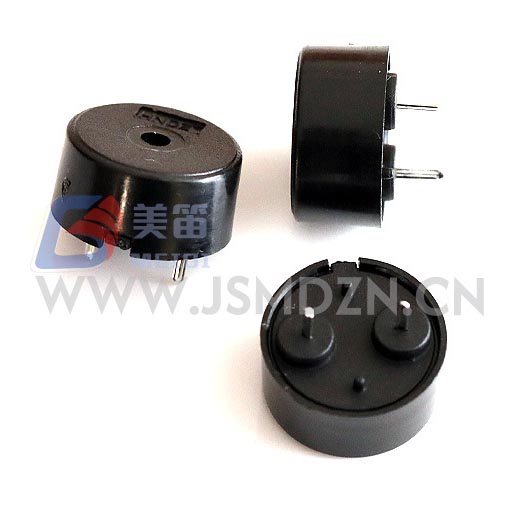

Piezoelektryczny pasywny brzęczyk z kołkiem Pogo 1404 to kompaktowy pasywny brzęczyk z otworem przelotowym, który opiera się na zewnętrzny sygnał napędu AC w celu wygenerowania dźwięku. O średnicy 13,8 mm i średnicy 13,8 mm niski profil wynoszący zaledwie 4,0 mm, pasuje do układów PCB o ograniczonej przestrzeni. 5Vp-p Fala prostokątna przy 4000 Hz wytwarza poziom ciśnienia akustycznego co najmniej 80 dB 10cm przy pobieraniu nie więcej niż 10mA. Obwód napędowy może przyjmować sygnały od 1 V do 30 V pomiędzy wartościami szczytowymi, co zapewnia projektantom elastyczność w zakresie wykorzystania poziomu logicznego wyjścia bezpośrednio lub zwiększ napięcie, aby uzyskać większą głośność. Jego czarna obudowa z PBT wytrzymuje temperatury lutowania ręcznego i działa niezawodnie od -20 ℃ do +70℃.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Piezoelektryczny pasywny brzęczyk (przelotowy) | — |
| Napięcie znamionowe | 5 Vp-p | Warunek testu referencyjnego |
| Napięcie robocze | 1 – 30 Vp-p | Zakres sygnału sterującego |
| Moc dźwięku w odległości 10 cm | ≥ 80 dB | Fala prostokątna 5 Vp-p, 4000 Hz |
| Bieżące zużycie | ≤ 10 mA | Fala prostokątna 5 Vp-p, 4000 Hz |
| Częstotliwość rezonansowa | 4000 Hz | W specyfikacji nie podano tolerancji |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |
| Wymiary (średnica × wys.) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Korpus bez szpilek |
| Waga | 0,67 ± 0,1 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie ręczne ★ | 350 ± 10 ℃, 2–5 s | Zalecane 2–3 cykle |
| Odporność na ciepło lutowania | 250 ± 5 ℃, 10 ± 0,5 s | Korpus 2,0 mm od lutowania |
| NIE. | SPL (dB) | Prąd (mA) | Pojemność (nF) | Średnica (mm) | Hmm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Te przykładowe wyniki pokazują typowy rozkład produkcji. Gwarantowane Granice wydajności są określone w powyższych specyfikacjach. Pojemność wartości pojawiają się w nagłówku raportu z testu i nie są częścią głównego parametru stół. Aby uzyskać dane testowe dotyczące konkretnej partii, należy skontaktować się z firmą MEIDI.
Ponieważ ten brzęczyk jest elementem pasywnym, wymaga zewnętrznego kształtu fali prądu przemiennego do operacji. Mikrokontroler GPIO skonfigurowany jako wyjście PWM przy 4000 Hz jest powszechnym rozwiązaniem. Gdy napięcie logiczne wynosi 3,3 V lub 5 V, sygnał wyjściowy dźwięku będzie niższy niż znamionowe 80 dB; prosty bufor tranzystorowy może podnieść poziom napędu do żądanego napięcia w przedziale 1–30 Vp-p. The pojemnościowy charakter brzęczyka, zwykle około 12 nF, powoduje krótkotrwały prąd skoki podczas przejść sygnału. Mały rezystor szeregowy w zakresie 100–330 Ω pomaga ograniczyć prądy szczytowe bez zauważalnego zmniejszania głośności.
Do montażu produkcyjnego zaleca się lutowanie ręczne w temperaturze 350 ℃ przez 2–5 sekund na złącze, przy maksymalnie trzech cyklach termicznych. Zachowaj obudowę co najmniej 2,0 mm od lutownicy, aby zapobiec deformacji.
Piezoelektryczny pasywny brzęczyk 1404 z kołkiem Pogo jest produkowany zgodnie z systemem jakości ISO9001 firmy MEIDI. Każda partia produkcyjna przechodzi szereg testów niezawodności określonych w specyfikacja produktu. Testy te obejmują:
Ekspozycja na wilgoć w temperaturze 50°C i wilgotności względnej 90–95% przez 48 godzin, a następnie 2 godziny odzysk temperatury pokojowej przed pomiarem.
Przechowywanie w wysokiej temperaturze +80℃ przez 48 godzin i przechowywanie w niskiej temperaturze w -30℃ przez 48 godzin, każdy z 2-godzinnym okresem rekonwalescencji.
Cykliczne zmiany temperatury od -30 ℃ do +80 ℃ z 30-minutowymi przerwami, powtarzane przez pięć cykli, a następnie regeneracja przez 2 godziny.
Test upadku z wysokości 75 cm na deskę z twardego drewna (trzy krople) i wibracje przetestuj przemiatanie od 10 Hz do 55 Hz przy amplitudzie 1,0 mm przez łącznie 0,5 godziny.
Test odporności cieplnej lutu z przewodami zanurzonymi w roztopionym lutowiu o godz 250℃ przez 10 sekund, zachowując odstęp 2,0mm od obudowy.
Po każdym teście wszystkie parametry elektryczne i wymiarowe muszą spełniać oryginalna specyfikacja. Aby uzyskać szczegółowe raporty z testów, skontaktuj się z MEIDI określonych partii produkcyjnych.
Pasywna konstrukcja HNR-1404 PA7.5 doskonale pasuje do sprzętu, który już generuje sygnał PWM lub sygnał prostokątny. Przyrządy zasilane bateryjnie Korzyści wynikają z niskiego prądu sterującego i braku spoczynkowego oscylatora załadować. Panele przemysłowe działające na szynach 12 V lub 24 V DC mogą bezpośrednio napędzać brzęczyk w ramach szerokiej tolerancji napięcia. Elektronika użytkowa, np czujniki inteligentnego domu lub ręczne testery również doceniają niewielkie rozmiary i montaż przez otwór. Do wszelkich zastosowań, które mogą wymagać specjalnych certyfikaty bezpieczeństwa lub regulacyjne, prosimy wcześniej sprawdzić w MEIDI sfinalizowanie projektu.
Jakiego rodzaju sygnału sterującego potrzebuje ten brzęczyk?
Wymaga sygnału prądu przemiennego, zazwyczaj fali prostokątnej lub PWM w przybliżeniu 4000 Hz. Stałe napięcie prądu stałego nie będzie powodować dźwięku i może spowodować uszkodzenie element piezoelektryczny.
Czy mogę sterować nim bezpośrednio z pinu mikrokontrolera?
Tak, jeśli napięcie wyjściowe na pinach mieści się w zakresie 1–30Vp-p. Przy 3,3 V lub poziomach logicznych 5 V, moc wyjściowa dźwięku będzie niższa od znamionowej wartości 80 dB. A można dodać bufor tranzystorowy w celu zwiększenia napięcia napędu i głośności.
Jaka metoda lutowania jest zalecana?
Standardową metodą jest lutowanie ręczne za pomocą żelazka nastawionego na temperaturę 350℃. Każdy spoinę należy podgrzać przez 2–5 sekund i wykonać maksymalnie trzy cykle dodatkowej obróbki akceptowalne. Unikaj bezpośredniego kontaktu obudowy z lutem.
Do kompletnych arkuszy danych, wykresów odpowiedzi częstotliwościowej lub testów specyficznych dla partii raportów, prosimy o kontakt z firmą MEIDI w celu przedstawienia wymagań projektowych. Inżynieria wsparcie zazwyczaj odpowiada w ciągu jednego dnia roboczego.
