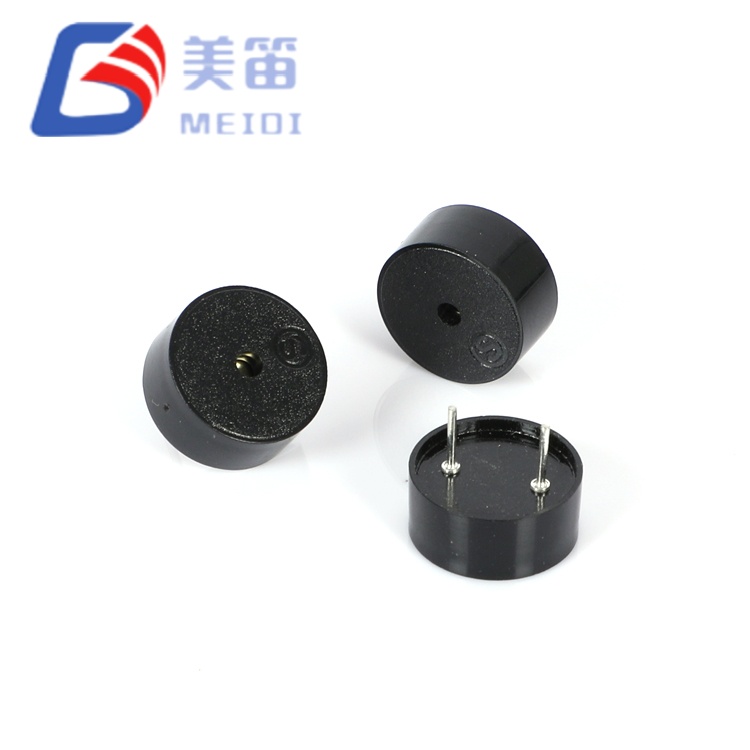

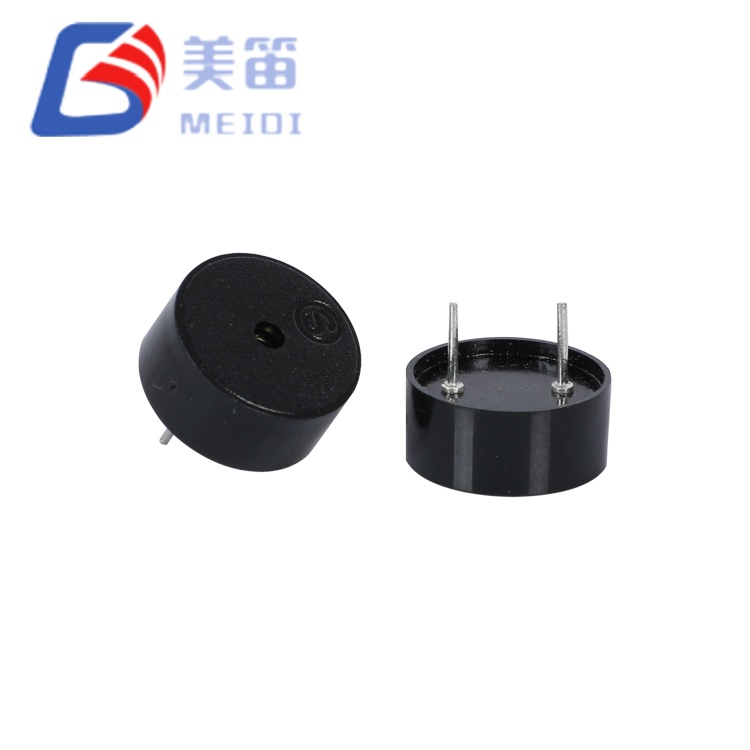

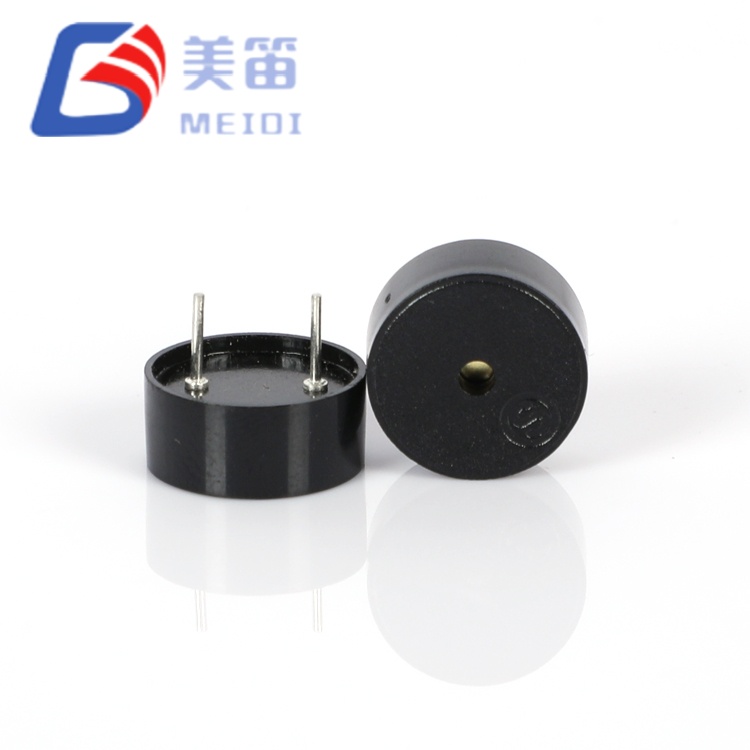

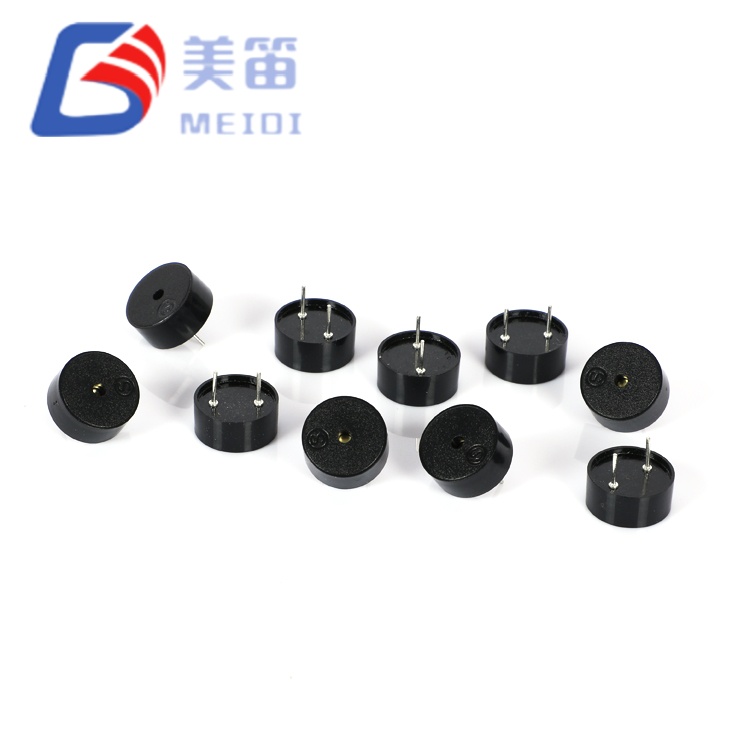

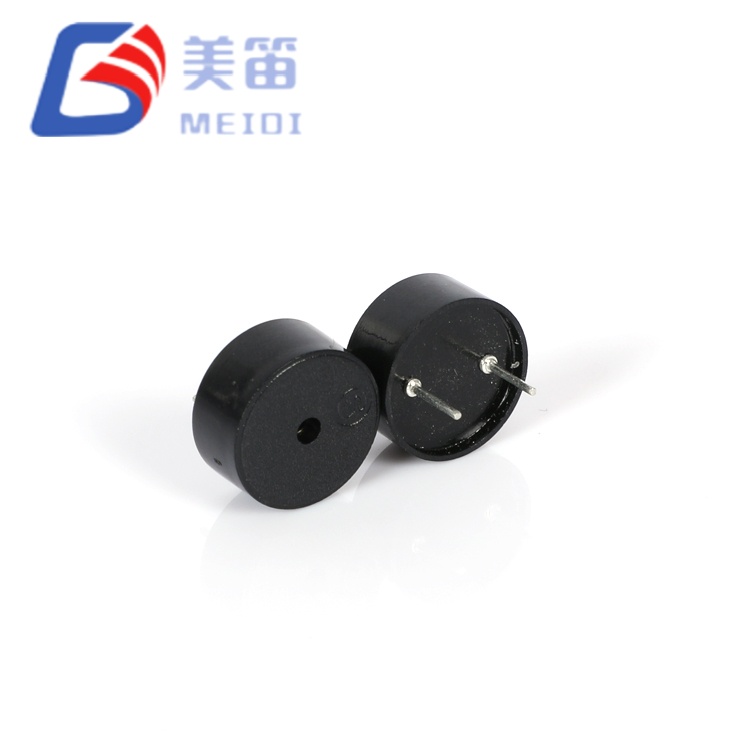

Piezoelektryczny pasywny brzęczyk z kołkiem Pogo 1255 to pasywny sygnalizator akustyczny z otworem przelotowym, który wykorzystuje zewnętrzne źródło prądu przemiennego. sygnał napędowy w celu wytworzenia sygnału dźwiękowego. Średnica 12,5 mm i średnica 5,5 mm pod względem wysokości mieści się w ciasnych przestrzeniach PCB, zapewniając jednocześnie minimalne ciśnienie akustyczne 80 dB w odległości 10 cm przy zasilaniu falą prostokątną 5 Vp-p przy 4000 Hz. Aktualny w tych warunkach pobór prądu pozostaje na poziomie 10 mA lub niższym, a napęd pozostaje na poziomie 10 mA napięcie może wynosić od 1 V do 30 V międzyszczytowe, co umożliwia bezpośrednie połączenie do wyjść na poziomie logicznym lub do magistrali przemysłowych o wyższym napięciu. Czarny PBT obudowa obsługuje zarówno lutowanie na fali, jak i ręczne i działa w zakresie: zakres temperatur od -20 ℃ do +70 ℃.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Piezoelektryczny pasywny brzęczyk (przelotowy) | — |
| Napięcie znamionowe | 5 Vp-p | Warunek testu referencyjnego |
| Napięcie robocze | 1 – 30 Vp-p | Zakres sygnału sterującego |
| Moc dźwięku w odległości 10 cm | ≥ 80 dB | Fala prostokątna 5 Vp-p, 4000 Hz |
| Bieżące zużycie | ≤ 10 mA | Fala prostokątna 5 Vp-p, 4000 Hz |
| Częstotliwość rezonansowa | 4000 ± 500 Hz | W warunkach znamionowych |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |
| Wymiary (średnica × wys.) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Korpus bez szpilek |
| Waga | 0,60 ± 0,2 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie na fali ★ | 260 ± 5 ℃, 4–6 s | Zalecane 2–3 cykle |
| Lutowanie ręczne ★ | 350 ± 10 ℃, 2–5 s | Zalecane 2–3 cykle |
| Odporność na ciepło lutowania | 250 ± 5 ℃, 10 ± 0,5 s | Korpus 2,0 mm od lutowania |
Poniższa tabela zawiera pomiary z 10-jednostkowej próbki testowanej przy 5 Vp-p, Fala prostokątna 4000 Hz. Wyniki ilustrują typową jednorodność produkcji i nie są gwarantowanymi limitami. Aby zapoznać się z określonym zakresem wydajności, patrz powyższe specyfikacje techniczne.
| NIE. | SPL (dB) | Prąd (mA) | Pojemność (nF) | Średnica (mm) | Hmm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Wartości pojemności pochodzą z nagłówka raportu z testu i nie są jego częścią podstawową specyfikację. Aby uzyskać dane dotyczące konkretnej partii produkcyjnej, należy skontaktować się z firmą MEIDI.
Ponieważ piezoelektryczny pasywny brzęczyk 1255 z pinem Pogo jest brzęczykiem pasywnym, zależy to od systemu hosta aby zapewnić falę prostokątną lub sygnał PWM skupiony na 4000 Hz. Mikrokontroler wyjście timera może służyć jako bezpośrednie źródło, chociaż ciśnienie akustyczne będzie niższe przy poziomach logicznych 3,3 V lub 5 V niż przy pełnej wydajności 30 Vp-p. Dodanie prostego bufora tranzystorowego lub sterownika bramki logicznej pomiędzy pinami MCU a brzęczyk pozwala na zwiększenie amplitudy napędu niezależnie od zasilanie mikrokontrolera. Obciążenie pojemnościowe, zwykle około 12nF, powoduje krótkie szczyty prądu na każdym zboczu sygnału. Mały rezystor szeregowy (100 Ω do 330 Ω) pomaga ograniczyć te wartości szczytowe, zachowując jednocześnie moc akustyczną.
Obsługiwane jest lutowanie na fali i ręczne. Wykonuje się lutowanie na fali w temperaturze 260℃ przez 4–6 sekund i lutowanie ręczne w temperaturze 350℃ przez 2–5 sekund. Dozwolone są maksymalnie trzy cykle termiczne, a obudowa musi pozostać w temperaturze co najmniej 2,0 mm od kąpieli lutowniczej lub końcówki żelazka.
MEIDI stosuje siedmioelementowy protokół niezawodności dla każdej partii produkcyjnej HNR‑1255 PA6.5, zgodny ze specyfikacją produktu. Testowanie sekwencja obejmuje przedłużoną ekspozycję na wilgoć, wysoką i niską temperaturę magazynowanie, cykle termiczne, spadek mechaniczny, wibracje i ciepło lutowania opór. Po każdym obciążeniu części mogą zregenerować się w pomieszczeniu temperaturze przez dwie godziny przed weryfikacją elektryczną i wymiarową. Wszystkie testy przeprowadzane są w ramach obowiązującej w firmie normy ISO9001 certyfikowany system jakości oraz raporty na poziomie partii przesyłki objętościowe.
Pasywna architektura tego brzęczyka dobrze pasuje do projektów, które już generuje sygnał wyjściowy PWM lub prostokątny. Działający sprzęt przenośny z akumulatorów może skorzystać ze skromnego prądu napędu 10 mA i brak spoczynkowego obciążenia oscylatora. Panele przemysłowe na 12V lub Zasilacze 24 V DC mogą sterować brzęczykiem bezpośrednio w szerokim zakresie napięcia tolerancja. Elektronika użytkowa, taka jak inteligentne czujniki domowe i urządzenia przenośne narzędzia diagnostyczne również doceniają powierzchnię 12,5 mm. Do zastosowań które wymagają specjalnych certyfikatów bezpieczeństwa lub certyfikatów medycznych, prosimy o konsultację MEIDI w celu potwierdzenia aktualnego statusu zgodności.
Jakiego sygnału sterującego potrzebuje HNR‑1255 PA6.5?
Wymagany jest sygnał prądu przemiennego, zazwyczaj o fali prostokątnej lub PWM w przybliżeniu 4000 Hz. Zastosowanie stałego napięcia prądu stałego nie spowoduje wygenerowania dźwięku, a może uszkodzić element piezoelektryczny.
Czy można nim sterować bezpośrednio z mikrokontrolera?
Tak, pod warunkiem, że napięcie międzyszczytowe na pinach mieści się w zakresie Zakres 1–30 V. Przy napięciu logicznym 3,3 V lub 5 V poziom dźwięku będzie niższy znamionowe 80dB. Aby osiągnąć wyższą wysokość, można zastosować bufor tranzystorowy napięcia sterujące, gdy wymagana jest głośniejsza moc wyjściowa.
Jakie metody lutowania są zalecane?
Zarówno lutowanie na fali (260℃, 4–6s), jak i lutowanie ręczne (350℃, 2–5 s) są dopuszczalne, z maksymalnie trzema cyklami termicznymi. Zachowaj minimalną odległość 2,0 mm pomiędzy obudową a źródło ciepła.
Dla pełnych arkuszy danych, krzywych odpowiedzi częstotliwościowej lub specyficznych dla partii danych testowych, prosimy o kontakt z MEIDI i podanie szczegółów aplikacji. Pomoc techniczna zazwyczaj odpowiada w ciągu jednego dnia roboczego.
