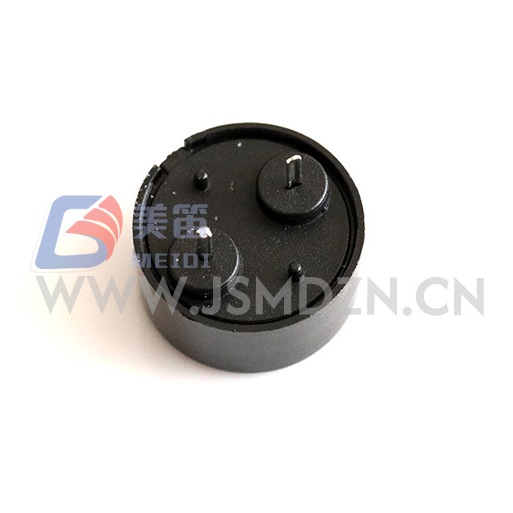

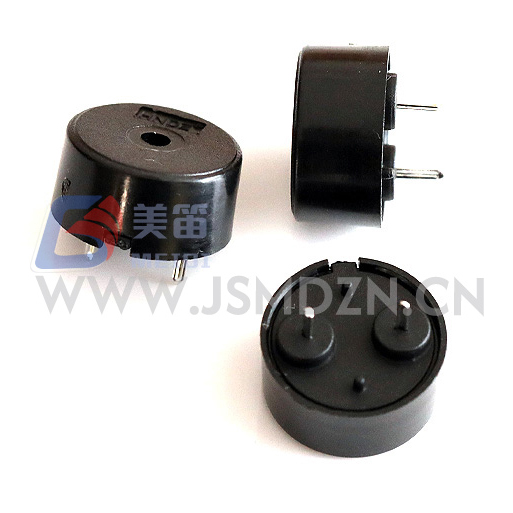

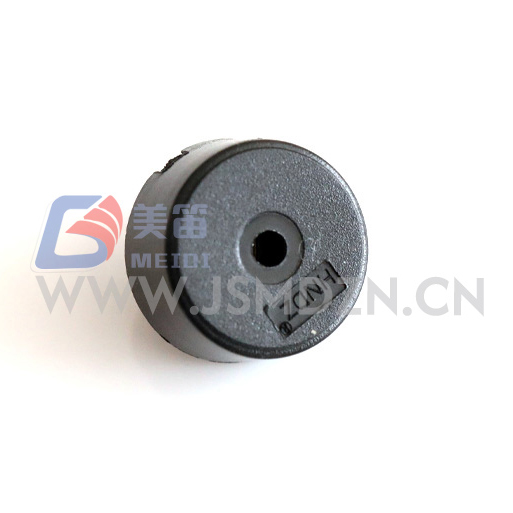

HNR‑1207 PA6.5 Pasywny brzęczyk piezoelektryczny ze sprężynowymi kołkami Pogo to pasywny brzęczyk piezoelektryczny z otworami przelotowymi, zaprojektowany z myślą o systemach zasilanych bateryjnie i zbierających energię, w których każdy mikroamper wpływa na czas pracy. Pobierając zmierzony prąd 0,45–0,54 mA przy 5 Vp-p (4000 Hz), komponent ten zapewnia SPL ≥80 dB przy mniej niż jednej dziesiątej prądu typowych aktywnych brzęczyków elektromagnetycznych, znacznie wydłużając żywotność baterii w przenośnych urządzeniach medycznych, monitorach do noszenia i bezprzewodowych węzłach czujników.
Wyprodukowany w zakładzie MEIDI w Jiangsu, model HNR-1207 PA6.5 ma piezoelektryczną ceramiczną membranę o średnicy 12,5 mm w obudowie o wysokości 7,0 mm i waży zaledwie 0,66 g. Jego obciążenie pojemnościowe (nominalne 10 nF) umożliwia bezpośrednie sterowanie z większości pinów GPIO mikrokontrolera bez zewnętrznych tranzystorów, podczas gdy zakres roboczy 1–30 V konsoliduje wiele jednostek SKU specyficznych dla napięcia w jeden komponent dla systemów 3,3 V, 5 V, 12 V i 24 V. Czarna obudowa PBT wytrzymuje lutowanie na fali w temperaturze 260°C i ręczną obróbkę w temperaturze 350°C, ułatwiając zarówno zautomatyzowany montaż, jak i naprawy w terenie.
HNR‑1207 PA6.5 to pasywny brzęczyk piezoelektryczny wymagający zewnętrznego wzbudzenia prądem zmiennym — zazwyczaj fali prostokątnej 4000 Hz z pinu PWM mikrokontrolera, wyjścia timera lub dedykowanego układu scalonego sterownika. W przeciwieństwie do brzęczyków elektromagnetycznych napędzających cewkę pobierającą prąd, w tym urządzeniu zastosowano piezoelektryczny element ceramiczny, który ugina się pod przyłożonym napięciem, prezentując głównie obciążenie pojemnościowe. Ta zasadnicza różnica powoduje, że pobór prądu jest o rząd wielkości niższy: zmierzone 0,45–0,54 mA przy 5 Vp-p w porównaniu z 20–30 mA w przypadku alternatywnych rozwiązań elektromagnetycznie aktywnych.
Ultraszeroki zakres działania 1–30 V jest wyjątkowo szeroki jak na pasywny brzęczyk piezoelektryczny. Przy napięciu 3,3 V urządzenie generuje sygnał dźwiękowy odpowiedni dla ostrzeżeń o bliskości i dźwięków stanu. Przy napięciu 5 V spełnia specyfikację ≥80 dB. Przy napięciu 12 V lub 24 V SPL wzrasta dalej, podczas gdy prąd pozostaje niski — pojemnościowy charakter oznacza, że zużycie energii skaluje się wraz z częstotliwością przełączania, a nie amplitudą napięcia. Ta elastyczność napięcia umożliwia konsolidację zakupów: pojedynczy numer części obsługuje węzły IoT 3,3 V, urządzenia konsumenckie 5 V, moduły samochodowe 12 V i sterowniki przemysłowe 24 V bez obwodów regulacji napięcia.
Częstotliwość rezonansowa 4000 ± 500 Hz znajduje się na górnej krawędzi szczytowej wrażliwości słuchowej człowieka (2–4 kHz) i wytwarza wyraźny, wymagający uwagi dźwięk, który przecina hałas otoczenia przy minimalnej mocy. Montaż przez otwór z polaryzowanymi pinami zapewnia prawidłową polaryzację i mechaniczne utrzymanie w środowiskach narażonych na wibracje. Masa 0,66 g minimalizuje obciążenie bezwładnościowe zespołów PCB, co jest ważnym czynnikiem w przypadku urządzeń przenośnych i przenośnych, w których budżet na masę jest ograniczony.
Pobór prądu submiliamperowy – mierzony 0,45–0,54 mA w warunkach znamionowych; znacznie mniejsze zużycie niż alternatywy elektromagnetyczne
Bardzo szeroki zakres pracy 1–30 V – pojedynczy moduł SKU obsługuje systemy 3,3 V, 5 V, 12 V i 24 V bez konwersji napięcia
Obciążenie pojemnościowe 10nF – bezpośredni napęd MCU GPIO w większości zastosowań; nie jest wymagany zewnętrzny tranzystor ani sterownik IC
Wyraźny sygnał tonalny o częstotliwości 4000 Hz – czuła dla człowieka częstotliwość „sweet spot” z niskimi zniekształceniami harmonicznymi wynikającymi z aktywacji piezoelektrycznej
Ultralekka masa 0,66 g – minimalne obciążenie bezwładnościowe dla zespołów PCB do noszenia, trzymania w ręku i wrażliwych na wibracje
Montaż spolaryzowany przez otwór – mechaniczne zabezpieczenie i zabezpieczenie przed polaryzacją w instalacjach przemysłowych i motoryzacyjnych
| Parametr | Wartość | Warunki testu |
| Typ produktu | Piezoelektryczny pasywny brzęczyk | — |
| Napięcie znamionowe | 5 V (Vp-p) | Fala prostokątna, 4000 Hz |
| Napięcie robocze | 1 – 30 V (Vp-p) | Ciągły |

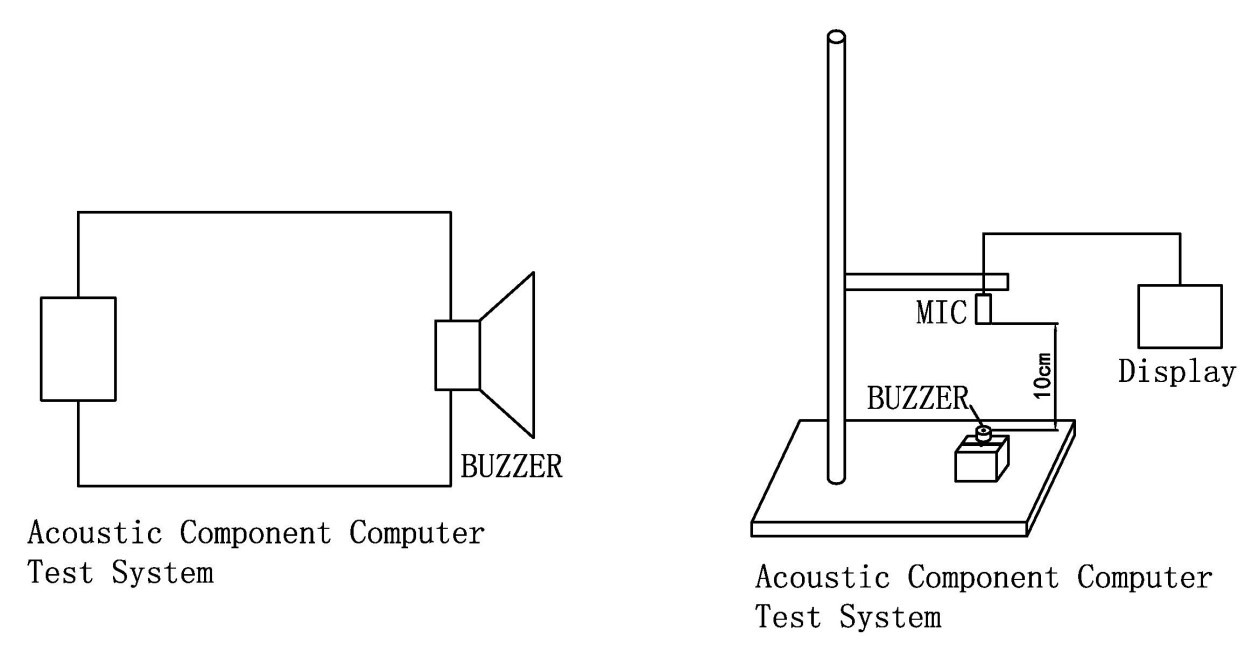

| Wyjście dźwięku | ≥ 80 dB | Przy 5 Vp-p, 4000 Hz, 10 cm |

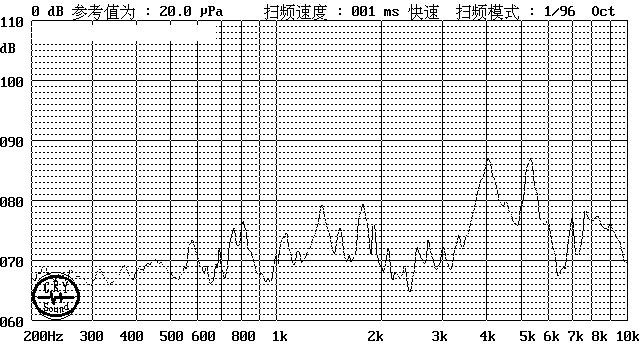

| Częstotliwość rezonansowa | 4000 ± 500 Hz | Przy napięciu znamionowym |
| Bieżące zużycie | ≤ 10 mA | Przy 5 Vp-p, 4000 Hz; zmierzone 0,45–0,54 mA |
| Pojemność | 10 ± 40% nF | Przy 1 kHz, 25 ℃ |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |

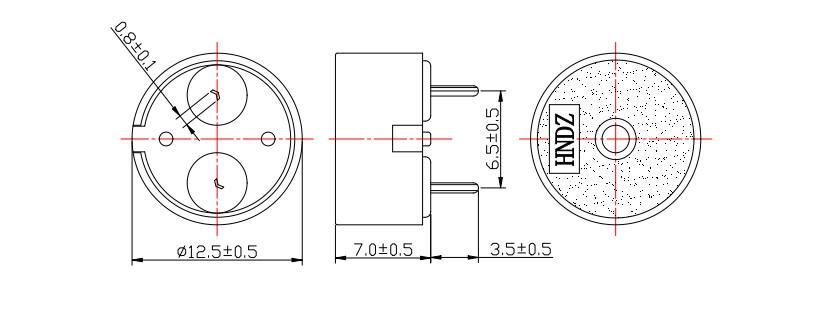

| Wymiary (średnica × wys.) | 12,5 × 7,0 mm | Tylko ciało |
| Waga | 0,66 ± 0,2 g | Typowy |
| Materiał obudowy | Czarny PBT | UL94 V-0 |
| Typ mocowania | Otwór przelotowy | Polaryzowane piny |
| Temperatura lutowania (fala) | 260 ± 5 ℃ | Zalecane 4–6 s |
| Temperatura lutowania (ręczna) | 350 ± 10 ℃ | Zalecane 2–5 s |
Urządzenia do noszenia na ciele — przypomnienia o lekach, powiadomienia o wykryciu upadku i alarmy dotyczące progu poziomu glukozy, w przypadku których głównym ograniczeniem projektowym jest żywotność baterii
Przenośne urządzenia medyczne – dźwięki graniczne pulsoksymetru, sygnały dźwiękowe zakończenia cyklu nebulizatora i powiadomienia o gorączce za pomocą termometru cyfrowego w instrumentach zasilanych bateryjnie
Węzły czujników IoT — ostrzeżenia o progach środowiskowych, sygnały dźwiękowe o stanie łączności i alerty o wykryciu manipulacji w czujnikach bezprzewodowych zasilanych energią słoneczną lub na monety
Inteligentne systemy pomiarowe – powiadomienia o limitach wykorzystania, ostrzeżenia o błędach komunikacji i alarmy o manipulacji w licznikach mediów zasilanych baterią
Samochodowe moduły wewnętrzne 12 V/24 V – przypomnienia o zapięciu pasów bezpieczeństwa, sygnały dźwiękowe kluczyka w stacyjce i informacje zwrotne z narzędzia diagnostycznego bez narzutu regulatora napięcia
Przemysłowe panele sterujące 24 V – sygnalizacja usterek, dźwięki zakończenia cykli i alarmy wyłączników krańcowych w systemach PLC i przekaźnikowych
| Wyzwanie projektowe | Rozwiązanie HNR‑1207 PA6.5 |
| Podstawowym ograniczeniem jest czas pracy baterii | Pobór prądu 0,45–0,54 mA znacznie wydłuża żywotność ogniw pastylkowych w porównaniu z alternatywami elektromagnetycznymi |
| Rodzina produktów wielonapięciowych | Pojedynczy moduł SKU 1–30 V zastępuje brzęczyki specyficzne dla 3,3 V, 5 V, 12 V i 24 V; zmniejsza linie BOM i zapasy |
| Brak zapasowych pinów MCU dla dedykowanego sterownika | Ładowanie dysków 10nF bezpośrednio z GPIO; nie jest wymagany żaden tranzystor, rezystor ani cewka indukcyjna |
| Budżet wagi do noszenia <1g | Masa 0,66 g spełnia rygorystyczne wymagania dotyczące noszenia bez kompromisów akustycznych |
| Środowisko medyczne/RF wrażliwe na zakłócenia elektromagnetyczne | Uruchomienie piezoelektryczne nie generuje pola magnetycznego; zerowe ryzyko zakłóceń EKG/EEG |
Piezoelektryczny pasywny brzęczyk ze sprężynowymi pinami Pogo zajmuje odrębny poziom wydajności w akustycznym portfolio MEIDI. Tam, gdzie w przypadku brzęczyków elektromagnetycznych priorytetem jest prostota plug-and-play, ten pasywny brzęczyk piezoelektryczny 1–30 V zamiast zintegrowanego oscylatora zapewnia redukcję prądu o rzędy wielkości i elastyczność napięcia. W przypadku konstrukcji zasilanych akumulatorowo, wielonapięciowych lub o ograniczonej masie wzrost wydajności uzasadnia zapotrzebowanie na napęd zewnętrzny.
MEIDI produkuje HNR‑1207 PA6.5 na dedykowanych piezoelektrycznych liniach montażowych ze stacjami automatycznego łączenia ceramiki, zakończeniami elektrod i stacjami dostrajania częstotliwości. Nasza baza produkcyjna w Jiangsu przestrzega protokołów zarządzania jakością ISO 9001, ze statystyczną kontrolą procesu na każdym etapie produkcji.
Każda partia produkcyjna przechodzi kompleksową weryfikację:
Test pojemności 100% – weryfikacja 10nF ±40% przy 1 kHz w celu dopasowania obwodu napędu; zakres pomiarowy 11,2–12,5 nF w próbkach produkcyjnych
Próbkowanie częstotliwości rezonansowej – 4000 Hz ±12,5% weryfikacja statystyczna; typowy zakres pomiarowy 3900–4080 Hz
Weryfikacja partii SPL – minimum ≥80 dB przy 5 Vp-p, 4000 Hz; mierzony zakres próbek 83–86 dB
Walidacja poboru prądu – maksymalnie ≤10mA; zmierzone 0,45–0,54 mA potwierdza działanie poniżej miliampera
Przechowywanie w wysokiej temperaturze – 48 godzin w temperaturze +80±2℃ (test przechowywania, bez działania); odzyskiwanie parametrów po 2-godzinnej stabilizacji otoczenia
Przechowywanie w niskiej temperaturze – 48 godzin w temperaturze -30±2℃; zweryfikowana aktywacja przy minimum 1V
Cykliczny szok termiczny – 5 cykli w zakresie od -30 ℃ do +80 ℃ z 30-minutowym czasem przebywania w każdym ekstremum
Walidacja naprężeń mechanicznych – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łączny czas 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
Odporność na wilgoć – 48 godzin przy 50±5℃ / 90–95% RH, następnie 2-godzinny powrót do zdrowia i charakterystyka elektryczna
Odporność na ciepło lutowania – 250±5℃ przez 10±0,5 sekundy przy odstępie korpusu od lutu wynoszącym 2,0 mm

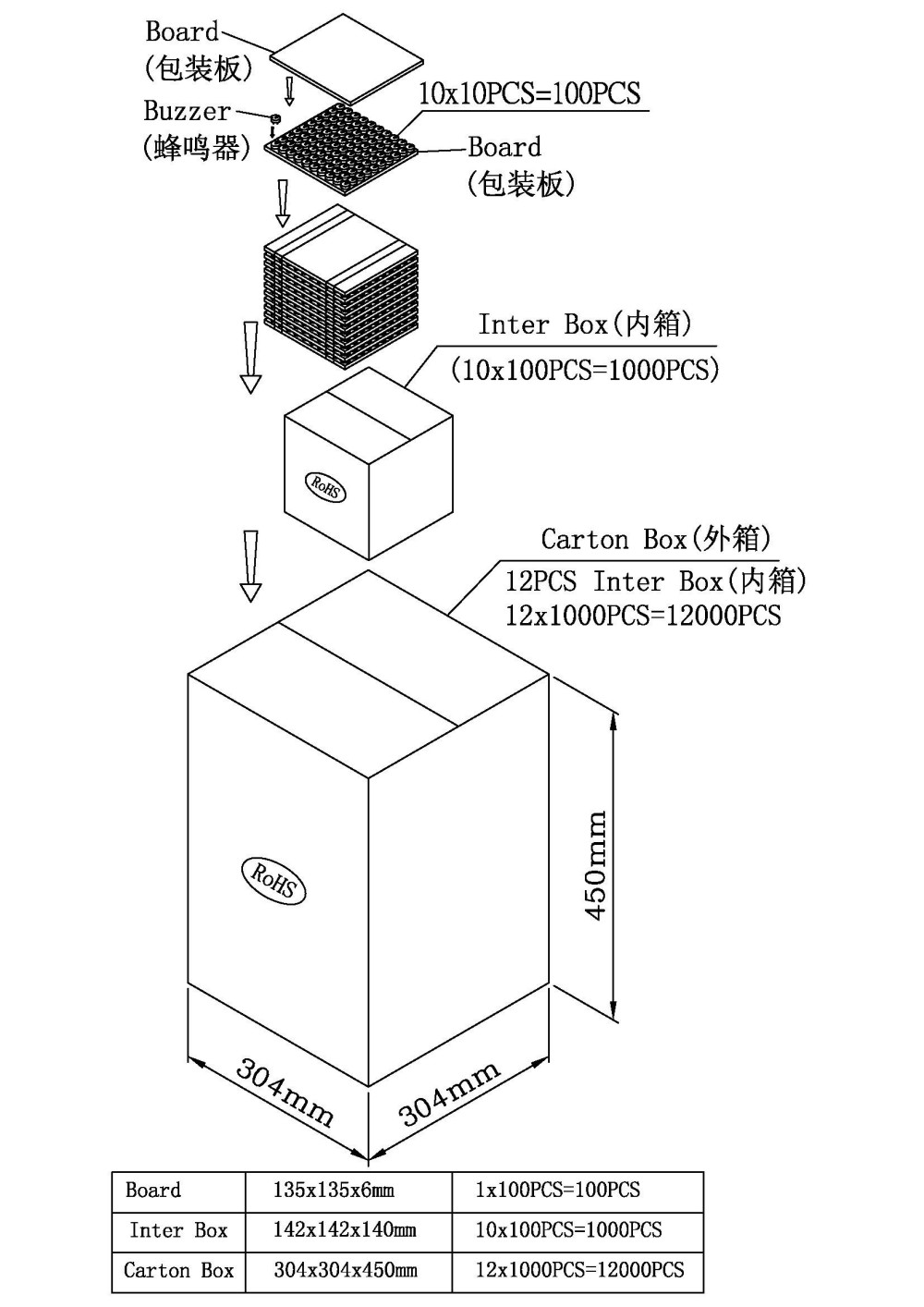

Dostępne certyfikaty: RoHS, REACH i UL94 V-0 dla obudowy PBT. Oznaczenie kodu partii na każdym egzemplarzu umożliwia śledzenie daty produkcji, zapisów testów i partii surowców przez 10 lat.
P1: Czy HNR‑1207 PA6.5 można sterować bezpośrednio z pinu GPIO mikrokontrolera 3,3 V?
Tak, w większości przypadków. Obciążenie pojemnościowe 10nF pobiera szacunkowo 0,13 mA RMS przy 3,3 Vp-p i 4000 Hz — mieszcząc się w zakresie 8–20 mA standardowych pinów GPIO MCU. Nie jest wymagany żaden zewnętrzny tranzystor ani układ scalony sterownika. Aby uzyskać maksymalny SPL, steruj napięciem 5 Vp-p, jeśli MCU obsługuje piny tolerujące 5 V lub działa na szynie 5 V. Przy napięciu 3,3 V sygnał wyjściowy jest słyszalny w przypadku alertów o bliskości i stanie, chociaż poniżej progu specyfikacji wynoszącego 80 dB, który jest sprawdzany przy napięciu 5 Vp-p.
P2: Jak pobór prądu skaluje się wraz z napięciem i częstotliwością?
Pobór prądu w brzęczyku piezoelektrycznym ma przede wszystkim charakter pojemnościowy: I ≈ 2πfCV. Przy stałej częstotliwości prąd skaluje się liniowo wraz z napięciem. Przy 10 Vp-p prąd teoretyczny wynosi około 1,0 mA; przy 24 Vp-p, około 2,4 mA — wciąż nieistotne w porównaniu z alternatywami elektromagnetycznymi. Podwojenie częstotliwości (np. 8000 Hz) podwaja prąd przy stałym napięciu. W przypadku budżetowania akumulatorów załóż najgorszy przypadek pojemności 10 nF i docelowego napięcia napędu.
P3: Jaka jest praktyczna różnica pomiędzy pasywnym brzęczykiem piezoelektrycznym a aktywnym brzęczykiem elektromagnetycznym w wersji zasilanej bateryjnie?
HNR‑1207 PA6.5 zużywa 0,45–0,54 mA w porównaniu z 20–30 mA w przypadku typowych aktywnych brzęczyków elektromagnetycznych 3 V — redukcja 40–60×. W przypadku ogniwa pastylkowego CR2032 (220 mAh) oznacza to znacznie dłuższy czas pracy w przypadku sporadycznego użytkowania. Kompromisem jest zewnętrzny obwód napędowy: brzęczyk piezoelektryczny wymaga fali prostokątnej o częstotliwości 4000 Hz z pinu PWM lub oscylatora, podczas gdy aktywny brzęczyk potrzebuje tylko napięcia stałego. W przypadku projektów z dostępnymi zasobami PWM wzrost wydajności jest znaczny.
P4: Czy mogę zmieniać częstotliwość sygnału w przypadku alertów wielotonowych lub modulowanych głośnością?
Tak, w granicach. Maksymalny SPL występuje przy częstotliwości rezonansowej 4000 Hz. Jazda przy częstotliwości 3500 Hz lub 4500 Hz zmniejsza moc wyjściową o około 6–10 dB. W przypadku sekwencji wielotonowych modulacja częstotliwości w zakresie ±500 Hz rezonansu daje zauważalnie różne tony przy zachowaniu odpowiedniej głośności. Modulacja cyklu pracy (25–75%) zmienia postrzeganą głośność poprzez regulację średniego dostarczania energii bez zmiany częstotliwości. W przypadku zastosowań melodycznych lub muzycznych należy pamiętać, że brzęczyki piezoelektryczne mają wąskie pasmo; złożone przebiegi nie będą odtwarzane wiernie.
P5: Czy HNR‑1207 PA6.5 nadaje się do zastosowań w przemysłowych sterownikach PLC 24 V bez rezystorów ograniczających prąd?
Tak. Pojemnościowy charakter elementu piezoelektrycznego oznacza, że prąd samoogranicza się poprzez reaktancję, a nie opór. Przy 24 Vp-p i 4000 Hz szacowany prąd pozostaje poniżej 1 mA — do ograniczania prądu nie jest wymagany żaden rezystor szeregowy. Zaleca się jednak zastosowanie rezystora szeregowego o wartości 100–330 Ω w celu tłumienia dzwonienia i ochrony tranzystora sterującego przed stanami przejściowymi obciążenia biernego. Upewnij się, że obwód napędowy może wytrzymać poziom 24 V; standardowe piny MCU 3,3 V lub 5 V wymagają tranzystora przesuwającego poziom lub transoptora.
P6: Jaki jest zalecany układ PCB w celu zminimalizowania sprzężenia szumowego?
Umieść brzęczyk z dala od węzłów przełączających o wysokim di/dt (przetwornice buck, sterowniki silników), aby uniknąć sprzężenia pojemnościowego z elementem piezoelektrycznym. Zachowaj krótką ścieżkę sygnału sterującego i, jeśli to możliwe, poprowadź ją na warstwie wewnętrznej z płaszczyzną uziemienia pod spodem. Rezystor 100 Ω połączony szeregowo z pinem GPIO, umieszczony blisko MCU, zmniejsza dzwonienie i zakłócenia elektromagnetyczne. W celu ochrony ESD do linii przemiennika można dodać rezystor szeregowy 1 kΩ i mały kondensator (np. 100 pF).
Aby uzyskać uwagi dotyczące zastosowań obwodów napędowych, wytyczne dotyczące integracji wielonapięciowej, przykłady konfiguracji PWM lub ceny hurtowe linii produktów 3,3 V, 5 V, 12 V i 24 V, należy skontaktować się z pomocą techniczną MEIDI.
Inżynierowie aplikacji MEIDI zazwyczaj odpowiadają w ciągu jednego dnia roboczego, przesyłając przykłady kodu PWM, schematy translacji na poziomie napięcia i ceny hurtowe programów konsolidacji obejmujących wiele jednostek SKU.
