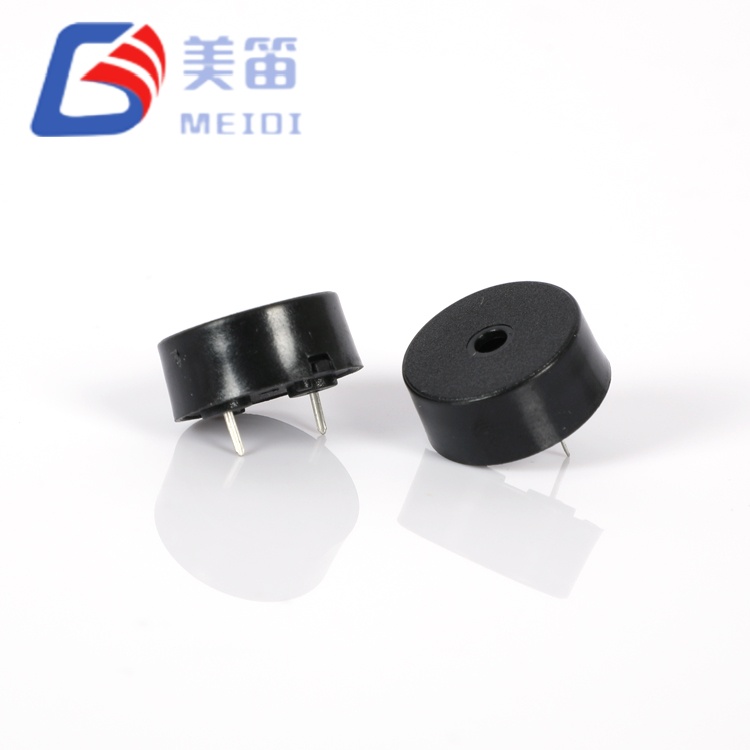

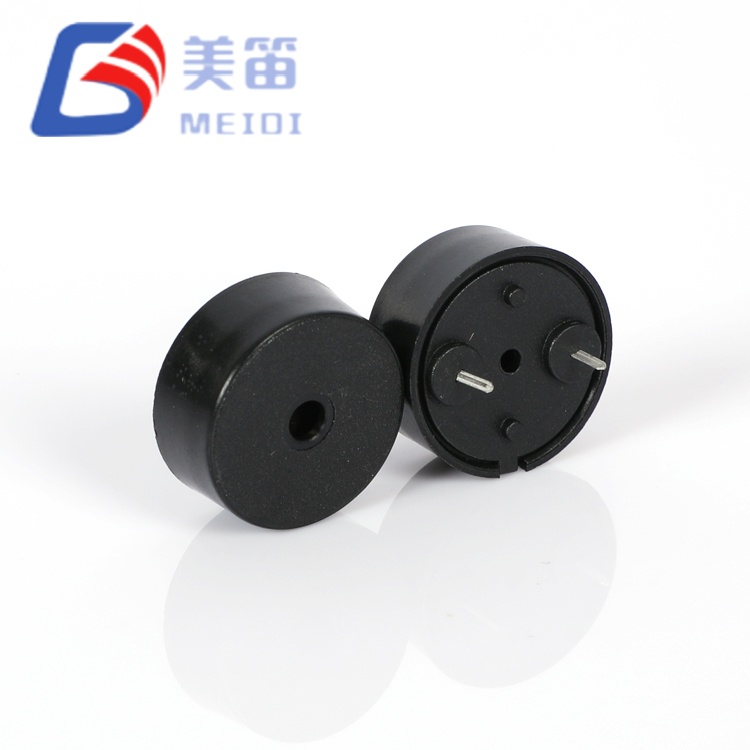

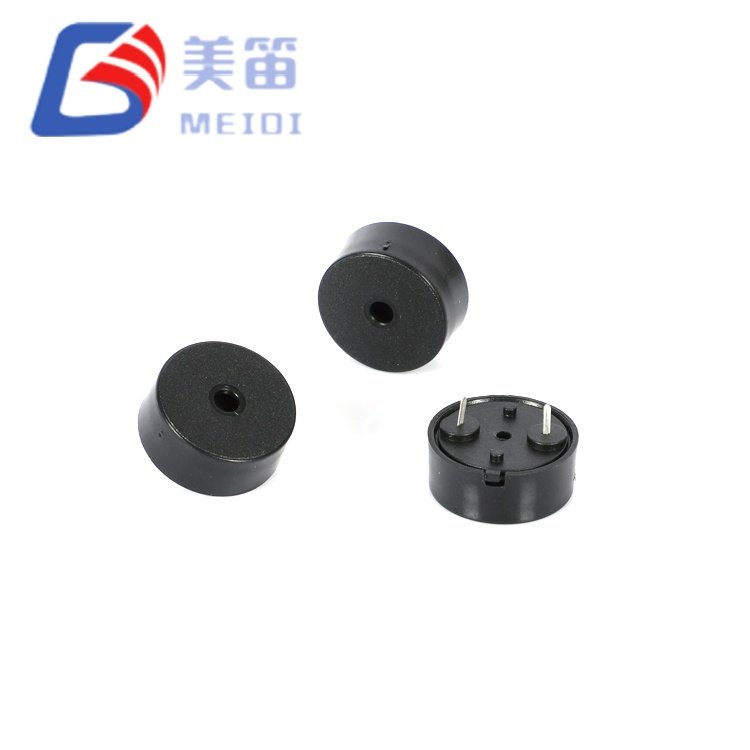

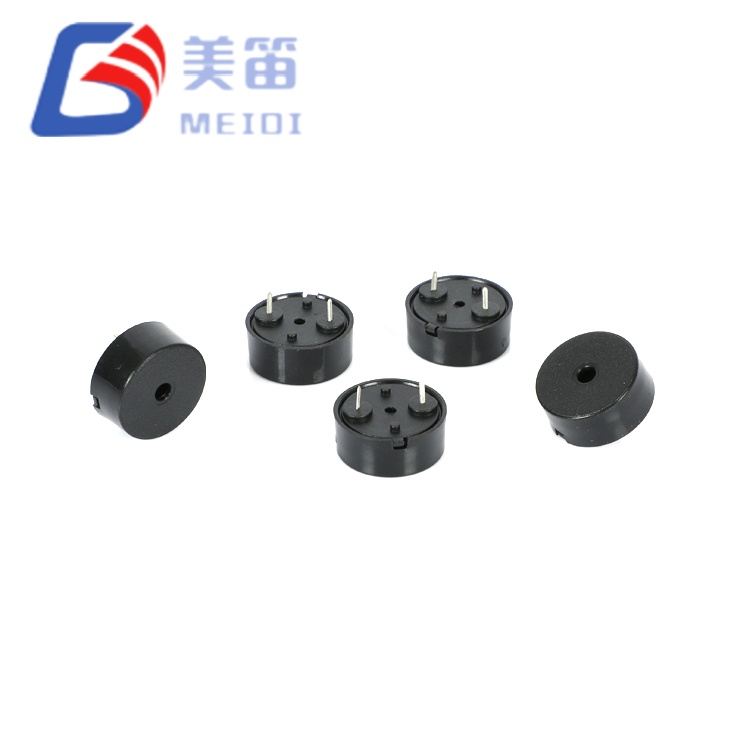

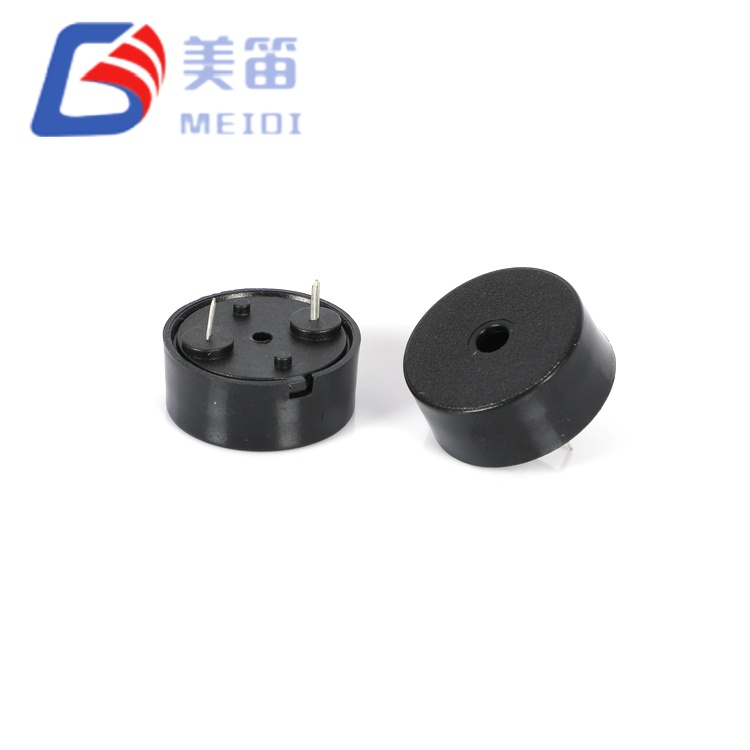

Piezoelektryczny pasywny brzęczyk z kołkiem Pogo 1707 to pasywny sygnalizator akustyczny z otworem przelotowym, zbudowany tak, aby akceptował zewnętrzne Sygnał napędu AC do generowania dźwięku. Zajmuje powierzchnię o średnicy 17 mm z wysokość 7,5 mm, dzięki czemu nadaje się do układów PCB, gdzie przestrzeń jest umiarkowana ograniczony. Dzięki znamionowemu poziomowi napędu wynoszącemu 5 Vp-p przy 4000 Hz zapewnia dźwięk ciśnienie co najmniej 85 dB w odległości 10 cm, przy jednoczesnym utrzymaniu poboru prądu na poziomie 10 mA lub niższym. Zakres napięcia roboczego rozciąga się od 1 V do 30 V międzyszczytowych, więc projektanci można podłączyć brzęczyk bezpośrednio do pinu mikrokontrolera lub wzmocnić sygnał wyższa moc akustyczna. Czarna obudowa PBT jest kompatybilna z falą i manualem profili lutowniczych i pozostaje stabilny mechanicznie w temperaturze roboczej zakres od -20 ℃ do +70 ℃.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Piezoelektryczny pasywny brzęczyk (przelotowy) | — |
| Napięcie znamionowe | 5 Vp-p | Warunek testu referencyjnego |
| Napięcie robocze | 1 – 30 Vp-p | Zakres sygnału sterującego |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Fala prostokątna 5 Vp-p, 4000 Hz |
| Bieżące zużycie | ≤ 10 mA | Fala prostokątna 5 Vp-p, 4000 Hz |
| Częstotliwość rezonansowa | 4000 Hz | W warunkach znamionowych |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |
| Wymiary (średnica × wys.) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Korpus bez szpilek |
| Waga | 1,35 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie na fali ★ | 260 ± 5 ℃, 4–6 s | Zalecane 2–3 cykle |
| Lutowanie ręczne ★ | 350 ± 10 ℃, 2–5 s | Zalecane 2–3 cykle |
| Odporność na ciepło lutowania | 250 ± 5 ℃, 10 ± 0,5 s | Korpus 2,0 mm od lutowania |
Poniższe dane pochodzą z 10-jednostkowej próbki zasilanej napięciem prostokątnym 5 Vp-p i 4000 Hz. Odzwierciedla typowy spread obserwowany w produkcji. Gwarantowane limity są określonych w powyższych specyfikacjach technicznych, a nie w tym zestawie próbek.
| NIE. | SPL (dB) | Prąd (mA) | Pojemność (nF) | Średnica (mm) | Hmm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Wartości pojemności są pobierane z nagłówków raportów z testów w celach informacyjnych i nie są nimi część gwarantowanej specyfikacji. W sprawie testu specyficznego dla partii należy skontaktować się z MEIDI dokumentacja.
Ten pasywny brzęczyk piezoelektryczny 1707 z pinem Pogo wymaga zewnętrznej fali prostokątnej lub sygnału PWM wyśrodkowanego na 4000 Hz. Powszechnym podejściem jest użycie wyjścia timera mikrokontrolera, chociaż ciśnienie akustyczne przy poziomach logicznych 3,3 V lub 5 V będzie niższe niż znamionowe 85 dB. Aby osiągnąć większą głośność, bufor tranzystorowy lub bramka logiczna może zwiększyć napęd amplituda do maksimum 30Vp-p. Z grubsza obciążenie pojemnościowe brzęczyka 12nF w typowych konstrukcjach wytwarza przejściowe skoki prądu na każdej krawędzi sygnału. Wstawienie małego rezystora szeregowego w zakresie od 100 Ω do 330 Ω pomaga sobie z tym poradzić szczytowe bez znaczącego spadku głośności.
Do produkcji zaleca się lutowanie na fali w temperaturze 260℃ przez 4–6 sekund. Instrukcja Obsługiwane jest również lutowanie w temperaturze 350 ℃ przez 2–5 sekund, z maksymalnie trzema lutowaniami termicznymi cykle dozwolone. Zachowaj odstęp co najmniej 2,0 mm pomiędzy obudową a źródło lutowania.
Od 2011 roku MEIDI koncentruje się na produkcji elementów akustycznych. Firma prowadzi zakład w prowincji Jiangsu, zatrudniający ponad 500 pracowników i miesięcznie moc wyjściowa przekraczająca 50 milionów jednostek brzęczyka. Procesy wewnętrzne obejmują ceramikę przygotowanie proszku, druk elektrodowy, polaryzacja, formowanie wtryskowe i zautomatyzowany montaż, co razem zapewnia ścisłą kontrolę nad jakością materiału i terminy realizacji produkcji. Każdy HNR-1707 PA10 przechodzi sygnał akustyczny końca linii sprawdzić, a każda partia jest pobierana pod kątem sekwencji niezawodności określonej w specyfikacja produktu. Ten zintegrowany model produkcyjny, certyfikowany zgodnie z ISO9001 zapewnia stałą wydajność partii zarówno w przypadku ilości próbnych, jak i zamówienia o dużej objętości.
Sprzęt, który już generuje falę prostokątną lub sygnał wyjściowy PWM, może to zintegrować brzęczyk bez dodawania dodatkowego obwodu oscylatora. Urządzenia zasilane bateryjnie Korzystaj ze skromnego zużycia 10 mA i braku prądu w trybie czuwania. Panele przemysłowe zasilane napięciem 12 V lub 24 V DC mogą bezpośrednio sterować brzęczykiem w zakresie 1–30 Vp-p. Produkty konsumenckie, takie jak inteligentne czujniki domowe, przenośne narzędzia medyczne i ręczne przyrządy testowe również pasują do średnicy 17 mm ślad. Jeżeli zamierzone zastosowanie obejmuje środowiska związane z bezpieczeństwem lub podlegające przepisom, prosimy o kontakt z MEIDI w celu sprawdzenia obowiązujących certyfikatów.
Jakiego sygnału sterującego potrzebuje HNR‑1707 PA10?
Musi być napędzany przebiegiem prądu przemiennego, zwykle falą prostokątną lub PWM w okolicach 4000 Hz. Samo napięcie prądu stałego nie będzie wytwarzać dźwięku i może uszkodzić element.
Czy mogę sterować nim bezpośrednio z pinu mikrokontrolera?
Tak, o ile napięcie międzyszczytowe na pinach mieści się w zakresie 1–30 V. Przy napięciu logicznym 3,3 V lub 5 V moc wyjściowa dźwięku będzie niższa niż znamionowe 85 dB. Bufor tranzystorowy może zwiększyć poziom napędu, gdy wymagane są głośniejsze alarmy.
Jakie profile lutownicze są zalecane?
W przypadku montażu objętościowego preferowane jest lutowanie na fali w temperaturze 260 ℃ przez 4–6 sekund. Dopuszczalne jest również lutowanie ręczne w temperaturze 350℃ przez 2–5 sekund, z pewnymi ograniczeniami trzech cykli termicznych. Zawsze trzymaj obudowę w odległości co najmniej 2,0 mm od kąpiel lutownicza lub grot żelazny.
Czy częstotliwość rezonansowa ma tolerancję?
Specyfikacja podaje częstotliwość środkową 4000 Hz bez określonej tolerancji. W przypadku projektów wrażliwych na częstotliwość MEIDI może zapewnić dodatkową charakterystykę dane pomagające określić oczekiwany zakres produkcji.
Pełne arkusze danych, krzywe odpowiedzi częstotliwościowej lub jakość specyficzna dla partii rekordów, prosimy o kontakt z MEIDI i podanie szczegółów projektu. Wsparcie inżynieryjne zwykle odpowiada w ciągu jednego dnia roboczego.
