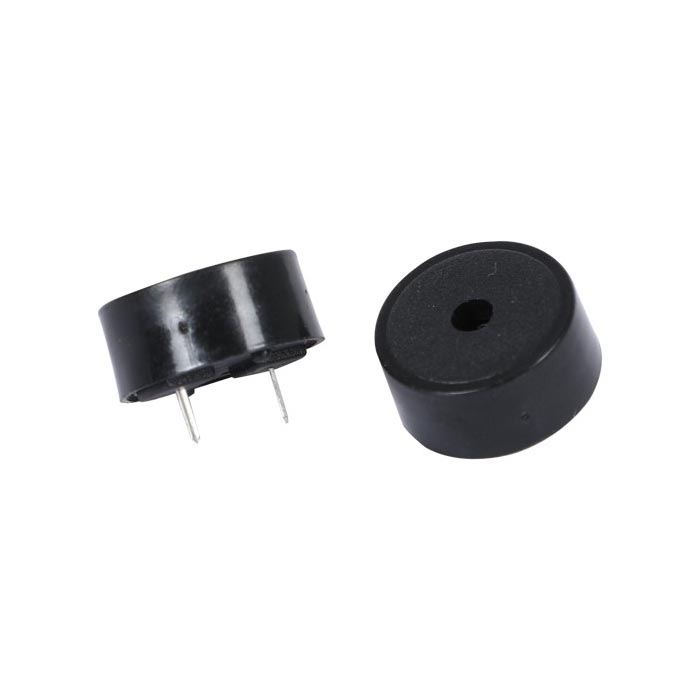

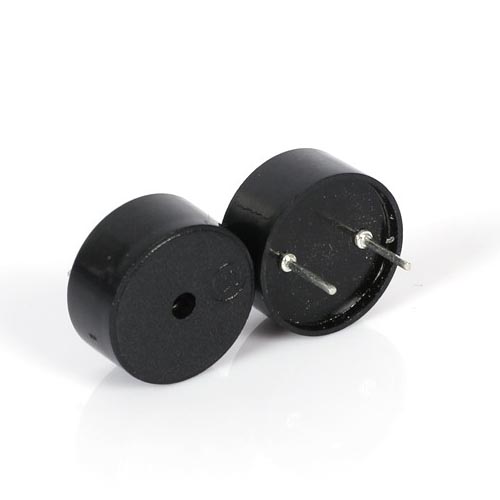

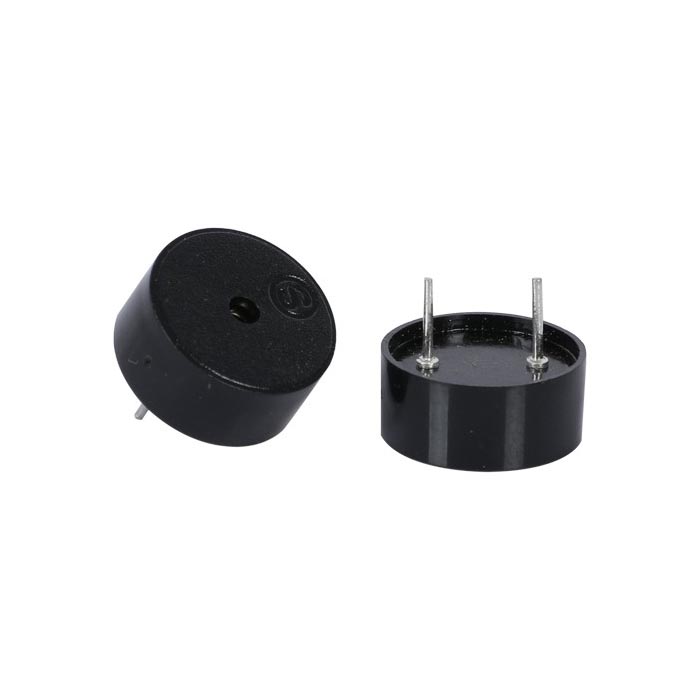

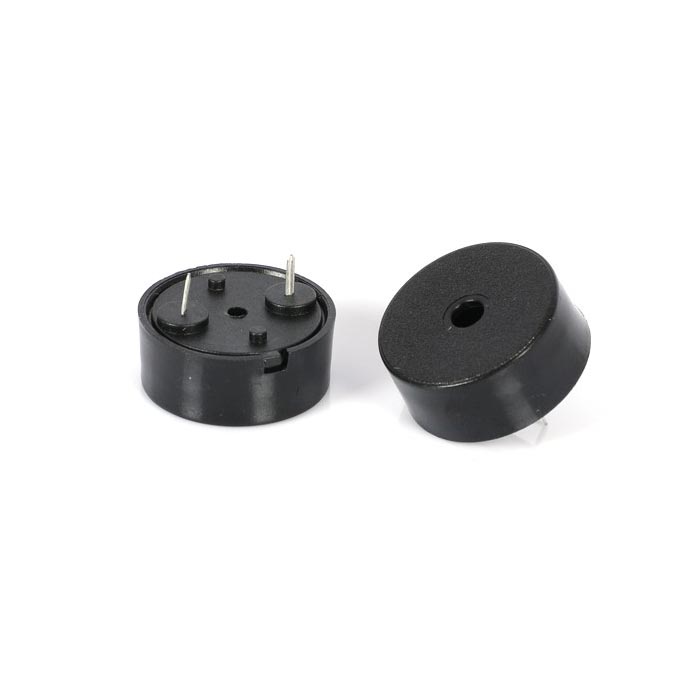

Seria precyzyjnych piezoelektrycznych pinów Pogo do połączeń elektronicznych

Jiangsu Meidispecjalizuje się w badaniach, rozwoju i produkcji elementów elektromagnetycznych i piezoelektrycznych produkty buzzerowe. Z doświadczeniem w produkcji komponentów akustycznych i elektroniki na zamówienie rozwiązań Meidi wspiera klientów od wstępnej oceny specyfikacji po opracowanie prototypu i masowa produkcja.

W przypadku brzęczyków piezoelektrycznych z serii Pogo Pin oddani inżynierowie projektu pomagają w wyborze struktury sworznia sprężynowego i parametrach akustycznych potwierdzenie, ocena odporności na wstrząsy i niestandardowe wymagania dotyczące układu pinów. Obsługiwane przez: inteligentny zakład produkcyjny i profesjonalny sprzęt testujący, z którym Meidi jest w stanie sobie poradzić zarówno precyzyjne prototypy, jak i wielkoseryjne zamówienia produkcyjne do różnych zastosowań przemysłowych.

Aby pomóc, firma integruje projektowanie produktów, produkcję, kontrolę jakości i wsparcie techniczne klienci osiągają stabilne parametry akustyczne i niezawodną integrację mechaniczną w wymagających zastosowaniach środowiska operacyjne.

Opis produktu

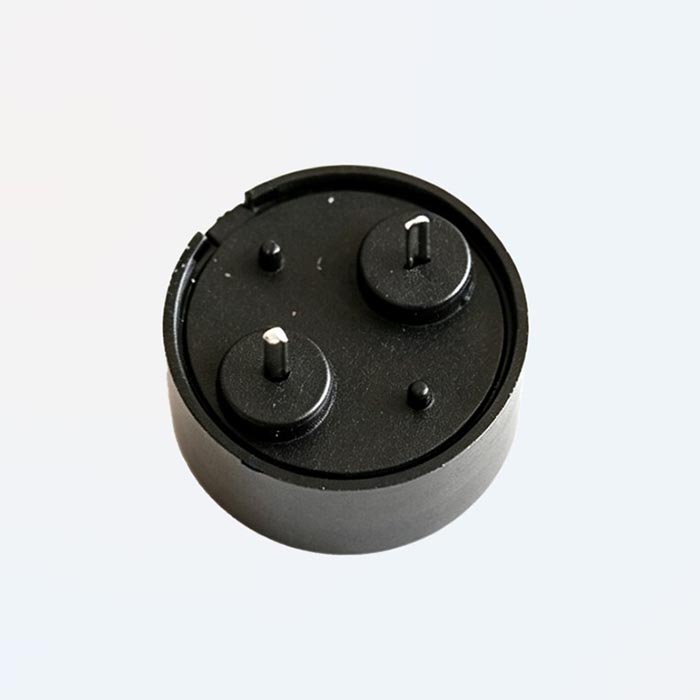

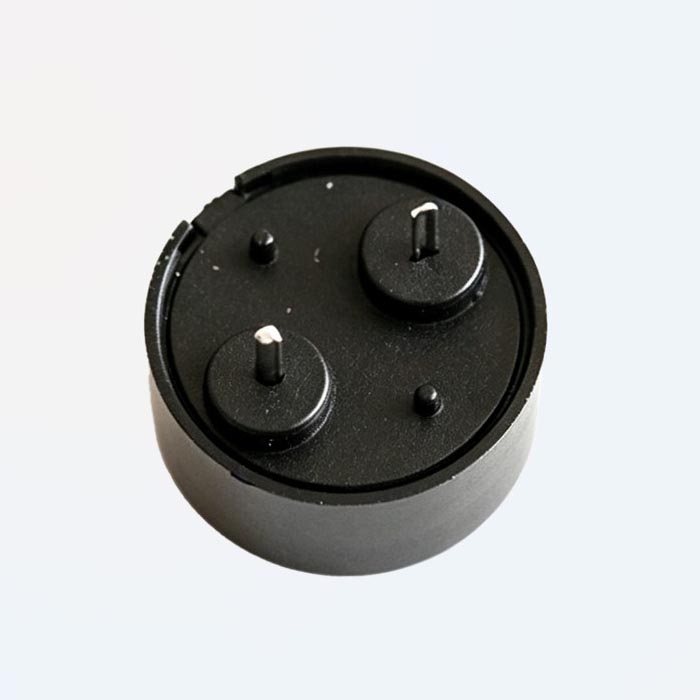

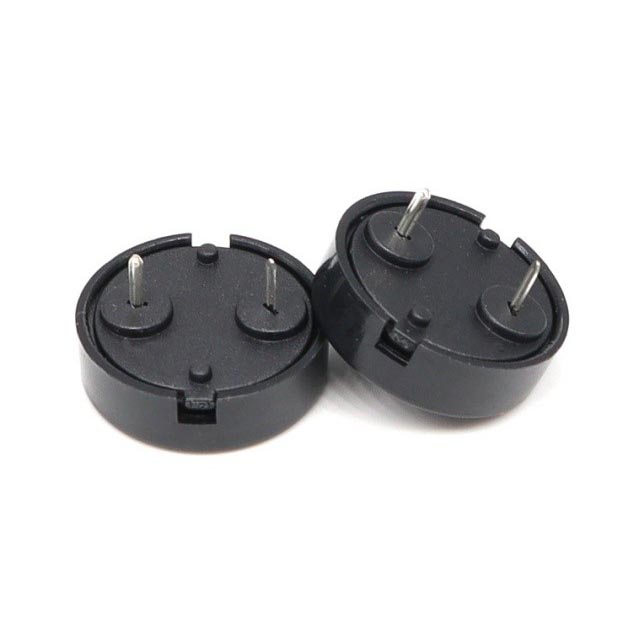

Struktura sworznia sprężynowego zaprojektowana z myślą o bezpiecznym kontakcie elektrycznym

Brzęczyki piezoelektryczne z serii pinów sprężynowych to wyspecjalizowane elementy akustyczne opracowane do zastosowań gdzie tradycyjne połączenia lutowane lub stałe metody montażu mogą nie zapewnić wystarczającej niezawodności. Produkty te łączą w sobie technologię piezoelektrycznego przetwornika ceramicznego ze stykiem sprężynowym konstrukcja poprawiająca elastyczność instalacji i stabilność połączenia.

Konfiguracja sworznia sprężynowego utrzymuje stały kontakt elektryczny, jednocześnie umożliwiając pewien poziom tolerancja mechaniczna. Taka konstrukcja pomaga ograniczyć przerwy w połączeniu spowodowane wibracjami, uderzeniami, lub wielokrotny ruch mechaniczny, dzięki czemu brzęczyki nadają się do urządzeń przemysłowych, modułowe systemy elektroniczne, urządzenia testujące i inne zastosowania wymagające niezawodnej instalacji.

W porównaniu ze standardemPasywny brzęczyk piezoelektrycznykonstrukcji, konstrukcja sworznia sprężynującego zapewnia dodatkową elastyczność podczas montażu mechanicznego i wymiana podzespołów.

Niezawodna wydajność akustyczna pod obciążeniem mechanicznym

Zintegrowany przetwornik piezoelektryczny zapewnia wyraźny i spójny sygnał akustyczny przy małej mocy konsumpcja. Interfejs z pinem sprężynowym pomaga utrzymać stabilność produktu, gdy narażony jest brzęczyk ciągłe wibracje, wpływ transportu i zmiany temperatury.

Konstrukcja ta jest powszechnie stosowana w urządzeniach takich jak:

• Przemysłowe systemy sterowania
• Sprzęt transportowy
• Zautomatyzowane maszyny
• Przyrządy testowe i pomiarowe
• Wytrzymałe urządzenia elektroniczne

W przypadku zastosowań wymagających kompaktowej integracji i niezawodnych sygnałów ostrzegawczych inżynierowie mogą wybrać tego typu brzęczyk zamiast konwencjonalnych rozwiązań do montażu przewodowego.

Elastyczne dostosowywanie do różnych zastosowań

Jiangsu Meidi zapewnia wsparcie w zakresie dostosowywania zgodnie z wymaganiami klienta, w tym zawleczkę sprężynową wymiary, rozmieszczenie pinów, konstrukcja styków elektrycznych, parametry akustyczne i konstrukcja obudowy korekty.

Przed produkcją masową można przeprowadzić weryfikację prototypu w celu oceny kompatybilności produktu z projektem sprzętu klienta. Modułowy interfejs umożliwia łatwiejszą instalację, wymianę, i konserwacji, pomagając poprawić wydajność usług podczas pracy sprzętu.

Dla klientów porównujących różne rozwiązania w zakresie komponentów akustycznych, Meidi dostarcza również powiązane produkty takie jakBrzęczyk piezoelektrycznyoraz piezoelektryczne produkty z serii Pogo Pin dla różnych wymagań montażowych.

Typowe zastosowania

Brzęczyki piezoelektryczne z serii pinów sprężynowych są stosowane w urządzeniach o zwartej instalacji i mechanicznych niezawodność są ważne. Typowe obszary zastosowań obejmują:

• Urządzenia automatyki przemysłowej
• Elektroniczne szafy sterownicze
• Urządzenia komunikacyjne
• Przyrządy medyczne i testujące
• Systemy transportowe
• Specjalistyczne maszyny

Struktura styku sprężynowego sprawia, że brzęczyki te nadają się do środowisk, w których występują powtarzające się wibracje montażu lub ograniczona przestrzeń instalacyjna mogą mieć wpływ na tradycyjne metody montażu brzęczyka.

Względy techniczne przed wyborem

Wybierając brzęczyk piezoelektryczny ze sprężyną, inżynierowie zwykle oceniają wiele czynników, m.in. w tym:

• Wymagany poziom i częstotliwość ciśnienia akustycznego
• Dostępna przestrzeń instalacyjna
• Wymagania dotyczące napięcia roboczego
• Wibracje i warunki środowiskowe
• Konfiguracja pinów i interfejs mechaniczny

Zespół inżynierów Meidi wspiera klientów na etapie potwierdzania specyfikacji, aby zapewnić wybrany brzęczyk odpowiada wymaganiom elektrycznym i mechanicznym docelowego sprzętu.

Często zadawane pytania

P: Jaka jest główna różnica pomiędzy brzęczykiem ze sprężyną a standardowym brzęczykiem piezoelektrycznym?

Odp.: Brzęczyk z kołkiem sprężynowym wykorzystuje sprężynową strukturę styków, aby poprawić stabilność połączenia zastosowań związanych z wibracjami lub powtarzającymi się obciążeniami mechanicznymi. StandardBrzęczyk piezoelektrycznymodele są zazwyczaj montowane za pomocą kołków, przewodów lub stałych zacisków, w zależności od konstrukcji produktu.

P: Czy Meidi może dostosować układ sworzni sprężynowych do konkretnych projektów sprzętu?

O: Tak. Jiangsu Meidi obsługuje niestandardowe struktury sworzni sprężynowych, układy sworzni, wymiary mechaniczne, i wymagań akustycznych zgodnie z warunkami zastosowania klienta, łącznie z prototypem weryfikacja przed produkcją.

P: Czy piezoelektryczne brzęczyki ze sprężyną nadają się do środowisk o wysokich wibracjach?

Odp.: Są przeznaczone do zastosowań, w których wymagany jest stabilny kontakt elektryczny w warunkach mechanicznych ruch lub wibracje. Ostateczny wybór produktu powinien opierać się na rzeczywistych warunkach pracy i wymagania dotyczące niezawodności.

P: Jakie powiązane produkty brzęczykowe produkuje Meidi?

Odp.: Meidi produkuje różne komponenty akustyczne, w tymPasywny brzęczyk piezoelektryczny, Element brzęczyka piezoelektrycznego, brzęczyki elektromagnetyczne i niestandardowe rozwiązania brzęczyków do zastosowań przemysłowych i elektronicznych.

Poniższa tabela zawiera listę wszystkich standardowych specyfikacji produktów z tej serii. Niestandardowe rozwiązania są dostępne na Twoje życzenie; prosimy o kontakt w celu uzyskania dalszych wymagań dotyczących dostosowywania.

Model	Obraz produktu	Napięcie znamionowe (Vp-p)	Napięcie robocze (Vp-p)	Poziom ciśnienia akustycznego przy 10 cm (dB)	Prąd roboczy (mA)	Częstotliwość rezonansowa (Hz)	Temperatura robocza (℃)	Waga (g)	Wymiary (mm)
HNR-1207 PA6.5		5	1 ~ 30	≥80 @4000 Hz 5Vp-p	≤10 @4000 Hz 5 Vp-p	4000±500	-20~+70	0,66±0,2	Ø12,5×7,0
HNR-1207 PA7.5		5	1 ~ 30	≥80 @4000 Hz 5Vp-p	≤10 @4000 Hz 5 Vp-p	4000±500	-20~+70	0,66±0,2	Ø12,5×7,0
HNR-1255 PA5.0		5	1 ~ 30	≥80 @4000 Hz 5Vp-p	≤10 @4000 Hz 5 Vp-p	4000±500	-20~+70	0,60±0,2	Ø12,5×5,5
HNR-1255 PA6.5		5	1 ~ 30	≥80 @4000 Hz 5Vp-p	≤10 @4000 Hz 5 Vp-p	4000±500	-20~+70	0,60±0,2	Ø12,5×5,5
HNR-1404 PA7.5		5	1 ~ 30	≥80 @4000 Hz 5Vp-p	≤10 @4000 Hz 5 Vp-p	4000	-20~+70	0,67±0,1	Ø13,8×4,0
HNR-1407 PA7.5		5	1 ~ 30	≥85 przy 4000 Hz 5 Vp-p	≤10 @4000 Hz 5 Vp-p	4000±500	-20~+70	0.85	Ø14,0×6,7
HNR-1707 PA10		5	1 ~ 30	≥85 przy 4000 Hz 5 Vp-p	≤10 @4000 Hz 5 Vp-p	4000	-20~+70	1.35	Ø17,0×7,5
