Stabilny aktywny brzęczyk piezoelektryczny do alertów elektronicznych

Przegląd firmy

Produkcja aktywnych brzęczyków piezoelektrycznych przez Jiangsu Meidi łączy precyzyjną kalibrację oscylatora z automatycznym testowaniem przetwornika ceramicznego. Każde urządzenie poddawane jest charakterystyce akustycznej w całym zakresie napięcia roboczego, a pobrane partie poddawane są badaniu przesiewowemu naprężeń środowiskowych. Specjaliści techniczni współpracują bezpośrednio z klientami w celu dostrojenia parametrów częstotliwości, progów napięcia i wymiarów obudowy na potrzeby specjalistycznych scenariuszy wdrożeń.

Opis produktu

Aktywne brzęczyki piezoelektryczne integrują wbudowany obwód oscylatora z wysokowydajnym przetwornikiem ceramicznym, dzięki czemu przyłożenie zasilania prądem stałym w zakresie napięcia znamionowego natychmiast wytwarza dźwięk o stałej częstotliwości. Te niezależne komponenty są szeroko stosowane w czujnikach dymu, alarmach gazowych, przemysłowych panelach ostrzegawczych, medycznych urządzeniach ostrzegawczych i samochodowych czujnikach parkowania, gdzie głośny sygnał alarmowy o małej mocy ma kluczowe znaczenie dla bezpieczeństwa. Ponieważ elektronika napędu znajduje się już wewnątrz brzęczyka, system hosta nie potrzebuje wyjścia PWM mikrokontrolera ani zewnętrznego generatora sygnału, co zmniejsza liczbę komponentów i upraszcza układ obwodów.

Piezoelektryczna konstrukcja ceramiczna generuje przenikliwe tony, które przecinają hałas otoczenia, zapewniając, że ostrzeżenia dotrą do zamierzonych odbiorców nawet w trudnych akustycznie środowiskach. W odróżnieniu od AMagnetyczny aktywny brzęczyk, który wykorzystuje cewkę i membranę ferromagnetyczną do wytwarzania dźwięku o niższej częstotliwości, aktywny typ piezoelektryczny działa przy wyższych częstotliwościach, zwykle od 2 kHz do 6 kHz, i pobiera mniej prądu. Dzięki temu nadaje się szczególnie do urządzeń zasilanych akumulatorowo, gdzie zużycie energii bezpośrednio wpływa na okresy międzyobsługowe.

Obwód oscylatora i wydajność akustyczna

Wewnętrzny oscylator jest dostrojony do częstotliwości rezonansowej elementu piezoelektrycznego, którym jest cienki ceramiczny dysk przymocowany do metalowego podłoża. Po włączeniu zasilania obwód generuje falę prostokątną, która powoduje rozszerzanie i kurczenie się ceramiki w punkcie rezonansowym, maksymalizując moc dźwięku. Ponieważ częstotliwość oscylacji jest stała mechanicznie, aktywny brzęczyk piezoelektryczny nie jest przeznaczony do zastosowań wymagających zmiennej wysokości tonu. W przypadku projektów wymagających zakresu tonów, aPasywny brzęczyk piezoelektrycznylubMagnetyczny pasywny brzęczyksterowany sygnałem PWM mikrokontrolera zapewnia większą elastyczność.

Poziomy ciśnienia akustycznego zazwyczaj mieszczą się w zakresie od 80 dB do 100 dB w odległości 10 cm, w zależności od konstrukcji obudowy i napięcia napędu. Wytrzymały element ceramiczny wytrzymuje ekstremalne temperatury od -20 ℃ do +70 ℃ i wibracje mechaniczne, dzięki czemu aktywne brzęczyki piezoelektryczne są niezawodne w trudnych warunkach pracy. W przypadku wyjątkowo wysokiego poziomu hałasu otoczenia, dedykowanyBrzęczyk alarmowyz dostosowaną komorą akustyczną może zapewnić jeszcze wyższą moc wyjściową.

Warianty i dostosowywanie

Aktywne brzęczyki piezoelektryczne są dostępne w różnych napięciach, zwykle 3 V, 5 V, 12 V i 24 V DC. Konfiguracje z otworami przelotowymi, przewodami i mocowaniem panelowym spełniają większość wymagań mechanicznych. W przypadku kompaktowych konstrukcji do montażu powierzchniowego, anPasywny brzęczyk piezoelektryczny SMDmożna zastosować, chociaż wersja aktywnego oscylatora w postaci SMD jest mniej powszechna ze względu na ograniczenia przestrzenne. W przypadku projektów wymagających niestandardowej częstotliwości rezonansowej, układu tonów lub układu pinów MEIDI może dostosować parametry oscylatora i geometrię obudowy. Próbki prototypów są dostarczane z raportem z testu akustycznego, dzięki czemu można zweryfikować działanie w docelowej obudowie.

Często zadawane pytania

Czy aktywny brzęczyk piezoelektryczny może wytwarzać wiele dźwięków?

Standardowy aktywny brzęczyk emituje pojedynczy ciągły dźwięk lub zaprogramowany naprzemienny wzór, jeśli określono to w momencie zamówienia. Użytkownik nie może zmienić tonu. W przypadku wielu odrębnych alertów z tego samego urządzenia bardziej odpowiednim rozwiązaniem jest zewnętrzny brzęczyk pasywny, sterowany przez mikrokontroler.

Jaki jest typowy pobór prądu w porównaniu z brzęczykiem elektromagnetycznym?

Aktywne brzęczyki piezoelektryczne generalnie pobierają mniej prądu niż typy elektromagnetyczne, często poniżej 10 mA przy napięciu znamionowym. Dokładna wartość zależy od modelu i poziomu napędu, ale ta zaleta w zakresie wydajności sprawia, że ​​są one popularne w urządzeniach bezpieczeństwa zasilanych akumulatorowo.

Jak należy postępować z portem dźwiękowym podczas montażu?

Otwór z przodu nie może być zasłonięty. Topnik, powłoka ochronna lub rozpuszczalnik czyszczący przedostający się do portu mogą zagłuszyć membranę i zmniejszyć moc dźwięku. Jeżeli wymagane jest mycie płyty, należy rozważyć zastosowanie tymczasowej nasadki ochronnej lub wariantu szczelnego brzęczyka.

Poniższa tabela zawiera listę wszystkich standardowych specyfikacji produktów z tej serii. Niestandardowe rozwiązania są dostępne na Twoje życzenie; prosimy o kontakt w celu uzyskania dalszych wymagań dotyczących dostosowywania.

Model	Obraz produktu	Napięcie znamionowe (VDC)	Napięcie robocze (VDC)	Poziom ciśnienia akustycznego przy 10 cm (dB)	Prąd roboczy (mA)	Częstotliwość rezonansowa (Hz)	Temperatura robocza (℃)	Waga (g)	Wymiary (mm)

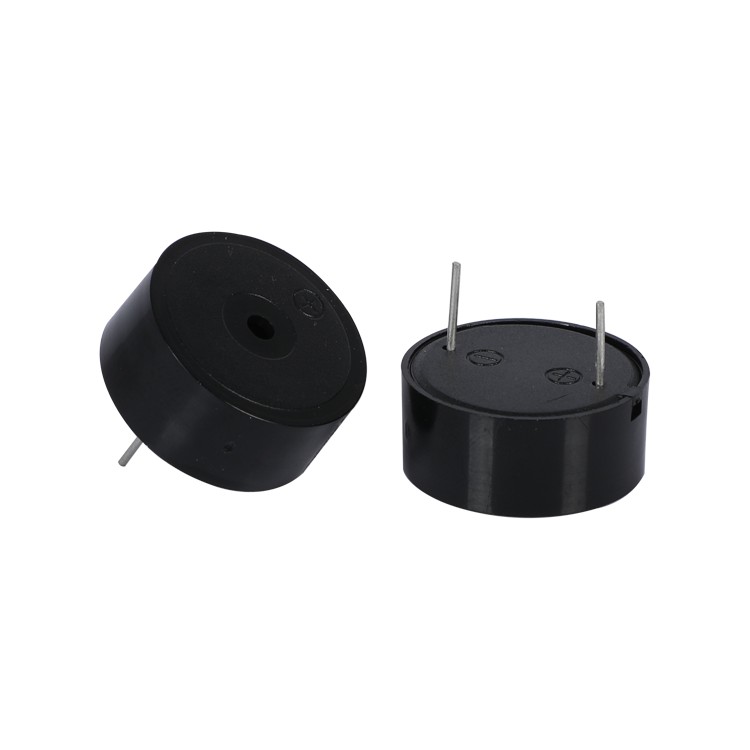

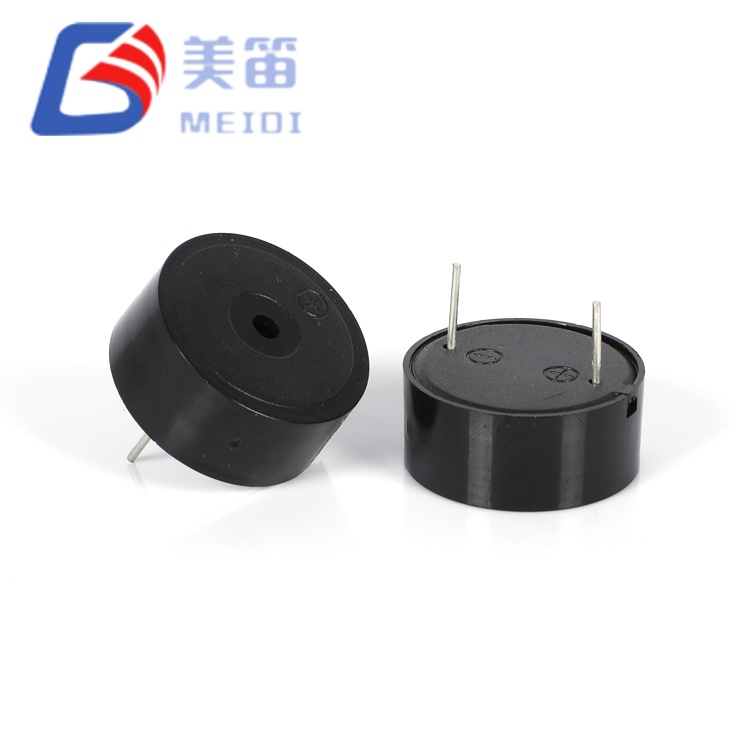

HND-2310E		12	3 ~ 24	≥85 przy 3500 Hz 12 Vp-p	≤4 @3500 Hz 12 Vp-p	3500±500	-20~+75	4	Ø22,8×9,8
HND-2310B		12	3 ~ 24	≥85 przy 3500 Hz 12 Vp-p	≤4 @3500 Hz 12 Vp-p	3500±500	-20~+75	4	Ø22,8×9,8

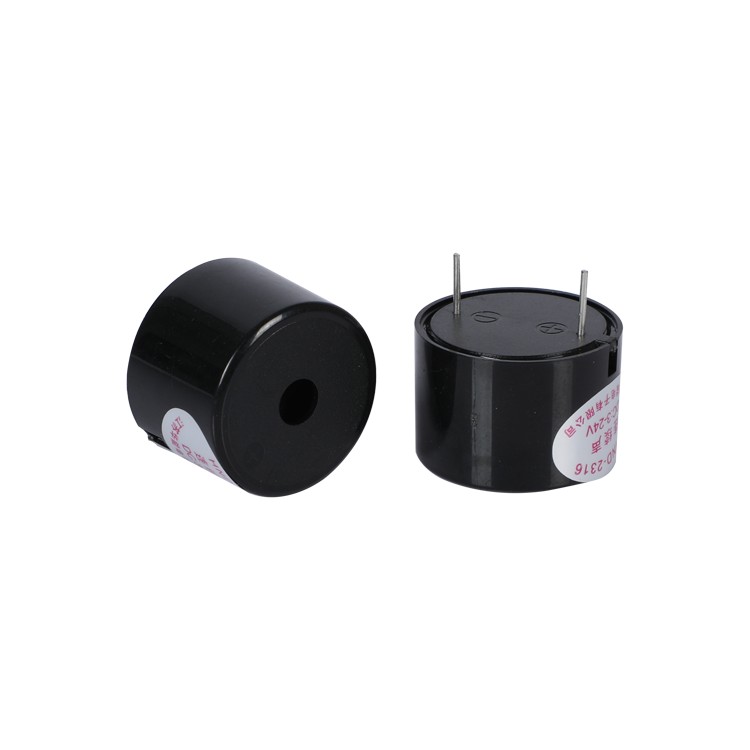

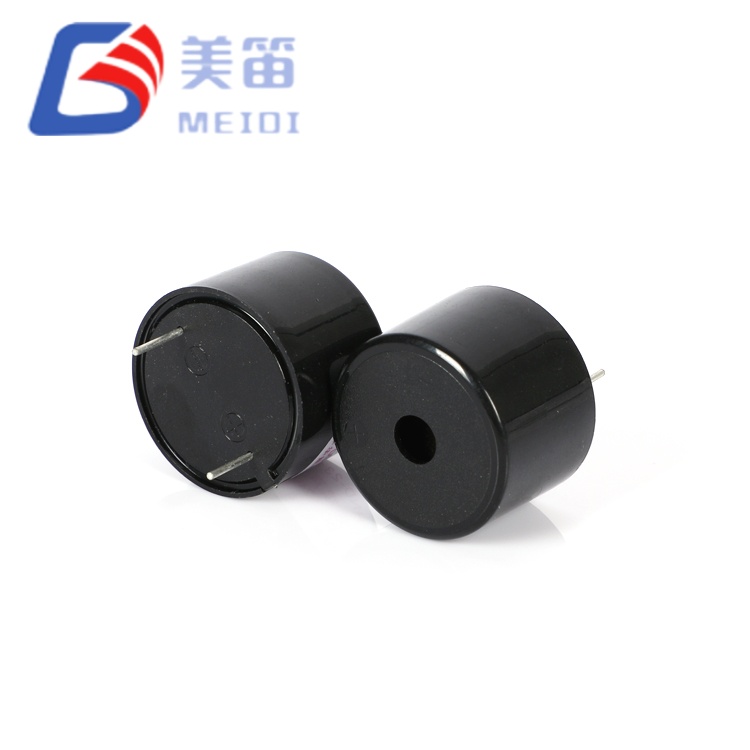

HND-2316		12	3 ~ 24	≥90 przy 3000 Hz 12 Vp-p	≤10 @3000 Hz 12 Vp-p	3000±500	-20~+80	5	Ø23,0×16,0

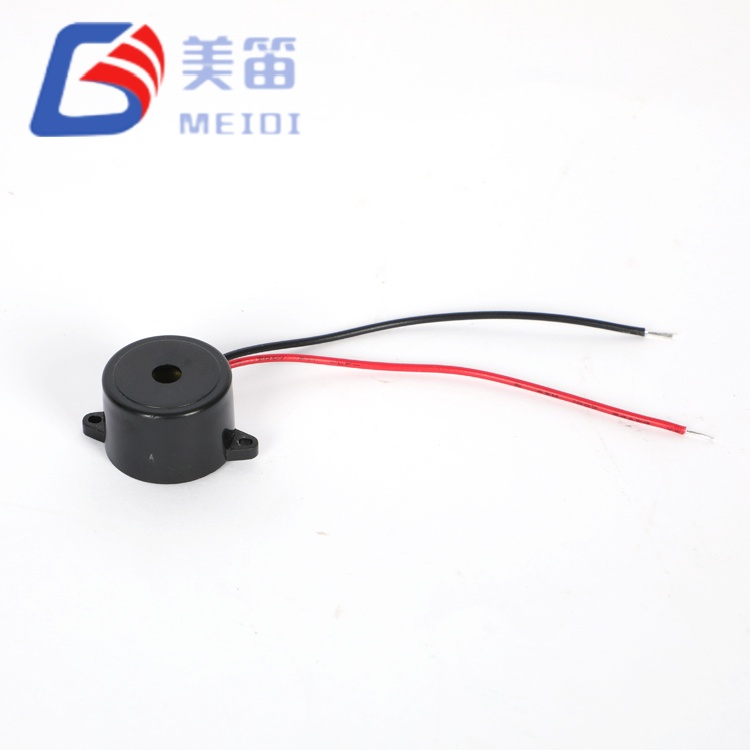

HND-2316L		12	3 ~ 24	≥90 przy 3000 Hz 12 Vp-p	≤10 @3000 Hz 12 Vp-p	3000±500	-20~+80	5	Ø23,0×16,0

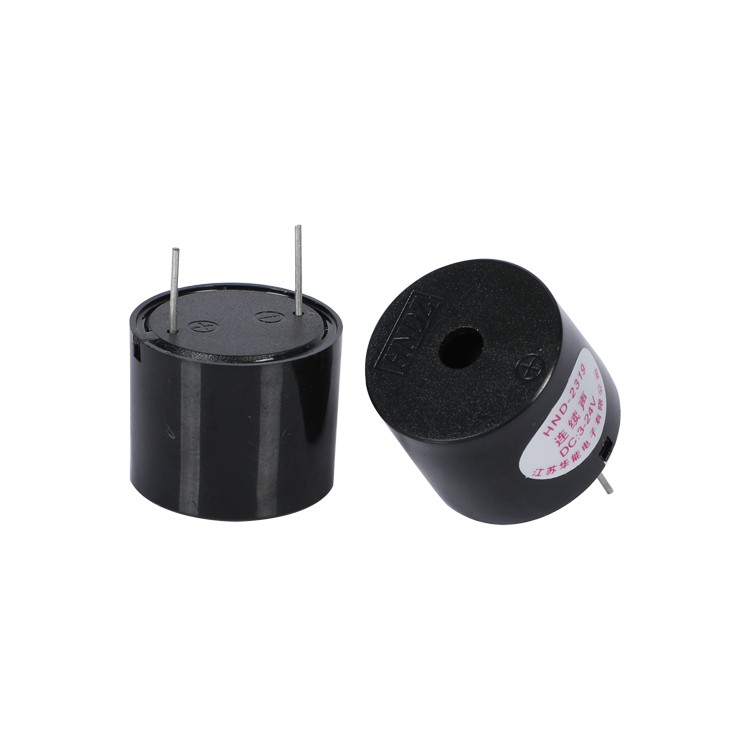

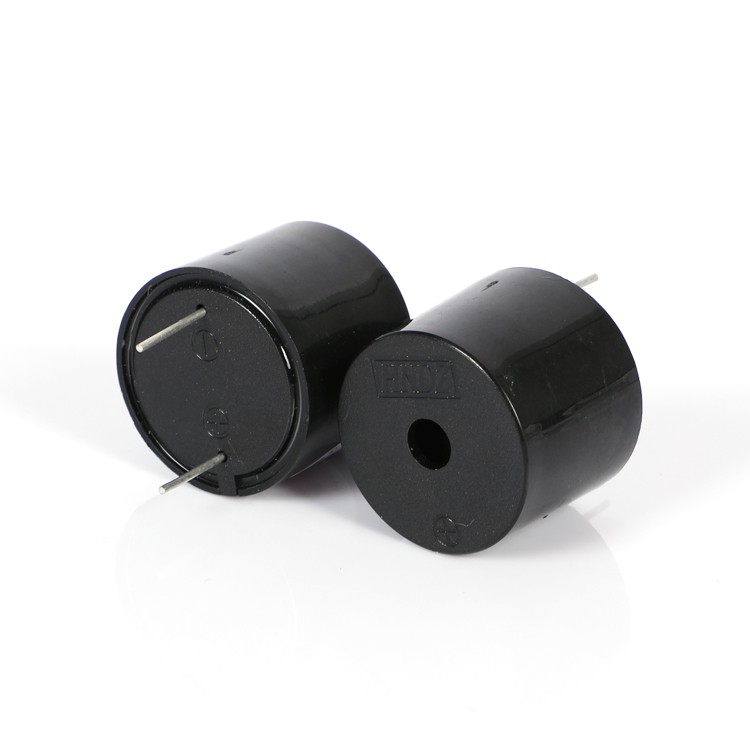

HND-2319		12	3 ~ 24	≥90 @3700 Hz 12 Vp-p	≤10 @3700 Hz 12 Vp-p	3700±500	-20~+80	5	Ø23,0×19,0

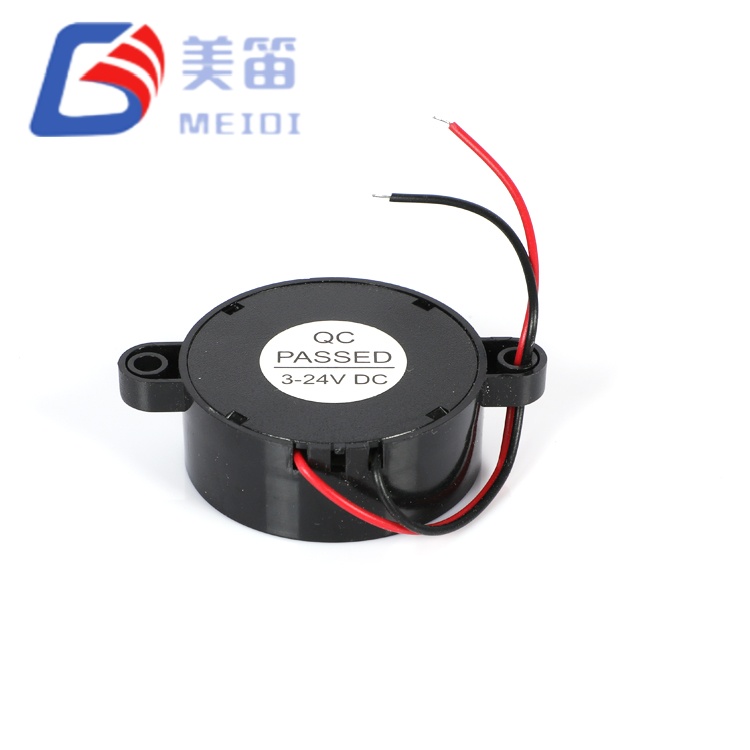

HND-4216		12	3 ~ 24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×16,0

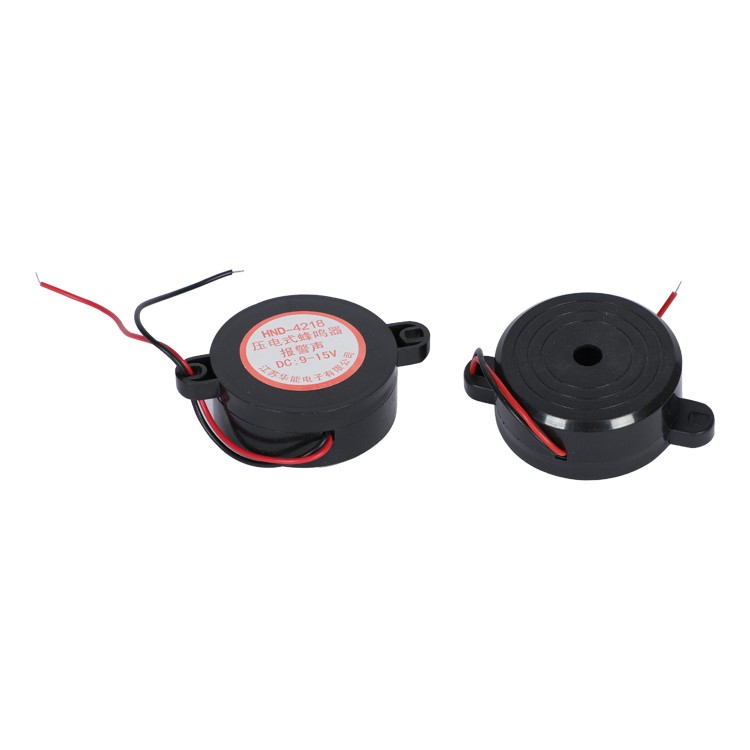

HND-4218		12	3 ~ 24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×18,0
