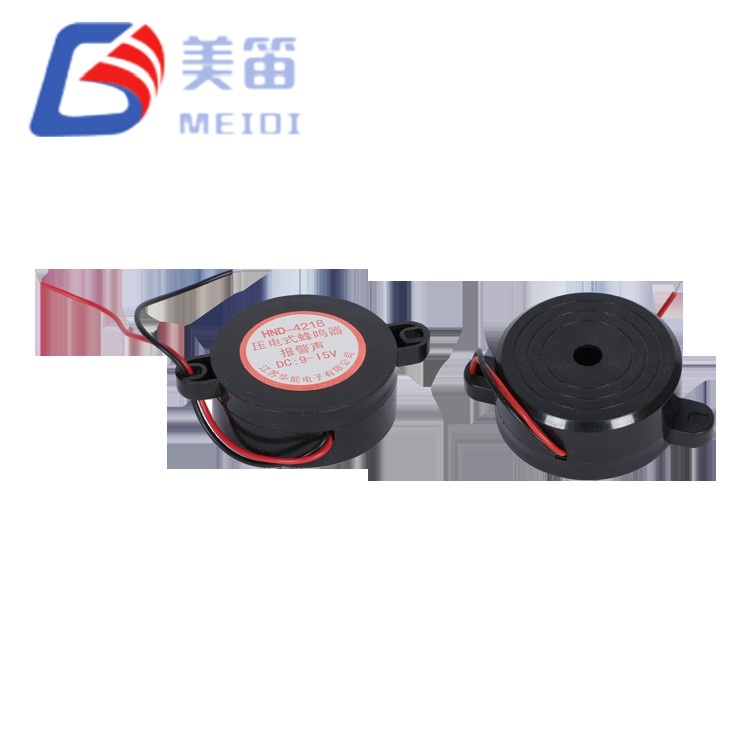

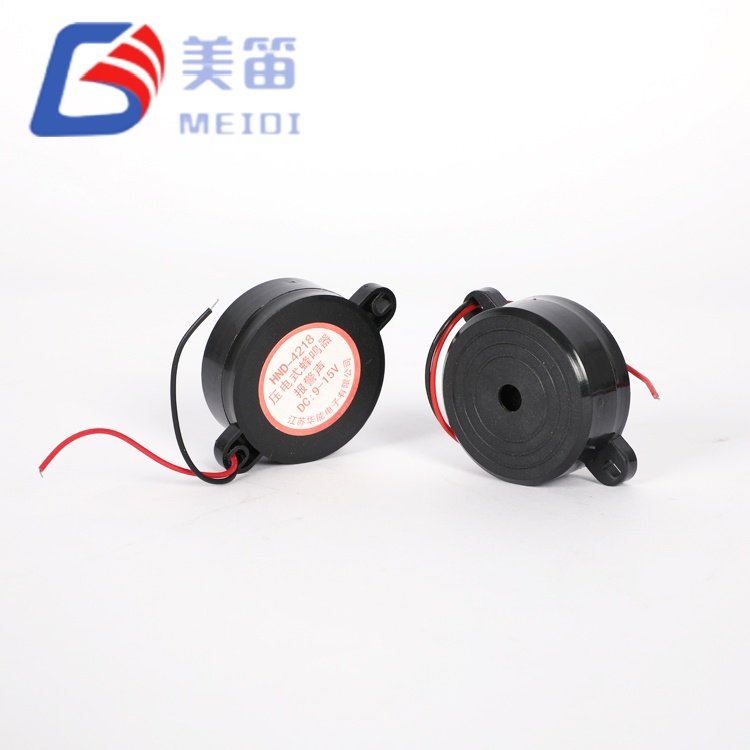

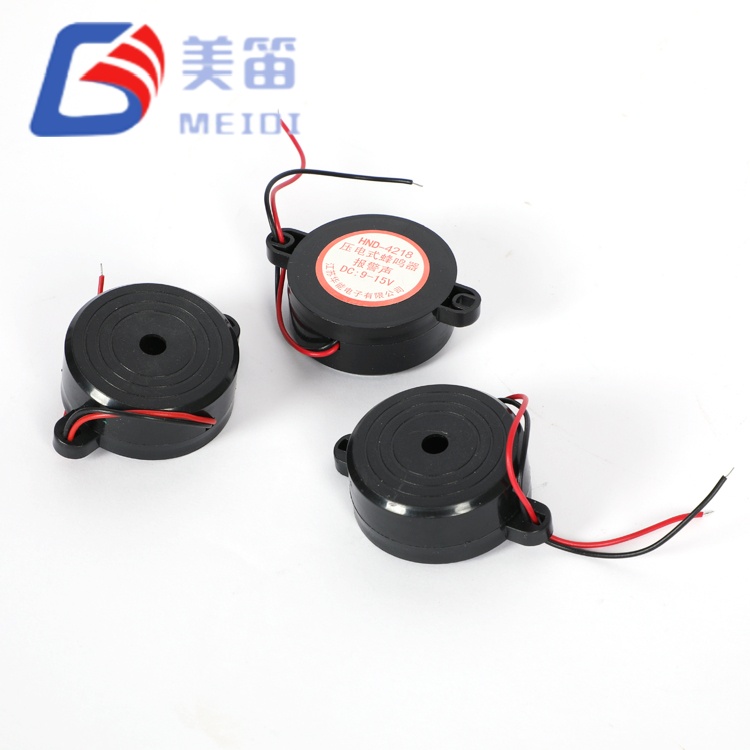

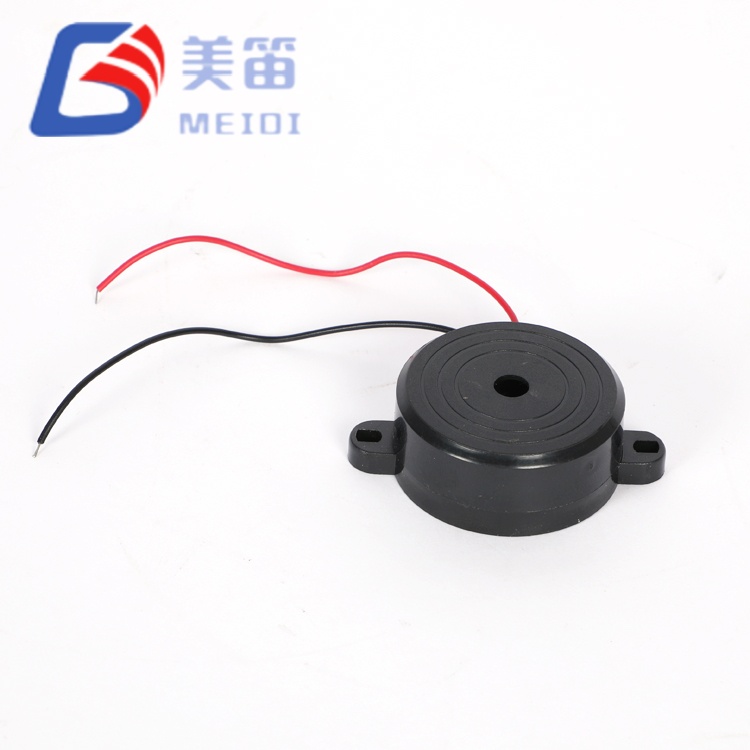

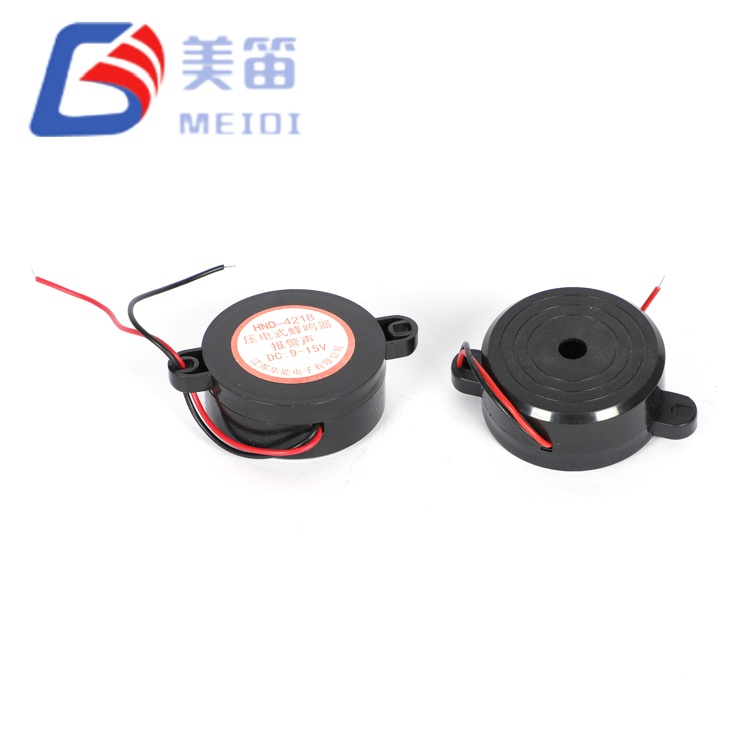

4218 Aktywny brzęczyk piezoelektryczny

HND-4218 to aktywny brzęczyk piezoelektryczny o średnicy 42 mm z wbudowanym obwodem oscylacyjnym, umieszczony w czarnej obudowie ABS. Bezpośrednie przyłożenie napięcia stałego w zakresie od 3 V do 24 V generuje nominalny słyszalny ton 2800 Hz, eliminując potrzebę zewnętrznego źródła sygnału. Jego większa powierzchnia promieniująca w porównaniu z brzęczykami klasy 23 mm przyczynia się do zwiększenia ciśnienia akustycznego poziom co najmniej 90 dB w odległości 10 cm w znamionowych warunkach napędu. Ten element z otworem przelotowym to powszechnie wybierane do przemysłowych paneli sterowania, samochodowych wskaźników ostrzegawczych, urządzeń medycznych alarmy i sygnalizatory systemu bezpieczeństwa, w przypadku których wymagany jest głośny, spójny dźwięk.

Wbudowany obwód oscylacyjny — bezpośrednio przyłożone napięcie prądu stałego generuje sygnał dźwiękowy

Napięcie znamionowe 12 VDC, zakres pracy 3–24 VDC

Pobór prądu 8 mA zgodnie ze specyfikacją

Częstotliwość rezonansowa 2800 ± 500 Hz

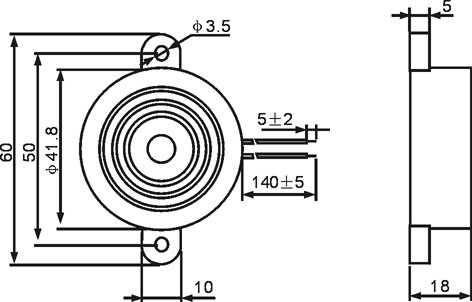

Obudowa ABS 42 × 18 mm, montaż przez otwór

Kluczowe funkcje

Zintegrowany obwód napędowy — przyjmuje bezpośrednio napięcie prądu stałego i bez niego generuje sygnał o częstotliwości 2800 Hz zewnętrzne elementy oscylatora

Membrana o średnicy 42 mm umieszczona w sztywnej obudowie z ABS — zapewnia większą efektywną powierzchnię promieniowania niż membrana typowe brzęczyki 23 mm, zapewniające wyższą moc dźwięku przy montażu na otwartej powierzchni

Szeroki zakres zasilania — działa od 3 V do 24 V DC, odpowiedni zarówno do zasilania akumulatorowego, jak i projekty przemysłowych szyn napięciowych

Kompatybilny z lutowaniem na fali (260°C) i lutowaniem ręcznym (350°C), do 2–3 temperatur cykli zgodnie ze specyfikacją

Typowe zastosowania

Przemysłowe panele sterowania i wskaźniki stanu maszyn

Samochodowe ostrzeżenia dźwiękowe (przypomnienia o zapięciu pasów bezpieczeństwa, alerty czujników parkowania)

Alarmy urządzeń medycznych (monitory pacjenta, pompy infuzyjne)

Sygnalizatory systemu bezpieczeństwa i syreny sygnalizacji pożaru

Wskaźniki awarii zasilacza bezprzerwowego (UPS).

Tablice informacji publicznej i sygnały dźwiękowe w kioskach

Środki ostrożności

1. Pracuj wyłącznie w zakresie 3–24 VDC. Napięcia spoza tego zakresu mogą uszkodzić elementy wewnętrzne oscylator lub element piezoelektryczny.

2. Ten brzęczyk nie jest zaplombowany. Unikaj przedostawania się wody, resztek topnika lub kleju przez dźwięk port, który może zmieniać częstotliwość i zmniejszać moc wyjściową.

3. Długotrwałe narażenie na żrące gazy (np. H₂S, SO₂) lub wysoką wilgotność może spowodować uszkodzenie podłoże mosiężne i połączenia elektrod.

4. Poziom ciśnienia akustycznego zależy od napięcia zasilania i wydajności prądowej źródła. Sprawdź to Twój obwód napędowy może dostarczyć wystarczający prąd pod obciążeniem.

5. Trzymaj przedni port akustyczny z dala od przeszkód. Nawet częściowa blokada zmniejszy SPL i przesunąć postrzeganą częstotliwość.

6. Przechowywać w oryginalnym, wysuszonym opakowaniu, aby zapobiec wchłanianiu wilgoci i utlenianiu szpilek przed lutowaniem.

Często zadawane pytania

1. Czy HND-4218 wymaga zewnętrznego obwodu oscylatora?

Nie. Aktywny brzęczyk piezoelektryczny 4218 to aktywny brzęczyk piezoelektryczny z wbudowanym obwodem oscylacyjnym. Przyłożenie napięcia stałego w zakresie znamionowym powoduje bezpośrednie wygenerowanie słyszalnego sygnału o częstotliwości 2800 Hz.

2. Jakie jest minimalne napięcie, przy którym brzęczyk będzie działał niezawodnie?

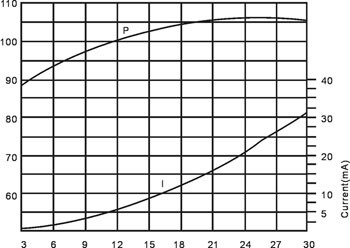

Określony zakres napięcia roboczego wynosi od 3 VDC do 24 VDC. Urządzenie będzie działać przy napięciu 3VDC; jednakże poziom ciśnienia akustycznego wzrasta wraz z przyłożonym napięciem. Do pracy przy niskim napięciu krzywych, należy skontaktować się z firmą MEIDI w celu uzyskania danych charakteryzujących zastosowanie.

3. Czy tego brzęczyka można używać na zewnątrz lub w środowisku o dużej wilgotności?

HND-4218 ma otwartą strukturę i nie jest przeznaczony do wodoodporności ani wysokiej wilgotności aplikacje. Może to spowodować narażenie na wilgoć, kondensację lub atmosferę korozyjną dryf wydajności. W przypadku instalacji chronionych środowiskowo należy zapoznać się z notami aplikacyjnymi lub skonsultuj się z MEIDI w sprawie alternatywnych opcji uszczelnienia.

4. Jaka metoda lutowania jest zalecana dla tego buzzera z otworem przelotowym?

W przypadku produkcji seryjnej zalecaną metodą jest lutowanie na fali w temperaturze 260°C przez 4–6 sekund. Dopuszczalne jest także lutowanie ręczne w temperaturze 350°C przez 2–5 sekund. Ogranicz ekspozycję termiczną do 2–3 cykle zgodnie ze specyfikacją, aby uniknąć deformacji obudowy.

5. Czy częstotliwość wyjściowa jest stała, czy zmienia się w zależności od napięcia?

Wewnętrzny oscylator utrzymuje stabilną częstotliwość w pobliżu 2800 Hz w całym okresie pracy zakres napięcia. Chociaż SPL zmienia się w zależności od napięcia i obciążenia, przesunięcie częstotliwości jest minimalne w określonym zakresie dostaw.

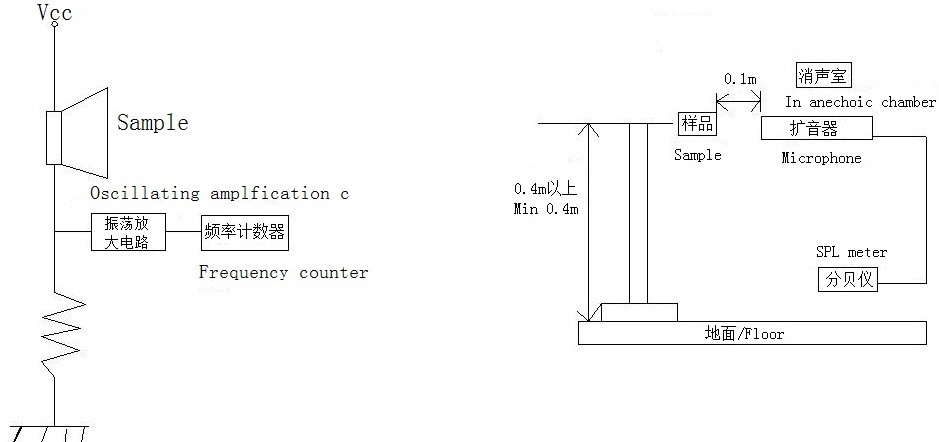

6. Dlaczego protokół testu wykorzystuje falę prostokątną 12 Vp-p dla aktywnego brzęczyka?

Fala prostokątna 12 Vp-p przy 2800 Hz jest standardowym warunkiem charakterystyki spójność specyfikacji. HND-4218 jest przystosowany do pracy przy napięciu 12 V DC z zasilaniem wewnętrznym prowadzić; Dane dotyczące wydajności prądu stałego są dostępne na żądanie.

Zapytanie techniczne

Aby poprosić o pełny arkusz danych, rysunki mechaniczne, krzywe odpowiedzi częstotliwościowej SPL, lub dane z testu niezawodności dla HND‑4218, skontaktuj się z MEIDI w sprawie swojej aplikacji wymagania. Pomoc techniczna zazwyczaj odpowiada w ciągu jednego dnia roboczego.
