Wiele firm może zacytować Abrzęczyk piezoelektryczny, ale mniej może wspierać stabilną działalność eksportową, użyteczną komunikację techniczną i niezawodność powtarzania zamówień. Dla zespołów zaopatrzenia OEM wyzwaniem nie jest tylko zlokalizowanie fabryki brzęczyków. Jest to wybór producenta brzęczyka piezoelektrycznego, który może wesprzeć cały proces biznesowy związany z daną częścią.
Importerzy i zespoły zakupowe zwykle uzyskują lepsze wyniki, gdy jednocześnie porównują dopasowanie produktu i codzienną realizację dostaw. Wycena informuje, ile kosztuje jedna partia brzęczyków; nie mówi nic o tym, jak będzie brzmiała czwarta partia ani o tym, jak szybko zostanie udzielona odpowiedź na poprawiony rysunek brzęczyka.

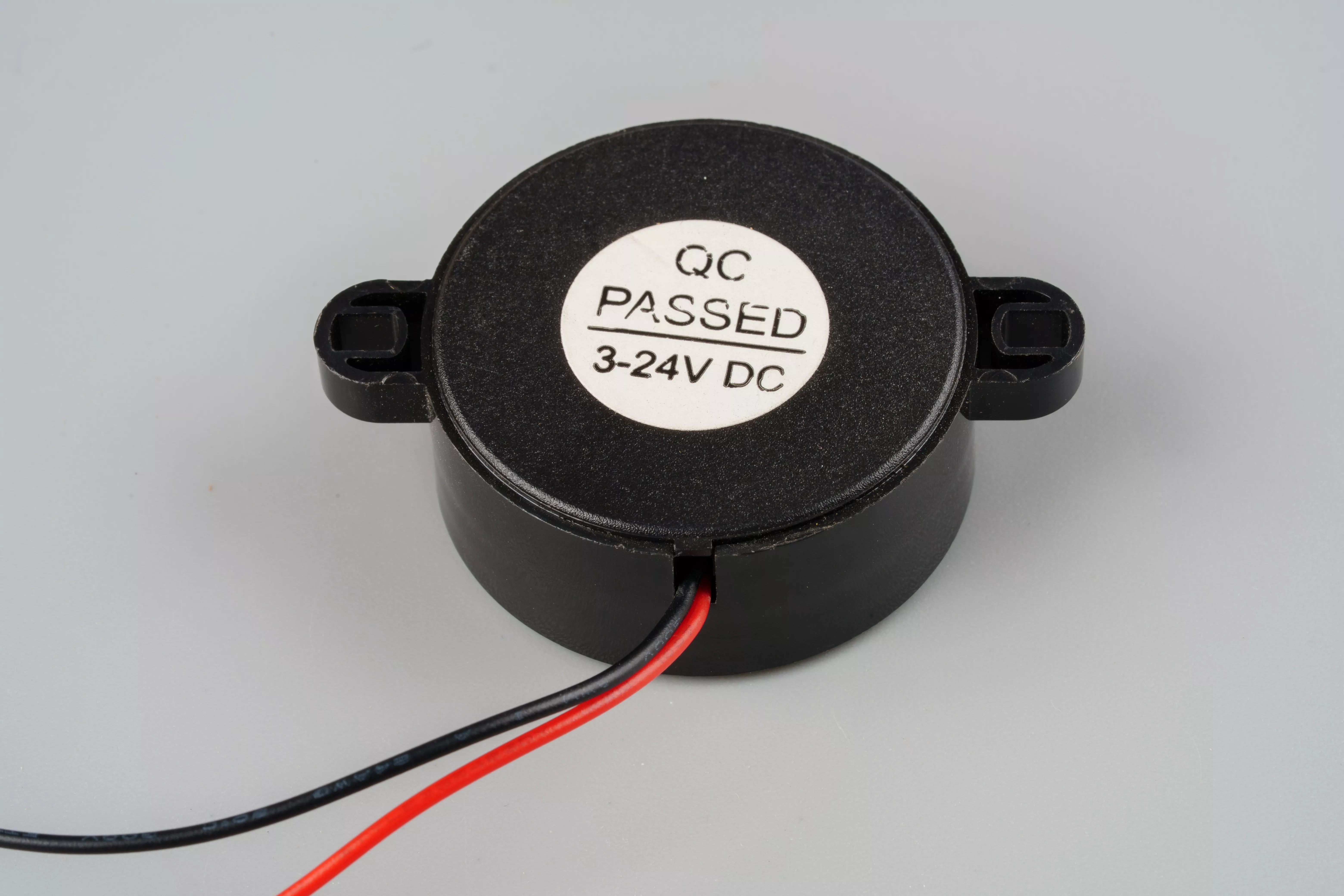

Poważny producent brzęczyków piezoelektrycznych powinien oferować więcej niż jeden standardowy model. Kupujący powinni potwierdzić, czy dostawca jest w stanie pokryć główne kierunki brzęczyka, których mogą wymagać nowoczesne projekty OEM, ponieważ pierwsze zamówienie rzadko jest ostatnim. Platforma czujnika dymu uruchamia się aktywnym brzęczykiem z otworem przelotowym, a następnie dodajeBrzęczyk SMDw przypadku nowszej płyty, w przypadku wersji zewnętrznej potrzebny jest uszczelniony korpus brzęczyka. Jeśli te trzy brzęczyki pochodzą z trzech fabryk, kupujący kwalifikuje trzy systemy jakości zamiast jednego.
| Możliwości dostawcy | Dlaczego jest to ważne dla kupujących |
|---|---|
| Aktywny i pasywny zasięg brzęczyka | Obsługuje różne strategie dźwiękowe produktu bez zmiany dostawcy |
| Opcje brzęczyka SMD i przelotowego | Pomaga dostosować brzęczyk do już trwającego procesu montażu |
| Uszczelnione lub wodoodporne produkty z brzęczykiem | Poprawia dopasowanie do użytku na zewnątrz, podczas mycia i w zastosowaniach przemysłowych |
| Różnorodność napięć i pakietów | Obsługuje wiele platform produktów OEM na jednym zatwierdzonym źródle brzęczyka |
| Elementy brzęczyka piezoelektrycznego | Umożliwia zintegrowanie buzzera z własną obudową klienta |
Poproś producenta brzęczyka piezoelektrycznego o wycenę całej rodziny, a nie pojedynczego numeru części. W praktyce sprawna fabryka powinna sobie z tym poradzićaktywne brzęczyki piezoelektryczne(wbudowany oscylator, napędzany prądem stałym),pasywne brzęczyki piezoelektryczne(napęd zewnętrzny, ton ustawiony przez MCU hosta),brzęczyki elektromagnetycznew aktywnym magnetycznym ipasywny magnetycznyformularze,Brzęczyki SMDdo montażu rozpływowego,seria brzęczyków pogo-pindo beznarzędziowego montażu modułu, orazbrzęczyki alarmowepowyżej 95 dB. Ubezpieczenie to najtańsza metoda redukcji ryzyka dostępna na etapie tworzenia krótkiej listy i jest to pierwsza rzecz, na którą zgłosi się dobrowolnie producent dobrego brzęczyka piezoelektrycznego.
Cena jest ważna, ale niedopasowanie techniczne może spowodować większe straty w wyniku ponownego pobierania próbek, przeprojektowania i opóźnień w dostawie. Kupujący powinni najpierw zażądać kluczowych danych elektrycznych i akustycznych brzęczyka, a dopiero potem porównać liczby pomiędzy dostawcami. Producent brzęczyka piezoelektrycznego, który odpowiada z pełnym ustawieniem parametrów w jednym przebiegu, jest zwykle tym, który odpowiada również szybko, gdy zmiana nastąpi blisko daty produkcji.
| Parametr | O co prosić |
|---|---|
| Znamionowe napięcie i pobór prądu | Napięcie brzęczyka w V DC lub V p-p plus maksymalny prąd w mA przy tym napięciu |
| Poziom ciśnienia akustycznego | SPL brzęczyka w dBz podanym dystansem testowym i warunkami jazdy |
| Częstotliwość rezonansowa | Częstotliwość w Hz i tolerancja, ponieważ sygnał wyjściowy brzęczyka spada z rezonansu |
| Wymiary opakowania i montaż | Rozmiar brzęczyka w mm oraz to, czy część jest z otworem przelotowym, przewodem czy SMD z przepływem zwrotnym |
| Zakres temperatur pracy | Podany zakres sygnału dźwiękowego w °C oraz, w stosownych przypadkach, stopień szczelności lub IP |
Poniższa tabela zawiera reprezentatywne modele masowe z katalogu produkcyjnego Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI). Wszystkie wartości pochodzą z naszych własnych arkuszy specyfikacji — żadne dane nie są szacunkowe. Każdy wybrany przez Ciebie producent brzęczyków piezoelektrycznych powinien być w stanie wyprodukować na żądanie stolik brzęczyka o tym kształcie.
| Model | Typ | Woltaż | Częstotliwość rezonansowa | Min. SPL | Aktualny | Wymiary (mm) | Temp. Zakres |
|---|---|---|---|---|---|---|---|
| HNR-1207PA5.0 | Pasywny piezo | 5,0 V p-str | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 7,0 | −20 do +70°C |
| HNR-1255PA6.5 | Pasywny piezo | 5,0 V p-str | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 5,5 | −20 do +70°C |
| HNR-1707 | Pasywny piezo | 5,0 V p-str | 4000 ± 500 Hz | ≥ 85 dB | ≤ 10 mA | Φ17,0 × 7,5 | −20 do +70°C |
| HNR-2207PA10 | Pasywny piezoelektryczny (sprężynowy) | 3,0 V p-str | 2000 ± 500 Hz | ≥ 75 dB | ≤ 3 mA | Φ22,0 × 7,0 | −20 do +70°C |
| HNB09A05 | Elektromagnetyczny (aktywny) | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 do +70°C |
| HNT-9042-05 | Elektromagnetyczny (aktywny) | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 do +70°C |
| TMB12A05 | Elektromagnetyczny (aktywny) | 5 V prądu stałego | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| TMB12A12 | Elektromagnetyczny (aktywny) | 12 V prądu stałego | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| TMB12A24 | Elektromagnetyczny (aktywny) | 24 V prądu stałego | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 do +70°C |
| HMB1275-05B | Elektromagnetyczny (aktywny) | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | −20 do +70°C |
| HN-2512 | Elektromagnetyczne (pasywne) | 5/12 V prądu stałego | 800 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,0 | −20 do +70°C |
| QMB-09B-05 | Elektromagnetyczne (pasywne) | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 60 mA | Φ9,0 × 5,5 | −20 do +70°C |
| HN-1206 | Elektromagnetyczne (pasywne) | 5 V prądu stałego | 2,0 / 2,4 / 2,7 kHz | ≥ 85 dB | ≤ 60 mA | Φ12,0 × 9,0 | −20 do +70°C |
| MLT-8530 | Elektromagnetyczne SMD (pasywne) | 5 V prądu stałego | 2700 ± 300 Hz | ≥ 85 dB | ≤ 80 mA | 8,5 × 8,5 × 3,0 | −20 do +70°C |

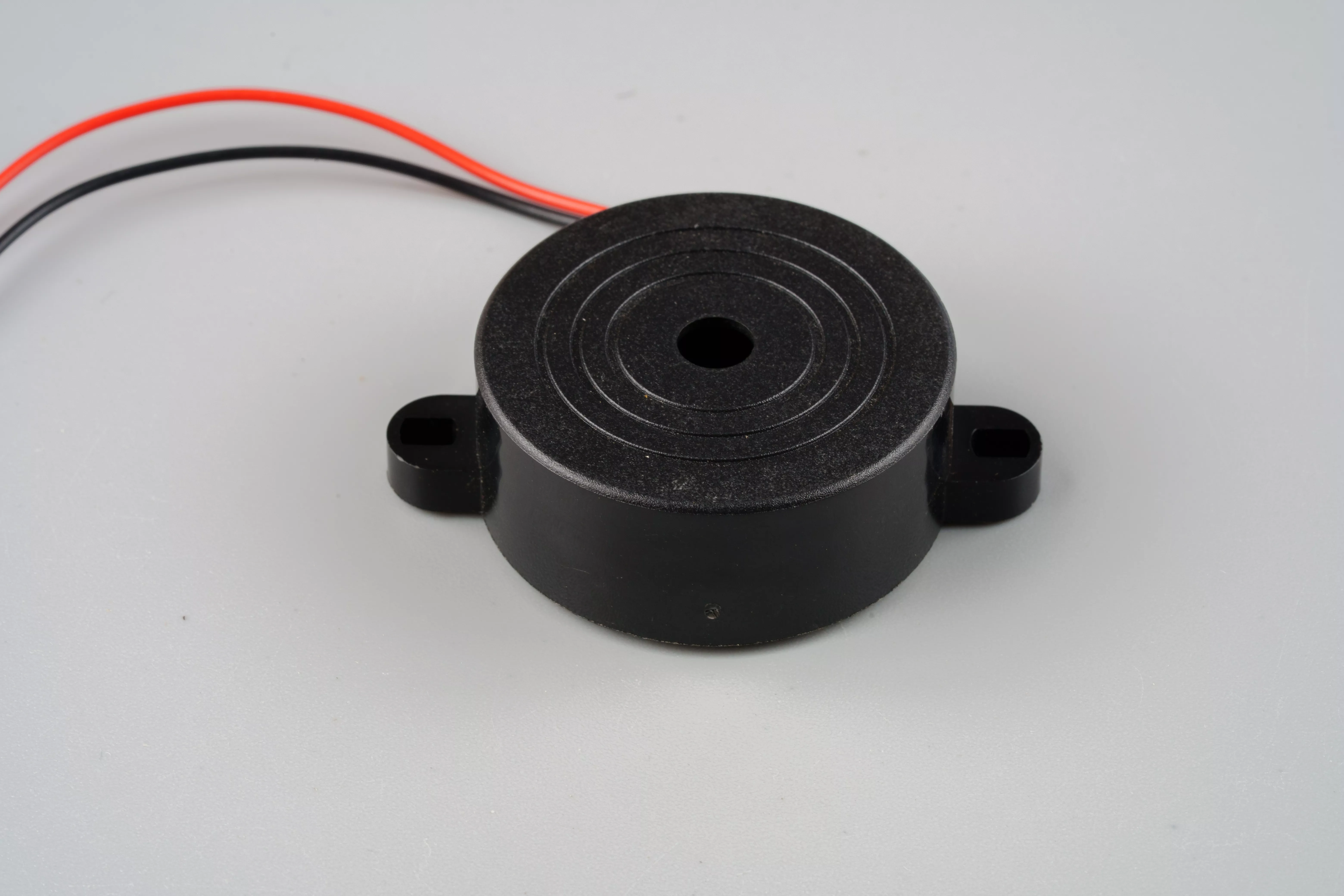

Kupujący czasami traktują brzęczyk piezoelektryczny i brzęczyk magnetyczny jako dwa sposoby zakupu tego samego sygnału dźwiękowego. Nie są. W przypadku płytek wrażliwych na moc lub o ograniczonej przestrzeni ścieżka brzęczyka piezoelektrycznego jest zwykle czystszym wyborem, ponieważ pobiera mniej prądu i zajmuje mniejszą powierzchnię, a pojemność statyczną elementu ceramicznego można łatwiej wysterować z pinu MCU o małej mocy. Brzęczyk magnetyczny sprawdza się, gdy projekt wymaga innego charakteru tonu lub określonego zachowania napędu, którego nie zapewnia opcja brzęczyka piezoelektrycznego. Tabela utrzymuje kompromis na poziomie, który faktycznie wpływa na decyzję o zaopatrzeniu.
| Obszar porównania | Brzęczyk piezoelektryczny | Brzęczyk magnetyczny |
|---|---|---|
| Zapotrzebowanie na moc | Zwykle niższy | Zwykle wyższa |
| Kompaktowe dopasowanie | Często silniejszy | Często bardziej ograniczone |
| Konstrukcja przyjazna dla baterii | Zwykle lepiej | Zwykle mniej korzystne |
| Wymagania dotyczące napędu | Potrzebuje oscylatora lub fali napędzanej | Typy aktywne działają ze zwykłego DC |
| Charakter tonu | Ostrzejszy, wyższy sygnał ostrzegawczy | Bogatsze i pełniejsze brzmienie |
| Typowy kierunek użytkowania | Alarmy, urządzenia, elektronika przenośna | Wskaźniki i alternatywne zastosowania tonów |
Test praktyczny jest prosty: jeśli projekt ma już zapasowe wyjście PWM i budżet miliwatów, poproś producenta brzęczyka piezoelektrycznego o brzęczyk pasywny. Jeśli na płycie nie ma żadnego z nich, poproś o aktywny brzęczyk i zaakceptuj wyższy pobór prądu. Decyzja o tym przed pobraniem próbek oszczędza pełny cykl rewizji.
Częstą pułapką jest umieszczanie na krótkiej liście jednego modelu. Pierwsze zamówienie może obejmować pojedynczy aktywny brzęczyk, ale druga linia produktów zwykle wymaga brzęczyka SMD, a trzecia wymaga zamkniętej obudowy brzęczyka. Jeżeli producent brzęczyka piezoelektrycznego nie jest w stanie pokryć kosztów dodatkowej części, ukrytym kosztem jest kwalifikacja drugiego dostawcy — nowe próbki brzęczyka, nowe audyty, nowa dokumentacja — w przypadku produktu często o niewielkiej objętości.
| Rodzina produktów | Wyzwalacz pozyskiwania | Ryzyko, jeśli dostawca nie jest w stanie go pokryć |
|---|---|---|
| Aktywny brzęczyk | Standardowe alarmy i komunikaty o stanie | Niski, ale w przypadku najprostszego brzęczyka głośności traci się wpływ na cenę |
| Pasywny brzęczyk | Produkty ze stopniowanymi lub programowalnymi alertami | Praca oprogramowania układowego jest powtarzana w oparciu o brzęczyk drugiego dostawcy |
| Brzęczyk SMD | Linie rozpływu i gęste deski | Ręczne wstawianie pozostaje w koszcie procesu |
| Uszczelniony lub wodoodporny brzęczyk | Sprzęt do użytku na zewnątrz i do mycia | Oddzielny audyt dostawcy dotyczący brzęczyka o niskim poziomie głośności |
| Element piezoceramiczny | Buzzer wbudowany w obudowę własną klienta | Projekt akustyczny musi zostać zrewidowany od zera |
Dokumentacja i przejrzystość procesów często wpływają na sukces zaopatrzenia w takim samym stopniu jak sam sygnał dźwiękowy. Kupujący powinni porównać, czy dostawcy mogą zapewnić wsparcie w zakresie zgodności i jasno wyjaśnić, w jaki sposób zarządzają spójnością produktu. W przypadku eksportu do UE, Wielkiej Brytanii i większości rynków regulowanych zestaw odniesienia jest niewielki i nie podlega negocjacjom:
Certyfikat pokazuje, że system istnieje; nie pokazuje, że bieżąca partia brzęczyków została przetestowana. Pytaniem, które odróżnia wykwalifikowanego producenta brzęczyków piezoelektrycznych od producenta jedynie certyfikowanego, jest to, co dzieje się na linii: czy każda partia brzęczyków jest mierzona akustycznie, czy pomiar jest rejestrowany i czy nieudana partia brzęczyków jest przechowywana, a nie wysyłana. Poproś o procedurę kontroli wychodzącej, a nie tylko o zeskanowanie certyfikatu.
Sprawdź rozmiar opakowania i kształt podkładki lub przewodu względem płytki, napięcie względem zasilania i wyjściewewnątrz obudowyzamiast na wolnym powietrzu — obudowa może kosztować brzęczyk od 5 do 10 dB. Następnie sprawdź rozpiętość pomiędzy kilkoma sygnalizatorami z tej samej partii. Ten ostatni punkt decyduje o tym, czy po pierwszej wysyłce kontrola przychodząca będzie cicha, a ma to największe znaczenie w przypadku narzędzi medycznych, terminali przenośnych i urządzeń kompaktowych, gdzie przestrzeń i powtarzalność liczą się bardziej niż sama głośność.
Fabryka dobrze pobierająca próbki powinna także być w stanie bez długiego opóźnienia określić swoją miesięczną wydajność brzęczyka, normalny czas realizacji, rutynowe inspekcje i wsparcie w zakresie dokumentacji eksportowej. Odpowiedzi te będą miały większą wagę, gdy projekt zamieni się w powtarzające się wysyłki.
| Temat fabryki | Co powie ci odpowiedź |
|---|---|
| Zdolność produkcyjna | Czy wzrost głośności brzęczyka może zostać wchłonięty bez drugiego źródła |
| Procedura kontroli jakości | Jak utrzymywana jest spójność pomiędzy partiami brzęczyków, a nie tylko w obrębie jednej |
| Wsparcie zgodności | Jaka część dokumentów związanych z eksportem i audytem spoczywa na kupującym |
| Procedura dostosowywania | Jak obsługiwane są niestandardowe żądania dotyczące napięcia, częstotliwości lub znakowania brzęczyka |
| Szybkość komunikacji | Co się stanie, gdy zmiana brzęczyka nastąpi blisko daty produkcji |
Wartość SPL brzęczyka podana bez napięcia zasilania, kształtu fali i odległości pomiarowej nie jest specyfikacją — jest to liczba marketingowa. To samo dotyczy częstotliwości rezonansowej podanej bez tolerancji i wartości prądu podanej bez napięcia, przy którym została zmierzona. Wiarygodny producent brzęczyka piezoelektrycznego podaje warunki przy każdej wartości, ponieważ kupujący będzie dokładnie sprawdzał te warunki.
Dostawcy, którzy mogą zaoferować tylko jeden typ brzęczyka, często zlecają resztę. Jest to wykonalne, ale oznacza, że drugie źródło jest niewidoczne dla kupującego i niewykwalifikowane przez niego. Zapytaj bezpośrednio, które rodziny brzęczyków są produkowane we własnym zakresie, a które są przedmiotem handlu. Odpowiedź ma większe znaczenie niż cena elementu zamówienia.
| Czerwona flaga | Co to zwykle oznacza | O co zamiast tego zapytać |
|---|---|---|
| Buzzer SPL podany bez odległości | Figurę można mierzyć z odległości 10 cm i napompować | „Przy jakiej odległości i przejeździe to zmierzono?” |
| Próbki, które brzmią niespójnie | Luźna kontrola procesu na linii brzęczyka | „Pokaż partię rozłożoną na dziesięć części”. |
| Nie podano czasu realizacji brzęczyka | Brak miejsca produkcyjnego zarezerwowanego dla powtarzających się zamówień | „Jaki jest czas realizacji w szczycie sezonu?” |
| Certyfikaty wskazujące biuro handlowe | Faktyczna fabryka brzęczyków nie ma kwalifikacji | „Która strona znajduje się na certyfikacie ISO 9001?” |
| Niechęć do udostępniania zapisów testów | Testowanie brzęczyka może nie być rutynowe | „Wyślij protokół kontroli wychodzącej ostatniej partii.” |
Dwóch dostawców może zaoferować podobne dane brzęczyka, ale stworzyć bardzo różne doświadczenia projektowe. Kupujący powinni porównać poziom usług, niezawodność powtarzalnych zamówień i jakość komunikacji w ramach oceny dostawcy, ponieważ te zmienne dominują w całkowitym koszcie po rozpoczęciu produkcji seryjnej.
Aktywny brzęczyk piezoelektryczny zawiera własny obwód oscylatora i emituje stały dźwięk po przyłożeniu prądu stałego. Pasywny brzęczyk piezoelektryczny nie ma oscylatora, więc obwód hosta musi dostarczać falę prostokątną lub PWM o żądanej częstotliwości. Pasywne brzęczyki umożliwiają stopniowane lub programowalne alerty; aktywne brzęczyki są prostsze w prowadzeniu.
Tylko jeśli zostanie podany warunek testu. SPL w dB nie ma znaczenia bez napięcia sterującego, kształtu fali i odległości pomiaru. Zapytaj każdego producenta brzęczyka piezoelektrycznego o te same trzy liczby, a następnie porównaj — wartość brzęczyka podana przy 30 cm i ta podana przy 10 cm to różne specyfikacje.
Każdy brzęczyk piezoelektryczny ma częstotliwość rezonansową, a moc wyjściowa zanika po obu stronach. Włączenie brzęczyka o częstotliwości 4000 Hz przy częstotliwości 2500 Hz spowoduje zauważalnie cichszy sygnał alarmowy. Dopasuj częstotliwość napędu do znamionowej częstotliwości rezonansowej, chyba że projekt celowo zakłada łagodniejszy dźwięk.
Co najmniej ISO 9001 w zakresie zarządzania jakością i ISO 14001 w zakresie zarządzania środowiskowego, a także deklaracje materiałowe dotyczące RoHS i REACH. Poproś o dokumenty zawierające nazwę zakładu produkcyjnego, a nie biura handlowego.
Standardowe modele brzęczyków zwykle zaczynają się od 1000 sztuk w przypadku zamówień produkcyjnych, z bezpłatnymi próbkami części katalogowych do oceny. Części niestandardowe zazwyczaj charakteryzują się wyższym MOQ, ponieważ oprzyrządowanie, ekranowanie i weryfikacja akustyczna muszą być skonfigurowane pod kątem konkretnych wymagań.
W przypadku standardowej części katalogu okres od dwóch do czterech tygodni obejmuje wysyłkę próbek, testy laboratoryjne i testy odsłuchowe w obudowie. Niestandardowy brzęczyk wydłuża od jednego do trzech tygodni na akustyczną weryfikację i podpisanie rysunku zatwierdzenia. Opóźnienia prawie zawsze wynikają z niekompletnych specyfikacji na etapie zapytania ofertowego, a nie z fabryki.
Zależy to od już istniejącego procesu montażu. Brzęczyk SMD pasuje do linii rozpływu i gęstych płyt oraz eliminuje koszty ręcznego wstawiania, ale musi przetrwać profil rozpływu. Brzęczyk z otworem przelotowym jest łatwiejszy do przeróbki i bardziej wyrozumiały w przypadku produktów o małej objętości lub nadających się do serwisowania. Producent brzęczyków piezoelektrycznych obejmujący oba elementy pozwala na podjęcie decyzji w oparciu o projekt płytki, a nie listę dostawców.
Zwykle tak, jeśli katalog obejmuje zakres napięć, a nie pojedynczą wartość znamionową. Praktycznym ograniczeniem nie jest samo napięcie, ale kombinacja napięcia, rozmiaru obudowy i docelowego poziomu SPL — mały brzęczyk 3 V nie może uzyskać sygnału wyjściowego części 24 V o tym samym rozmiarze. Wyślij wszystkie trzy wymagania razem i pozwól, aby fabryka zaproponowała najbliższe dopasowanie dla każdego z nich.
Najlepszy producent brzęczyków piezoelektrycznych to ten, który łączy odpowiedni zakres produktów, stabilne systemy jakości i niezawodne wsparcie eksportowe. Nabywcy, którzy porównują całkowite możliwości dostawcy, a nie samą cenę ofertową, zwykle osiągają łatwiejszą kwalifikację, mniejsze ryzyko i lepsze długoterminowe wyniki zakupów.
MEIDI produkuje brzęczyki i piezoelektryczne komponenty dźwiękowe od chwili założenia fabryki w 2011 roku i wnosi 15 lat doświadczenia w eksporcie do programów OEM i importerów. Produkcja przebiega poniżejISO9001IISO14001i komponenty są zbudowane dlaRoHSIZASIĘGdostęp do rynku. Każda partia brzęczyków przechodzi testy akustyczne przed wysyłką. Jeśli teraz porównujesz dostawców, wyślij swoją aplikację, napięcie docelowe, SPL i pakiet — nasi inżynierowie zaproponują najbliższe dopasowanie brzęczyka i zorganizują próbki standardowych modeli do oceny.
