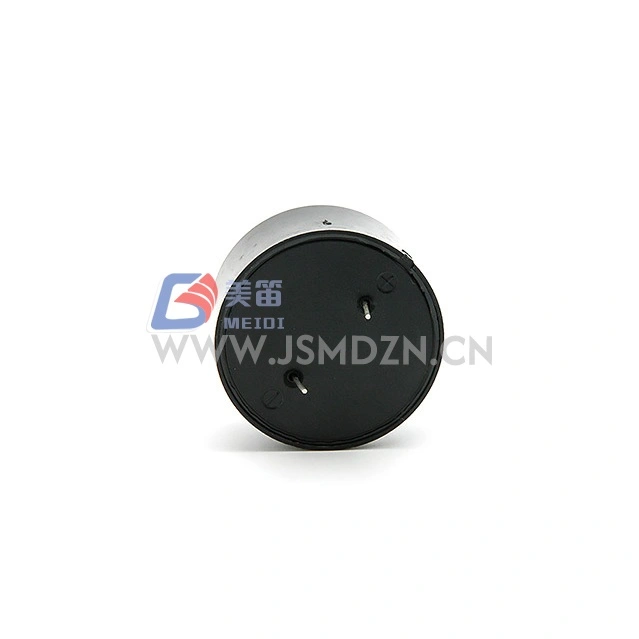

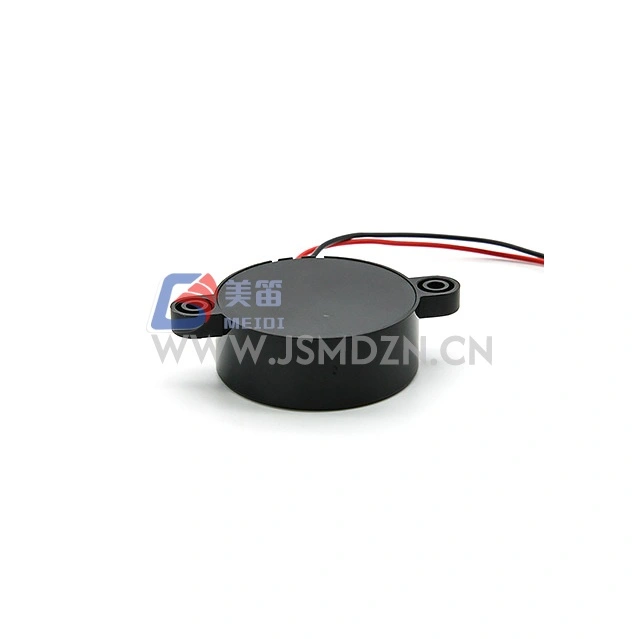

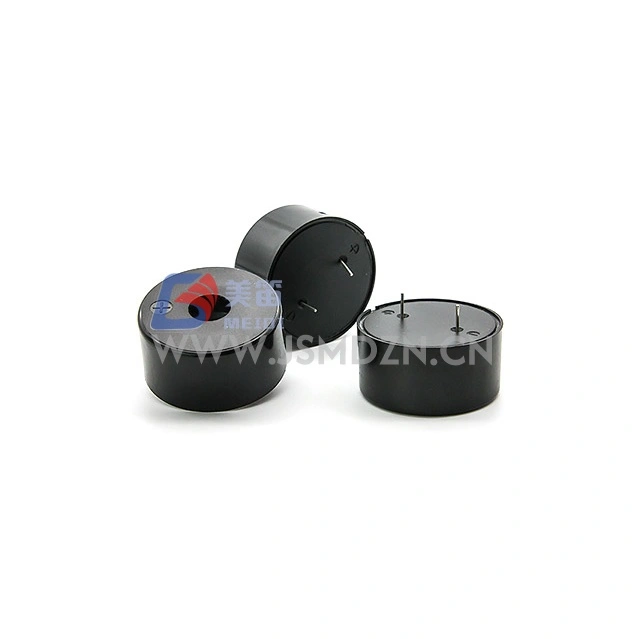

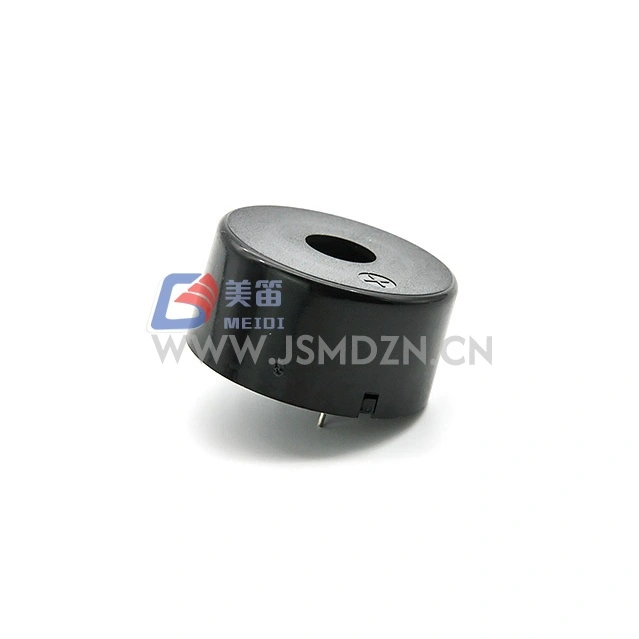

Alarm elektroniczny piezoelektryczny MEIDI HND-4020 3KHz to elektroniczna jednostka alarmowa przeznaczona do zastosowań w zakresie ostrzeżeń dźwiękowych i alarmów. Wykorzystuje przetwornik piezoelektryczny napędzany zewnętrznym sygnałem prostokątnym lub PWM, umożliwiając projektantom systemów kontrolowanie częstotliwości i wzoru tonu.

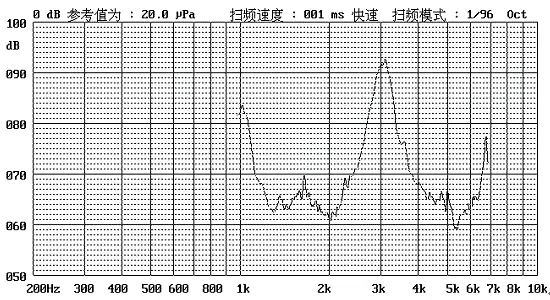

HND-4020 rezonuje przy 3000±500 Hz i wytwarza min. Ciśnienie akustyczne 89 dB przy 3 Vp-p, 3 kHz, obciążeniu 50%, mierzone w odległości 30 cm. Szeroki zakres roboczy 1~25Vp-p obsługuje różne konstrukcje obwodów sterownika. Dzięki pojemności 30000±30% pF przy 1 kHz i czarnej obudowie PPO, ten elektroniczny alarm pasuje do systemów alarmowych w przemyśle, bezpieczeństwie i kontroli procesów.
Elastyczność napędu zewnętrznego — akceptuje napęd PWM lub prostokątny dla programowalnego wyjścia tonowego
Częstotliwość rezonansowa 3000 Hz — fabrycznie dostrojona z tolerancją ± 500 Hz
Szeroki zakres napięcia — zakres roboczy 1 ~ 25 Vp-p obsługuje różnorodne obwody sterownika
Niski pobór prądu — maks. 5 mA przy 3 Vp-p, 3 kHz, obciążenie 50%.
Obudowa PPO — czarny materiał PPO zapewniający trwałość termiczną i mechaniczną
| Parametr | Wartość | Warunki testu |
| Typ produktu | Alarm elektroniczny | — |
| Napięcie znamionowe | 3 Vp-str | Według warunków testowych |
| Napięcie robocze | 1~25 Vp-p | Zakres sygnału sterującego |
| Częstotliwość rezonansowa | 3000 ±500 Hz | — |
| Poziom ciśnienia akustycznego | Min. 89dB | 3 Vp-p, 3 kHz, obciążenie 50%, 30 cm |
| Prąd znamionowy | Maks. 5 mA | 3 Vp-p, 3 kHz, obciążenie 50%. |
| Pojemność | 30000 ±30% pF | Przy 1 kHz |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | Niedziałający |
| Wymiary zewnętrzne | Φ39,5 × 26 mm | Tylko korpus, zgodnie z rysunkiem wymiarowym |
| Rozstaw otworów montażowych | 18 mm | Według rysunku wymiarowego |
| Waga netto | Około 15 gr | — |
| Materiał obudowy | PPO | Czarny |
| Zgodność środowiskowa | RoHS | — |
Zewnętrzne systemy alarmowe z napędem — sprzęt z mikrokontrolerem lub układem scalonym sterownika zapewniający wyjście PWM lub falę prostokątną
Alerty procesów przemysłowych — ostrzeżenia o usterkach i zagrożeniach w systemach sterowania
Panele bezpieczeństwa — alarmy włamaniowe i statusowe sterowane zewnętrznymi sygnałami sterującymi
Programowalne systemy ostrzegawcze — modulacja częstotliwości umożliwia wysyłanie sygnału wielotonowego i o zmiennym wzorze
Ogólne wyposażenie elektroniczne — dźwięki stanu, powiadomienia o błędach i informacje zwrotne od operatora
| Wymagania projektowe | Zaleta HND-4020 |
| Programowalne wyjście tonowe | Zewnętrzny napęd PWM umożliwia zmienną częstotliwość i wzorce |
| Szeroka kompatybilność napięciowa | Zakres pracy 1~25Vp-p umożliwia zastosowanie różnych konstrukcji sterowników |
| Niski pobór prądu | Maks. 5mA w znamionowych warunkach testowych |
| Montaż panelowy | Obudowa Φ39,5 mm z otworami montażowymi do montażu na podwoziu |
| Dopasowanie obwodu napędu | Nominalna pojemność 30000pF dla dopasowania standardowego sterownika piezoelektrycznego |
MEIDI produkuje alarm elektroniczny HND-4020 w ramach kontrolowanych procesów produkcyjnych. Każda partia produkcyjna poddawana jest:
Weryfikacja częstotliwości – badanie częstotliwości rezonansowej przy 3000±500 Hz
Weryfikacja SPL — weryfikacja ciśnienia akustycznego przy 3 Vp-p, 3 kHz, obciążenie 50%, 30 cm
Test poboru prądu — Max. Kontrola 5 mA w znamionowych warunkach testowych
Kontrola wymiarowa — sprawdzenie korpusu i układu otworów montażowych Φ39,5×26 mm
Testy niezawodności — w tym 96-godzinny test trwałości w zwykłej temperaturze, przechowywanie w wysokiej temperaturze +80℃, przechowywanie w niskiej temperaturze -30℃, 48-godzinna ekspozycja na wilgoć przy +40℃/90–95% wilgotności względnej, 10-cyklowy szok temperaturowy (+70℃↔-20℃), test upadku z wysokości 1,2 m i wieloosiowe wibracje mechaniczne
Produkty są wytwarzane z materiałów zgodnych z dyrektywą RoHS. Aby uzyskać szczegółową dokumentację jakościową i raporty z testów, należy skontaktować się z firmą MEIDI.
1. Czy HND-4020 wymaga zewnętrznego oscylatora lub sygnału PWM?
Tak. HND-4020 wymaga zewnętrznego sygnału AC lub PWM o częstotliwości rezonansowej 3000 Hz lub w jej pobliżu. Samo napięcie prądu stałego nie wytworzy słyszalnego sygnału wyjściowego, ponieważ element piezoelektryczny wymaga odwrócenia polaryzacji, aby mechanicznie zgiąć się i wygenerować ciśnienie akustyczne.
2. Jakie napięcie i częstotliwość zasilania są zalecane dla HND-4020?
Specyfikacja źródłowa podaje warunki testowe dla fali prostokątnej 3Vp-p, 3kHz i 50% obciążenia. Zakres napięcia roboczego wynosi 1~25Vp-p. Aby uzyskać znamionową moc dźwięku, należy sterować napięciem 3 Vp-p w pobliżu częstotliwości rezonansowej.
3. Dlaczego SPL mierzony jest na poziomie 30 cm zamiast 10 cm?
Specyfikacja źródłowa podaje min. 89 dB w odległości 30 cm w znamionowych warunkach testowych. Ta odległość pomiarowa jest częścią zdefiniowanych warunków testowych i powinna być używana przy porównywaniu mocy akustycznej.
4. Jaka jest pojemność HND-4020 i dlaczego ma to znaczenie?
Pojemność nominalna wynosi 30000 ± 30% pF przy 1 kHz. To obciążenie pojemnościowe określa prąd wymagany z obwodu sterownika. Sprawdź, czy sterownik może zapewnić wystarczający prąd przy częstotliwości przełączania i napięciu.
5. Jakie są wymiary montażowe HND-4020?
Rysunek wymiarowy przedstawia korpus o średnicy Φ39,5 mm i całkowitej wysokości 26 mm z otworami montażowymi oddalonymi od siebie o 18 mm. Skontaktuj się z MEIDI, aby uzyskać oficjalny rysunek mechaniczny.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących zastosowań obwodów napędowych, danych dotyczących charakterystyki częstotliwościowej lub dyskusji na temat konfiguracji OEM, należy skontaktować się z firmą MEIDI. Specyfikacje produktów i dokumentacja kwalifikacyjna są dostępne w ramach wzajemnej umowy NDA.
