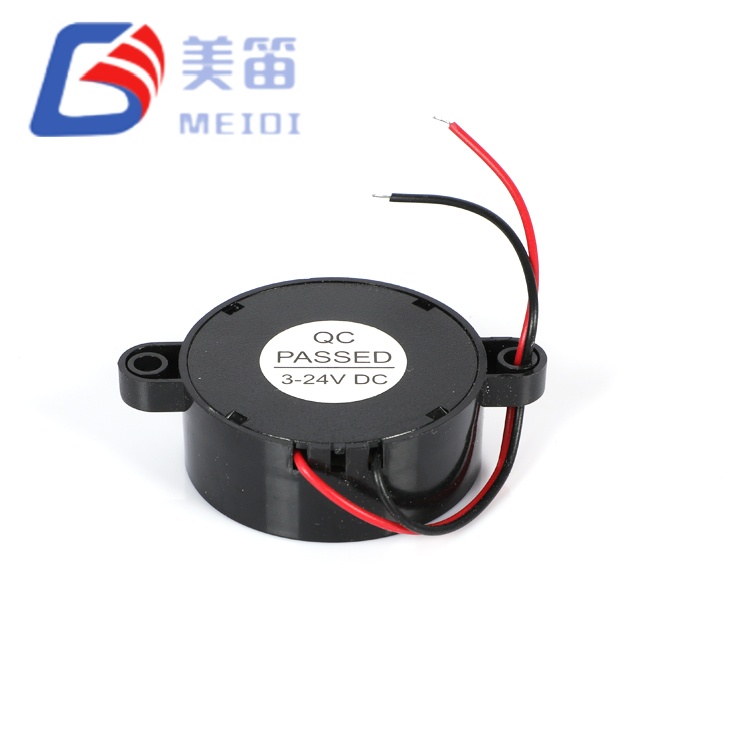

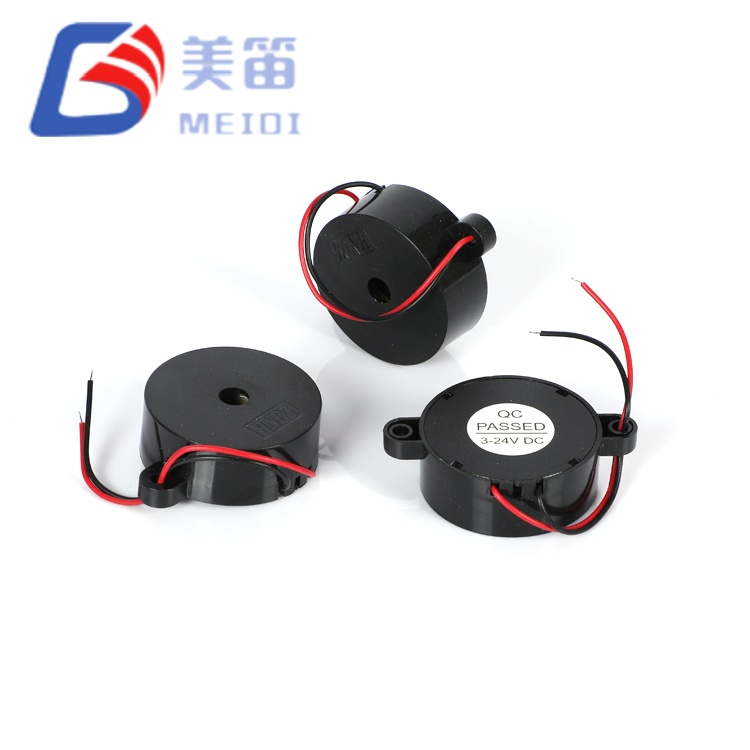

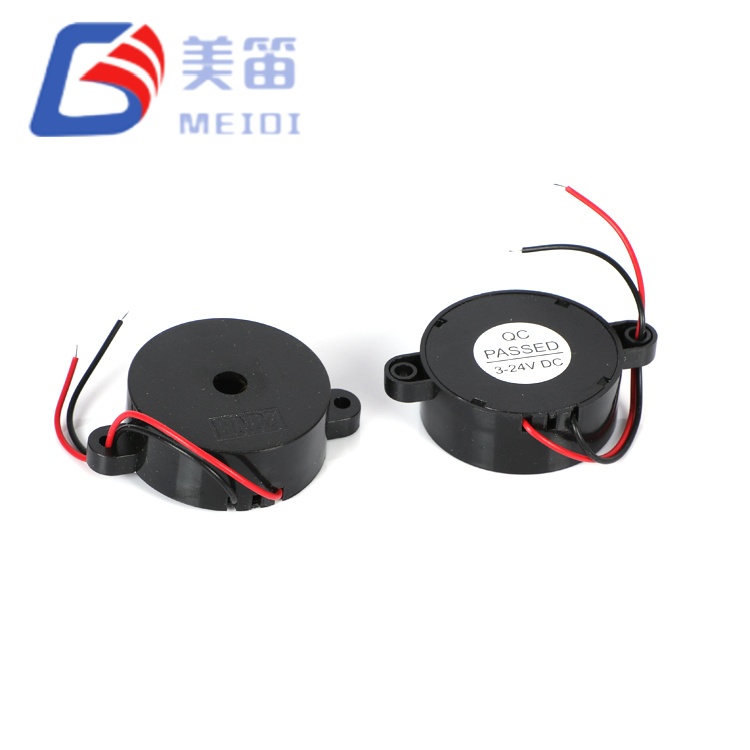

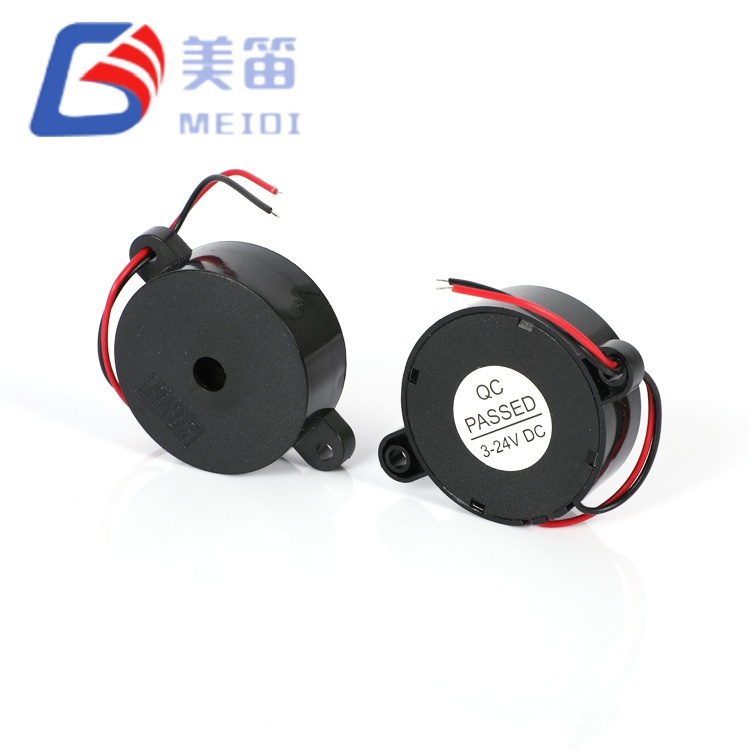

Aktywny piezoelektryczny brzęczyk alarmowy 4216 to samonapędzający się alarm piezoelektryczny, który łączy w sobie membranę 41,8 mm z wbudowanym oscylatorem i generuje stały dźwięk o częstotliwości 2800 Hz natychmiast po podłączeniu zasilania prądem stałym. Zmierzone ciśnienie akustyczne w odległości 10 cm sięga 101–107 dB, czyli znacznie powyżej gwarantowanego minimum 90 dB. Alarm działa w zakresie napięcia stałego 3–24 V, pobierając mniej niż 8 mA przy napięciu 12 V, a jego gwintowaną obudowę można bezpiecznie zamontować na panelach sterowania lub maszynach narażonych na wibracje.
Moc akustyczna zweryfikowana na poziomie 101–107 dB na próbce składającej się z 10 jednostek, zapewniająca znaczny zapas mocy w przypadku hałaśliwych podłóg przemysłowych i paneli zamkniętych.
Zakres zasilania 3–24 V eliminuje potrzebę stosowania zewnętrznych przetwornic, obejmujący systemy pojazdu 12 V, pętle sygnalizacji pożaru 24 V i zasilanie głęboko rozładowanych akumulatorów.
Duża ceramika piezoelektryczna o średnicy 41,8 mm zapewnia czysty charakter tonalny przy minimalnych harmonicznych, odróżniając go od syren elektromagnetycznych napędzanych cewkami.
Zintegrowany oscylator generuje dźwięk ostrzegawczy natychmiast po przyłożeniu napięcia, eliminując potrzebę stosowania zasobów PWM mikrokontrolera lub zewnętrznych tranzystorów sterujących.
Gwintowane mocowanie ramki zapewnia silniejsze mocowanie mechaniczne niż konstrukcje z przelotkami, co jest ważnym czynnikiem w przypadku sprzętu narażonego na ciągłe wibracje lub warunki zewnętrzne.
Pobór prądu utrzymuje się poniżej 8 mA przy nominalnym napięciu 12 V, co powoduje bardzo małe obciążenie obwodów baterii rezerwowych podczas dłuższych przerw w dostawie prądu.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Elektroniczny alarm/syrena | — |
| Napięcie znamionowe | 12 V prądu stałego | Nominalny |
| Napięcie robocze | 3–24 V prądu stałego | Ciągły |
| Moc dźwięku w odległości 10 cm | ≥ 90 dB | Przy 12VDC, 2800 Hz, wolne pole |
| Przykładowy zakres SPL | 101 – 107 dB | Partia 10 jednostek, 12 Vp-p, 10 cm |
| Częstotliwość rezonansowa | 2800 ± 500 Hz | Wbudowany oscylator |
| Przykładowy zakres częstotliwości | 2860 – 2950 Hz | Klastrowanie wsadowe |
| Prąd operacyjny | ≤ 8 mA | Przy napięciu 12 V prądu stałego |
| Pojemność | 12 ± 40% nF | Przy 1 kHz, 25 ℃ |
| Temperatura pracy | -20 ℃ ~ +80 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +85 ℃ | Niedziałający |

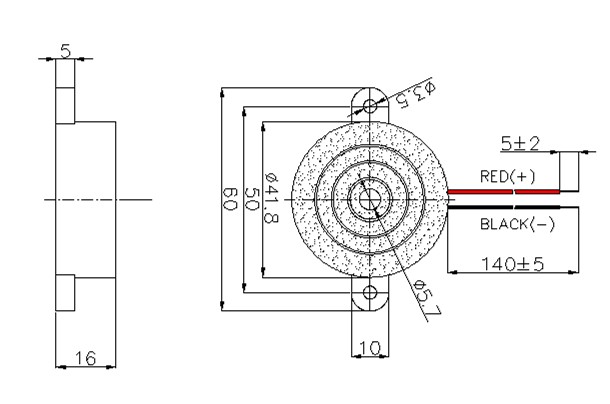

| Wymiary (średnica × wys.) | 41,8 × 16 mm | Korpus z wyłączeniem części gwintowanej |
| Waga | 12 gr | Typowy |
| Materiał obudowy | Czarny ABS | — |
| Typ mocowania | Otwór przelotowy z gwintowaną ramką | Możliwość montażu panelowego |
| Lutowanie (fala) | 260 ± 5 ℃, 4–6 s | Maksymalnie 2–3 przejścia |
| Lutowanie (ręczne) | 350 ± 10 ℃, 2–5 s | Maksymalnie 2–3 przejścia |
Ciśnienie akustyczne: 101 – 107 dB (średnio 103,2 dB)
Częstotliwość: 2860 – 2950 Hz (wszystko w granicach tolerancji ±500 Hz)
Średnica: 41,79 – 42,00 mm
Wysokość: 15,99 – 16,05 mm
Systemy alarmowe maszyn przemysłowych, w których moc wyjściowa 101+dB przecina hałas fabryczny wynoszący 85–90 dB, zapewniając natychmiastowe zauważenie usterek i alertów o zatrzymaniu awaryjnym.
Ostrzeżenia o bliskości ciężkiego sprzętu na dźwigach, wózkach widłowych i prasach, gdzie gwintowane mocowanie jest odporne na poluzowanie spowodowane ciągłymi wibracjami.
Panele bezpieczeństwa i czujniki obwodowe, które korzystają z możliwości przenoszenia tonu 2800 Hz na odległość ponad 50 metrów na otwartych podwórkach.
Sygnalizacja zagrożeń pojazdowych i morskich, zasilana bezpośrednio z autobusów 12V lub 24V bez dodatkowej regulacji.
UPS i systemy akumulatorów zapasowych, które wymagają alarmu o niskim poborze mocy w przypadku niekontrolowanej temperatury lub przeciążenia, pobierającego tylko 8 mA w celu oszczędzania zmagazynowanej energii.
Instalacje fotowoltaiczne i instalacje zasilania poza siecią, w których minimalne napięcie robocze 3 V zapewnia działanie alarmu nawet podczas głębokiego rozładowania akumulatora.
| Wymagania dotyczące systemu bezpieczeństwa | HND‑4216 Zaleta |
| Słyszalność zagrożeń dalekiego zasięgu | Zmierzony poziom 101–107 dB zapewnia słyszalność alarmu w odległości 40–60 metrów przy hałasie otoczenia wynoszącym 85 dB. |
| Wyeliminuj złożoność napędu zewnętrznego | Wbudowany oscylator; do uruchomienia sygnału potrzebne jest jedynie napięcie prądu stałego, co pozwala zaoszczędzić komponenty wejść/wyjść i sterowników. |
| Przetrwaj zmienną jakość zasilania | Seria 3–24 V obsługuje szyny samochodowe z zimnym korbem, znamionowe 12 V i przemysłowe szyny 24 V bez konwerterów. |
| Odporność na wibracje i obciążenia mechaniczne | Gwintowana ramka do montażu panelowego zapewnia mocniejsze mocowanie niż konstrukcje z przelotką; Obudowa ABS wytrzymuje ręczną obróbkę w temperaturze 350°C. |
| Zminimalizuj obciążenie zasilania systemów rezerwowych | ≤8mA przy 12V pobiera około 75% mniej prądu niż porównywalne syreny elektromagnetyczne, wydłużając czas pracy akumulatora. |
MEIDI Intelligent Technology produkuje akustyczne urządzenia ostrzegawcze od 2011 roku. Fabryka w Jiangsu w Chinach integruje wewnętrzne formowanie ABS, automatyczną kalibrację oscylatorów i 100% weryfikację akustyczną w ramach systemu jakości posiadającego certyfikat ISO 9001. Ta pionowa integracja umożliwia ścisłą kontrolę nad wydajnością i niezawodnością HND-4216.

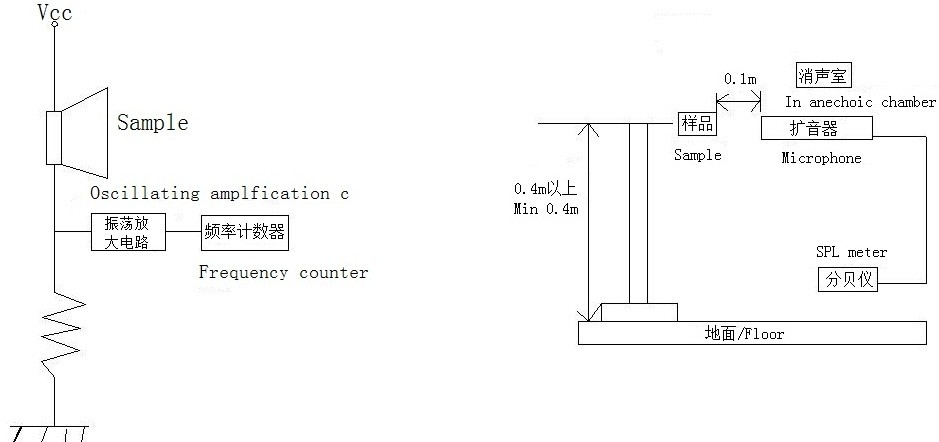

Każda partia produkcyjna poddawana jest następującym kontrolom. Ciśnienie akustyczne jest mierzone na każdym urządzeniu w celu potwierdzenia minimum ≥90dB; typowe średnie wsadowe przekraczają 103 dB. Potwierdzono, że częstotliwość oscylatora mieści się w zakresie 2800±500 Hz, a pobór prądu jest sprawdzany pod kątem ≤8 mA przy 12 V. Testy wytrzymałości termicznej uruchamiają urządzenia przez 48 godzin w temperaturze +80°C, aby potwierdzić stabilność oscylatora. Ekspozycja na wilgoć w temperaturze 40°C i wilgotności względnej 93% przez 96 godzin potwierdza obudowę ABS i pokrycie zacisków. Możliwość lutowania jest testowana zgodnie z J-STD-002, a testy wibracji w zakresie 10–55 Hz z amplitudą 1,0 mm zapewniają, że gwintowane mocowanie pozostaje bezpieczne.
Kod partii wydrukowany na obudowie łączy każdy HND-4216 z datą produkcji, partią oscylatora i pełną dokumentacją testów, przechowywaną przez dziesięć lat.
1. Czy aktywnego piezoelektrycznego brzęczyka alarmowego 4216 można używać na zewnątrz w deszczu lub przy wysokiej wilgotności?
Standardowa obudowa ABS jest przeznaczona do użytku wewnątrz i na zewnątrz. W przypadku bezpośredniego narażenia na deszcz, wodę lub silny kurz należy skontaktować się z firmą MEIDI w sprawie wersji o stopniu ochrony IP z uszczelnioną ramką i ścieżką drenażową. Montaż alarmu z portem dźwiękowym skierowanym w dół może również pomóc w ochronie elementów wewnętrznych.
2. Jaka jest efektywna odległość ostrzegania w hałaśliwej fabryce?
Przy zmierzonej mocy wyjściowej wynoszącej 101–107 dB, HND‑4216 zazwyczaj zapewnia wyraźny sygnał w odległości do 40–60 metrów, gdy szum tła wynosi około 85 dB. W bardzo głośnych obszarach (95 dB i więcej) zasięg może zmniejszyć się do 25–35 metrów. W przypadku dużych przestrzeni zaleca się stosowanie wielu alarmów rozmieszczonych w odległości 30–40 metrów.
3. Czy ton można dostosować, czy jest on ustalony fabrycznie?
Standardowa jednostka wytwarza stały dźwięk o częstotliwości 2800 Hz. W przypadku projektów OEM MEIDI może ocenić alternatywne częstotliwości w paśmie rezonansu piezoelektrycznego lub dodać wzorce modulacji. Obowiązują minimalne ilości zamówienia i terminy realizacji prac inżynieryjnych.
4. Czy HND‑4216 można bezpiecznie używać nieprzerwanie przez 24 godziny?
Tak. Alarm jest przystosowany do pracy ciągłej, a jego niski prąd 8 mA generuje bardzo mało ciepła wewnętrznego. Zarówno element piezoelektryczny, jak i obwód oscylatora pozostają w granicach swoich ograniczeń termicznych podczas długotrwałej pracy w pełnym zakresie otoczenia od -20°C do +80°C.
5. Czy alarm może pracować przy zasilaniu 48V DC lub 110V AC?
Maksymalne napięcie ciągłe wynosi 24 V DC. W przypadku systemów 48 V prosty zacisk Zenera lub rezystor szeregowy może obniżyć napięcie do bezpiecznego poziomu. Dla napięcia 110V AC potrzebny jest prostownik mostkowy z regulacją na 24V. Noty aplikacyjne dla tych konfiguracji są dostępne w MEIDI. Dla tego modelu nie są produkowane niestandardowe warianty wysokonapięciowe.
Aby uzyskać obliczenia pokrycia akustycznego, opcje uszczelnienia IP, żądania dostosowania OEM lub ceny hurtowe, prześlij swoje wymagania za pośrednictwem formularza zapytania. Zespół inżynierów ds. zastosowań w MEIDI zwykle odpowiada w ciągu jednego dnia roboczego, przesyłając arkusze danych, rysunki montażowe i dostępność próbek.
