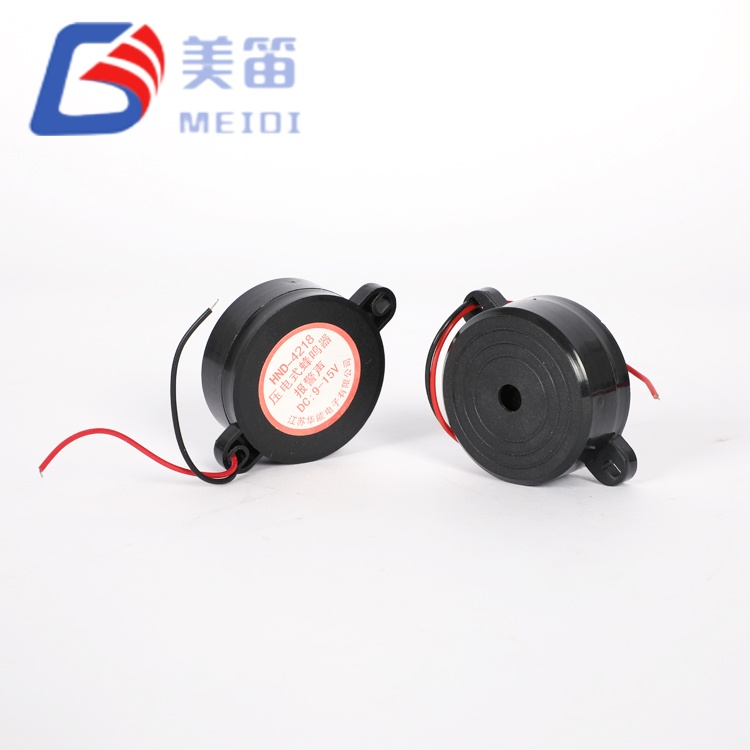

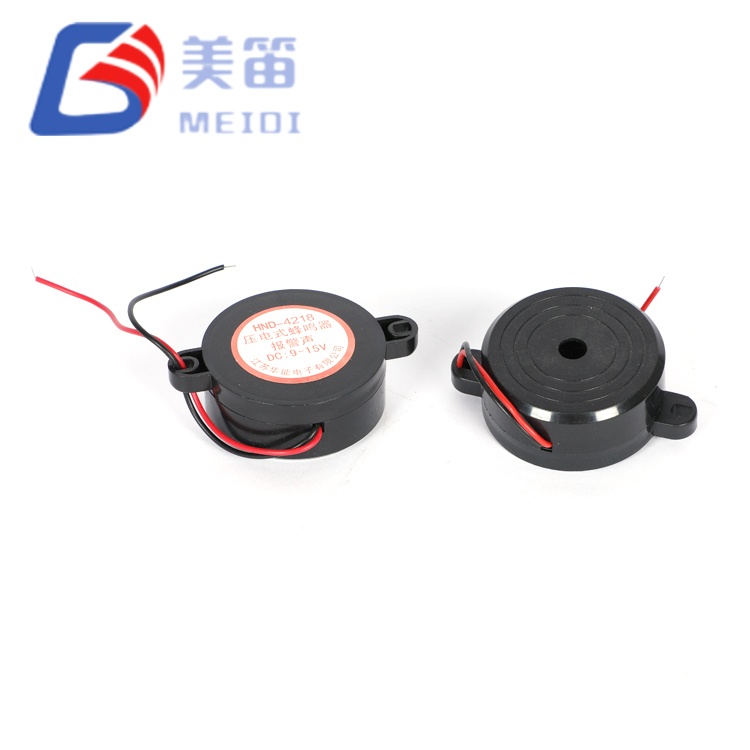

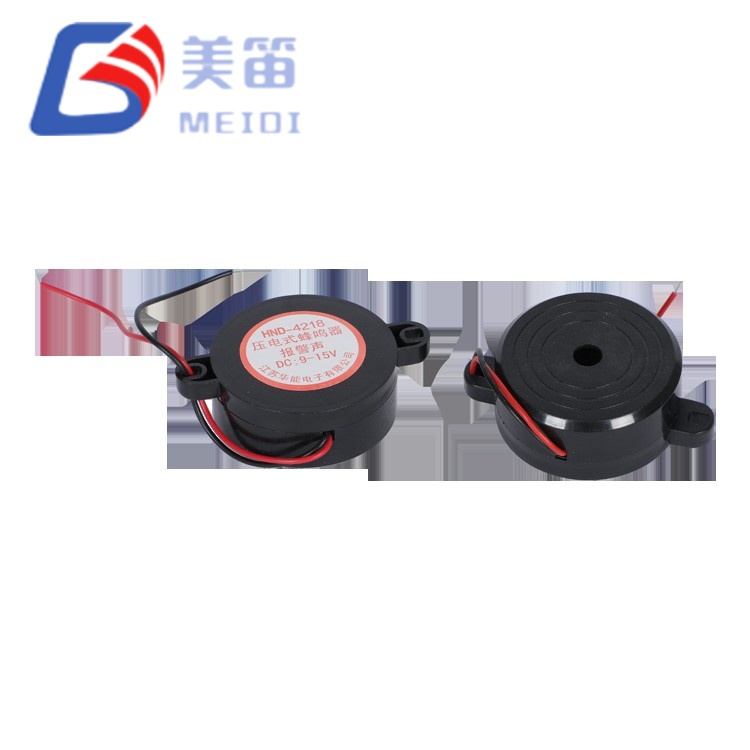

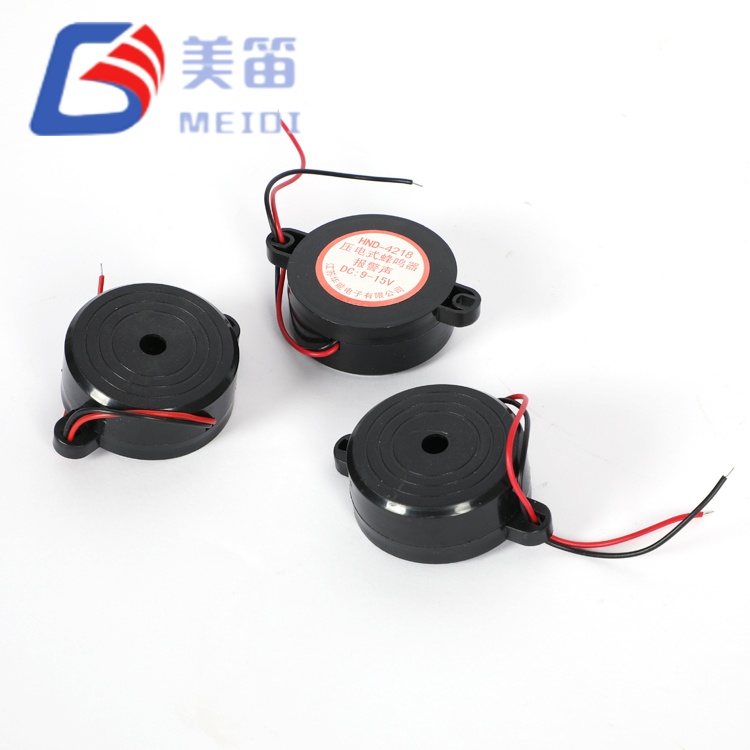

Piezoelektryczny brzęczyk alarmowy 4218 to elektroniczny alarm o pracy ciągłej, zaprojektowany z myślą o dostarczaniu przenikliwego sygnału dźwiękowego o częstotliwości 2800 Hz do zastosowań o krytycznym znaczeniu dla bezpieczeństwa i ostrzeżeń przemysłowych. Umieszczony w obudowie z ABS o średnicy 42 mm, akceptuje szeroki zakres zasilania 3–24 V DC, dzięki czemu jest kompatybilny z bateriami akumulatorów 12 V, centralami przeciwpożarowymi 24 V i prostownikowymi źródłami sieciowymi bez regulacji zewnętrznej. Alarm jest przystosowany do długotrwałego działania, a jego charakterystyka termiczna pozwala mu pozostać aktywnym przez cały długotrwały przypadek awaryjny bez utraty wydajności.
Ton podstawowy o częstotliwości 2800 Hz przecina hałas otoczenia przemysłowego o natężeniu 85–90 dB, zapewniając wyraźne powiadomienie o zagrożeniu nawet z dużej odległości.
Ciągła praca znamionowa zapewnia, że cewka i obwód napędowy pozostają w bezpiecznych granicach termicznych podczas długotrwałych zdarzeń alarmowych, w tym w scenariuszach wygrzewania trwającego 24 godziny.
Okno operacyjne 3–24 V umożliwia bezpośrednie podłączenie do paneli sterowania 12 V i 24 V, a także systemów zasilanych bateryjnie, eliminując potrzebę stosowania oddzielnych adapterów napięcia.
Kołki lutownicze z otworami przelotowymi i opcjonalna gwintowana podstawa umożliwiają szybką instalację na panelu lub powierzchni, a wytrzymała obudowa z ABS nadaje się zarówno do użytku wewnątrz, jak i na zewnątrz.
Częstotliwość mieści się pomiędzy typowymi wskaźnikami stanu 2 kHz a brzęczykami piezoelektrycznymi 4 kHz, co nadaje mu charakterystyczny charakter ostrzegawczy, który można łatwo odróżnić od innych dźwięków maszyny.
| Parametr | Wartość | Notatki |
| Typ produktu | Elektroniczny alarm/syrena | — |
| Poziom ciśnienia akustycznego | Min. 90 dB | W odległości 10 cm, zgodnie z protokołem testu |
| Częstotliwość rezonansowa | 2800 ± 500 Hz | Podstawowy ton |
| Napięcie robocze | 3–24 V prądu stałego | Ciągły zasięg |
| Napięcie znamionowe | 12 V prądu stałego | Nominalny |
| Bieżące zużycie | ≤ 8 mA | Przy napięciu znamionowym |
| Cykl pracy | Ciągły | Rozszerzone zdarzenia alarmowe |
| Temperatura pracy | -20 ℃ ~ +80 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +85 ℃ | Niedziałający |
| Materiał obudowy | Czarny ABS | — |
| Typ mocowania | Otwór przelotowy | Lutowanie falowe / ręczne; opcjonalna gwintowana podstawa |

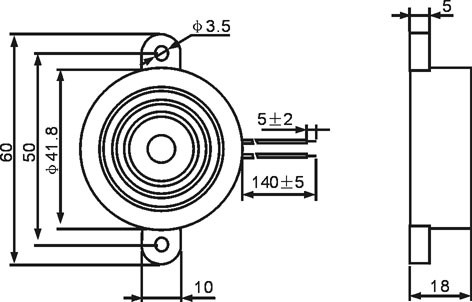

| Wymiary (średnica × wys.) | 42 × 18 mm | Tylko ciało |
| Waga | 12 gr | — |
| Kabel / terminal | Przewody pinowe | Połączenie lutowane przelotowo |
Systemy sygnalizacji pożaru i systemy ewakuacyjne wymagające ciągłego, zwracającego uwagę tonu w budynkach komercyjnych, magazynach i obiektach przemysłowych.
Ostrzeżenia o zagrożeniach związanych z procesami przemysłowymi, takie jak alarmy o wyciekach substancji chemicznych, alarmy upustu ciśnienia i sygnały o nadmiernej pracy maszyny, w przypadku których ton o częstotliwości 2800 Hz różni się od hałasu maszyn o niższej częstotliwości.
Instalacje bezpieczeństwa i ochrony obwodowej, które korzystają z syreny o dużej intensywności do wykrywania włamań i powiadamiania o nieautoryzowanym dostępie.
Na zewnątrz budynków i w kopalniach, gdzie alarm jest używany do ostrzegania o bliskości ciężkiego sprzętu i alarmów o wybuchach, chroniony opcjonalną obudową odporną na warunki atmosferyczne.
Pomocnicze ostrzeganie pojazdów uprzywilejowanych w ciężarówkach użytkowych i mobilnych centrach dowodzenia, zasilane bezpośrednio z zasilania pojazdu 12 V lub 24 V.
| Wymagania dotyczące systemu bezpieczeństwa | HND‑4218 Zaleta |
| Słyszalność dalekiego zasięgu | Wyjście 2800 Hz przenika hałas otoczenia o wartości ponad 85 dB, zapewniając skuteczne ostrzeganie na dużych powierzchniach |
| Wydłużony czas trwania wydarzenia | Ciągła praca znamionowa pozwala na wiele godzin nieprzerwanej pracy bez wyłączania termicznego |
| Elastyczność zasilania | Wejście 3–24 V DC obejmuje zasilanie akumulatorowe, panelowe i prostownikowe bez zewnętrznych adapterów |
| Szybki montaż | Kołki z otworami przelotowymi i opcjonalna gwintowana podstawa skracają czas montażu na panelach sterowania i maszynach |
| Rozróżnianie alertów | Sygnał o częstotliwości 2800 Hz można wyraźnie odróżnić od wskaźników stanu o częstotliwości 2 kHz i 4 kHz |
MEIDI przeznacza oddzielną linię montażową dla piezoelektrycznego brzęczyka alarmowego 4218, gdzie przed wysyłką sprawdzane jest każde urządzenie pod kątem mocy akustycznej, częstotliwości tonu i poboru prądu. Obudowa ABS jest formowana we własnym zakresie, a wewnętrzny obwód oscylatora jest skalibrowany w celu utrzymania częstotliwości podstawowej 2800 Hz w pełnym zakresie napięcia. Identyfikowalność partii jest zapewniona dzięki kodowi partii na obudowie, powiązanemu z datą produkcji i zapisami testów.
Testowanie niezawodności odbywa się zgodnie ze standardowym protokołem, który obejmuje wytrzymałość termiczną w ekstremalnych temperaturach, zarówno w wysokich, jak i niskich temperaturach, narażenie na wibracje symulujące naprężenia transportowe i instalacyjne oraz ciągłą pracę przy napięciu znamionowym przez 24 godziny w celu potwierdzenia stabilności termicznej. Szczegółowy raport z testów jest dostępny na żądanie i dokumentuje pomiary SPL, częstotliwości i prądu wykonane w kontrolowanych warunkach laboratoryjnych.

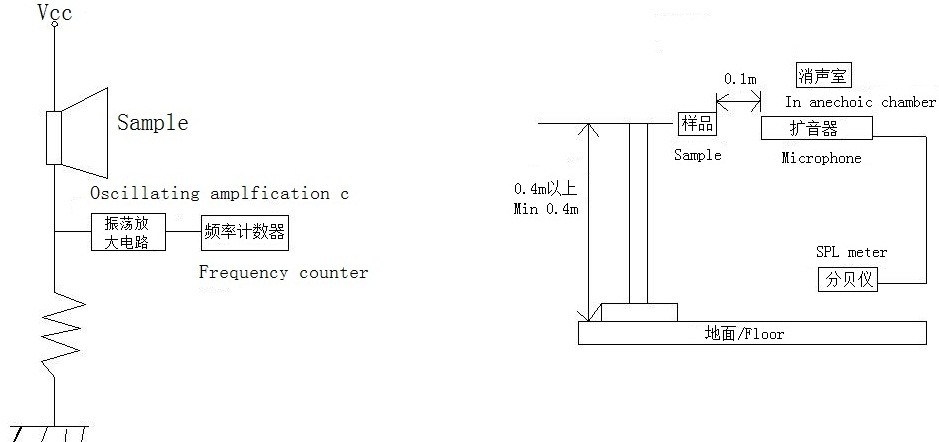

Piezoelektryczny brzęczyk alarmowy 4218 charakteryzuje się falą prostokątną o napięciu 12 Vp-p i częstotliwości 2800 Hz, mierzoną w odległości 10 cm w komorze bezechowej. Typowe próbki produkcyjne zapewniają poziom ciśnienia akustycznego znacznie powyżej minimum 90 dB, przy stałym poborze prądu na poziomie 8 mA lub poniżej. Poniższa tabela podsumowuje gwarantowaną kopertę wydajności.
| Przedmiot | Gwarantowana wartość |
| Poziom ciśnienia akustycznego | ≥ 90 dB |
| Częstotliwość | 2800 ± 500 Hz |
| Aktualny | ≤ 8 mA |
| Wymiary | 42 × 18 mm |
Aby uzyskać pełny protokół testu produkcyjnego i dane statystyczne dotyczące procesu, skontaktuj się z działem inżynierii aplikacji MEIDI.
1. Czy piezoelektryczny brzęczyk alarmowy 4218 może być używany na zewnątrz w wilgotnych warunkach?
Standardowa obudowa ABS jest przeznaczona do zastosowań wewnętrznych i chronionych środowisk zewnętrznych. Jeśli alarm będzie narażony na bezpośrednie działanie deszczu, kurzu lub wody, MEIDI może dostarczyć wersję z obudową o stopniu ochrony IP i uszczelkową konstrukcją. Omów wymagania środowiskowe z zespołem inżynierów, aby wybrać odpowiednią konfigurację.
2. Jaki jest efektywny zasięg w hałaśliwej fabryce przy poziomie tła 85 dB?
Dzięki minimalnej mocy wyjściowej wynoszącej 90 dB w odległości 10 cm, HND‑4218 zapewnia zauważalny stosunek sygnału do szumu w większości zastosowań przemysłowych. Rzeczywisty zasięg zależy od właściwości akustycznych przestrzeni; w przypadku dużych obszarów można zainstalować wiele alarmów w regularnych odstępach czasu, aby zapewnić słyszalność w całym obiekcie. Wsparcie w zakresie modelowania akustycznego jest dostępne w MEIDI.
3. Czy bezpieczne jest ciągłe uruchamianie alarmu przez cały dzień lub dłużej?
Tak. Alarm jest przystosowany do pracy ciągłej, a jego konstrukcja termiczna utrzymuje cewkę i elektronikę w bezpiecznych granicach nawet podczas długotrwałej aktywacji. Dzięki temu nadaje się do zastosowań w sygnalizacji awaryjnej, w których może zaistnieć potrzeba włączenia alarmu do czasu ręcznego zresetowania.
4. Czy można zmienić częstotliwość tonu z 2800 Hz?
Model standardowy działa przy częstotliwości 2800 Hz. W przypadku projektów OEM z określonymi wymaganiami częstotliwościowymi MEIDI może sprawdzić wykonalność dostosowanego obwodu oscylatora. Obowiązują minimalne ilości zamówienia.
5. Jak zintegrować alarm z instalacją 48V lub 110V?
Standardowy zakres wejściowy wynosi 3–24 V DC. W przypadku wyższych napięć można zastosować prostą przetwornicę obniżającą lub dzielnik rezystorowy. Alternatywnie MEIDI może dostarczyć wariant z niestandardowym uzwojeniem cewki do pracy przy napięciu 48 V DC. Skontaktuj się z zespołem ds. aplikacji w sprawie napięcia i aktualnej dostępności systemu.
6. Czy istnieje opcja napędu 12 V DC, która nie wymaga zewnętrznego fali prostokątnej?
HND‑4218 zawiera wewnętrzny oscylator, więc do aktywacji alarmu wystarczy stałe napięcie prądu stałego w określonym zakresie. Odniesienie do fali prostokątnej 12 Vp-p w raporcie z testu odnosi się do konfiguracji pomiarowej stosowanej do scharakteryzowania parametrów akustycznych w laboratorium, a nie do sygnału sterującego wymaganego dla użytkowników końcowych.
Aby uzyskać obliczenia pokrycia akustycznego, opcje ochrony środowiska, prośby o próbki lub wycenę objętości, prześlij swoje wymagania za pośrednictwem formularza kontaktowego. Zespół ds. produktów alarmowych MEIDI zapewnia zalecenia techniczne, pliki CAD i wskazówki dotyczące instalacji, zazwyczaj w ciągu jednego dnia roboczego.
