Kompaktowy brzęczyk SMD do montażu na PCB i mini elektroniki

Przegląd firmy

Jiangsu Meidiod 2011 roku zajmuje się produkcją brzęczyków elektromagnetycznych i piezoelektrycznych. W zakładzie produkcyjnym znajdują się dedykowane linie montażowe SMD, na których działają sekwencyjnie zautomatyzowane maszyny pick-and-place, piece rozpływowe i stanowiska testów akustycznych. Miesięczna produkcja brzęczyków do montażu powierzchniowego sięga kilku milionów sztuk, przy wsparciu własnych zespołów narzędziowych i inżynierii procesowej. W przypadku projektów wymagających określonego układu pinów, wymiarów obudowy lub profili akustycznych firma zapewnia dostosowywanie OEM i ODM wsparte możliwościami prototypowania na miejscu.

Opis produktu

Brzęczyki SMD to montowane powierzchniowo elementy akustyczne, które generują alarmy dźwiękowe w kompaktowych zespołach elektronicznych. W przeciwieństwie do odpowiedników z otworami przelotowymi, są one przeznaczone do automatycznego umieszczania typu „pick-and-place” i lutowania rozpływowego, co skraca czas montażu i poprawia spójność procesu. Można je podzielić na dwie główne grupy ze względu na mechanizm napędowy:Aktywny brzęczyk magnetyczny SMDIMagnetyczny pasywny brzęczyk SMDmodele oparte na cewce i membranie magnetycznej orazPasywny brzęczyk piezoelektryczny SMDjednostki wykorzystujące element ceramiczny połączony z metalowym podłożem. Obydwa typy służą do zastosowań, w których przestrzeń na płytkę jest ograniczona i preferowany jest czysty, zautomatyzowany proces lutowania.

Aktywne brzęczyki SMD integrują obwód oscylatora, więc przyłożenie napięcia stałego w zakresie znamionowym natychmiast wytwarza dźwięk o stałej częstotliwości. Pasywne brzęczyki SMD wymagają zewnętrznego sygnału prostokątnego lub PWM, co daje projektantowi kontrolę nad wysokością dźwięku, współczynnikiem wypełnienia i głośnością. Wybór pomiędzy wersją elektromagnetyczną a piezoelektryczną zależy od pożądanego zakresu częstotliwości, budżetu prądowego i charakteru tonu. Brzęczyki elektromagnetyczne SMD zazwyczaj zapewniają niższy, bogatszy sygnał wyjściowy, podczas gdy typy piezoelektryczne SMD zapewniają ostrzejszy alarm o wyższej częstotliwości przy niższym zużyciu energii.

Kluczowe dane techniczne i wybór

Brzęczyki SMD są dostępne w kompaktowych rozmiarach, zazwyczaj 5 mm x 5 mm, 7,5 mm x 7,5 mm lub 9 mm x 9 mm, o wysokości od 2 mm do 5 mm. Napięcia znamionowe zwykle obejmują 3 V, 5 V i 12 V prądu stałego, a poziomy ciśnienia akustycznego osiągają od 70 dB do 95 dB w odległości 10 cm. Częstotliwość rezonansowa elektromagnetycznych brzęczyków SMD zwykle mieści się w zakresie od 200 Hz do 3 kHz, podczas gdy piezoelektryczne brzęczyki SMD rezonują w zakresie od 2 kHz do 6 kHz. Wybierając model, należy porównać profil rozpływu z wartością cieplną brzęczyka, aby upewnić się, że plastikowa obudowa i połączenia wewnętrzne wytrzymają szczytową temperaturę lutowania, zwykle od 250 ℃ do 260 ℃ przez kilka sekund.

Zastosowania w kompaktowej elektronice

Brzęczyki SMD można znaleźć w urządzeniach przenośnych, elektronice do noszenia, czujnikach IoT i modułach inteligentnego domu, w których nieruchomości pokładowe są na wagę złota. Ręczne przyrządy medyczne i narzędzia diagnostyczne wykorzystują je do dźwiękowego potwierdzania naciśnięć przycisków lub stanów alarmowych. Elektronika deski rozdzielczej samochodów coraz częściej wykorzystuje brzęczyki SMD do obsługi kierunkowskazów i alarmów czujników parkowania ze względu na ich kompatybilność z montażem automatycznym. Przemysłowe systemy wbudowane i sprzęt telekomunikacyjny również integrują te części, aby zapewnić lokalne wskazanie stanu bez zwiększania objętości.

Produkcja i kontrola jakości

Produkcja brzęczyków SMD w MEIDI obejmuje precyzyjne spajanie elementu akustycznego z podłożem PCB, łączenie przewodów lub połączeń typu flip-chip, obtrysk obudowy i w 100% zautomatyzowane testy akustyczne. Dla każdej partii przeprowadzana jest weryfikacja profilu rozpływu w celu sprawdzenia integralności połączenia lutowanego. System jakości z certyfikatem ISO9001 obejmuje również okresowe testy niezawodności, w tym cykle termiczne, narażenie na wilgoć i wstrząsy mechaniczne, zapewniając stałą wydajność w terenie dla dużych klientów OEM.

Często zadawane pytania

Jaka jest główna zaleta wyboru brzęczyka SMD w porównaniu z brzęczykiem przelotowym?

Brzęczyki SMD można umieszczać i lutować automatycznie przy użyciu standardowych urządzeń typu pick-and-place i pieców rozpływowych, co znacznie zmniejsza pracochłonność montażu i poprawia powtarzalność procesu w produkcji wielkoseryjnej. Zajmują również mniej miejsca na płytce i można je montować po obu stronach płytki drukowanej.

Czy brzęczyki SMD wytrzymują wielokrotne cykle przepływu?

Większość brzęczyków SMD jest przystosowana do dwóch lub trzech cykli rozpływu w szczytowych temperaturach od 250 ℃ do 260 ℃, pod warunkiem, że czas powyżej temperatury likwidusu nie przekracza określonego limitu. Przekroczenie wartości znamionowej może spowodować odkształcenie plastikowej obudowy lub uszkodzenie elementu akustycznego. Zaleca się zapoznanie się z konkretnym arkuszem danych i przeprowadzenie walidacji procesu przed pełną produkcją.

Czy elementy brzęczyka SMD są dostępne w postaci gołych dysków piezoelektrycznych?

Kategoria brzęczyka SMD odnosi się do w pełni zapakowanych komponentów, które można lutować rozpływowo. Jeśli potrzebny jest goły piezoelektryczny dysk ceramiczny bez obudowy, toElement brzęczykakategoria zawiera szereg gołych elementów piezoelektrycznych, które można montować w niestandardowych obudowach lub bezpośrednio łączyć z płytką PCB.

Poniższa tabela zawiera listę wszystkich standardowych specyfikacji produktów z tej serii. Niestandardowe rozwiązania są dostępne na Twoje życzenie; prosimy o kontakt w celu uzyskania dalszych wymagań dotyczących dostosowywania.

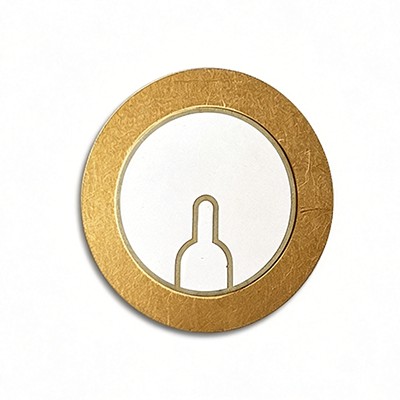

Model	Obraz produktu	Częstotliwość rezonansowa (kHz)	Wolna pojemność (pF)	Rezystancja zastępcza (Ω)	Strata dielektryczna (tan δ)	Temperatura robocza (°C)	Materiał podłoża	Wymiary (mm)
FT-11T-7.8A1		7,8±1,0	12000±30% (przy 120 Hz)	≤500	≤5%	-20~+70	Mosiądz	Ø11,0×0,18
FT-11T-9.0A1		9,0 ± 1,0	12000±30% (przy 120 Hz)	≤500	≤5%	-20~+70	Mosiądz	Ø11,0×0,18
FT-12,5T-7,8A1		7,8±0,8	12000±30% (przy 120 Hz)	≤300	≤5%	-20~+70	Mosiądz	Ø12,5×0,19
FT-12T-8.0A1		8,0±1,0	17000±30% (przy 120 Hz)	≤300	≤5%	-20~+70	Mosiądz	Ø12,0×0,18
FT-27T-4.0B1-C25		4,0±0,5	25000/2600±30% (przy 120 Hz)	≤500	≤5%	-20~+70	Mosiądz	Ø27,0×0,44
FT-35T-2.9B1-C30		2,9±0,5	30000/3300±30% (przy 120 Hz)	≤500	≤5%	-20~+70	Mosiądz	Ø35,0×0,55
