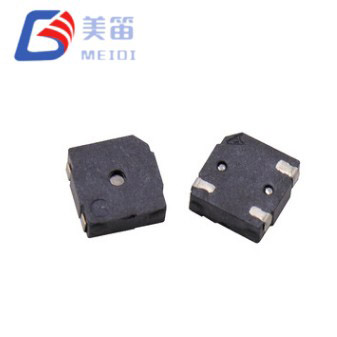

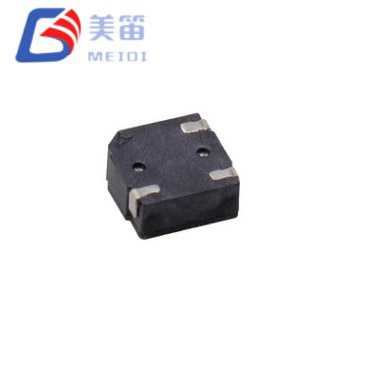

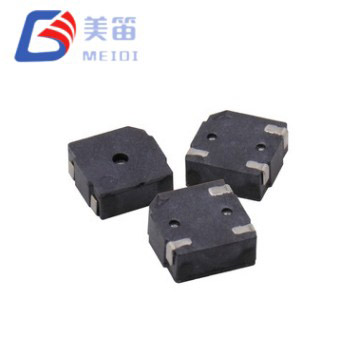

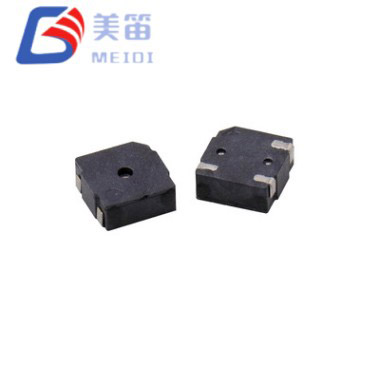

Magnetyczny pasywny brzęczyk 5*5*2mm do montażu powierzchniowego to pasywny brzęczyk elektromagnetyczny do montażu powierzchniowego, który łączy w sobie kompaktową powierzchnię 5,0 x 5,0 mm z portem akustycznym z centralnym otworem. Ten symetryczny otwór pomaga równomiernie emitować dźwięk wokół komponentu, dzięki czemu odczuwalna głośność jest mniej zależna od orientacji urządzenia końcowego. Charakterystyka elektryczna jest identyczna jak w przypadku modelu MLT‑5020 z przesuniętymi otworami: cewka 12 Ω, którą można zasilać bezpośrednio z wielu pinów mikrokontrolera 3,3 V, napięcie znamionowe 3,0 V i częstotliwość rezonansowa 4000 Hz. Część o wysokości 2,0 mm i masie 0,1 g jest kompatybilna ze standardowym sprzętem typu pick-and-place i lutowaniem rozpływowym.
Wybór pomiędzy konfiguracją z otworem środkowym a konfiguracją z otworem offsetowym ma przede wszystkim charakter akustyczny. Gdy brzęczyk jest zamontowany za kratką wyrównaną ze środkiem elementu lub gdy urządzenie może być używane w wielu orientacjach, symetryczny wzór emisji MLT‑5020H może zapewnić bardziej spójne powiadomienie. MEIDI produkuje oba warianty na tych samych zautomatyzowanych liniach produkcyjnych, z identycznymi testami niezawodności i identyfikowalnością, więc decyzja może opierać się wyłącznie na wymaganiach dotyczących pola dźwiękowego danego zastosowania.
Jako pasywny przetwornik elektromagnetyczny, magnetyczny pasywny brzęczyk do montażu powierzchniowego 5*5*2mm potrzebuje zewnętrznego sygnału prądu przemiennego do wygenerowania dźwięku. Fala prostokątna 4000 Hz z 50% cyklem pracy przy napięciu znamionowym wytworzy określoną moc wyjściową. Rezystancja cewki 12 Ω oznacza, że wiele mikrokontrolerów 3,3 V może sterować brzęczykiem bez oddzielnego tranzystora, chociaż prosty bufor NPN pozostaje bezpieczną opcją, gdy nie jest gwarantowana wydajność prądowa GPIO. Okno robocze od 2 V do 4 V obejmuje jednoogniwowe baterie litowe, ogniwa pastylkowe i regulowane zasilacze logiczne.
Otwór centralny znajduje się w geometrycznym środku obudowy. Takie ustawienie zapewnia bardziej jednolite pole dźwiękowe w przedniej półkuli w porównaniu z portem przesuniętym, gdzie poziom może zauważalnie spaść, gdy słuchacz znajduje się z dala od osi otworu. W przypadku skanera ręcznego, monitora do noszenia lub panelu montowanego na ścianie, do którego można podchodzić pod różnymi kątami, ta cecha może być użytecznym wyróżnikiem. Gwarantowane minimalne ciśnienie akustyczne wynosi 80 dB w odległości 10 cm, a pomiary produkcyjne partii próbek zazwyczaj wykazują wartości w średnim zakresie 80 dB.
Brzęczyk jest dostarczany na szpulach 330 mm po 2500 sztuk na szpulę, gotowy do szybkiego umieszczenia w SMT. Udowodniono, że czarny korpus LCP wytrzymuje wielokrotne cykle rozpływu oraz naprężenia termiczne i mechaniczne opisane w poniższej sekcji dotyczącej niezawodności.
Port dźwiękowy znajduje się pośrodku obudowy, dzięki czemu orientacja montażu w mniejszym stopniu wpływa na moc akustyczną, co jest przydatne, gdy końcowe urządzenie może być trzymane lub instalowane w różnych pozycjach.
Rezystancja cewki wynosząca 12 Ω umożliwia podłączenie brzęczyka bezpośrednio do styku GPIO 3,3 V, który może dostarczać prąd do 100 mA, co eliminuje potrzebę stosowania zewnętrznego tranzystora sterującego w wielu konstrukcjach.
Zakres napięcia roboczego od 2 V do 4 V zapewnia kompatybilność z ogniwami litowo-jonowymi, ogniwami monetowymi i standardowymi szynami 3,3 V bez dodatkowej regulacji.
Obudowa o wymiarach 5,0 mm kwadratowych i wysokości 2,0 mm mieści się w tym samym obszarze PCB, co wiele innych miniaturowych brzęczyków SMD, zapewniając jednocześnie znamionowe ciśnienie akustyczne co najmniej 80 dB.
Częstotliwość rezonansowa jest określona na 4000 Hz z tolerancją ± 300 Hz, co umieszcza dźwięk w najbardziej wrażliwym obszarze ludzkiego słuchu.
Czarna obudowa LCP jest przeznaczona do bezołowiowego lutowania rozpływowego i może wytrzymać profil termiczny dwustronnego zespołu PCB.
Opakowania na taśmach i szpulach zawierające 2500 sztuk na szpulę umożliwiają automatyczne rozmieszczanie i minimalizują czas przezbrajania na liniach o dużym nakładzie.
| Parametr | Wartość |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,0 V (o-p) |
| Napięcie robocze | 2 – 4 V (o-p) |

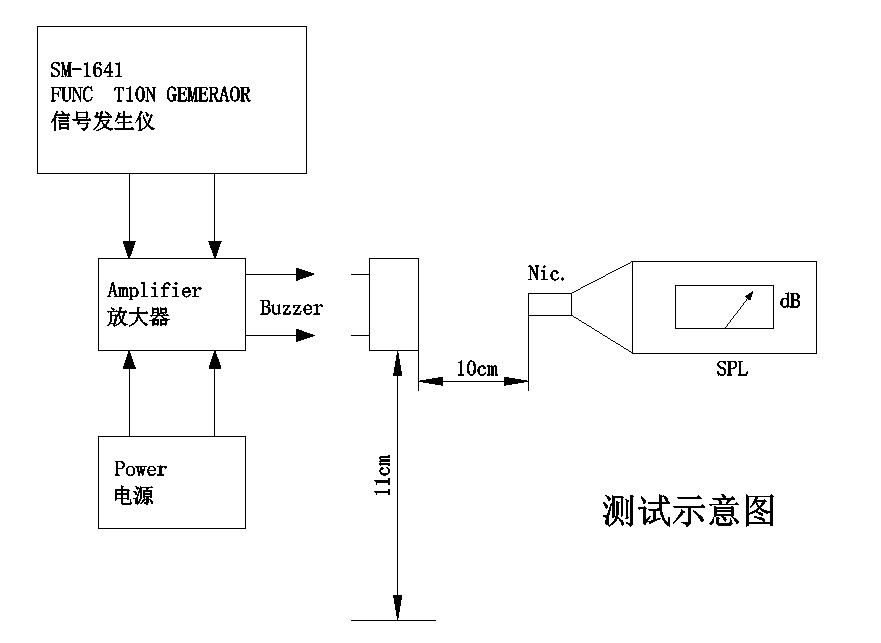

| Moc dźwięku w odległości 10 cm | ≥ 80 dB |
| Prąd operacyjny | ≤ 100 mA |

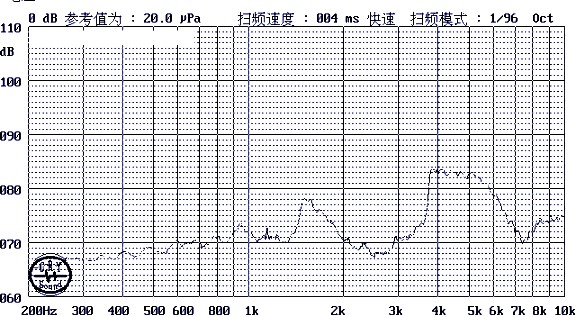

| Częstotliwość rezonansowa | 4000 ± 300 Hz |
| Rezystancja cewki | 12 ± 3 Ω |
| Temperatura pracy | -20°C ~ +70°C |
| Temperatura przechowywania | -30°C ~ +80°C |

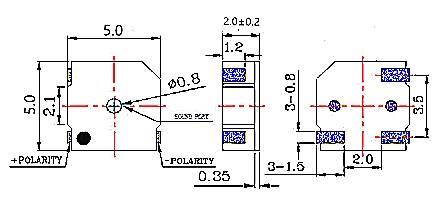

| Wymiary (dł. × szer. × wys.) | 5,0 × 5,0 × 2,0 mm |
| Waga | 0,1 g |
| Materiał obudowy | Czarny LCP |
| Opakowanie | Taśma i rolka; 2500 sztuk na szpulę 330 mm |
| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |
Poniższe sugestie zastosowań pochodzą ze specyfikacji elektrycznych i mechanicznych komponentu. Nie zastępują one walidacji produktu końcowego pod kątem odpowiednich norm.
Ręczne terminale przemysłowe, takie jak skanery kodów kreskowych i czytniki RFID, gdzie urządzenie często obraca się podczas użytkowania, a brzęczyk musi pozostać słyszalny niezależnie od orientacji.
Medyczne urządzenia do noszenia i przenośne narzędzia diagnostyczne, które wymagają kompaktowego źródła alarmów z przewidywalną dystrybucją dźwięku, w tym pompy insulinowe, monitory pacjenta i rejestratory ambulatoryjne.
Inteligentne panele domowe i sterowniki naścienne, których skierowana do przodu kratka w naturalny sposób dopasowuje się do wzorca emisji umieszczonego pośrodku otworu, zapewniając zrównoważony sygnał ostrzegawczy w całym pomieszczeniu.
Elektronika kabiny samochodowej, w tym przypomnienia o zapięciu pasów i dzwonki przy uchyleniu drzwi, gdzie brzęczyk można umieścić za małym otworem, a symetryczne wyjście pomaga utrzymać stałą głośność.
Węzły bram IoT i koncentratory czujników, które wymagają dźwiękowego wskaźnika stanu na bardzo małej powierzchni; zakres zasilania od 2 V do 4 V odpowiada typowym architekturom zasilania akumulatorowego i gromadzenia energii.
Akcesoria konsumenckie, takie jak power banki, trackery Bluetooth i etui do ładowania, w których brzęczyk informuje o włączeniu zasilania i niskim poziomie naładowania baterii, w niewielkiej plastikowej obudowie.
Magnetyczny pasywny brzęczyk 5*5*2mm do montażu powierzchniowego to zasadniczo MLT-5020 z inną geometrią portu akustycznego. Pod względem elektrycznym i mechanicznym obie części są wymienne. Zaletą konstrukcji z otworem centralnym jest bardziej równomierny rozkład promieniowania: podczas testów poziom ciśnienia akustycznego zmienia się w mniejszym stopniu wraz z kątem pomiędzy brzęczykiem a mikrofonem pomiarowym. Może to być zaletą, gdy urządzenie nie ma ustalonej pozycji odsłuchu lub gdy wielu użytkowników musi usłyszeć alert z różnych kierunków.
Powierzchnia podstawy wynosząca 5,0 mm i wysokość 2,0 mm sprawiają, że MLT‑5020H jest praktycznym wyborem w przypadku płytek drukowanych o ograniczonej przestrzeni. Cewka 12 Ω zapewnia proste wymagania dotyczące napędu, a obudowa LCP została zakwalifikowana w ramach programu pełnej niezawodności opisanego poniżej. W przypadku projektów, w których już wykorzystuje się MLT‑5020, ale chcą ocenić efekt akustyczny portu centralnego, zmiany można dokonać bez przeprojektowywania płytki.
MEIDI Intelligent Technology produkuje elektromagnetyczne i piezoelektryczne komponenty akustyczne od 2011 roku. Firma posiada pionowo zintegrowany zakład w Jiangsu w Chinach, zajmujący się formowaniem LCP, precyzyjnym nawijaniem cewek, montażem SMD i testami akustycznymi na linii. Certyfikat ISO 9001 i dedykowane laboratorium niezawodności zapewniają ramy dla stałej jakości, a w przypadku wszystkich przesyłek zachowana jest identyfikowalność na poziomie partii.
MLT‑5020H jest produkowany na tych samych zautomatyzowanych liniach, które zaopatrują klientów MEIDI z branży motoryzacyjnej i przemysłowej. Każda partia produkcyjna poddawana jest programowi weryfikacji niezawodności określonemu w specyfikacji produktu. Badanie pod kątem stresu klimatycznego obejmuje 48 godzin w temperaturze +80°C, 48 godzin w temperaturze -30°C i pięć cykli szoku termicznego pomiędzy tymi ekstremami z 30-minutowym przebywaniem. Wytrzymałość mechaniczną sprawdza się poprzez wibrację o częstotliwości od 10 Hz do 55 Hz przy amplitudzie 1,0 mm we wszystkich trzech osiach i przez trzy upadki z wysokości 75 cm na powierzchnię z twardego drewna. Odporność na wilgoć potwierdza się przez 48-godzinną ekspozycję na temperaturę 50°C i wilgotność względną 90–95%, a następnie 2-godzinny powrót do zdrowia. Integralność lutowania jest weryfikowana poprzez test ciepła lutowania w temperaturze 250°C i weryfikację profilu pełnego rozpływu.
Pomiary próbek produkcyjnych dla MLT‑5020H zazwyczaj wykazują ciśnienie akustyczne w zakresie od 84,5 dB do 87,5 dB, przy wartościach prądu od 85,4 mA do 88,1 mA. Liczby te są reprezentatywne dla standardowej produkcji i są udokumentowane w raportach z testów partii dostępnych dla klientów. Gwarantowane limity pozostają na poziomie minimum 80 dB i maksimum 100 mA.
1. Czym różni się MLT‑5020H od MLT‑5020?
Jedyną różnicą jest położenie wylotu dźwięku. MLT‑5020H ma otwór środkowy, natomiast MLT‑5020 ma otwór przesunięty. Wszystkie parametry elektryczne, wymiary i charakterystyka lutowania są takie same. Wybór zależy od tego, czy symetryczny wzór promieniowania jest korzystny dla danego zastosowania.
2. Czy ten brzęczyk można umieścić za pomocą standardowych maszyn typu pick-and-place?
Tak. Jest dostarczany w formie taśmy i szpuli po 2500 sztuk na szpulę 330 mm. Płaska górna powierzchnia i kwadratowy korpus o średnicy 5,0 mm dobrze pasują do standardowych dysz SMT i systemów wizyjnych.
3. Jaki sygnał napędowy jest zalecany?

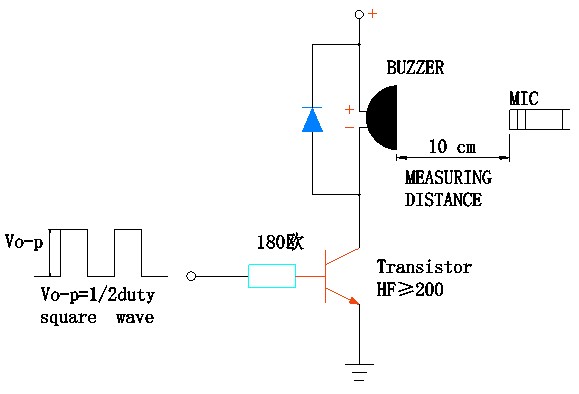

Fala prostokątna 4000 Hz, napięcie międzyszczytowe 3,0 V, cykl pracy 50%. Ponieważ cewka ma rezystancję 12 Ω, pin MCU 3,3 V, który może dostarczyć 100 mA, może bezpośrednio sterować brzęczykiem. Jeśli prąd na pinach jest niższy, solidną alternatywą jest tranzystor NPN z rezystorem bazowym. W celu ochrony sterownika zaleca się umieszczenie małej diody typu flyback na cewce.
4. Czy konstrukcja z centralnym otworem wpływa na częstotliwość lub SPL w porównaniu z brzęczykiem z przesuniętym otworem?
Częstotliwość rezonansowa i znamionowy SPL są identyczne. Zaletą otworu centralnego jest bardziej jednolite pole dźwiękowe: poziom ciśnienia akustycznego zmienia się mniej wraz ze zmianą kąta pomiaru. Jest to szczególnie przydatne, gdy orientacja urządzenia nie jest ustalona.
5. Czy MLT‑5020H może pracować na częstotliwościach innych niż 4 kHz?
Będzie reagował na sygnały sterujące w pewnym zakresie częstotliwości, ale maksymalna moc wyjściowa występuje przy rezonansie mechanicznym 4000 ± 300 Hz. Jazda poza tym pasmem spowoduje zmniejszenie poziomu dźwięku. W zastosowaniach wymagających zmiennego tonu najlepiej jest trzymać się blisko punktu rezonansowego.
Aby poprosić o wycenę, zamówić próbki inżynieryjne lub omówić niestandardowe modyfikacje, skontaktuj się z MEIDI za pośrednictwem formularza zapytania. Zespół ds. aplikacji może dostarczyć zalecenia dotyczące układu, schematy obwodów przemiennika i dane z symulacji akustycznej dla projektu obudowy.
