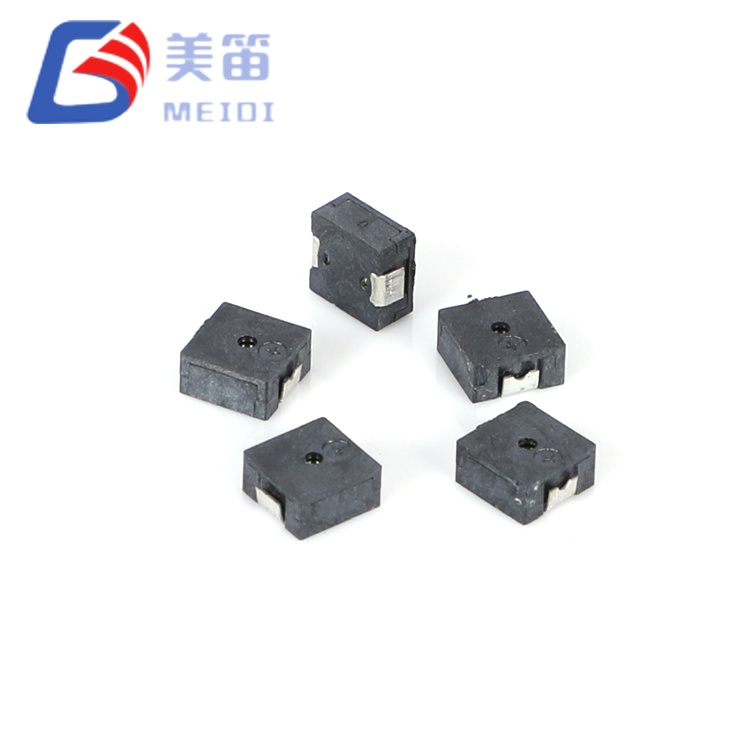

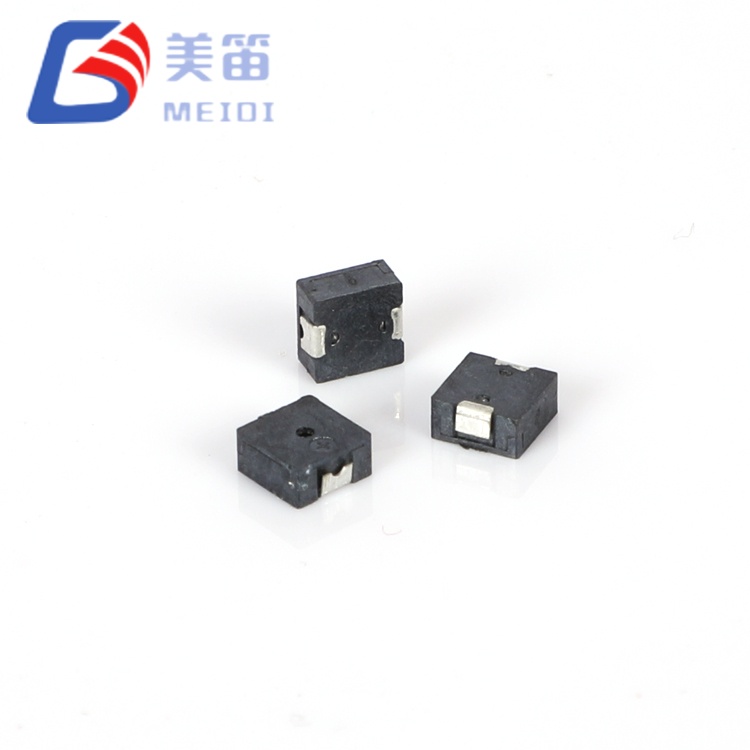

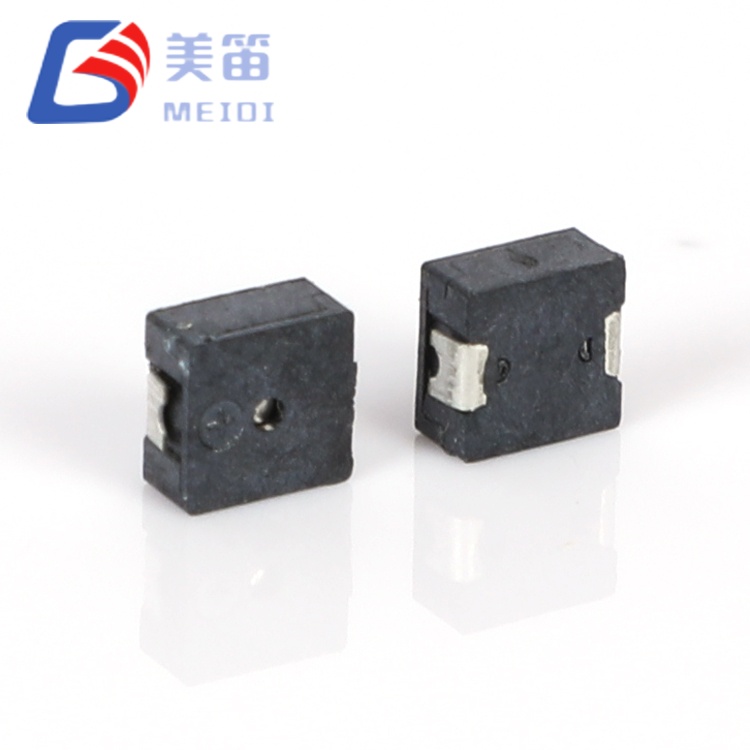

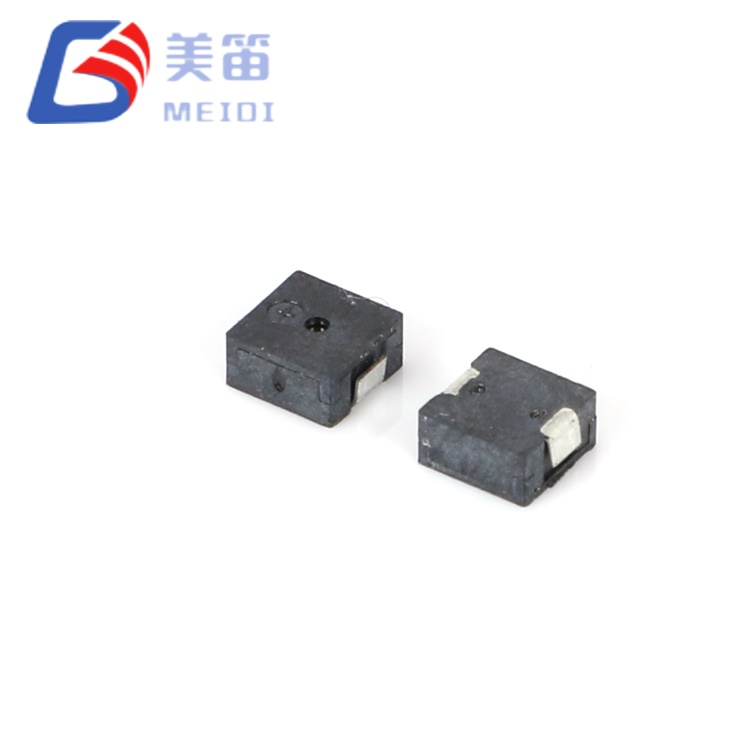

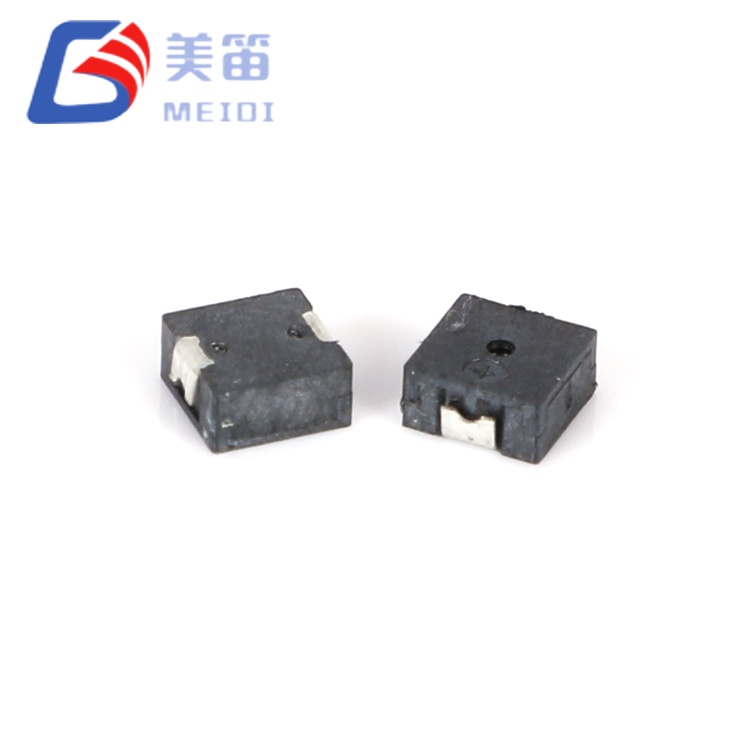

MLT‑4020H to pasywny brzęczyk magnetyczny SMD o wymiarach 4*4*2 mm, zaprojektowany do montażu płytek PCB o dużej gęstości, gdzie liczy się każdy milimetr kwadratowy. Dzięki impedancji cewki wynoszącej 12 ± 3 Ω i częstotliwości rezonansowej 4000 ± 300 Hz element ten zapewnia minimalny poziom ciśnienia akustycznego wynoszący 65 dB przy 10 cm przy wzbudzeniu fali prostokątnej 3,0 V, pobierając jednocześnie nie więcej niż 80 mA – co stanowi kombinację, która sprawia, że nadaje się do stosowania z zasilanymi bateryjnie urządzeniami do noszenia, czujnikami IoT i przenośnymi instrumentami medycznymi.
Wyprodukowany w zakładzie MEIDI posiadającym certyfikat ISO-9001, MLT-4020H wykorzystuje zautomatyzowane procesy nawijania, montażu i testowania, które zapewniają stałą wydajność elektryczną i akustyczną w całej wielkości produkcji. Czarna obudowa LCP wytrzymuje standardowe bezołowiowe profile rozpływowe o maksymalnej temperaturze 255°C, umożliwiając bezproblemową integrację z liniami montażowymi SMT. Każde urządzenie poddawane jest 100% weryfikacji impedancji i częstotliwości, a dane partii próbek potwierdzają poziomy ciśnienia akustycznego stale powyżej 75 dB, co zapewnia znaczny margines w stosunku do minimalnej specyfikacji.
Magnetyczny pasywny brzęczyk SMD 4*4*2mm to pasywny brzęczyk elektromagnetyczny, wymagający zewnętrznego sygnału napędu prądu przemiennego – zazwyczaj fali prostokątnej 4 kHz lub wyjścia PWM z mikrokontrolera – w celu wygenerowania alertów dźwiękowych. Architektura ta daje projektantom pełną kontrolę nad częstotliwością tonów, cyklem pracy i sekwencjami wzorców, umożliwiając alerty z kodem priorytetowym, generowanie melodii i modulację głośności poprzez proste regulacje oprogramowania.
Częstotliwość rezonansowa 4 kHz mieści się w paśmie 2–4 kHz, w którym wrażliwość słuchowa człowieka jest najwyższa, co zapewnia, że nawet niewielkie poziomy SPL są słyszalne w typowym środowisku wewnętrznym. Impedancja cewki 12 Ω została celowo wybrana, aby umożliwić bezpośrednie sterowanie ze standardowych pinów GPIO MCU 3,3 V i 5 V, eliminując potrzebę stosowania zewnętrznych buforów tranzystorowych lub dedykowanych układów sterownika w wielu zastosowaniach – pod warunkiem, że pin może zapewnić prąd szczytowy ≤80 mA.
Ultrakompaktowa podstawa o wymiarach 4,0 × 4,0 mm i wysokość profilu 2,0 mm są zoptymalizowane pod kątem układów PCB o dużej gęstości, w których prześwit pionowy jest ograniczony. Masa elementu wynosząca zaledwie 0,1 g powoduje znikome obciążenie bezwładnościowe, dzięki czemu nadaje się do stosowania w urządzeniach przenośnych i przenośnych narażonych na wstrząsy i wibracje. Obudowa LCP zapewnia stabilność wymiarową w pełnym zakresie roboczym od -20°C do +70°C i wytrzymuje naprężenia termiczne podczas lutowania rozpływowego bez deformacji i degradacji akustycznej.
Ultraminiaturowa obudowa SMD – 4,0 × 4,0 × 2,0 mm umożliwia integrację z konstrukcjami o ograniczonej przestrzeni bez pogorszenia parametrów akustycznych
Zoptymalizowana częstotliwość rezonansowa 4 kHz – skupiona w najbardziej czułym zakresie ludzkiego ucha, zapewniająca maksymalną odczuwalną głośność przy minimalnym zużyciu energii
Cewka o niskiej impedancji (12±3Ω) – ułatwia bezpośrednie sterowanie z wyjść niskonapięciowych MCU, zmniejszając koszt BOM i złożoność obwodu
Szerokie okno robocze 2–4 V – kompatybilne z jednoogniwowymi zasilaczami litowo-jonowymi, ogniwami pastylkowymi 3 V i standardową szyną logiczną 3,3 V
Wysokotemperaturowa obudowa LCP – wytrzymuje profile lutowane rozpływowo do 255°C i zachowuje stabilność wymiarową w zakresie roboczym od -20°C do +70°C
Kompatybilny z lutowaniem rozpływowym i na fali – obsługuje zautomatyzowany montaż SMT z maksymalnie 3 przejściami rozpływowymi, zapewniając elastyczność produkcji
| Parametr | Wartość |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,0 V (o-p) |
| Napięcie robocze | 2 – 4 V (o-p) |
| Moc dźwięku w odległości 10 cm | ≥ 65 dB |
| Prąd operacyjny | ≤ 80 mA |
| Częstotliwość rezonansowa | 4000 ± 300 Hz |
| Rezystancja cewki | 12 ± 3 Ω |
| Temperatura pracy | -20°C ~ +70°C |
| Temperatura przechowywania | -30°C ~ +80°C |

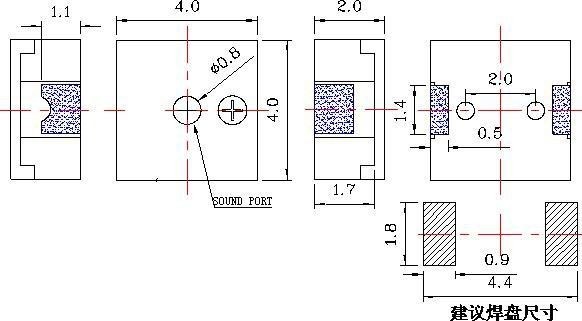

| Wymiary (dł. × szer. × wys.) | 4,0 × 4,0 × 2,0 mm |
| Waga | 0,1 g |
| Materiał obudowy | Czarny LCP |

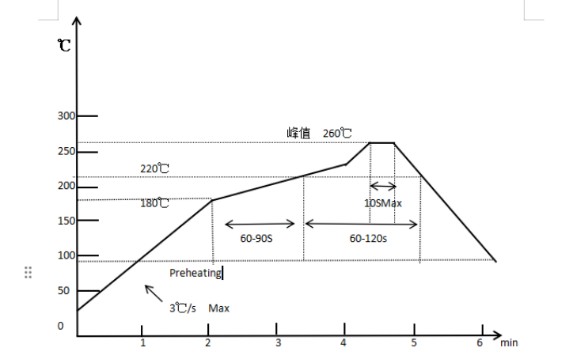

| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |
Poręczne monitory zdrowia – przypomnienia o lekach i powiadomienia o stanie w kompaktowych trackerach fitness i smartwatchach, w których powierzchnia PCB jest bardzo ograniczona
Węzły czujników IoT — akustyczne sprzężenie zwrotne małej mocy do monitorowania środowiska, inteligentnego rolnictwa i urządzeń do śledzenia zasobów działających na podstawie ogniw monetowych lub gromadzenia energii
Przenośne urządzenia medyczne – dźwiękowe sygnały potwierdzenia w glukometrach, pulsoksymetrach i podręcznych przyrządach diagnostycznych wymagających kompaktowych, niezawodnych wskaźników dźwiękowych
Inteligentne sterowanie domem – informacja zwrotna o naciśnięciu przycisku i powiadomienia o alarmach w termostatach, inteligentnych przełącznikach i klawiaturach bezpieczeństwa w przypadku ograniczonej przestrzeni
Akcesoria elektroniki użytkowej – powiadomienia o stanie ładowania i połączeniu w etui na słuchawki TWS, power bankach i tagach Bluetooth
Lekkie przemysłowe urządzenia przenośne – potwierdzenia skanowania i alerty o błędach w kompaktowych skanerach kodów kreskowych, przenośnych czytnikach RFID i mobilnych terminalach do gromadzenia danych działających w kontrolowanych środowiskach wewnętrznych
MLT‑4020H zapewnia zmierzony poziom ciśnienia akustycznego wynoszący 75,6–79,7 dB (dane próbki), znacznie przekraczający minimalną specyfikację wynoszącą 65 dB. Ta wydajność, osiągnięta przy powierzchni podstawy wynoszącej 4 mm i wysokości 2 mm, wynika ze zoptymalizowanego uzwojenia cewki, konstrukcji obwodu magnetycznego i dostrojenia membrany. Przy wadze 0,1 g komponent dodaje do płytki drukowanej znikomą masę, co jest ważnym czynnikiem w przypadku urządzeń przenośnych i przenośnych, w których budżety wagowe są ściśle kontrolowane.
Rezystancja cewki 12 Ω została wybrana tak, aby umożliwić bezpośrednie sterowanie ze standardowych pinów GPIO bez zewnętrznego buforowania, pod warunkiem, że pin może pozyskać prąd szczytowy ≤80 mA – jest to funkcja wspólna dla wielu mikrokontrolerów ARM Cortex-M i innych mikrokontrolerów o małej mocy. W przypadku projektów pracujących przy napięciu 3,3 V, brzęczyk pozostaje w zakresie roboczym 2–4 V, dostarczając około 85% SPL 3,0 V, pobierając nieco niższy prąd. Ta elastyczność napięciowa upraszcza konstrukcję zasilacza, ponieważ ten sam komponent może być używany w różnych wariantach produktu z różnymi napięciami logicznymi.
Projektantom, którzy muszą spełnić rygorystyczne wymagania akustyczne w zastosowaniach o ograniczonej przestrzeni, MLT-4020H stanowi sprawdzone rozwiązanie z pełną identyfikowalnością produkcji, udokumentowanymi danymi testowymi i zgodnością ze standardowymi procesami montażu SMT.

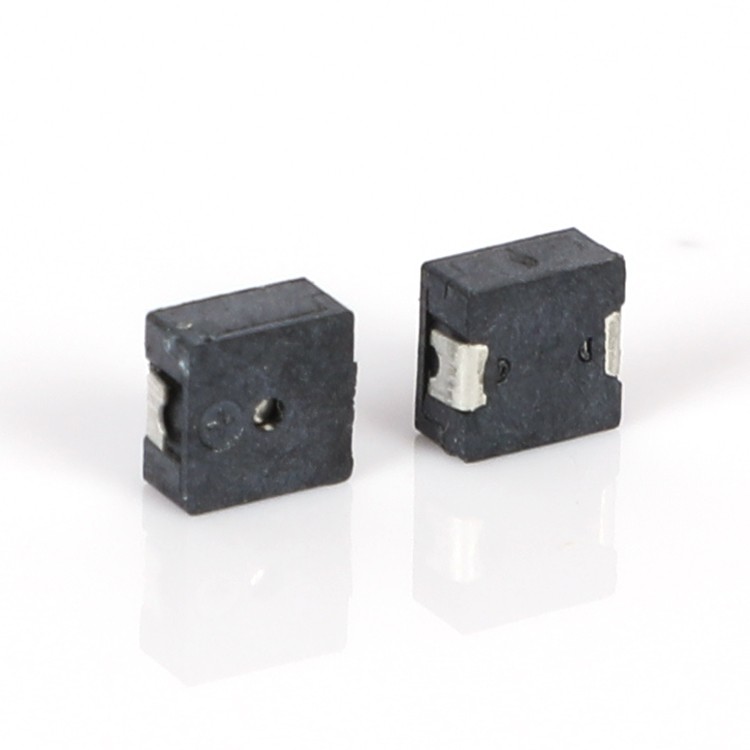

MEIDI produkuje MLT-4020H na dedykowanych liniach montażowych SMD obejmujących automatyczne nawijanie cewek, lutowanie i strojenie akustyczne. Nasz zakład w Jiangsu działa w ramach zarządzania jakością ISO 9001:2015, z kontrolami w trakcie procesu na każdym etapie produkcji – od kontroli materiałów po końcowe testy funkcjonalne.
Każda partia produkcyjna poddawana jest kompleksowym badaniom kwalifikacyjnym:
Weryfikacja akustyczna – pomiar 100% SPL przy napięciu znamionowym; dane partii próbki pokazują 75,6–79,7 dB, stale powyżej minimum 65 dB
Stabilność częstotliwości – próbkowanie statystyczne przy 4000 Hz ±300 Hz; typowy zakres pomiarowy 3950–4050 Hz
Ekranowanie rezystancji cewki – weryfikacja 12±3Ω; zmierzone wartości zazwyczaj 11,2–12,8 Ω
Przechowywanie w wysokiej temperaturze – 48 godzin w temperaturze +80±2℃; pełne przywrócenie parametrów po 2-godzinnej stabilizacji otoczenia
Przechowywanie w niskiej temperaturze – 48 godzin w temperaturze -30±2℃; zweryfikowana aktywacja przy minimum 2V
Cykliczny szok termiczny – 5 cykli w zakresie od -30 ℃ do +80 ℃ z 30-minutowym czasem przebywania w każdym ekstremum
Walidacja naprężeń mechanicznych – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łączny czas 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
Odporność na wilgoć – 48 godzin przy 50±5℃ / 90–95% RH, następnie 2-godzinny powrót do zdrowia i charakterystyka elektryczna
Odporność na ciepło lutowania – 250±5℃ przez 10±0,5 sekundy przy odstępie korpusu od lutu wynoszącym 2,0 mm, weryfikacja integralności obudowy LCP
Wszystkie komponenty są zgodne z dyrektywami RoHS i REACH. Oznaczenia kodów partii na obudowie umożliwiają pełną identyfikowalność daty produkcji, zapisów testów i partii materiału.
P1: Czy MLT‑4020H wymaga zewnętrznego sterownika?
Tak. Jako pasywny brzęczyk elektromagnetyczny wymaga zewnętrznego sygnału prądu przemiennego – zazwyczaj fali prostokątnej lub PWM o częstotliwości 4 kHz – do wygenerowania dźwięku. Samo przyłożenie stałego napięcia stałego nie spowoduje wygenerowania sygnału dźwiękowego. Do sterowania tym urządzeniem wystarczy standardowy mikrokontroler GPIO z funkcją PWM, pod warunkiem, że może on dostarczyć prąd szczytowy o natężeniu co najmniej 80 mA. W przypadku projektów z ograniczoną liczbą GPIO można dodać mały bufor tranzystorowy NPN w celu obsługi bieżącego obciążenia.
P2: Jakie jest zalecane napięcie zasilania i format sygnału?
Napięcie znamionowe wynosi 3,0 V (międzyszczytowe), a zakres roboczy 2–4 V. Fala prostokątna 4 kHz przy 3,0 V zapewnia optymalną moc dźwięku. Impedancja 12 ± 3 Ω umożliwia bezpośrednie sterowanie z większości pinów MCU 3,3 V bez dodatkowego wzmocnienia, pod warunkiem, że pin może dostarczać ≤80 mA. W przypadku systemów 5 V zaleca się rezystor szeregowy (47–100 Ω) w celu ograniczenia prądu i zapobiegania przegrzaniu, ponieważ brzęczyk nie jest przystosowany do ciągłej pracy przy napięciu 5 V.
P3: Czy MLT‑4020H jest kompatybilny ze standardowymi procesami rozpływu SMT?
Tak. Czarna obudowa LCP jest przystosowana do lutowania rozpływowego w temperaturze szczytowej 255±5°C przez 3 sekundy, z etapem wstępnego nagrzewania do 180°C trwającym 40–70 sekund. Dozwolone są maksymalnie 3 cykle rozpływu bez pogorszenia wydajności. W przypadku lutowania na fali parametry wynoszą 260°C przez 4–6 sekund. Obsługiwane jest także lutowanie ręczne w temperaturze 360°C przez 2–5 sekund. Zawsze przestrzegaj zalecanych profili temperatur, aby uniknąć deformacji obudowy lub uszkodzeń wewnętrznych.
P4: Czy można regulować częstotliwość dźwięku, czy jest ona stała na poziomie 4 kHz?
Podczas gdy częstotliwość rezonansowa jest mechanicznie dostrojona do 4000 ± 300 Hz w celu uzyskania maksymalnego ciśnienia akustycznego, brzęczyk będzie reagował na sygnały sterujące w szerszym zakresie częstotliwości. Jednakże moc dźwięku zmniejsza się znacznie, gdy jest daleko od rezonansu – około 6 dB na odchylenie oktawowe. W przypadku zastosowań ze zmiennym tonem zaleca się modyfikację częstotliwości w okolicach 4 kHz (np. 3,5–4,5 kHz), aby utrzymać odpowiedni poziom SPL przy jednoczesnym uzyskaniu zmienności tonalnej.
P5: Czy dla zamówień OEM dostępne są niestandardowe specyfikacje?
Tak. MEIDI obsługuje dostosowywanie OEM/ODM w przypadku zamówień hurtowych. Opcje obejmują alternatywne częstotliwości rezonansowe (w zakresie 2–6 kHz), niestandardowe wartości impedancji, specjalne kolory obudowy i zmodyfikowane konfiguracje portów akustycznych. Czas realizacji i minimalna wielkość zamówienia uzależniona jest od zakresu personalizacji. Skontaktuj się z naszym zespołem sprzedaży, aby omówić swoje specyficzne wymagania, a my przedstawimy ocenę wykonalności i wycenę.
P6: Jaka jest oczekiwana żywotność przy ciągłej pracy przy 3 V?
Określone warunki testu trwałości wynoszą 96 godzin w temperaturze 25 ± 10°C z falą prostokątną o częstotliwości rezonansowej wynoszącej 1/2 cyklu pracy. W przypadku zastosowań z dźwiękiem ciągłym MEIDI zaleca ograniczenie cyklu pracy do 50% lub wdrożenie przerywanego wzorca ostrzegania (np. 1 sekunda włączenia, 3 sekundy wyłączenia), aby zmniejszyć nagrzewanie się cewki i wydłużyć żywotność podzespołów. Skontaktuj się z naszym zespołem inżynierów, aby uzyskać szacunki dotyczące okresu eksploatacji w określonych warunkach pracy.
Aby uzyskać arkusze danych technicznych, projekty referencyjne, przykłady obwodów sterownika lub ceny hurtowe, skontaktuj się z pomocą techniczną MEIDI. Oferujemy bezpłatne próbki inżynieryjne dla kwalifikowanych projektów i zapewniamy elastyczną pomoc w zakresie aplikacji, aby usprawnić integrację.
Nasz zespół inżynierów ds. aplikacji odpowiada zazwyczaj w ciągu jednego dnia roboczego, przedstawiając zalecenia dotyczące rozmiaru PCB, wskazówki dotyczące profilu rozpływu oraz wsparcie projektowe dla konkretnych wymagań produktu.
