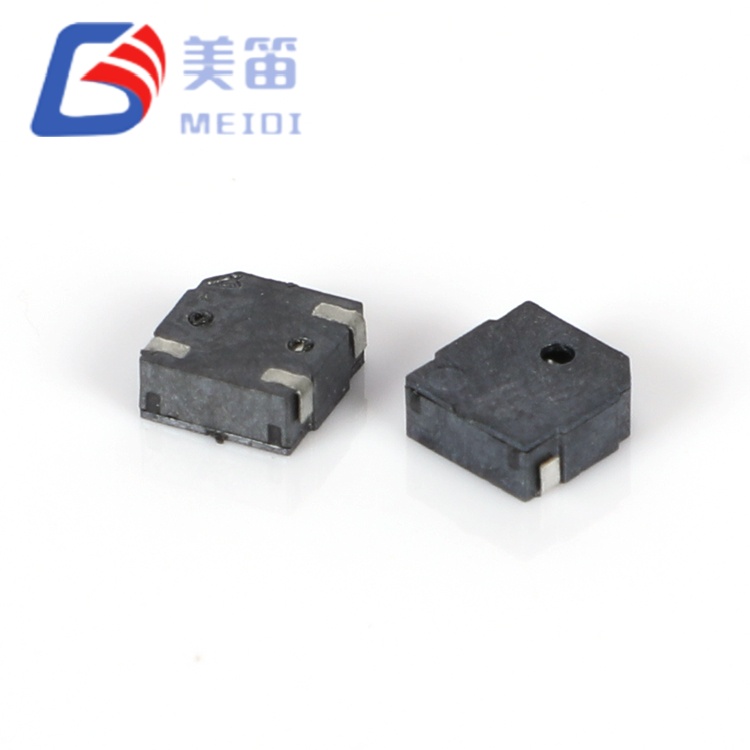

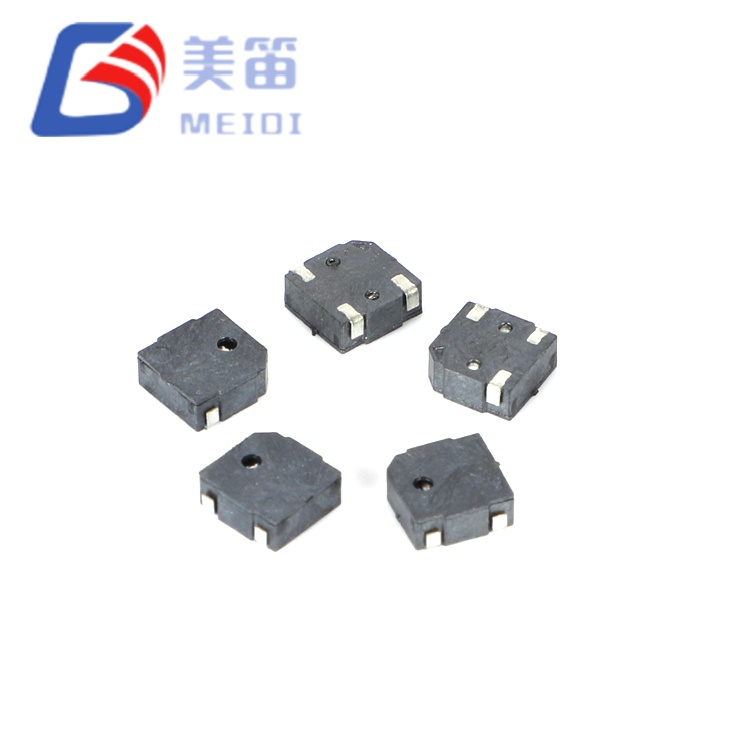

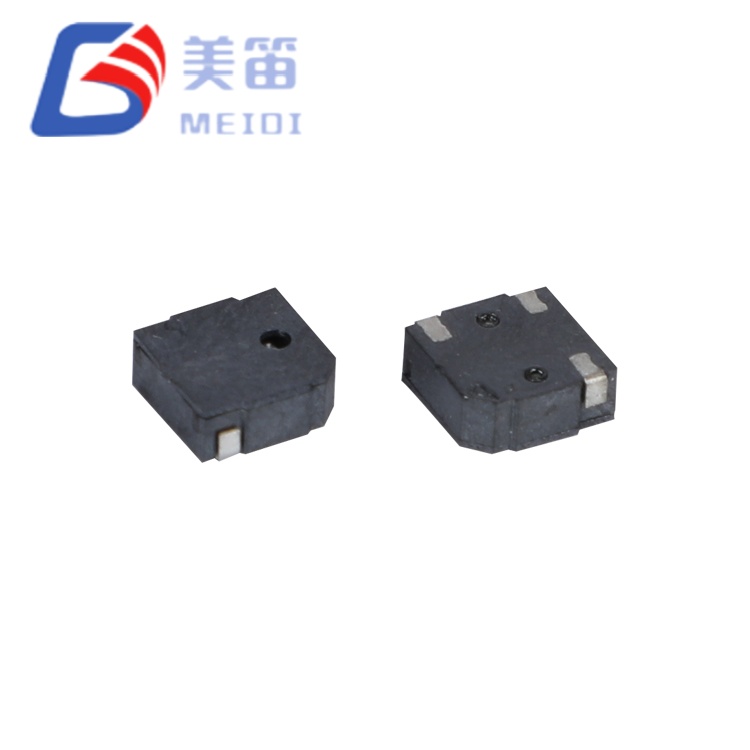

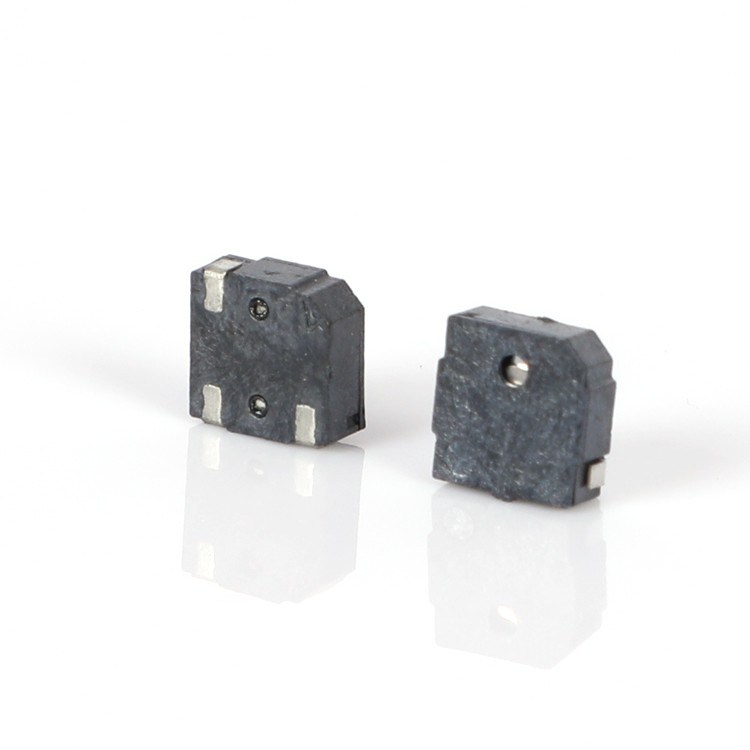

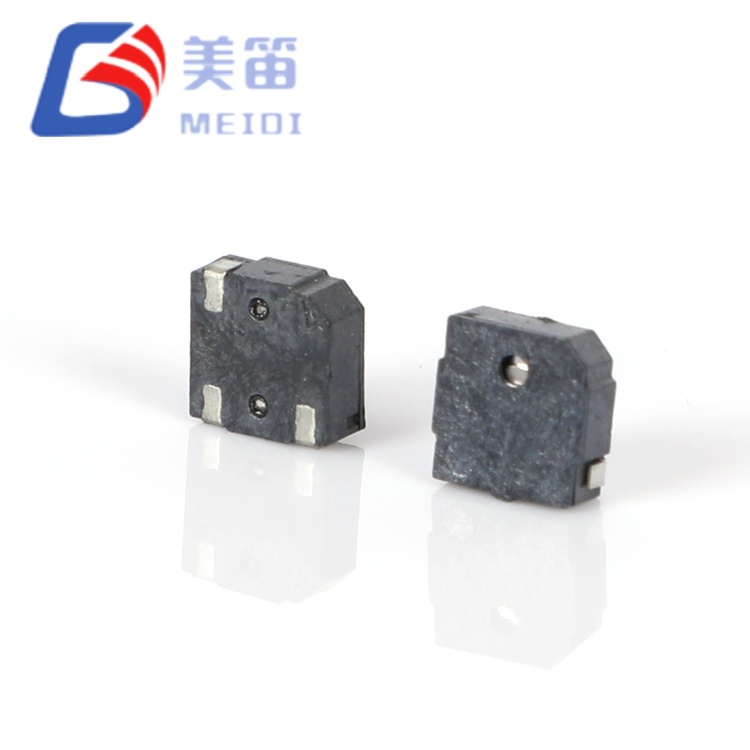

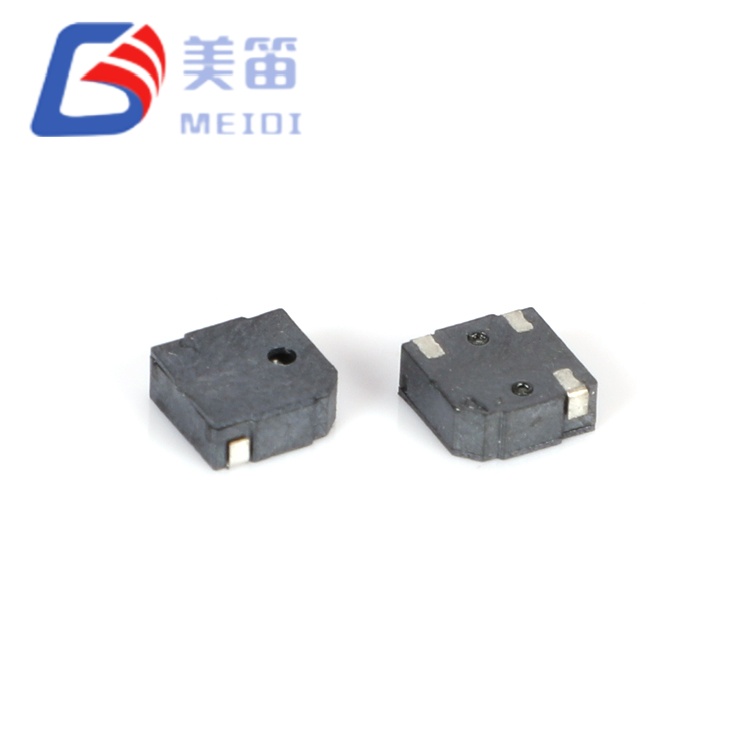

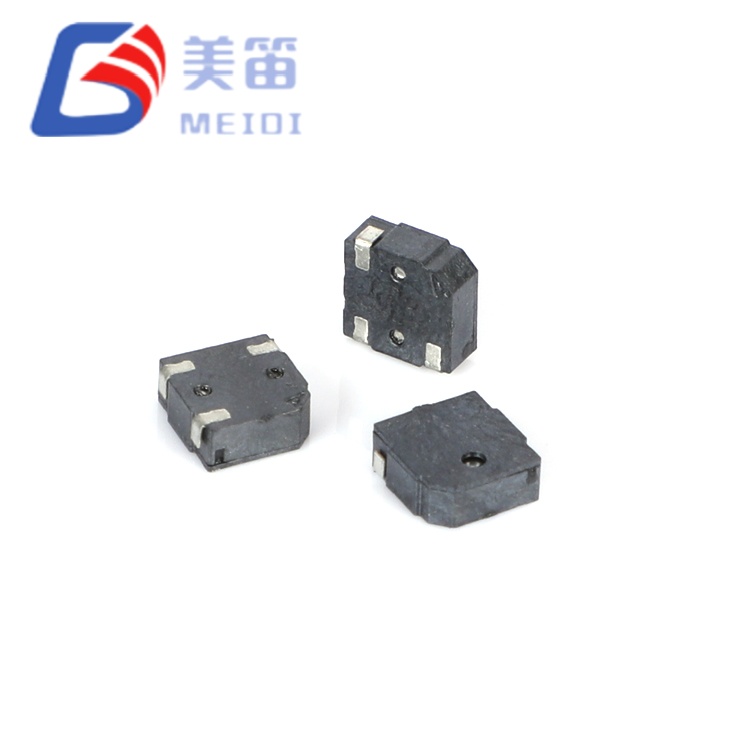

MLT‑5020 to pasywny brzęczyk magnetyczny SMD o wymiarach 5*5*2 mm zapewniający ciśnienie akustyczne o wartości co najmniej 80 dB w odległości 10 cm przy napięciu zasilania 3,0 V. Ten element o grubości 5 mm zapewnia przewagę akustyczną o 15 dB w porównaniu z alternatywami o średnicy 4 mm, zachowując jednocześnie kompatybilność montażu SMD, dzięki czemu nadaje się do zastosowań, w których alarmy dźwiękowe muszą konkurować z umiarkowanym hałasem otoczenia – w tym w przemysłowych panelach sterowania, systemach bezpieczeństwa i przenośnych instrumentach medycznych.
Wyprodukowany przez MEIDI w prowincji Jiangsu, układ MLT-5020 zawiera cewkę 12±3Ω i częstotliwość rezonansową 4000 Hz, dzieląc charakterystykę elektryczną z mniejszymi wariantami w celu ujednoliconej konstrukcji obwodu napędowego. Czarna obudowa LCP obsługuje rozpływ bezołowiowy przy maksymalnej temperaturze 255°C, umożliwiając zautomatyzowany montaż SMT. Weryfikacja partii próbek pokazuje wartości SPL w zakresie od 84,6 dB do 87,1 dB, co zapewnia duży margines powyżej minimalnej specyfikacji.
Magnetyczny pasywny brzęczyk SMD 5*5*2 mm stanowi rozwiązanie typowego kompromisu inżynieryjnego: osiągnięcie wystarczającej mocy akustycznej bez konieczności stosowania elementów z otworami przelotowymi lub dużych obudów SMD. Jego powierzchnia 5 mm kwadratowa zajmuje o 56% większą powierzchnię płytki niż warianty 4 mm, a jednocześnie zapewnia wzrost ciśnienia akustycznego o 15 dB – czyli percepcyjne podwojenie głośności, które znacznie poprawia słyszalność alarmów w rzeczywistych warunkach. To sprawia, że jest to preferowany wybór, gdy przestrzeń PCB pozwala na nieco większą powierzchnię, a parametry akustyczne nie podlegają negocjacjom.
Architektura napędu pasywnego wymaga zewnętrznego wzbudzenia prądem zmiennym – zazwyczaj fali prostokątnej 4 kHz z wyjścia PWM mikrokontrolera. Ten wybór konstrukcyjny zapewnia inżynierom oprogramowania sprzętowego pełną kontrolę nad wzorcami alertów, modulacją częstotliwości i skalowaniem głośności w oparciu o cykl pracy. Impedancja cewki 12 Ω umożliwia bezpośrednie podłączenie do standardowych pinów GPIO 3,3 V i 5 V w większości zastosowań, eliminując potrzebę stosowania dedykowanych układów scalonych sterownika i redukując całkowity koszt systemu.
Częstotliwość rezonansowa 4000 Hz zajmuje górną część zakresu wrażliwości słuchowej człowieka (2–4 kHz), wytwarzając ton, który pozostaje słyszalny nawet w środowiskach o znacznym hałasie HVAC, komputerów lub maszyn. Wysokość profilu 2,0 mm i kwadratowa geometria podkładki zapewniają stabilny montaż mechaniczny i spójne tworzenie połączeń lutowniczych podczas przetwarzania rozpływowego.
Zwiększona moc akustyczna – podstawa 5,0 × 5,0 mm zapewnia poziom SPL ≥80 dB, zapewniając wyraźne powiadomienia dźwiękowe w umiarkowanie hałaśliwym otoczeniu
Częstotliwość rezonansowa 4 kHz – mechanicznie dostrojona do 4000 ± 300 Hz, dopasowująca się do szczytowej wrażliwości słuchowej człowieka w celu uzyskania maksymalnej postrzeganej głośności
Impedancja kompatybilna z MCU – rezystancja cewki 12±3Ω umożliwia bezpośrednie sterowanie ze standardowych pinów GPIO mikrokontrolera bez zewnętrznego buforowania
Zgodność z zasilaniem 2–4 V – obsługuje konfiguracje z pojedynczym ogniwem litowo-jonowym, ogniwem pastylkowym 3 V i szyną logiczną 3,3 V
Obudowa LCP do obróbki SMT – konstrukcja z czarnego ciekłokrystalicznego polimeru, wytrzymuje szczytową temperaturę rozpływu 255°C i stabilną pracę w zakresie od -20°C do +70°C
Konstrukcja gotowa do produkcji – zgodna ze standardowymi bezołowiowymi profilami rozpływowymi i obsługująca do 3 przejść lutowniczych w przypadku produkcji na dużą skalę
| Parametr | Wartość |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,0 V (o-p) |
| Napięcie robocze | 2 – 4 V (o-p) |
| Moc dźwięku w odległości 10 cm | ≥ 80 dB |
| Prąd operacyjny | ≤ 100 mA |

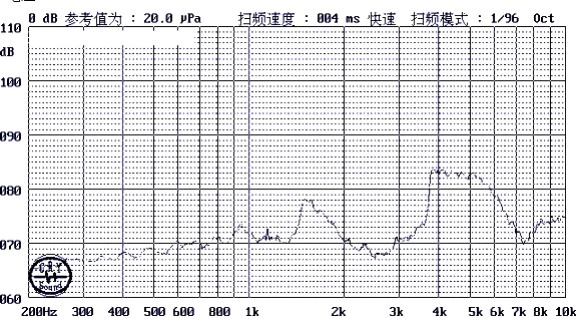

| Częstotliwość rezonansowa | 4000 ± 300 Hz |
| Rezystancja cewki | 12 ± 3 Ω |
| Temperatura pracy | -20°C ~ +70°C |
| Temperatura przechowywania | -30°C ~ +80°C |

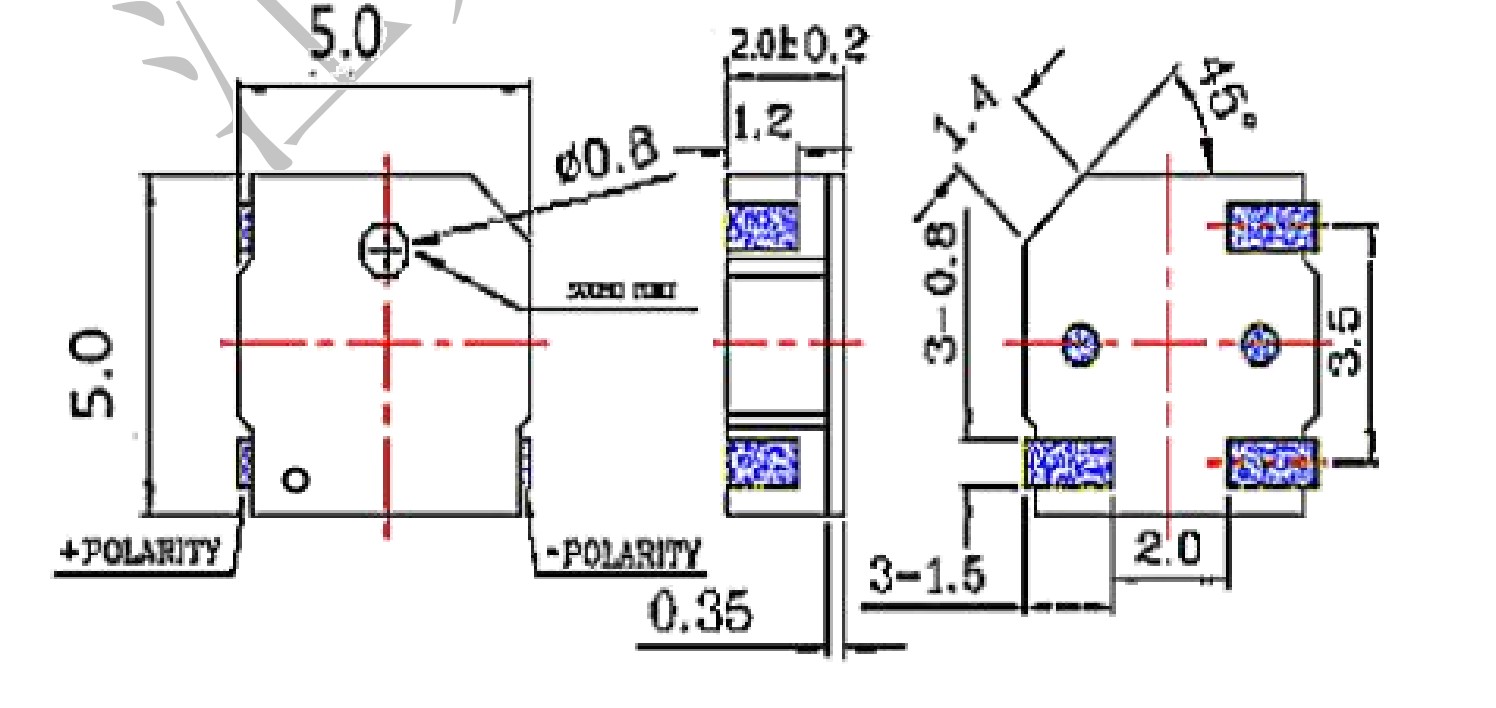

| Wymiary (dł. × szer. × wys.) | 5,0 × 5,0 × 2,0 mm |
| Waga | 0,1 g |
| Materiał obudowy | Czarny LCP |
| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |
Przemysłowe urządzenia sterujące – sygnalizacja usterek i dźwięki zakończenia cykli w sterownikach PLC, panelach operatorskich i stacjach monitorowania procesów
Systemy dostępu fizycznego – informacje zwrotne z klawiatury i alarmy o włamaniu w czytnikach kart, zamkach elektronicznych i panelach wykrywania obwodowego
Urządzenia automatyki domowej – powiadomienia o stanie i dźwięki ostrzegawcze w inteligentnych termostatach, sterownikach oświetlenia i koncentratorach bezpieczeństwa
Podręczne narzędzia diagnostyczne – sygnały zakończenia testu i alerty o błędach w przenośnych glukometrach, pulsoksymetrach i urządzeniach do pomiaru parametrów życiowych
Przenośne akcesoria zasilające – wskaźniki stanu naładowania i połączenia w power bankach, podkładkach do ładowania bezprzewodowego i pakietach baterii
Elektronika wnętrza pojazdu – przypomnienia o zapięciu pasów bezpieczeństwa, dźwięki stanu drzwi i sygnały ostrzegawcze na desce rozdzielczej w zastosowaniach motoryzacyjnych

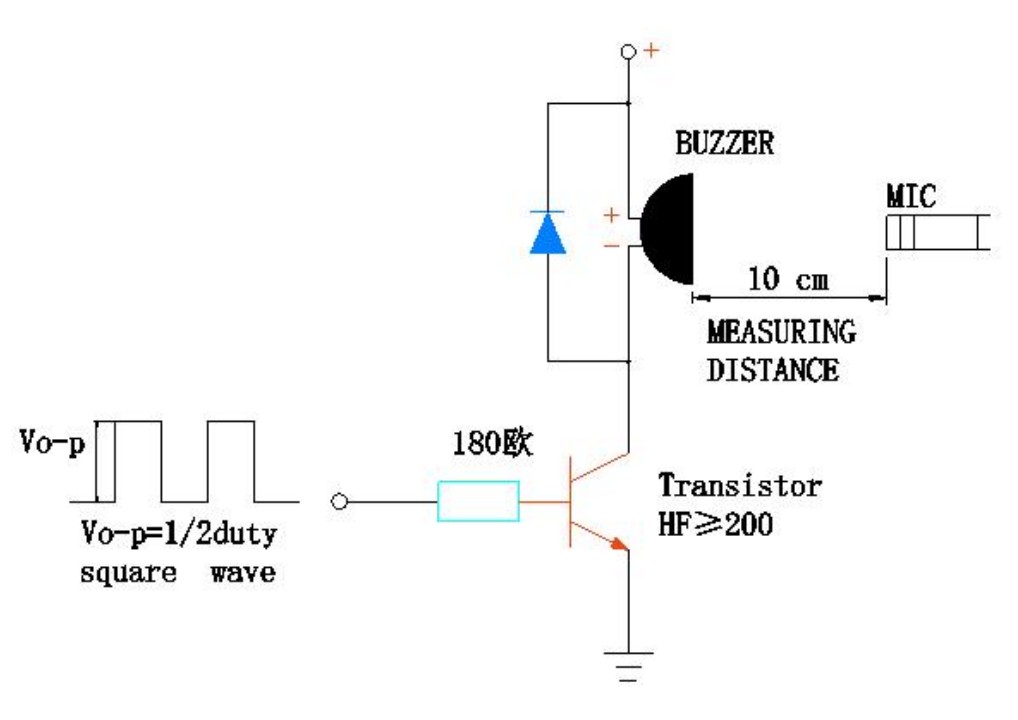

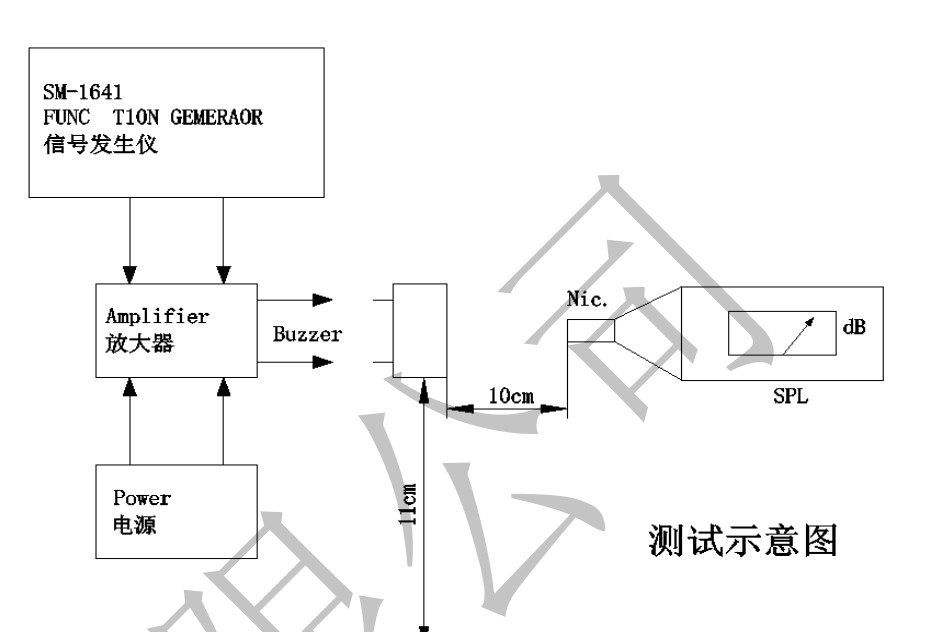

Dane z weryfikacji produkcji z reprezentatywnej partii (n=10) w znormalizowanych warunkach (przebieg prostokątny 3,0 V, 4 kHz, cykl pracy 50%, pomiar w polu swobodnym w odległości 10 cm) pokazują następujący rozkład wydajności:
| Parametr | Min | Maks | Mieć na myśli |
| Poziom ciśnienia akustycznego | 84,6 dB | 87,1 dB | 85,8 dB |
| Prąd operacyjny | 85,4 mA | 88,1 mA | 86,7 mA |
| Rezystancja cewki | 11,4 Ω | 12,6 Ω | 12,0 Ω |
Liczby te pokazują stałą jakość produkcji i zapewniają inżynierom niezawodne parametry projektowe. Margines SPL powyżej specyfikacji 80 dB (około 4,6–7,1 dB) uwzględnia wahania napięcia, przeszkody akustyczne i starzenie się komponentów w całym cyklu życia produktu.
MEIDI produkuje MLT‑5020 przy użyciu zautomatyzowanych linii montażowych SMD ze zintegrowanym uzwojeniem cewki, lutowaniem i kalibracją akustyczną. Nasz zakład produkcyjny w Jiangsu posiada certyfikat ISO 9001:2015, ze statystyczną kontrolą procesu na każdym etapie produkcji.
Każda partia produkcyjna przechodzi następujące procedury kwalifikacyjne:
Charakterystyka elektryczna – 100% weryfikacja rezystancji cewki (12±3Ω) i prądu roboczego (≤100mA) w warunkach znamionowych
Walidacja akustyczna – pobieranie próbek statystycznych potwierdza SPL ≥80dB w odległości 10 cm; typowe wyniki wahają się od 84,6 dB do 87,1 dB
Ekranowanie częstotliwościowe – częstotliwość rezonansowa mierzona przy 4000±300 Hz; próbki produkcyjne mieszczą się w przedziale od 3950 Hz do 4050 Hz
Badanie ekspozycji termicznej – 48-godzinne przechowywanie w temperaturze +80°C z pełnym przywróceniem parametrów po ustabilizowaniu się otoczenia oraz 48-godzinne przechowywanie w temperaturze -30°C ze zweryfikowaną aktywacją zimnego rozruchu
Cykliczne zmiany temperatury – 5 przejść pomiędzy -30°C a +80°C z 30-minutowymi okresami przebywania przy każdym ekstremum
Integralność mechaniczna – badanie wibracji (10–55 Hz, amplituda 1,0 mm, oś XYZ, łącznie 0,5 godziny) i testy upadku z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
Ekspozycja na wilgoć – 48 godzin przy 50°C / 95% RH z późniejszą weryfikacją elektryczną
Walidacja procesu lutowania – odporność na ciepło sprawdzona w temperaturze 250°C przez 10 sekund przy odstępie korpusu od lutu wynoszącym 2,0 mm
Dokumentacja zgodności z RoHS i REACH jest dostępna na żądanie. Kody identyfikacyjne partii na obudowie zapewniają pełną identyfikowalność daty produkcji, wyników testów i certyfikatów surowców.
P1: Czy MLT‑5020 może działać bezpośrednio z pinu mikrokontrolera 3,3 V?
Tak, pod warunkiem, że pin GPIO może zapewnić prąd szczytowy o natężeniu co najmniej 100 mA. Wiele mikrokontrolerów ARM Cortex-M i podobnych oferuje tę możliwość dzięki dedykowanym pinom o dużym napędzie lub równoległemu połączeniu wielu wyjść. W przypadku mikrokontrolerów z ograniczonym źródłem prądu ekonomicznym rozwiązaniem jest prosty bufor tranzystorowy NPN (np. 2N3904) z rezystorem bazowym 1 kΩ. Zawsze sprawdzaj konkretną wydajność prądową GPIO w arkuszu danych MCU przed sfinalizowaniem projektu.
P2: Jaki jest optymalny sygnał sterujący zapewniający maksymalną moc akustyczną?
Fala prostokątna przy 4000 Hz z 50% cyklem pracy i amplitudą 3,0 V wytwarza najwyższy SPL. Szybkie zmiany napięcia maksymalizują prąd cewki i przemieszczenie membrany. Niższe cykle pracy (np. 25% lub 75%) zmniejszają średnią moc, a w konsekwencji zmniejszają SPL o około 3–6 dB. W przypadku alertów z regulacją głośności modulacja cyklu pracy zapewnia prostą metodę zmiany postrzeganej głośności bez zmiany częstotliwości.
P3: Czy MLT‑5020 jest kompatybilny z systemami logicznymi 5 V?
Model MLT‑5020 jest przystosowany do pracy przy napięciu 2–4 V. Ciągłe stosowanie napięcia 5 V grozi przegrzaniem cewki i może przekroczyć maksymalną specyfikację prądu. W przypadku systemów 5 V dodaj rezystor szeregowy (47–100 Ω), aby ograniczyć prąd do ≤100 mA. Alternatywnie można zastosować dzielnik napięcia lub regulator 3,3 V dedykowany do obwodu brzęczyka. MEIDI oferuje również warianty o napięciu znamionowym 5 V o tej samej powierzchni – skontaktuj się z naszym zespołem inżynierów, aby uzyskać wskazówki dotyczące wyboru.
P4: Jak MLT‑5020 wypada w praktyce w porównaniu z 4 mm MLT‑4020H?
Obydwa komponenty mają identyczne parametry elektryczne (12 Ω, 2–4 V, 4 kHz), co pozwala na zastosowanie tego samego obwodu napędu i oprogramowania sprzętowego. MLT‑5020 zapewnia o około 15 dB wyższy SPL (≥80 dB w porównaniu z ≥65 dB) na powierzchni o 1 mm większej (5 mm w porównaniu z 4 mm kwadratowymi). Decyzja jest prosta: wybierz MLT‑4020H, gdy przestrzeń na PCB jest bardzo ograniczona, a wymagania SPL skromne; wybierz MLT‑5020, gdy słyszalność jest krytyczna, a powierzchnia płytki pozwala na większą powierzchnię.
P5: Jakie opcje dostosowywania są dostępne w przypadku zamówień hurtowych OEM?
MEIDI oferuje kilka ścieżek dostosowywania dla kwalifikowanych projektów: alternatywne częstotliwości rezonansowe (2,7 kHz, 3,0 kHz lub 5,0 kHz), niestandardowe wartości impedancji cewek, specjalne kolory obudowy w celu wyróżnienia marki oraz zmodyfikowane konfiguracje opakowań na taśmie i szpuli. Minimalne ilości zamówienia i czas realizacji różnią się w zależności od zakresu dostosowania. Skontaktuj się z naszym zespołem wsparcia OEM, przedstawiając swoje wymagania dotyczące oceny wykonalności i wyceny.
P6: Jaki jest oczekiwany okres użytkowania przy ciągłym użytkowaniu?
Standardowa kwalifikacja obejmuje 96 godzin ciągłej pracy w temperaturze 25°C z falą prostokątną wynoszącą 50% cyklu pracy. W przypadku zastosowań z dźwiękiem ciągłym na czas nieokreślony MEIDI zaleca ograniczenie cyklu pracy do 50% lub wprowadzenie okresowych okresów wyłączenia w celu ograniczenia nagrzewania się cewki. Dane z testów wydłużonej żywotności są dostępne na żądanie dla określonych warunków pracy – prosimy o kontakt z naszym zespołem inżynierów ds. zastosowań, podając docelowy cykl pracy i profil temperatury otoczenia.
Aby uzyskać pełną dokumentację techniczną, referencyjne obwody sterowników, zalecenia dotyczące powierzchni PCB lub ceny hurtowe, skontaktuj się z pomocą techniczną MEIDI. Próbki inżynieryjne są dostępne dla kwalifikowanych projektów rozwojowych.
Nasz zespół inżynierów ds. zastosowań zazwyczaj odpowiada w ciągu jednego dnia roboczego, przedstawiając wskazówki dotyczące profilu przepływu, uwagi dotyczące integracji akustycznej oraz wsparcie projektowe dostosowane do konkretnych wymagań produktu.
