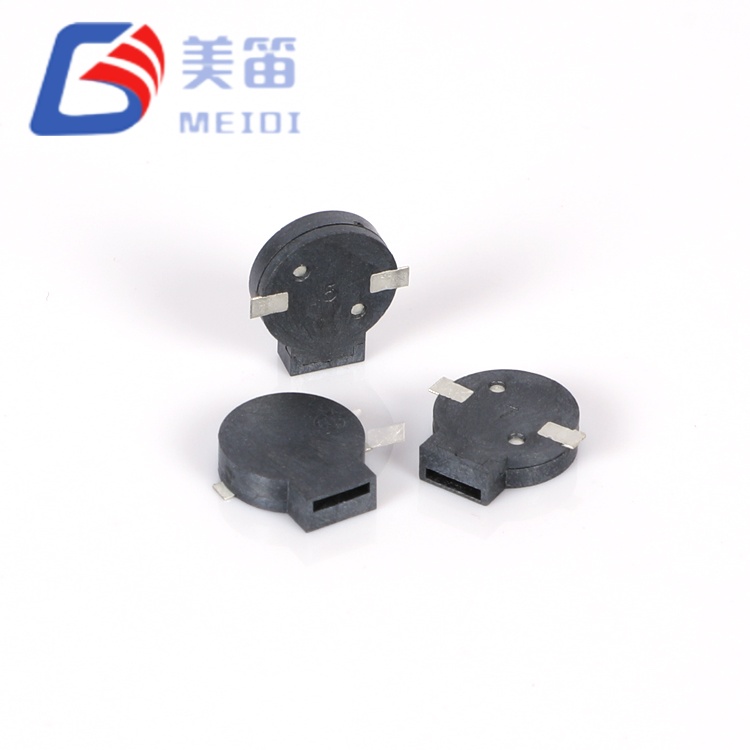

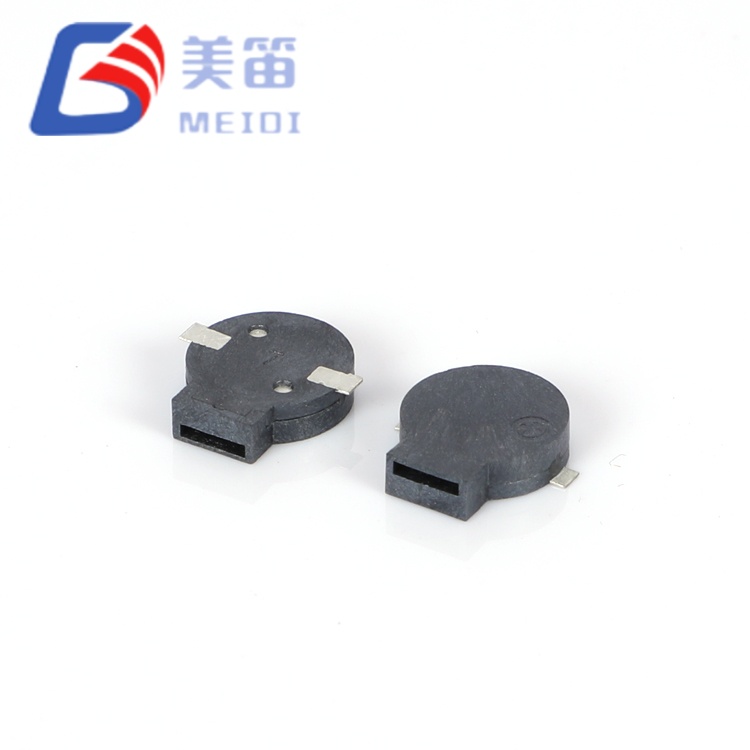

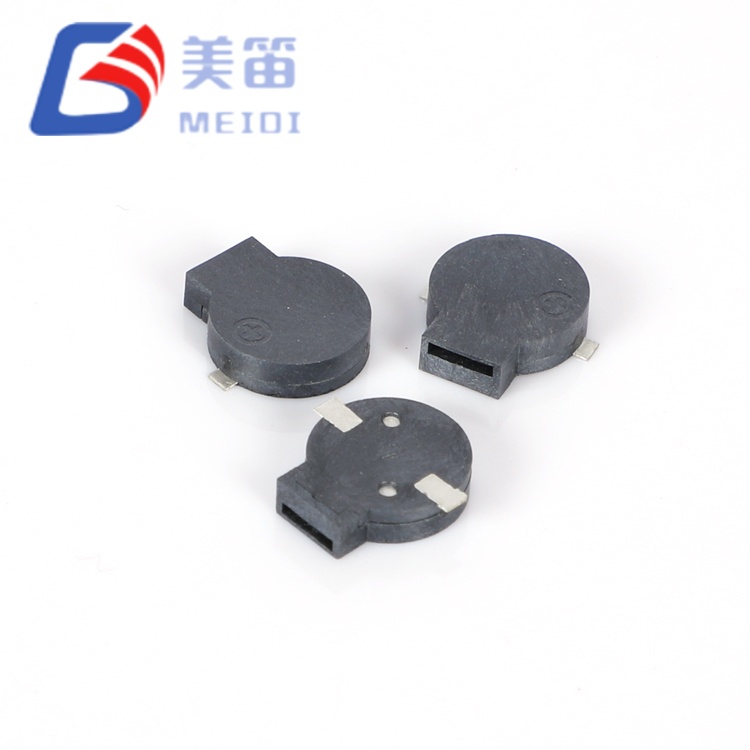

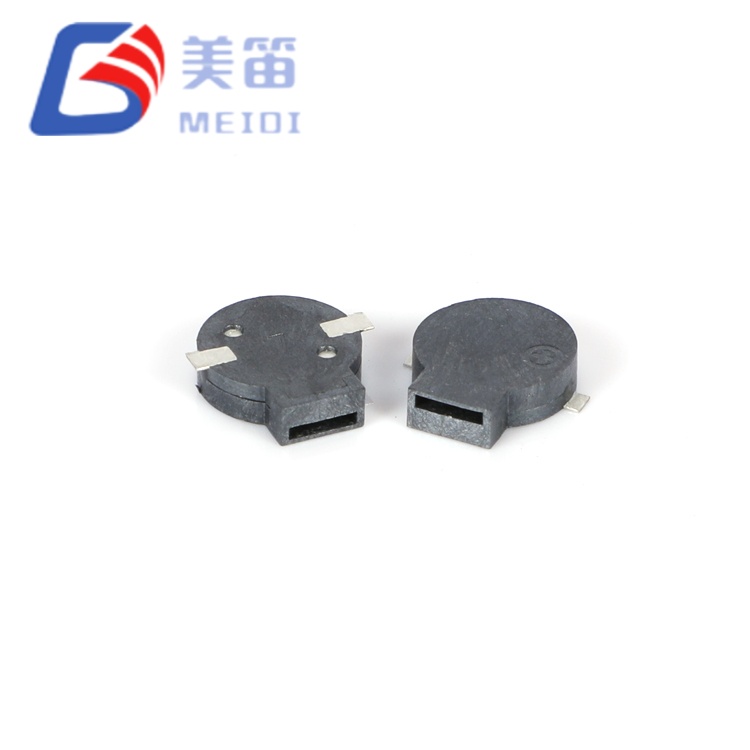

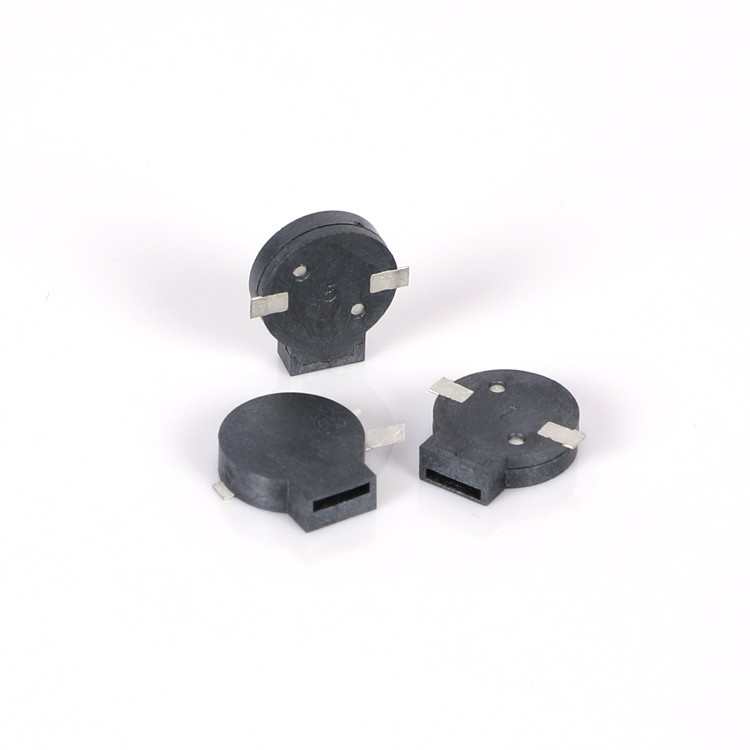

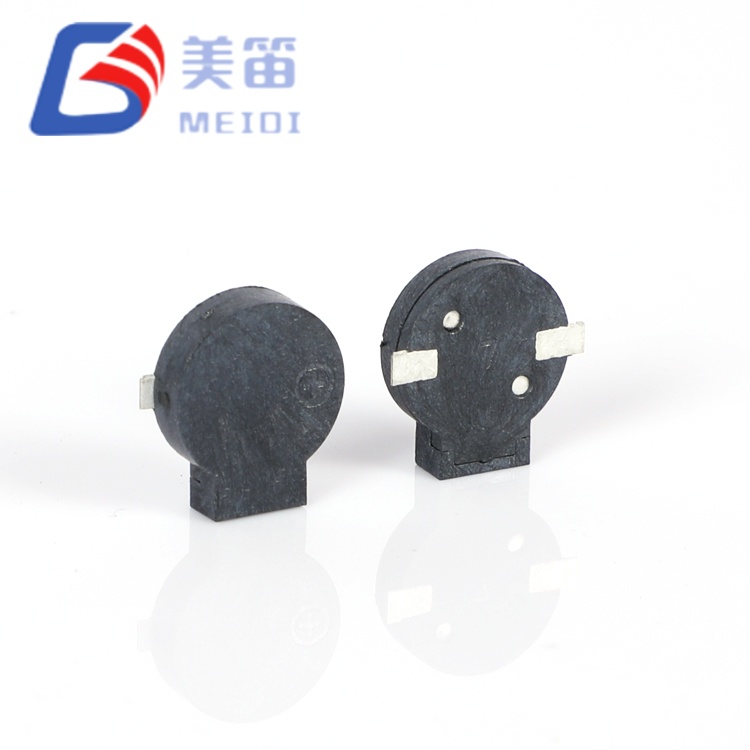

Magnetyczny pasywny brzęczyk 9*2,5 mm SMD

Kontekst projektowy – gdy liczy się kształt okrągły

Magnetyczny pasywny brzęczyk SMD 9*2,5 mm ma okrągłą obudowę 9,0 mm, różniącą się od rodzin MLT-8540 i MLT-7525 o powierzchni kwadratowej. Okrągła geometria maksymalizuje powierzchnię membrany dla danego śladu – okrąg o średnicy 9,0 mm obejmuje 63,6 mm², zapewniając o 30% większą powierzchnię membrany niż alternatywne membrany o powierzchni 8,5 mm o równoważnej wysokości. Ta zwiększona powierzchnia membrany przyczynia się do wysokich pomiarów SPL obserwowanych podczas testów produkcyjnych.

Profil o grubości 2,5 mm – o 1,5 mm cieńszy niż seria MLT‑8540 – rozwiązuje poważne ograniczenia osi Z w ultracienkich obudowach, zespołach PCB ułożonych piętrowo i miejscach montażu sąsiadujących z komorą baterii. Masa 0,8 g – o 60% większa niż warianty 5 mm – przyczynia się do tłumienia wibracji i stabilności mechanicznej w warunkach wstrząsów, co jest ważnym czynnikiem w zastosowaniach w pojazdach i sprzęcie przenośnym.

Architektura o podwójnej impedancji oferuje taką samą elastyczność prototypowania i skalowalność platformy jak seria MLT‑8540, ale w ramach obudowy o niższym profilu. Wariant 16 Ω umożliwia bezpośrednią ocenę na platformach logicznych 3,3 V i platformach litowo-jonowych bez narzutu regulacji napięcia; wariant 32 Ω można łatwo zintegrować z magistralami akcesoriów samochodowych 5 V, przemysłowymi modułami we/wy PLC i punktami końcowymi zasilanymi przez PoE, gdzie wyższe napięcie szyny zmniejsza zakłócenia elektromagnetyczne i straty w okablowaniu wywołane prądem.

Kluczowe cechy produktu

Maksymalny stosunek membrany do wysokości – okrągła obudowa o średnicy 9,0 mm zapewnia największą powierzchnię wibrującej membrany w klasie wysokości 2,5 mm, optymalizując moc akustyczną na jednostkę luzu w osi Z

Zunifikowana platforma o podwójnej impedancji – opcje 16 Ω i 32 Ω w identycznej obudowie mechanicznej 9,0 × 2,5 mm, eliminująca przeprojektowanie układu PCB podczas oceny architektury napięcia przemiennika

Penetracja hałasu o niskiej częstotliwości – centrum rezonansowe 2700 Hz jest ukierunkowane na pasmo 2–3 kHz, w którym minimalna jest gęstość widmowa hałasu otoczenia przemysłowego, co poprawia słyszalność alarmów w środowisku maszyn

Wydajność prądowa zoptymalizowana pod kątem napięcia – 16 Ω pobiera ≤100 mA przy 3,6 V dla urządzeń przenośnych zasilanych bateryjnie; 32 Ω pobiera ≤80 mA przy 5 V, aby zmniejszyć naprężenia termiczne w zamkniętych modułach samochodowych

Przedłużone przechowywanie w niskich temperaturach – temperatura przechowywania w temperaturze -40°C umożliwia logistykę arktyczną, sprzęt na dużych wysokościach i maszyny przechowywane w zimie bez pogorszenia jakości

Obudowa LCP kompatybilna z rozpływem – czarny polimer ciekłokrystaliczny wytrzymuje bezołowiowe szczyty rozpływu w temperaturze 255±5°C przy maksymalnie 3 przejściach, zachowując stabilność wymiarową w pełnym zakresie temperatur

Środowiska aplikacji

Zarządzanie flotą pojazdów użytkowych – alarmy dla kierowców i dźwięki stanu ładunku w samochodach dostawczych, samochodach chłodniach i przyczepach długodystansowych pracujących w systemach 12 V/24 V z obwodami regulowanymi 5 V

Inteligentne punkty pomiarowe i punkty końcowe mediów – wykrywanie sabotażu, stan komunikacji i ostrzeżenia o niskim stanie baterii w licznikach gazu, monitorach energii elektrycznej i czujnikach przepływu wody rozmieszczonych w szafach zewnętrznych

Przemysłowa ręczna diagnostyka – dźwiękowa informacja zwrotna „pozytywny/negatywny” w analizatorach drgań, kamerach termowizyjnych i przenośnych oscyloskopach używanych do konserwacji w terenie na zmiennym poziomie szumów

Sterowniki automatyki rolniczej – alarmy progów nawadniania, alarmy klimatyczne w szklarni i powiadomienia z systemu żywienia zwierząt gospodarskich w zdalnych instalacjach zasilanych energią słoneczną

Transport medyczny i pojazdy ratunkowe – gotowe dźwięki w karetkach pogotowia, przychodniach mobilnych i transporcie pacjentów, gdzie dominuje architektura autobusów 5V

Systemy inwerterów energii odnawialnej – awarie sieci, błędy uziemienia i alerty konserwacyjne w fotowoltaicznych falownikach stringowych i sterownikach małych turbin wiatrowych

Walidacja produkcji i niezawodności

MEIDI produkuje oba warianty MLT‑9025 na dedykowanych liniach montażowych SMD z automatycznym nawijaniem cewek, lutowaniem i kalibracją akustyczną. Nasz zakład w Jiangsu posiada certyfikat ISO 9001:2015, a na każdym etapie produkcji stosowana jest statystyczna kontrola procesu.

Każda partia produkcyjna przechodzi jednolite badania kwalifikacyjne:

Charakterystyka elektryczna – 100% weryfikacja rezystancji cewki, prądu roboczego i częstotliwości rezonansowej

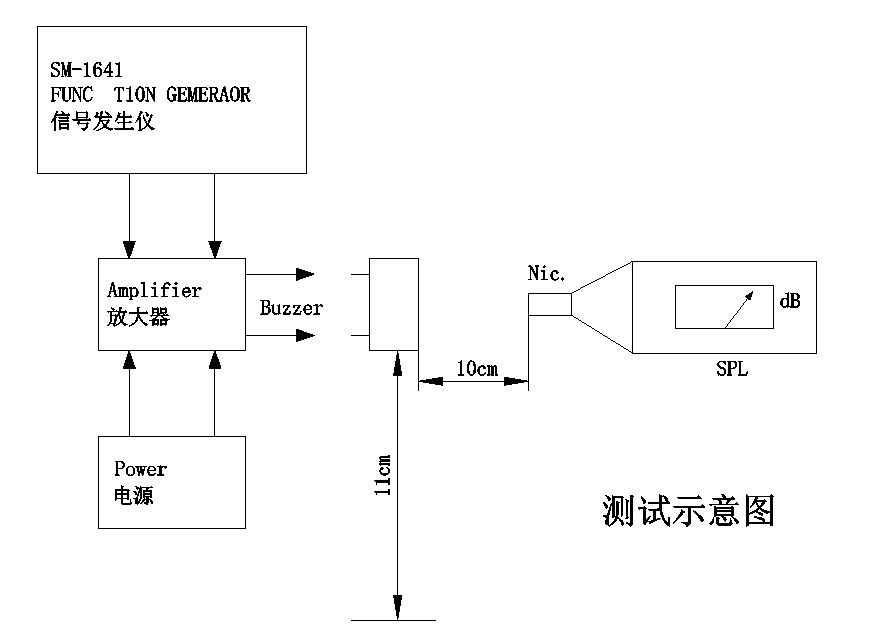

Walidacja akustyczna – próbkowanie statystyczne potwierdza SPL ≥85dB; zmierzone wyniki stale przekraczają 91 dB

Wytrzymałość klimatyczna – 48 godzin przechowywania w wysokiej temperaturze +80°C, 48 godzin przechowywania w niskiej temperaturze -30°C i 5 cykli szoku termicznego (-30°C ↔ +80°C, 30 minut przebywania w każdej skrajności)

Obciążenie mechaniczne – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łącznie 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)

Odporność na wilgoć – 48 godzin przy 50°C / 95% RH z 2-godzinnym odzyskiwaniem i charakterystyką elektryczną

Odporność na ciepło lutownicze – 250°C przez 10 sekund przy odstępie korpusu od lutu wynoszącym 2,0 mm oraz zgodność z profilem rozpływu

Dostępna jest dokumentacja zgodności z dyrektywami RoHS i REACH. Kody identyfikacyjne partii zapewniają pełną identyfikowalność daty produkcji, wyników testów i certyfikatów surowców.

Pytania i odpowiedzi dotyczące integracji

P1: Jak okrągły 9,0 mm MLT‑9025 wypada w porównaniu z kwadratowymi alternatywami 8,5 mm, takimi jak MLT‑8540?

Okrągła geometria MLT‑9025 maksymalizuje powierzchnię membrany dla danej powierzchni – okrąg o średnicy 9,0 mm obejmuje 63,6 mm² w porównaniu z 72,3 mm² w przypadku kwadratu o boku 8,5 mm. Jednakże wysokość 2,5 mm (w porównaniu z 4,0 mm w przypadku MLT‑8540) sprawia, że ​​MLT‑9025 jest preferowanym wyborem, gdy luz w osi Z jest poważnie ograniczony. Moc akustyczna jest porównywalna (oba ≥85 dB), ale niższy profil MLT‑9025 poświęca pewną efektywność rezonansu w niskich częstotliwościach. W przypadku smukłych obudów wybierz MLT‑9025; wybierz model MLT‑8540, aby uzyskać maksymalny zapas akustyczny, gdy dostępna jest przestrzeń pionowa.

P2: Jaki obwód napędowy jest zalecany dla każdego wariantu?

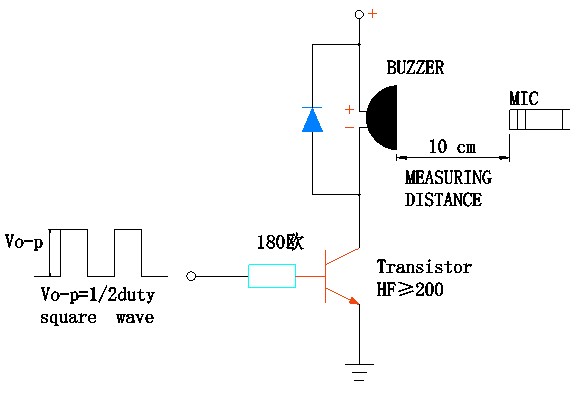

Wariant 16 Ω przy 3,6 V pobiera ≤100 mA i może być zasilany bezpośrednio z odpowiednich pinów GPIO MCU (sprawdź prąd znamionowy pinów) lub przez prosty przełącznik tranzystorowy NPN z rezystorem bazowym 180 Ω. Wariant 32 Ω przy 5 V pobiera ≤ 80 mA, ale wymaga stopnia sterującego przy zasilaniu z logiki 3,3 V; z logiki 5 V, rezystor bazowy 330 Ω z tranzystorem ogólnego przeznaczenia (h_FE≥ 200) zapewnia odpowiedni napęd. W obu wariantach obowiązkowa jest dioda flyback (1N4148 lub podobna) umieszczona na cewce, aby chronić element napędowy przed odrzutem indukcyjnym podczas przejść przełączania.

P3: Czy wysokość 2,5 mm jest wystarczająca do zapewnienia niezawodnej emisji akustycznej?

Tak. Podczas gdy wyższe wnęki (3,0–4,0 mm) zapewniają lepszą wydajność rezonansu Helmholtza, profil MLT‑9025 o grubości 2,5 mm osiąga ≥85 dB dzięki zoptymalizowanemu napięciu membrany i geometrii szczeliny magnetycznej. Przykładowe pomiary potwierdzają SPL powyżej 91 dB, pokazując, że smukły profil nie pogarsza parametrów akustycznych. Kompromisem jest szerokość pasma: wysokość 2,5 mm utrzymuje silny rezonans 2700 Hz, ale oferuje mniej odpowiedzi na rezonans niż wyższe alternatywy. W przypadku zastosowań alarmowych wykorzystujących sygnał tonowy nie stanowi to ograniczenia.

P4: Czy oba warianty wytrzymają zmiany temperatury pod maską samochodu?

Zakres roboczy wynosi od -30°C do +70°C i obejmuje większość zastosowań we wnętrzach i kabinach pojazdów. Środowiska pod maską przekraczające +70°C wymagają systemów zarządzania ciepłem lub alternatywnych rodzin brzęczyków wysokotemperaturowych. Wartość znamionowa przechowywania -40°C umożliwia logistykę zimnego rozruchu i transport zimowy bez pogorszenia, ale nie gwarantuje się długotrwałej pracy w temperaturze poniżej -30°C. W przypadku zastosowań w komorze silnika należy skontaktować się z MEIDI w celu uzyskania zaleceń dotyczących wariantów wysokotemperaturowych.

P5: Czy dla programów OEM dostępne są niestandardowe częstotliwości rezonansowe lub wartości impedancji?

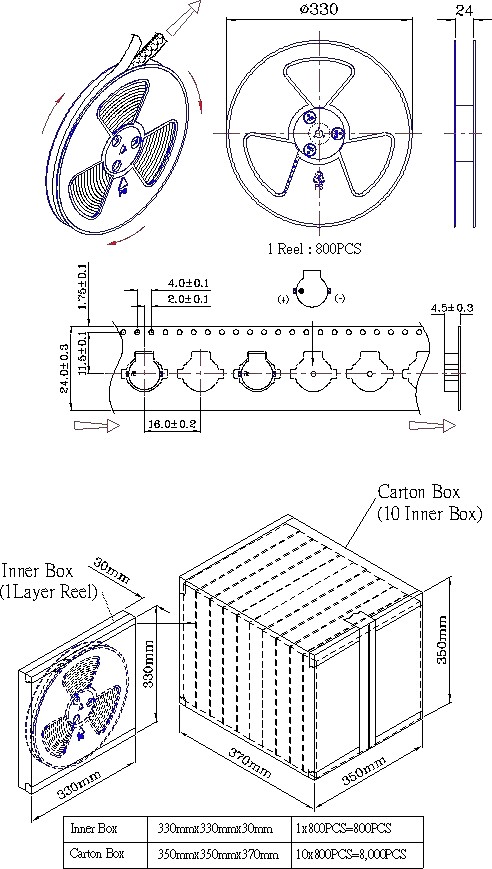

Tak. MEIDI obsługuje dostosowywanie OEM/ODM, w tym pośrednie wartości impedancji (20–24 Ω dla architektur z rozdzielonym napięciem), modyfikowane częstotliwości rezonansowe (zakres 2,0–3,5 kHz), alternatywne kolory obudowy do identyfikacji wizualnej oraz niestandardowe opakowania na taśmach i szpulach. Obowiązują minimalne ilości zamówienia i terminy realizacji. Skontaktuj się z naszym zespołem sprzedaży, aby omówić konkretne wymagania i poprosić o wycenę niestandardowych konfiguracji.

P6: Jaki jest zalecany rozmiar PCB dla okrągłej obudowy 9,0 mm?

Zalecany jest okrągły wzór podkładki pasujący do średnicy obudowy 9,0 mm z prześwitem 0,25 mm na stronę. Zaciski SMD znajdują się na spodzie okrągłej obudowy; obrys PCB powinien obejmować dwie prostokątne podkładki pod komponentem, rozmieszczone zgodnie z rozstawem zacisków określonym w arkuszu danych. Na żądanie MEIDI udostępnia zalecenia dotyczące wielkości zgodne z IPC oraz pliki 3D STEP.
