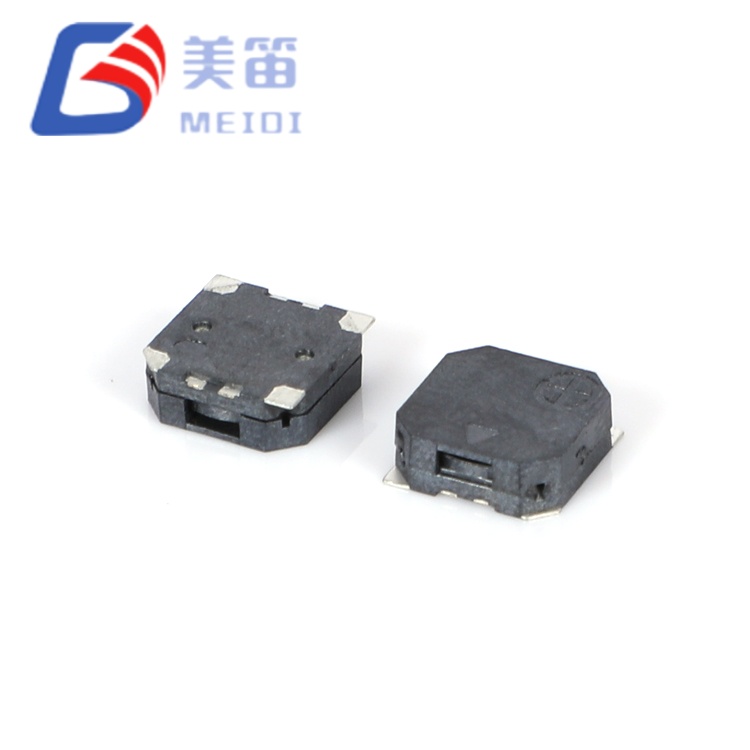

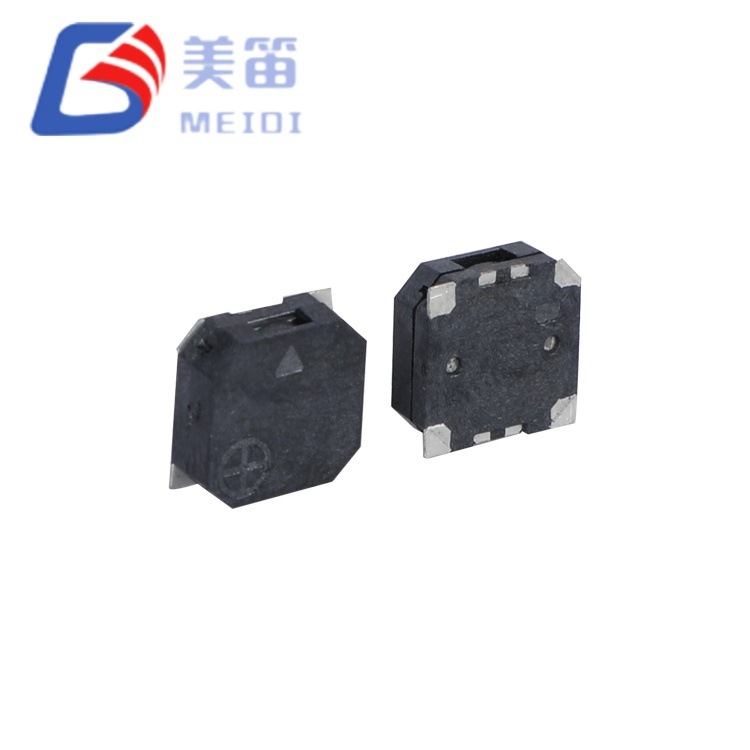

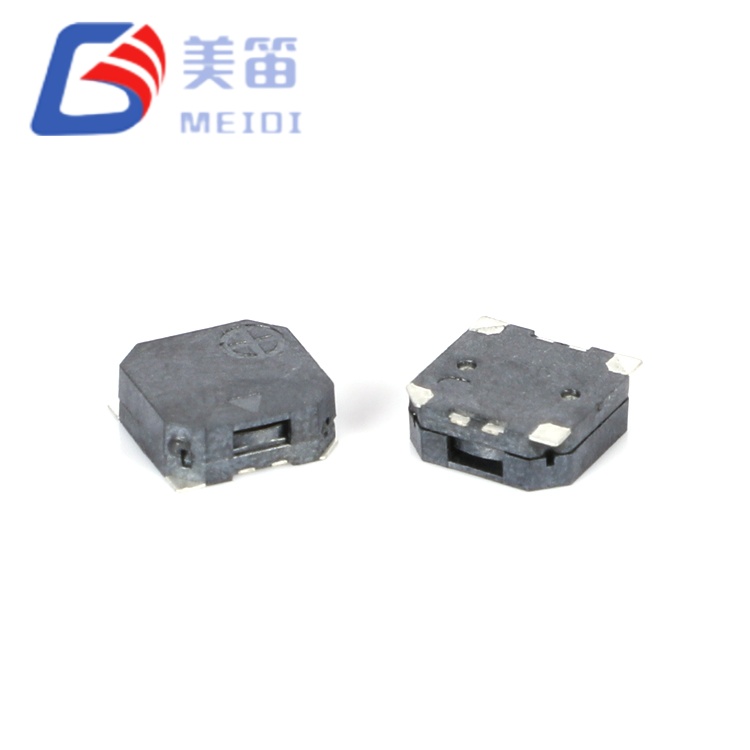

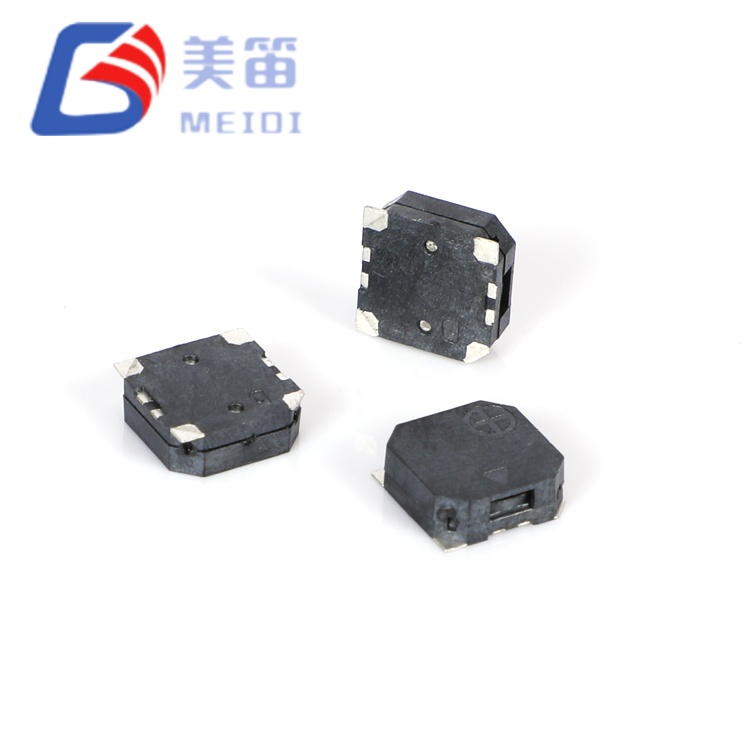

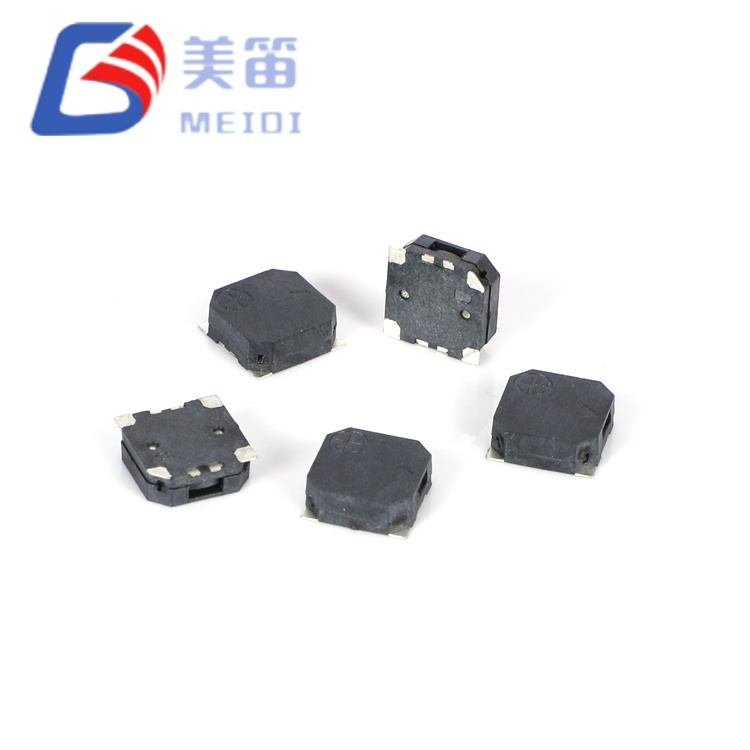

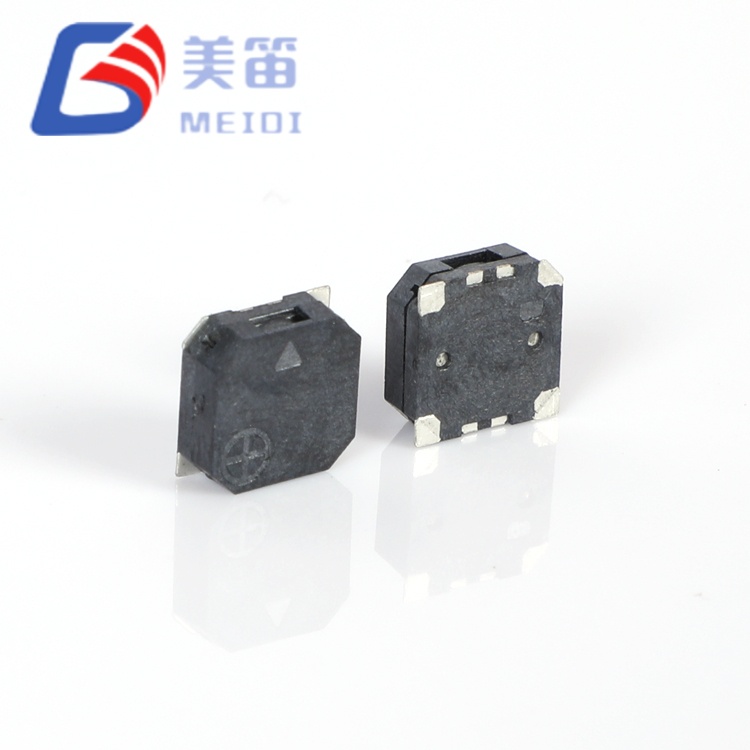

Magnetyczny pasywny brzęczyk MLT-7525-16R 7,5*7,5*2,5 mm SMD stanowi krok naprzód w ofercie brzęczyków MLT SMD i jest przeznaczony do zastosowań, w których kompaktowa seria 5 mm okazuje się niewystarczająca akustycznie lub elektrycznie. Przy wymiarach 7,5 × 7,5 mm i wysokości 2,5 mm, ten pasywny brzęczyk elektromagnetyczny SMD 16 Ω 3,6 V zajmuje 2,25 razy większą powierzchnię PCB niż jego 5 mm odpowiedniki, zapewniając jednocześnie mierzalnie wyższe ciśnienie akustyczne i szerszą kompatybilność napięciową.
Najbardziej znaczące odejście od serii 5 mm polega na jej tuningu elektrycznym i akustycznym. Napięcie znamionowe wzrasta do 3,6 V przy zakresie roboczym 2,5–4,5 V, bezpośrednio mieszcząc jednoogniwowe akumulatory litowo-jonowe (nominalnie 3,0–4,2 V) i układy logiczne 5 V bez regulacji napięcia. Częstotliwość rezonansowa spada do 2700 ± 300 Hz — zakresu, w którym ludzki słuch pozostaje wrażliwy, podczas gdy hałas mechaniczny i elektryczny otoczenia zwykle maleje, poprawiając stosunek sygnału do szumu w środowiskach przemysłowych.
Rezystancja cewki 16 ± 3 Ω stanowi celowy wybór projektu do pracy przy wyższym napięciu. Przy 3,6 V pobór prądu pozostaje ≤ 100 mA, podczas gdy zwiększone zwoje cewki i większa powierzchnia membrany generują sygnał wyjściowy ≥ 85 dB. Ten poziom impedancji jest odpowiedni do zastosowań, w których obwody sterownika działają na szynach 5 V lub gdzie zmniejszone zużycie prądu jest priorytetem w stosunku do minimalnej liczby komponentów.
Wyprodukowany przez MEIDI, model MLT-7525-16R charakteryzuje się szerszą kopertą temperaturową niż seria 5 mm – działa w zakresie od -30°C do +70°C i przechowuje od -40°C do +85°C. Ten rozszerzony asortyment umożliwia zastosowanie w sprzęcie zewnętrznym, nieogrzewanych obudowach i zastosowaniach wewnątrz pojazdów, gdzie skoki temperatury przekraczają standardowe limity klasy konsumenckiej. Skontaktuj się z nami, aby poprosić o wycenę lub przesłać zapytanie ofertowe w sprawie wyceny hurtowej.
Rozszerzona podstawa 7,5 × 7,5 mm z profilem 2,5 mm zapewniająca doskonałą wydajność akustyczną w kompaktowej formie SMD
Wyższe napięcie znamionowe 3,6 V z zakresem roboczym 2,5–4,5 V — kompatybilne z systemami 3,7 V Li-Ion i 5 V logicznymi
Niższa częstotliwość rezonansowa 2700 ± 300 Hz — przenika hałas otoczenia skuteczniej niż alternatywy 4 kHz
Podwyższone ciśnienie akustyczne ≥ 85 dB w odległości 10 cm do wymagających zastosowań przemysłowych i związanych z bezpieczeństwem
Rezystancja cewki 16 ± 3 Ω zoptymalizowana dla obwodów napędowych o wyższym napięciu i zmniejszonym zapotrzebowaniu na prąd
Rozszerzony zakres temperatur: -30°C do +70°C podczas pracy, -40°C do +85°C podczas przechowywania
Rozszerzona powierzchnia membrany akustycznej — kwadratowa obudowa o średnicy 7,5 mm mieści większą membranę wibracyjną niż warianty 5 mm, zwiększając efektywność wytwarzania ciśnienia akustycznego przy niższych częstotliwościach
Rezonans niskiej częstotliwości 2,7 kHz — dotyczy pasma 2–3 kHz, w którym ludzka wrażliwość słuchowa krzyżuje się ze zmniejszonym hałasem otoczenia, poprawiając słyszalność w warunkach przemysłowych i na zewnątrz
Napięcie znamionowe 3,6 V w zakresie 2,5–4,5 V — natywna kompatybilność z ogniwami litowo-jonowymi, logiką 5 V i samochodowymi systemami 12 V dzięki prostemu napędowi rezystancyjnemu lub tranzystorowemu
Impedancja 16 ± 3 Ω zapewniająca wyższą wydajność napięciową — zmniejszony pobór prądu przy podwyższonych napięciach w porównaniu z alternatywami 12 Ω, ułatwiający zarządzanie temperaturą w obwodach sterownika
Rozszerzony zakres pracy od -30°C do +70°C — przewyższa standardowe dolne limity -20°C, obsługując scenariusze uruchamiania na zimno i w temperaturach poniżej zera
Czarna obudowa LCP o niskim profilu 2,5 mm — utrzymuje dyscyplinę odstępu pionowego, maksymalizując jednocześnie objętość wewnętrznej przestrzeni akustycznej
| Parametr | Wartość |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,6 V (op) |
| Napięcie robocze | 2,5 – 4,5 V (o-p) |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB |
| Prąd operacyjny | ≤ 100 mA |

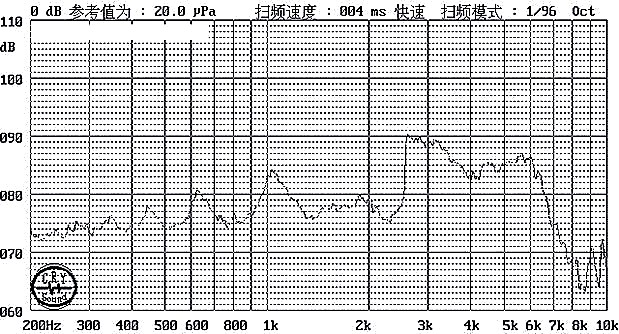

| Częstotliwość rezonansowa | 2700 ± 300 Hz |
| Rezystancja cewki | 16 ± 3 Ω |
| Temperatura pracy | -30°C ~ +70°C |
| Temperatura przechowywania | -40°C ~ +85°C |

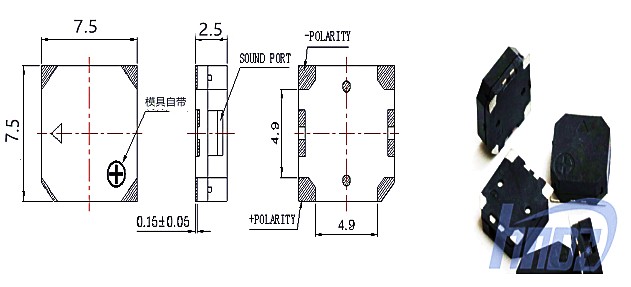

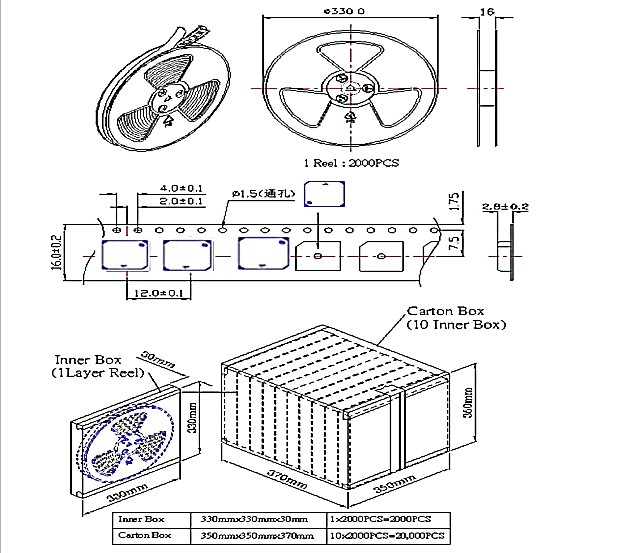

| Wymiary (dł. × szer. × wys.) | 7,5 × 7,5 × 2,5 mm |
| Waga | 0,5 g |
| Materiał obudowy | Czarny LCP |
| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |
Magnetyczny pasywny brzęczyk SMD 7,5 * 7,5 * 2,5 mm zajmuje wyraźną pozycję w krajobrazie brzęczyków SMD: wypełnia lukę pomiędzy kompaktowymi urządzeniami 5 mm a nieporęcznymi brzęczykami magnetycznymi z otworem przelotowym. Dla inżynierów ograniczających się do montażu powierzchniowego, ale wymagających mocy akustycznej przekraczającej to, co mogą zapewnić pakiety 5 mm, ten pasywny brzęczyk elektromagnetyczny SMD 16 Ω 3,6 V stanowi realne rozwiązanie pośrednie.
Na szczególną uwagę zasługuje wybór częstotliwości. Przy częstotliwości 2700 Hz MLT-7525-16R działa poniżej pasma 4 kHz, w którym koncentruje się większość kompaktowych brzęczyków. Ma to znaczenie w dwóch kontekstach: po pierwsze, niższe częstotliwości rozchodzą się z mniejszym tłumieniem atmosferycznym na krótkie odległości; po drugie, środowiska przemysłowe zazwyczaj charakteryzują się niższą gęstością widmową hałasu w paśmie 2–3 kHz w porównaniu z obszarem 4 kHz, gdzie wentylatory chłodzące, zasilacze impulsowe i elektronika cyfrowa generują znaczne zakłócenia.
Impedancja 16 Ω wprowadza inny paradygmat obwodu sterującego niż seria 12 Ω. Podczas gdy bezpośredni napęd GPIO z mikrokontrolerów 3,3 V jest mniej praktyczny (prąd przekroczyłby typowe limity dla pinów 25 mA), wyższa impedancja w naturalny sposób łączy się z logiką 5 V, dedykowanymi układami scalonymi sterownika lub prostymi stopniami tranzystorowymi zasilanymi z litowo-jonowego lub regulowanego zasilacza. Powstały system często osiąga lepszą kompatybilność elektromagnetyczną ze względu na niższe stany przejściowe prądu.
Masa 0,5 g — pięć razy większa niż 0,1 g w przypadku wariantów 5 mm — zwiększa wytrzymałość mechaniczną. Zwiększona bezwładność jest odporna na efekty mikrofonowe wywołane wibracjami i zapewnia bardziej stabilną moc akustyczną w warunkach wstrząsów mechanicznych. Poproś o próbkę, aby ocenić penetrację niskich częstotliwości w docelowym środowisku.
Systemy alarmowe maszyn przemysłowych — alarmy o zatrzymaniu awaryjnym, usterkach i przeciążeniach w maszynach CNC, prasach i sprzęcie do transportu materiałów, gdzie hałas otoczenia przekracza 70 dB
Zewnętrzna infrastruktura telekomunikacyjna — włamanie do szafy, awaria zasilania i ostrzeżenia o przekroczeniach temperatury w stacjach bazowych, wzmacniakach i węzłach sieci
Systemy wewnętrzne pojazdów użytkowych — alarm cofania, przypomnienie o zapięciu pasów bezpieczeństwa i powiadomienia o drzwiach ładunkowych w samochodach dostawczych, ciężarówkach i sprzęcie budowlanym
Maszyny rolnicze i budowlane — ostrzeżenia o stanie pracy i granicach bezpieczeństwa w ciągnikach, koparkach i kombajnach narażonych na wibracje i pył
Zasilacze bezprzerwowe (UPS) — alerty dotyczące trybu baterii, przeciążenia i konserwacji w centrach danych i systemach zasilania rezerwowego klasy medycznej
Sprzęt do logistyki łańcucha chłodniczego — alarmy przekroczenia temperatury i otwartych drzwi w chłodniczych kontenerach transportowych i zamrażarkach
MEIDI stosuje spójne protokoły niezawodności we wszystkich produkcjach serii MLT, przy czym MLT-7525-16R poddawany jest tej samej kompleksowej weryfikacji naprężeń:
•Weryfikacja wytrzymałości klimatycznej — 48-godzinne przechowywanie w wysokiej temperaturze w +80 ± 2°C, 48-godzinne przechowywanie w niskiej temperaturze w -30 ± 2°C i 5-cyklowy szok termiczny (-30°C ↔ +80°C, 30-minutowa przerwa)
•Badanie naprężeń mechanicznych — wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, oś XYZ, łącznie 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
• Weryfikacja odporności na wilgoć — 48-godzinne kondycjonowanie w temperaturze 50 ± 5 °C / 90–95% RH, a następnie 2-godzinny odzysk w warunkach otoczenia i pełna charakterystyka elektryczna
•Potwierdzenie integralności lutowania — odporność na ciepło lutu w temperaturze 250 ± 5 °C przez 10 ± 0,5 sekundy (prześwit korpusu od lutu 2,0 mm) oraz zgodność z pełnym profilem rozpływu

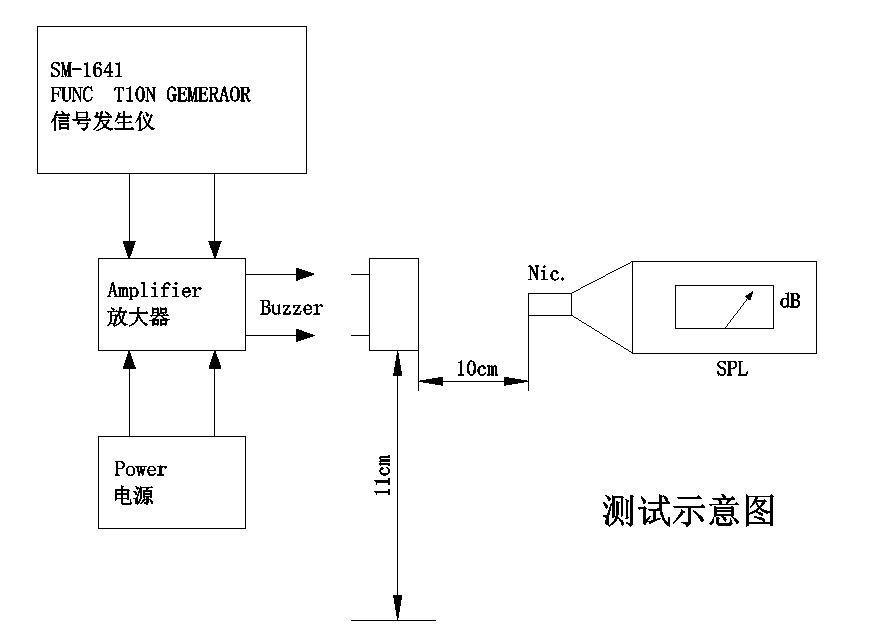

Przykładowe dane z testu partii (10 jednostek, standardowy napęd 3,6 V, 10 cm) potwierdzają: ciśnienie akustyczne 87,3–89,5 dB, prąd 71,0–72,7 mA, częstotliwość 2705–2735 Hz, impedancja 16,0–16,7 Ω --- wszystko w granicach tolerancji specyfikacji.
1. Dlaczego MLT-7525-16R wykorzystuje 16 Ω zamiast 12 Ω w mniejszych brzęczykach SMD?
Cewka 16 Ω jest zoptymalizowana dla napięcia znamionowego 3,6 V i zakresu roboczego 2,5–4,5 V. Przy tych napięciach cewka 12 Ω pobierałaby nadmierny prąd (do 300 mA przy 3,6 V), przekraczając możliwości standardowego sterownika i generując niepożądane ciepło. Impedancja 16 Ω utrzymuje prąd ≤ 100 mA, jednocześnie umożliwiając wystarczającą liczbę zwojów cewki do napędzania większej membrany przy częstotliwości 2,7 kHz. Oznacza to optymalizację na poziomie systemu, a nie prosty wybór rezystancji.
2. Czy MLT-7525-16R może być sterowany bezpośrednio z GPIO mikrokontrolera 3,3 V?

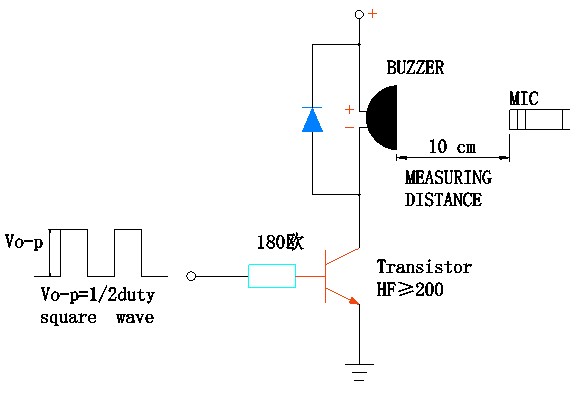

Niezalecane. Przy napięciu 3,3 V cewka 16 Ω pobierałaby około 206 mA — znacznie przekraczając typowy limit 20–25 mA dla standardowych pinów MCU i ryzykując trwałe uszkodzenie. Wymagany jest prosty tranzystor NPN lub stopień sterownika MOSFET. W przypadku systemów 5 V rezystor bazowy 180 Ω z tranzystorem ogólnego przeznaczenia (HF ≥ 200) zapewnia odpowiedni napęd, podobny do standardowego obwodu testowego używanego do charakteryzacji.
3. Jak częstotliwość 2,7 kHz wypada w porównaniu z brzęczykami 4 kHz w praktycznych zastosowaniach?
Częstotliwość rezonansowa 2,7 kHz zapewnia doskonałą penetrację w hałaśliwym otoczeniu i zmniejszoną wiązkę kierunkową w porównaniu z częstotliwością 4 kHz. Czułość ludzkiego słuchu jest porównywalna w przypadku tych częstotliwości (obie mieszczą się w najbardziej czułym paśmie 2–5 kHz). Podstawowym kompromisem jest rozmiar fizyczny: osiągnięcie rezonansu 2,7 kHz w kompaktowej obudowie wymaga większej membrany, która mieści się w obudowie o średnicy 7,5 mm. W zastosowaniach, w których brzęczyki 4 kHz są niesłyszalne z powodu hałasu otoczenia, MLT-7525-16R zapewnia bezpośrednią ścieżkę aktualizacji.
4. Jakie znaczenie ma temperatura przechowywania -40°C?
Rozszerzony zakres przechowywania do -40°C wspiera logistykę łańcucha chłodniczego, sprzęt pracujący na dużych wysokościach i maszyny przechowywane zimą, gdzie standardowe limity -30°C mogą zostać przekroczone podczas transportu lub okresów przestoju. Limit operacyjny pozostaje -30°C, co oznacza, że urządzenie nie powinno być aktywnie napędzane poniżej tej temperatury, ale może wytrzymać temperatury przechowywania do -40°C bez pogorszenia się. To rozróżnienie ma kluczowe znaczenie w zastosowaniach lotniczych, arktycznych i kriogenicznych.
5. Czy MLT-7525-16R nadaje się jako zamiennik brzęczyków magnetycznych z otworami przelotowymi w istniejących konstrukcjach?
Tak, z rewizją układu PCB. Powierzchnia SMD 7,5 mm zajmuje powierzchnię płytki porównywalną do wielu brzęczyków z otworami przelotowymi o średnicy 9 mm i 12 mm, eliminując jednocześnie potrzebę wiercenia otworów i ręcznego wkładania. Gwarancja ciśnienia akustycznego ≥ 85 dB zapewnia margines projektowy dla zastosowań w alarmach przemysłowych. Podstawowym czynnikiem projektowym jest obwód napędowy: brzęczyki przelotowe często działają przy napięciu 12 V z wewnętrznymi oscylatorami, podczas gdy MLT-7525-16R wymaga zewnętrznego wzbudzenia 2,7 kHz przy 3,6 V. Prosty oscylator lub wyjście MCU PWM zastępuje samooscylujący napęd poprzednio zapewniany przez aktywny brzęczyk.
Skontaktuj się z MEIDI, aby uzyskać konkurencyjne oferty, próbki inżynieryjne i dostosowywanie OEM/ODM. Nasz zespół ds. zastosowań może pomóc w projektowaniu obwodów sterownika dla systemów 5 V i litowo-jonowych, modelowaniu obudowy akustycznej i optymalizacji profilu rozpływu dla linii produkcyjnej.
