Jiangsu Meidiod 2011 roku produkuje brzęczyki elektromagnetyczne, koncentrując się na komponentach akustycznych rozwoju, optymalizacji procesów produkcyjnych i niestandardowych rozwiązań elektronicznych. Firma działa własne zakłady produkcyjne wyposażone w zautomatyzowany sprzęt do produkcji SMD i dedykowaną akustykę możliwości testowania w celu obsługi różnych wymagań produktu.
Meidi produkuje około 15 milionów brzęczyków elektromagnetycznych miesięcznie i dostarcza OEM i ODM usługi obejmujące wymiary produktu, konfiguracje pinów, parametry elektryczne i akustyczne cechy. Od wstępnej komunikacji projektowej po weryfikację prototypu i masową produkcję, zespół inżynierów współpracuje z klientami, aby zapewnić kompatybilność z ich systemami elektronicznymi.

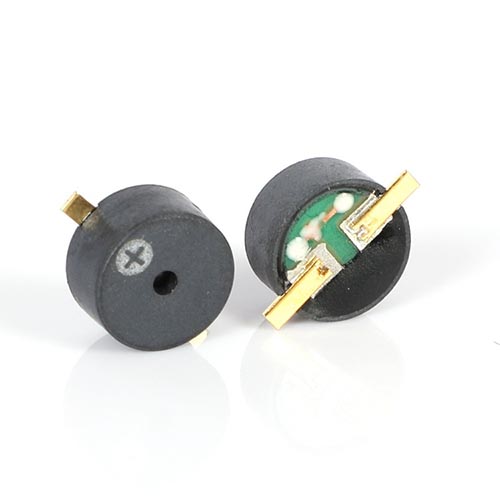

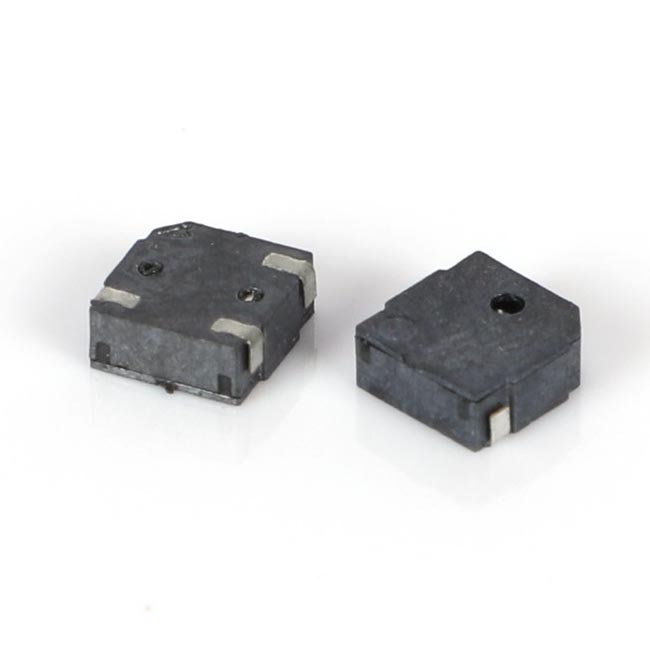

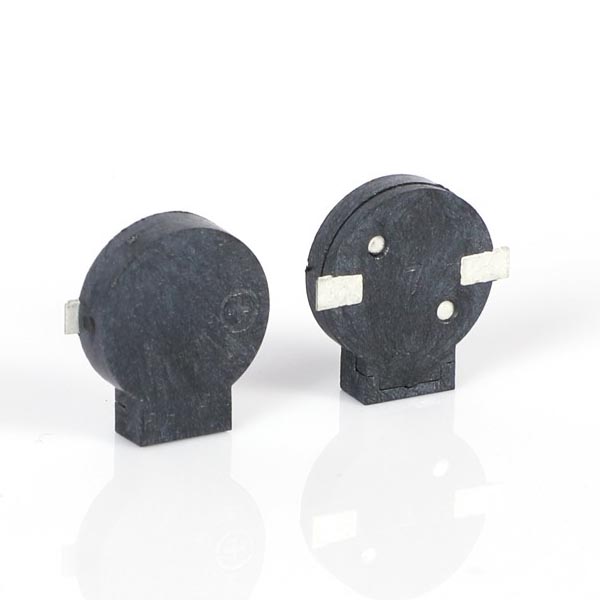

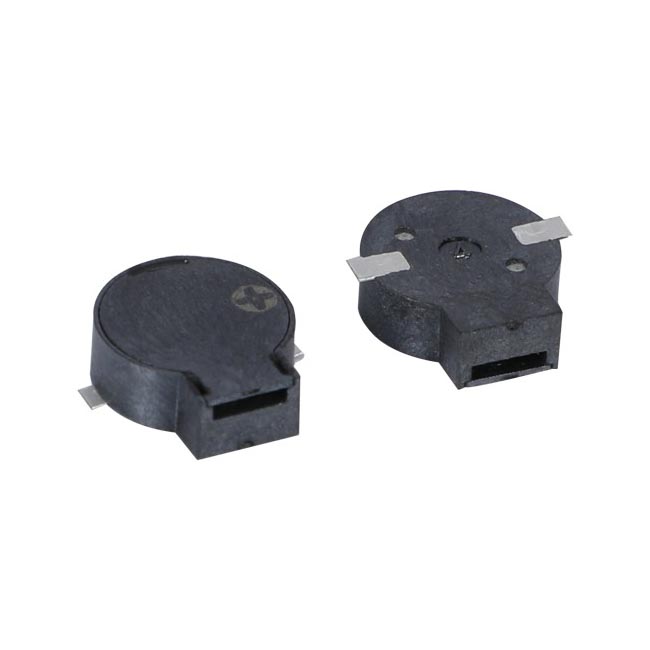

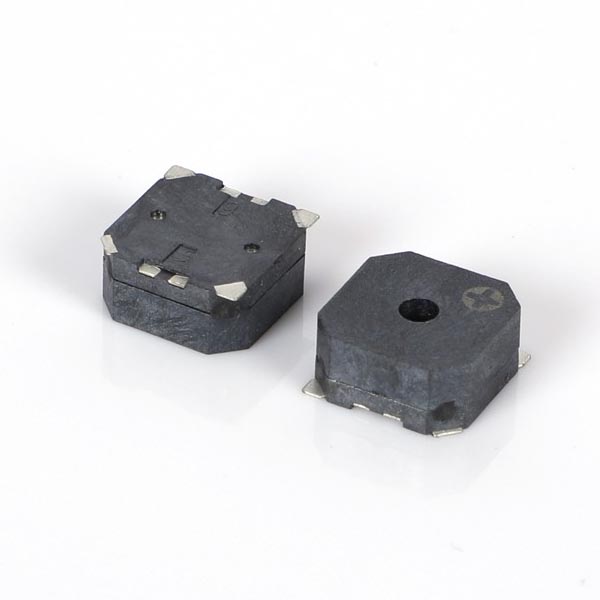

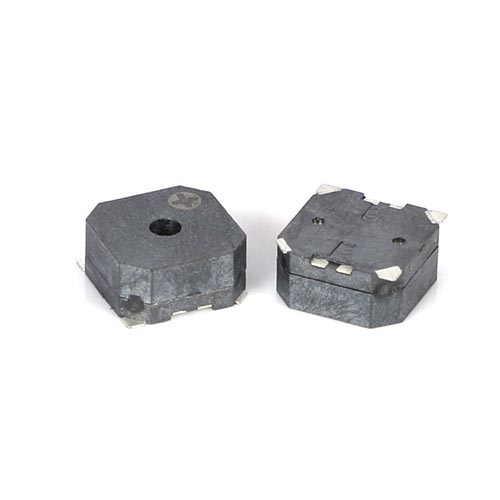

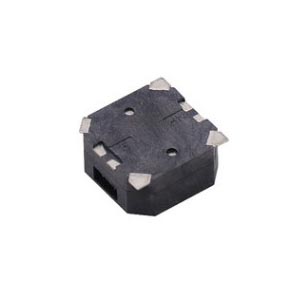

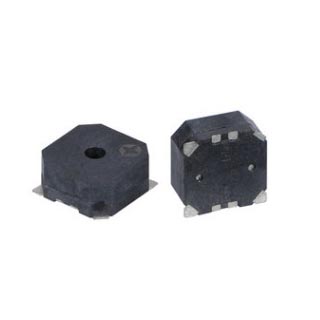

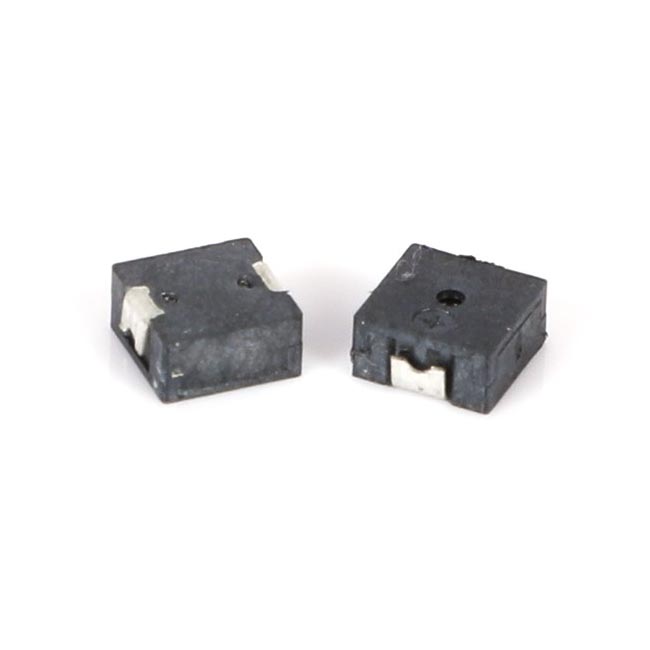

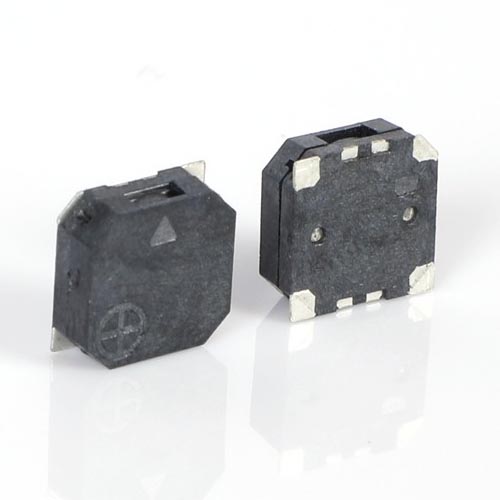

Pasywne brzęczyki elektromagnetyczne SMD to kompaktowe elementy akustyczne do montażu powierzchniowego, opracowane z myślą o urządzenia elektroniczne wymagające elastycznej kontroli dźwięku i zajmującej mało miejsca integracji PCB. Inaczej aktywne konstrukcje brzęczyka z wbudowanymi obwodami oscylacyjnymi, elementy te opierają się na napędzie zewnętrznym sygnały z obwodu głównego w celu wygenerowania różnych tonów.
Metoda kontroli zewnętrznej pozwala inżynierom dostosować częstotliwość dźwięku, czas trwania i wzorce alertów zgodnie z ustawieniami oprogramowania lub wymaganiami obwodu. Ta elastyczność sprawia, że nadają się do produkty elektroniczne, w których wymagane jest dostosowane sprzężenie zwrotne audio.
Pasywne brzęczyki elektromagnetyczne SMD działają poprzez interakcję elektromagnetyczną pomiędzy cewką, magnes i membrana. Po przyłożeniu sygnału zmiennego membrana wibruje i wytwarza sygnał wymaganą moc akustyczną.
W porównaniu z aktywnymi modelami o stałym tonie, struktury pasywne zapewniają większą kontrolę nad dźwiękiem cechy. Inżynierowie mogą łączyć te komponenty z różnymi obwodami sterującymi, aby stworzyć różne dźwięki powiadomień, dźwięki ostrzeżeń lub sygnały interakcji użytkownika.
W przypadku zastosowań wymagających zintegrowanych obwodów sterujących i aktywacji napięciem bezpośrednim klienci mogą także rozważyćAktywny brzęczyk magnetyczny SMDprodukty.
Pakiet do montażu powierzchniowego umożliwia bezpośrednie umieszczenie na płytkach PCB poprzez zautomatyzowany montaż SMT procesy. W porównaniu z tradycyjnymi komponentami ołowiowymi, ta struktura pomaga zoptymalizować komponent układ, ograniczyć etapy montażu i wspierać kompaktowe projekty produktów elektronicznych.
Typowe zastosowania obejmują:
Jiangsu Meidi obsługuje dostosowywanie w oparciu o projekty PCB klienta i wymagania produktu, w tym wymiary, konfiguracje pinów, parametry akustyczne i specyfikacje opakowań.
Podczas procesu projektowania inżynierowie oceniają przestrzeń instalacyjną, warunki napędu i dźwięk wymagania, które pomogą wybrać odpowiednie specyfikacje brzęczyka. Próbki prototypów i wydajność weryfikacja jest dostępna przed produkcją seryjną.
W przypadku różnych wymagań akustycznych do montażu powierzchniowego Meidi dostarcza również powiązane produkty, w tymBrzęczyk SMDi inne niestandardowe komponenty akustyczne.
Wybierając pasywny brzęczyk elektromagnetyczny SMD, inżynierowie zwykle biorą pod uwagę:
Właściwa ocena tych parametrów pomaga zapewnić stabilne parametry akustyczne i kompatybilność z końcowym urządzeniem elektronicznym.
Jiangsu Meidi produkuje szeroką gamę produktów akustycznych do różnych zastosowań elektronicznych. Klienci mogą również przeglądać powiązane kategorie, takie jakBrzęczyk elektromagnetyczny, Pasywny brzęczyk piezoelektryczny SMD, i niestandardowe rozwiązania w zakresie brzęczyków.
P: Jaka jest różnica pomiędzy pasywnym brzęczykiem elektromagnetycznym SMD a brzęczykiem aktywnym?
Odp.: Pasywny brzęczyk elektromagnetyczny wymaga zewnętrznego sygnału napędu, aby wygenerować dźwięk, umożliwiając inżynierom do kontrolowania częstotliwości i wzorców dźwięku. Aktywny brzęczyk zawiera wewnętrzny oscylator i wytwarza zaprogramowany dźwięk po włączeniu zasilania.
P: Czy Meidi może dostosować pasmo przenoszenia i konfigurację pinów do konkretnych projektów PCB?
O: Tak. Meidi świadczy usługi dostosowywania OEM i ODM obejmujące wymiary, konfiguracje pinów, parametry akustyczne oraz konstrukcje wyrobów według wymagań aplikacyjnych Klienta.
P: W jakich branżach powszechnie stosuje się pasywne brzęczyki elektromagnetyczne SMD?
Odp.: Są powszechnie stosowane w urządzeniach inteligentnych, produktach IoT, elektronice medycznej, systemach sterowania, oraz inny kompaktowy sprzęt elektroniczny oparty na płytkach PCB wymagający programowalnego sprzężenia zwrotnego dźwiękowego.
Poniższa tabela zawiera listę wszystkich standardowych specyfikacji produktów z tej serii. Niestandardowe rozwiązania są dostępne na Twoje życzenie; prosimy o kontakt w celu uzyskania dalszych wymagań dotyczących dostosowywania.
| Model | Obraz produktu | Napięcie znamionowe (Vo-p) | Napięcie robocze (Vo-p) | Poziom ciśnienia akustycznego przy 10 cm (dB) | Prąd roboczy (mA) | Impedancja cewki (Ω) | Częstotliwość rezonansowa (Hz) | Temperatura robocza (℃) | Waga (g) | Wymiary (mm) |
| MLT-4020H |
|
3 | 2~4 | ≥65 | ≤80 | 12±3 | 4000±300 | -20~+70 | 0.1 | 4,0 × 4,0 × 2,0 |
| MLT-5020 |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0 × 5,0 × 2,0 |

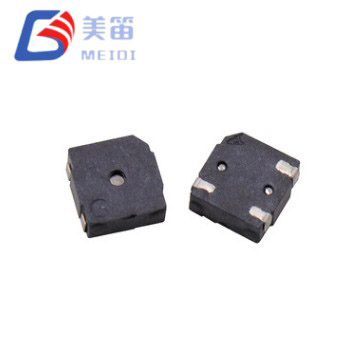

| MLT-5020H |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0 × 5,0 × 2,0 |

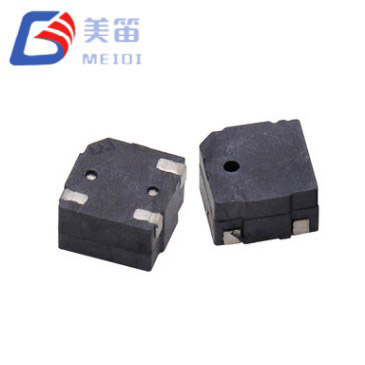

| MLT-5030 |
|
3 | 2~4 | ≥80 | ≤100 | 12±3 | 4000±300 | -20~+70 | 0.1 | 5,0 × 5,0 × 3,0 |
| MLT-7525-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 7,5×7,5×2,5 |
| MLT-7525-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 7,5×7,5×2,5 |

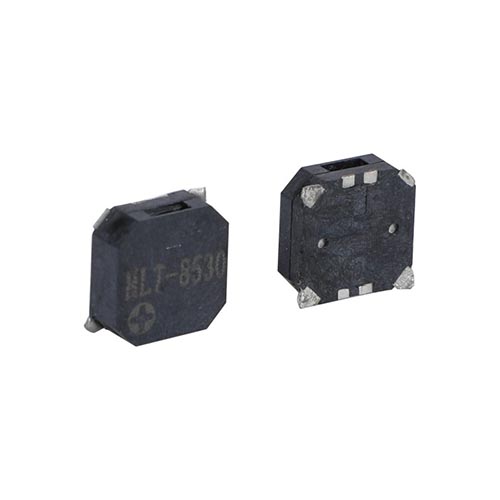

| MLT-8530-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤100 | 16±3 | 2700±200 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8530-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×3,0 |

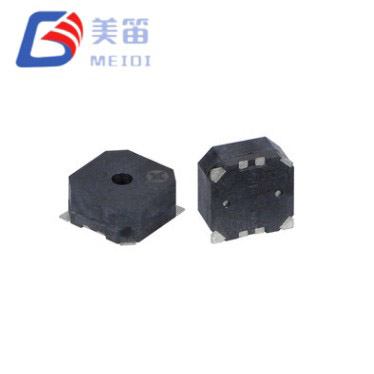

| MLT-8530H-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8530H-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×3,0 |
| MLT-8540-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |
| MLT-8540-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |
| MLT-8540H-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤80 | 16±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |
| MLT-8540H-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.5 | 8,5×8,5×4,0 |

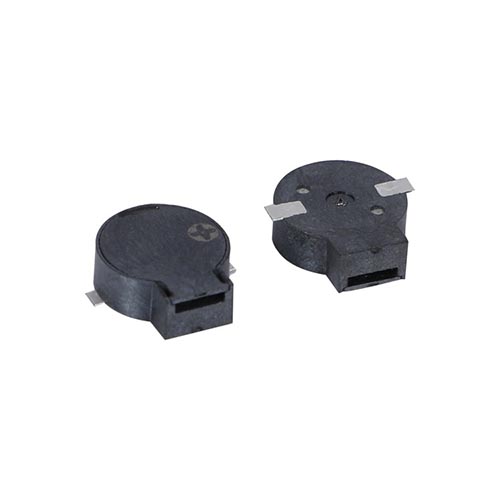

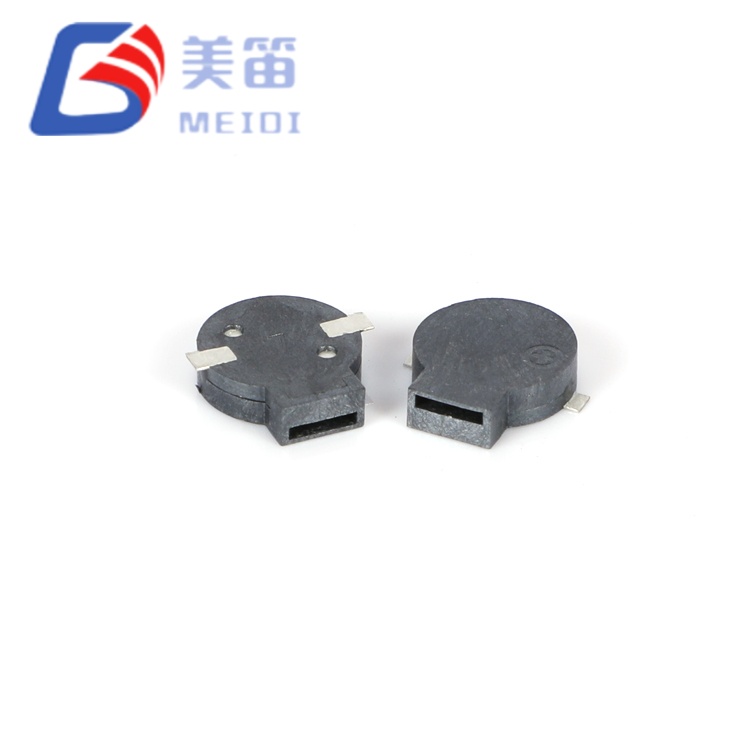

| MLT-9025-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×2,5 |
| MLT-9025-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×2,5 |

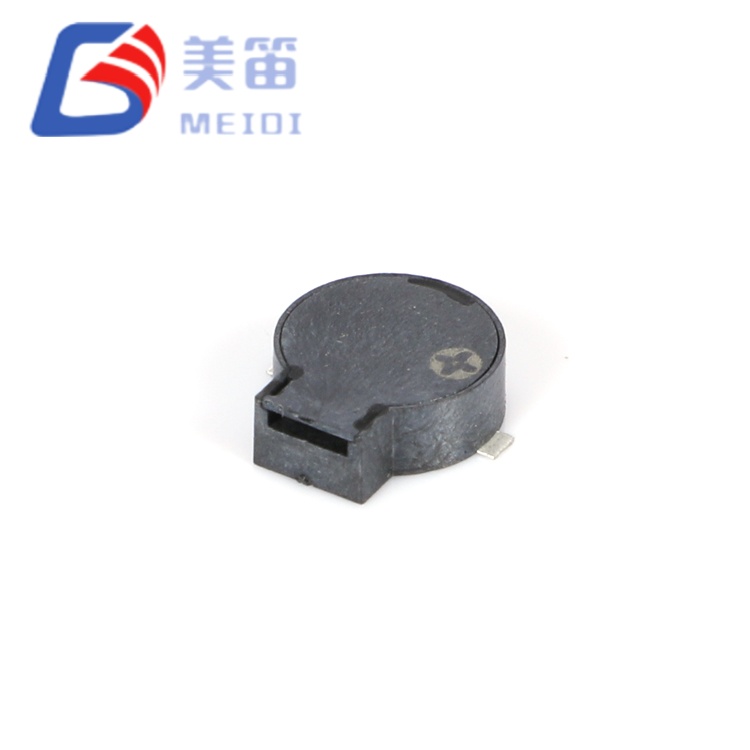

| MLT-9032-16R |
|
3.6 | 2,5 ~ 4,5 | ≥80 | ≤100 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×3,2 |
| MLT-9032-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×3,2 |

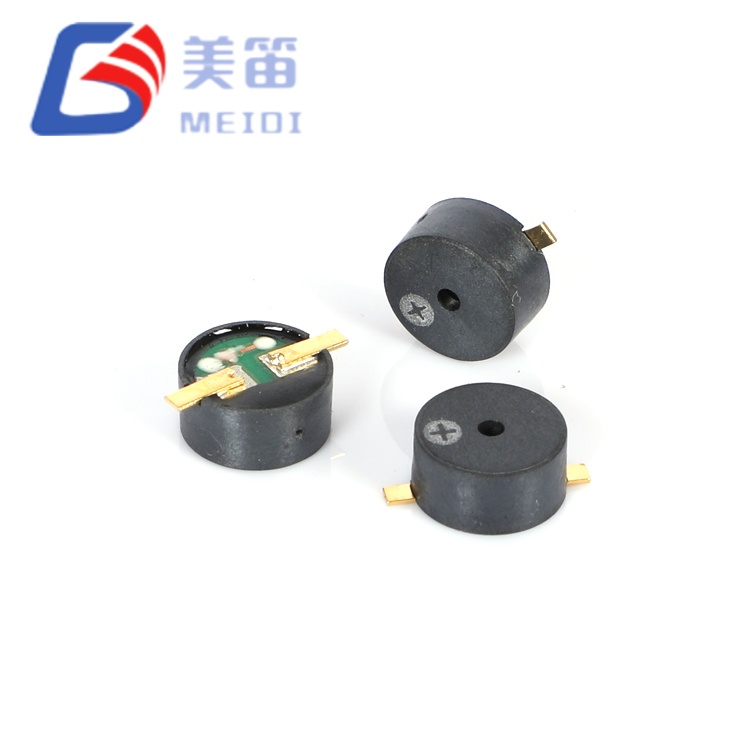

| MLT-9045-16R |
|
3.6 | 2,5 ~ 4,5 | ≥85 | ≤80 | 16±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×4,5 |
| MLT-9045-32R |
|
5 | 4,5 ~ 6,5 | ≥85 | ≤80 | 32±3 | 2700±300 | -30~+70 | 0.8 | Ø9,0×4,5 |
