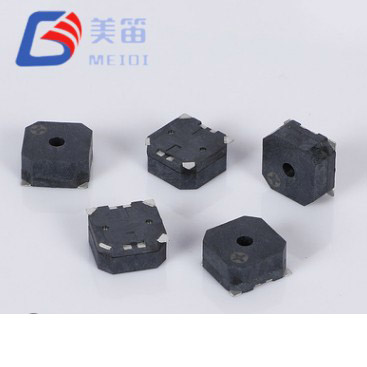

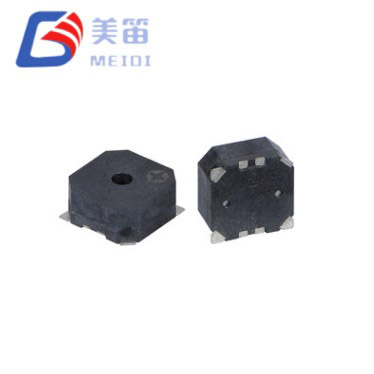

Pasywny brzęczyk magnetyczny SMD 8,5 * 8,5 * 3 mm

Seria w skrócie

Dwie rezystancje cewek z jednej konstrukcji mechanicznej: 16 Ω dla zastosowań o niższym napięciu i 32 Ω dla standardowych szyn 5 V.

Wymagany dysk zewnętrzny. Pasywna struktura elektromagnetyczna oczekuje kształtu fali prądu przemiennego, zazwyczaj fali prostokątnej 2700 Hz, co zapewnia swobodę wdrażania niestandardowych wzorców tonów, zmiennych czasów trwania i alertów wielotonowych całkowicie za pomocą oprogramowania.

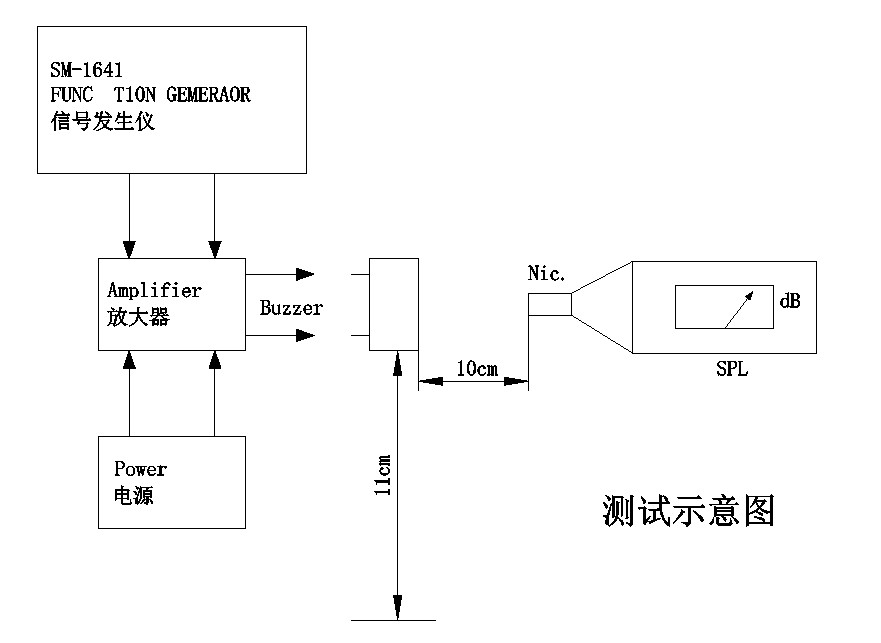

Gwarantowana moc dźwięku co najmniej 85 dB w odległości 10 cm, mierzona przy napięciu znamionowym dla każdego wariantu.

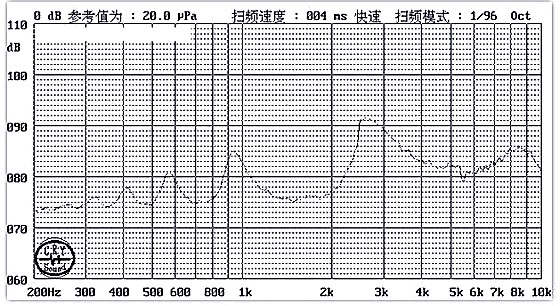

Częstotliwość rezonansowa 2700 ± 300 Hz, dane próbki wsadowej potwierdzają ścisłe centrum częstotliwości 2700 Hz w wielu jednostkach.

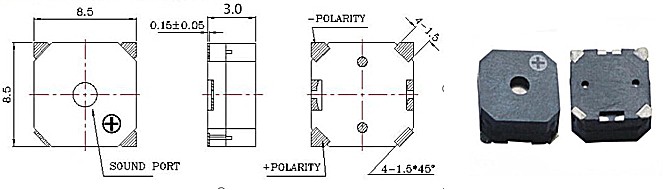

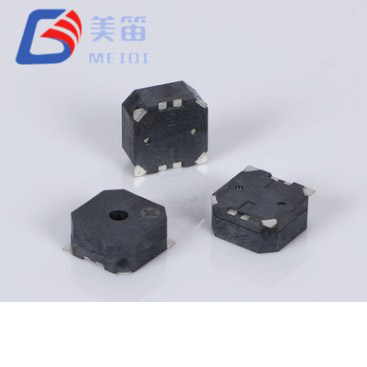

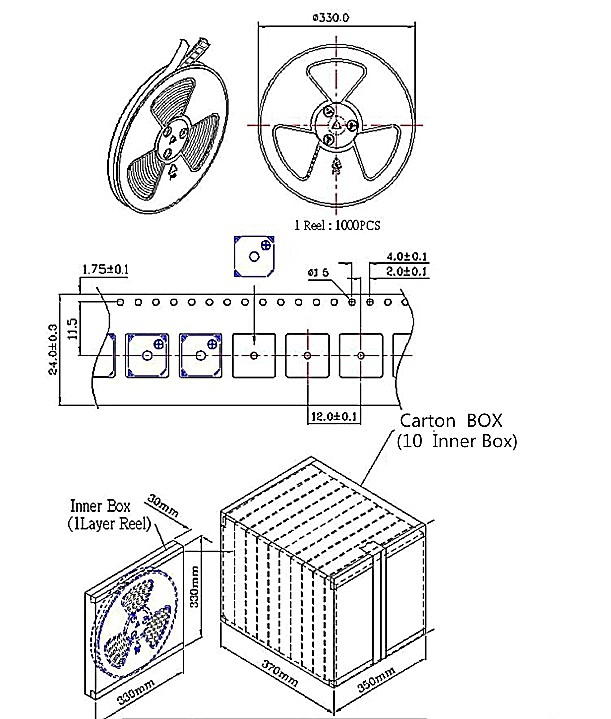

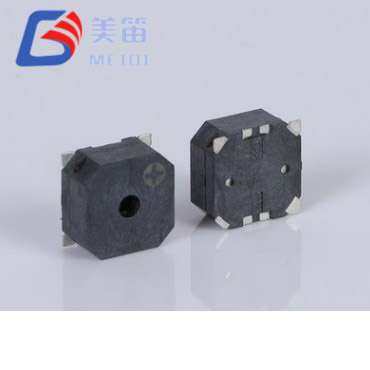

Kompaktowa podstawa o wymiarach 8,5 × 8,5 mm i wysokość 3,0 mm, zaprojektowana do gęstych zespołów SMT, w których zarówno powierzchnia płytki, jak i prześwit są ograniczone.

Zakres temperatur pracy od -30°C do +70°C, obsługujący warunki zimnego rozruchu i obudowy zewnętrzne.

Czarna obudowa LCP kompatybilna z lutowaniem rozpływowym do 255±5°C, a także procesami falowymi i ręcznymi.

Kluczowa charakterystyka

Pojedynczy układ uziemienia PCB obsługuje zarówno części 16 Ω, jak i 32 Ω, umożliwiając projektowanie platform, które można zapełnić zgodnie z docelowym napięciem systemu bez zmian układu.

Architektura napędu pasywnego opiera się na generowanej zewnętrznie fali prostokątnej, która pozwala mikrokontrolerowi definiować częstotliwość tonu, częstotliwość powtarzania i wzór. Nie ma wewnętrznego oscylatora ograniczającego zachowanie akustyczne.

W obu wariantach moc akustyczna wynosi co najmniej 85 dB, częstotliwość rezonansowa 2700 Hz i tolerancja ±300 Hz.

Pobór prądu wynosi ≤100 mA dla wersji 16 Ω przy 3,6 V i ≤80 mA dla wersji 32 Ω przy 5 V, co zapewnia jasne dane dotyczące doboru zasilacza.

Wysokość 3,0 mm utrzymuje komponent w obrębie koperty Z wielu systemów wielopłytowych, podczas gdy powierzchnia podstawy wynosząca 8,5 mm pozwala zachować sąsiednie kanały prowadzące.

Ciągła praca jest określona od -30°C, czyli dolnego limitu, który rozszerza użyteczny zakres poza to, co oferuje wiele brzęczyków klasy komercyjnej.

Czarna obudowa LCP wytrzymuje profile lutowane rozpływowo, na fali i ręcznie, zapewniając producentom elastyczność w sekwencji montażu.

Scenariusze zastosowań

Poniższe uwagi dotyczące zastosowań opierają się na specyfikacjach elektrycznych i środowiskowych pasywnego brzęczyka magnetycznego SMD 8,5 * 8,5 * 3 mm. Nie stanowią one gwarancji projektu; zweryfikować działanie pod kątem konkretnych wymagań i obowiązujących norm.

Panele automatyki przemysłowej: alarmy usterek i wskaźniki stanu procesów w sterownikach PLC i systemach napędów silnikowych korzystają z opcji podwójnej impedancji, która jest zgodna z logiką sterowania 3,3 V i 5 V bez konieczności wymiany płytki.

Bezpieczeństwo i kontrola dostępu: centrale alarmowe i czytniki kart mogą generować charakterystyczne rytmy alertów kontrolowane przez PWM, pomagając operatorom rozróżniać różne zdarzenia.

Automatyka budynków i domów: koncentratory bramek, połączenia czujników dymu i potwierdzenia termostatu opierają się na zdolności brzęczyka do generowania zdefiniowanych programowo wzorców powiadomień.

Przyrządy zasilane bateryjnie: wariant 16 Ω pasuje do systemów litowo-jonowych 3,3 V, natomiast wariant 32 Ω jest zoptymalizowany pod kątem zasilaczy regulowanych 5 V i obejmuje szeroką gamę sprzętu przenośnego.

Infrastruktura telekomunikacyjna: alarmy włamania do szafy i awarii zasilania w lokalizacjach zewnętrznych lub nieogrzewanych korzystają z dolnej granicy roboczej -30°C.

Obudowy zewnętrzne i narażone na działanie ciepła: sprzęt narażony na duże wahania temperatury może zależeć od określonego zakresu roboczego od -30°C do +70°C, aby zapewnić spójne generowanie alertów.

Często zadawane pytania

1. Jak wybrać pomiędzy modelem MLT‑8530H‑16R a MLT‑8530H‑32R?

Wybór zależy od dostępnego napięcia napędu i prądu, jaki może dostarczyć zasilacz. Część 16 Ω działa w zakresie od 2,5 V do 4,5 V i w naturalny sposób pasuje do układów logicznych 3,3 V lub jednoogniwowych konstrukcji litowo-jonowych. Część 32 Ω działa od 4,5 V do 6,5 V, dopasowując się do standardowych szyn 5 V i pobierając mniej prądu przy tej samej mocy akustycznej. Ponieważ oba mają ten sam układ terenu, możesz ocenić jeden wariant, a później przejść na drugi bez modyfikowania PCB.

2. Jaki obwód napędowy zastosować dla każdego wariantu?

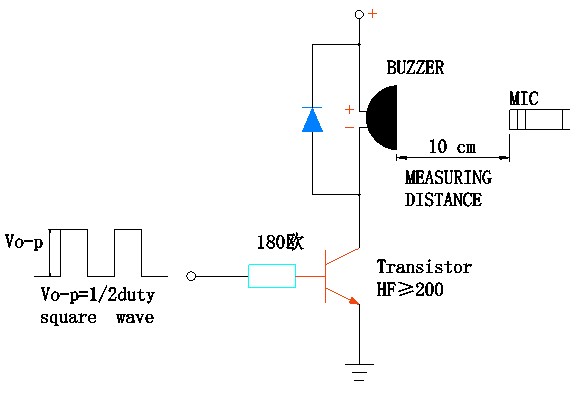

Obydwa typy wymagają zewnętrznego fali prostokątnej o częstotliwości 2700 Hz i napięciu znamionowym. Wymagany jest bufor tranzystorowy lub MOSFET na poziomie logicznym, ponieważ prąd cewki (≤100 mA dla 16 Ω, ≤80 mA dla 32 Ω) przekracza możliwości większości pinów GPIO mikrokontrolera. Najczęstszym rozwiązaniem jest prosty tranzystor NPN z rezystorem bazowym. Można również zastosować dedykowane układy scalone sterownika brzęczyka; upewnij się, że częstotliwość wyjściowa jest ustawiona na 2700 Hz, aby osiągnąć punkt rezonansu.

3. Czy mogę używać modelu MLT‑8530H‑16R przy zasilaniu 5 V lub wersji 32 Ω przy napięciu 3,3 V?

Używanie wariantu 16 Ω powyżej 4,5 V grozi przegrzaniem cewki. Wariant 32 Ω poniżej 4,5 V będzie generował zmniejszoną moc dźwięku, która może spaść poniżej określonego minimum 85 dB. Jeśli napięcie systemu jest stałe i nie odpowiada naturalnemu zakresowi którejkolwiek części, MEIDI może zaproponować alternatywne modele lub omówić rezystor szeregowy o małej wartości dla wersji 16 Ω, chociaż obniży to ciśnienie akustyczne.

4. Jakie znaczenie ma częstotliwość 2700 Hz w porównaniu do brzęczyków 4000 Hz?

Częstotliwość środkowa 2700 Hz jest niższa niż 4 kHz typowe dla wielu kompaktowych brzęczyków SMD. Obydwa mieszczą się w paśmie, w którym ludzki słuch jest wrażliwy, ale niższy ton może być postrzegany jako mniej przenikliwy i może zachowywać się inaczej w obudowie. Najlepszy wybór zależy od widma hałasu otoczenia i rodzaju różnicowania alertów, jakich potrzebuje Twój produkt. Jeśli jakość brzmienia ma kluczowe znaczenie, zaleca się testowanie prototypu w obu zakresach częstotliwości.

5. Co mówią mi przykładowe tabele pomiarowe?

Przykładowe dane składające się z 10 jednostek pokazują typowy rozkład wydajności w zakresie ciśnienia akustycznego, prądu, częstotliwości i impedancji. Liczby te mają charakter wyłącznie informacyjny i nie zastępują gwarantowanych limitów: ≥85dB, 2700±300Hz i rezystancji cewki w granicach ±3Ω wartości nominalnej. Raporty partii produkcyjnych dokumentujące te parametry dla każdej wysyłki są dostępne na żądanie.
