Jak działa brzęczyk elektromagnetyczny i dlaczego jest niezbędny w nowoczesnych systemach ostrzegania?

Jakiśbrzęczyk elektromagnetycznyto kompaktowy elektroniczny element akustyczny, który za pomocą wibracji elektromagnetycznych zamienia energię elektryczną w wyraźny i niezawodny sygnał dźwiękowy. Zrozumienie działania brzęczyka elektromagnetycznego pomaga inżynierom, nabywcom i projektantom produktów wybrać odpowiednie urządzenie alarmowe do urządzeń przemysłowych, sprzętu gospodarstwa domowego, systemów bezpieczeństwa, urządzeń medycznych i elektroniki samochodowej. W tym przewodniku wyjaśniono zasadę działania, strukturę wewnętrzną, kluczowe specyfikacje, rzeczywiste parametry produktu, metodę wyboru, typowe usterki i praktyczne zastosowania brzęczyków elektromagnetycznych, poparte 15-letnim doświadczeniem w produkcji eksportowej w MEIDI.

Co to jest brzęczyk elektromagnetyczny?

Brzęczyk elektromagnetyczny to elektroniczne urządzenie dźwiękowe, które wytwarza słyszalny ton za pomocą cewki elektromagnetycznej, magnesu trwałego i wibrującej membrany. W przeciwieństwie do brzęczyka piezoelektrycznego, który opiera się na odkształceniu ceramiki, brzęczyk elektromagnetyczny generuje dźwięk poprzez wibracje mechaniczne napędzane polem magnetycznym. Brzęczyk elektromagnetyczny jest szeroko stosowany wszędzie tam, gdzie wymagany jest prosty, natychmiastowy i tani sygnał alarmowy. Większość brzęczyków elektromagnetycznych mieści się w małej plastikowej obudowie i można je zamontować bezpośrednio na płytce drukowanej. Ponieważ brzęczyk elektromagnetyczny ma prostą konstrukcję, zapewnia stabilną pracę i długą żywotność nawet w wymagających warunkach.

Nowoczesny brzęczyk elektromagnetyczny jest dostępny w obudowach do montażu przelotowego i powierzchniowego (SMD), o napięciu znamionowym od 1,5 V do 24 V. Producenci tacy jak MEIDI opracowują dostosowane do indywidualnych potrzeb rozwiązania brzęczyków elektromagnetycznych, aby spełnić różne wymagania przemysłowe, handlowe i konsumenckie.

Jak działa brzęczyk elektromagnetyczny?

Zasada działania brzęczyka elektromagnetycznego opiera się na indukcji elektromagnetycznej i szybkich wibracjach mechanicznych. Po przyłożeniu napięcia znamionowego prąd przepływa przez cewkę i wytwarza pole magnetyczne. To pole magnetyczne przyciąga zworę połączoną z membraną. Gdy prąd jest przełączany przez wewnętrzny oscylator lub zewnętrzny sygnał sterujący, twornik porusza się do przodu i do tyłu, a membrana wibruje, tworząc fale ciśnienia akustycznego w powietrzu.

Częstotliwość wibracji decyduje o wysokości dźwięku, natomiast poziom ciśnienia akustycznego mierzony w decybelach (dB) decyduje o tym, jak głośno brzmi brzęczyk elektromagnetyczny. W aktywnym brzęczyku elektromagnetycznym wbudowany jest oscylator, dzięki czemu urządzenie emituje dźwięk zaraz po włączeniu zasilania. W przypadku pasywnego brzęczyka elektromagnetycznego w celu ustawienia częstotliwości należy dostarczyć zewnętrzny sygnał prostokątny. Ta różnica jest najważniejszą rzeczą, którą należy zrozumieć przed wyborem brzęczyka elektromagnetycznego do nowego projektu.

Etap roboczy	Główna akcja	Wynik
Wejście zasilania	Prąd elektryczny wpływa do cewki	Tworzy energię elektromagnetyczną
Reakcja magnetyczna	Siła magnetyczna porusza zworą	Wytwarza wibracje mechaniczne
Ruch membrany	Membrana wibruje w sposób ciągły	Generuje dźwiękowe sygnały alarmowe

Podstawowe elementy brzęczyka elektromagnetycznego

Brzęczyk elektromagnetyczny składa się z kilku części, które współpracują ze sobą w celu wytworzenia dźwięku. Cewka elektromagnetyczna wytwarza pole magnetyczne, które napędza ruch. Magnes trwały zapewnia stałe odniesienie magnetyczne dla twornika. Membrana, zwykle cienki metalowy dysk, przekształca siłę magnetyczną w wibracje. Twornik łączy obwód magnetyczny z membraną. Obudowa chroni wewnętrzne części przed kurzem, wilgocią i uderzeniami. Styki zaciskowe łączą brzęczyk elektromagnetyczny z obwodem zewnętrznym.

Jakość każdego elementu wpływa bezpośrednio na poziom ciśnienia akustycznego, stabilność częstotliwości i żywotność brzęczyka elektromagnetycznego. Profesjonalni producenci skupiają się na precyzyjnych procesach produkcyjnych, aby zachować stałą wydajność w każdej partii.

Aktywne i pasywne brzęczyki elektromagnetyczne

Aktywny brzęczyk elektromagnetyczny ma wbudowany obwód sterujący i po włączeniu zasilania wytwarza stały dźwięk o ustawionej częstotliwości. Pasywny brzęczyk elektromagnetyczny nie ma wewnętrznego oscylatora; użytkownik musi dostarczyć sygnał przemienny, aby kontrolować częstotliwość i ton. Aktywny brzęczyk elektromagnetyczny jest łatwiejszy w użyciu i idealnie nadaje się do prostych alarmów i przypomnień o stanie. Pasywny brzęczyk elektromagnetyczny oferuje elastyczną kontrolę dźwięku dla melodii lub różnych wzorów alarmów.

Obydwa typy mają tę samą podstawową elektromagnetyczną zasadę działania. Wybierając pomiędzy aktywnym a pasywnym brzęczykiem elektromagnetycznym, należy wziąć pod uwagę, czy urządzenie główne może generować sygnał sterujący i w jakim stopniu dostosowanie dźwięku wymaga aplikacji.

Kluczowe dane techniczne, które musisz zrozumieć

Wybór brzęczyka elektromagnetycznego wymaga dokładnego przeczytania jego karty katalogowej. Napięcie znamionowe i zakres napięcia roboczego określają bezpieczny pobór mocy urządzenia. Częstotliwość rezonansowa, wyrażona w hercach (Hz), to dźwięk wytwarzany przez brzęczyk elektromagnetyczny. Poziom ciśnienia akustycznego (SPL), wyrażony w decybelach (dB), pokazuje głośność w stałej odległości, zwykle 10 cm. Prąd znamionowy mierzony w miliamperach (mA) wskazuje, ile mocy pobiera urządzenie. Impedancja mierzona w omach ma znaczenie głównie w przypadku typów pasywnych. Dokładne zrozumienie tych specyfikacji zapobiega niedopasowaniu i gwarantuje, że brzęczyk elektromagnetyczny będzie działał zgodnie z oczekiwaniami w produkcie końcowym.

Parametry produktu brzęczyka elektromagnetycznego

Poniższa tabela zawiera reprezentatywne modele brzęczyków elektromagnetycznych firmy MEIDI i jej bazy produkcyjnej, z rzeczywistymi parametrami zaczerpniętymi z ujednoliconego katalogu produktów. Wartości te pomagają kupującym porównać brzęczyk elektromagnetyczny z potrzebami konkretnego zastosowania.

Model	Typ	Napięcie znamionowe	Napięcie robocze	Częstotliwość	SPL	Aktualny	Rozmiar (mm)	Waga
TMB12A03	Aktywny	3 V	2–5 V	2400±300 Hz	≥85 dB	≤30 mA	12,0 × 9,5	1,7 g
HMB1275-05B	Aktywny	5 V	3–7 V	2700±300 Hz	≥85 dB	≤30 mA	12,0 × 7,5	1,7 g
HNT-9650-05	Aktywny	5 V	3–7 V	2700±300 Hz	≥85 dB	≤30 mA	9,6 × 5,0	0,78 g
HNB09A05	Aktywny	5 V	3–7 V	2700±300 Hz	≥85 dB	≤30 mA	9,0 × 5,5	0,75 g
MLT-9650Y-5V	Aktywny SMD	5 V	4–7 V	3000±300 Hz	≥85 dB	≤30 mA	9,6 × 9,6 × 5,0	1,5 g
HN-1295	Pasywny	5 V	3–7 V	2400 Hz	≥85 dB	≤80 mA	12,0 × 9,5	1,5 g
QMB-09A-03	Pasywny	3 V	1,5–4,5 V	2700±300 Hz	≥85 dB	≤80 mA	9,0 × 4,2	0,68 g

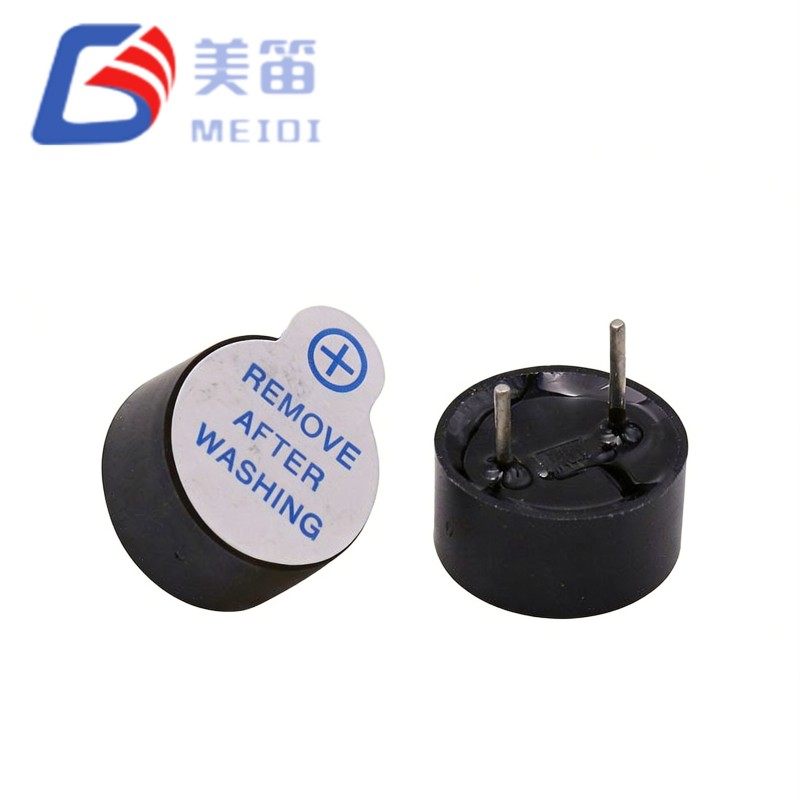

Pełny katalog brzęczyków elektromagnetycznych, w tym wersje SMD i wysokotemperaturowe, można znaleźć na stroniekategoria produktów z brzęczykiem elektromagnetycznymlub9650 elektromagnetyczny aktywny brzęczykstrona.

Dlaczego warto wybrać brzęczyki elektromagnetyczne do systemów ostrzegawczych

Producenci sprzętu wybierają brzęczyk elektromagnetyczny do systemów ostrzegawczych, ponieważ oferuje on praktyczne korzyści, których głośniki i złożone moduły audio nie mogą zapewnić przy tej samej cenie.

Korzyść	Opis
Szybka reakcja	Brzęczyk elektromagnetyczny wytwarza natychmiastowy dźwięk po włączeniu zasilania.
Kompaktowy rozmiar	Małe opakowania mieszczą się w ciasnych przestrzeniach instalacyjnych na zatłoczonych deskach.
Niska moc	Typy aktywne pobierają tylko około 30 mA, odpowiednie dla urządzeń akumulatorowych.
Wysoka niezawodność	Prosta konstrukcja brzęczyka elektromagnetycznego zmniejsza liczbę punktów awarii.
Łatwa integracja	Standardowe piny i opcje SMD pasują do większości obwodów i linii montażowych.

Brzęczyk elektromagnetyczny kontra brzęczyk piezoelektryczny

Zarówno brzęczyk elektromagnetyczny, jak i brzęczyk piezoelektryczny są powszechnymi urządzeniami ostrzegawczymi, różnią się jednak budową i najlepszymi sposobami użycia. Brzęczyk elektromagnetyczny wykorzystuje cewkę, magnes trwały i membranę. Brzęczyk piezoelektryczny wykorzystuje element ceramiczny, który ugina się pod napięciem. Brzęczyk elektromagnetyczny zwykle daje silniejszy dźwięk o niskiej częstotliwości, podczas gdy brzęczyk piezoelektryczny wygrywa przy bardzo niskim poborze mocy. Wybór między nimi zależy od budżetu napięcia, głośności i miejsca na płycie.

Funkcja	Brzęczyk elektromagnetyczny	Brzęczyk piezoelektryczny
Struktura	Cewka, magnes, membrana	Piezoelektryczny element ceramiczny
Prowadzić	Active posiada wbudowany oscylator	Potrzebuje zewnętrznego sterownika
Moc	Niski do umiarkowanego	Bardzo niski
Typ dźwięku	Wyraźny sygnał ostrzegawczy	Sygnał wysokiej częstotliwości
Najlepsze dla	Alarmy i powiadomienia	Kompaktowe urządzenia małej mocy

Aby uzyskać głębsze porównanie, przeczytaj nasz przewodnik na tematbrzęczyk piezoelektrycznyi jak uzupełnia brzęczyk elektromagnetyczny w wersjach mieszanych.

Typowe zastosowania brzęczyków elektromagnetycznych

Brzęczyk elektromagnetyczny pojawia się w wielu branżach ze względu na swoją niezawodność i możliwość natychmiastowego powiadamiania.

Kontrola przemysłowa:Alarmy maszyny, sygnały ostrzegawcze i monity operacyjne.
Systemy bezpieczeństwa:Alerty dotyczące nieautoryzowanego dostępu i sytuacji awaryjnych.
Sprzęt AGD:Kuchenki mikrofalowe, pralki i urządzenia inteligentne.
Elektronika samochodowa:Systemy ostrzegawcze i wskaźniki na desce rozdzielczej.
Sprzęt medyczny:Powiadomienia dźwiękowe dla urządzeń monitorujących.
IoT i urządzenia do noszenia:Kompaktowe części brzęczyka elektromagnetycznego SMD do małych gadżetów.

Jak wybrać odpowiedni brzęczyk elektromagnetyczny

Wybór odpowiedniego brzęczyka elektromagnetycznego oznacza zrównoważenie potrzeb elektrycznych, mechanicznych i środowiskowych. Najpierw sprawdź napięcie znamionowe i zakres napięcia roboczego. Następnie dopasuj poziom ciśnienia akustycznego w decybelach do poziomu hałasu otoczenia. Wybierz częstotliwość, którą użytkownicy będą wyraźnie słyszeć. W zależności od układu płytki należy wybrać pomiędzy montażem przewlekanym a montażem SMD. Sprawdź zakres temperatur pracy i wymagany poziom ochrony. Na koniec sprawdź certyfikaty, takie jak RoHS, REACH i CE.

Współpraca z doświadczonym dostawcą, takim jak MEIDI, pozwala klientom otrzymać profesjonalne rekomendacje i dostosowany brzęczyk elektromagnetyczny zbudowany zgodnie z rzeczywistymi wymaganiami projektu.

Wskazówki dotyczące instalacji i okablowania brzęczyka elektromagnetycznego

Prawidłowa instalacja sprawi, że brzęczyk elektromagnetyczny będzie działał dobrze przez lata. W przypadku aktywnego brzęczyka elektromagnetycznego należy zwrócić uwagę na polaryzację i podłączyć napięcie znamionowe do oznaczonych pinów. W przypadku pasywnego brzęczyka elektromagnetycznego należy podawać czysty sygnał prostokątny o określonej częstotliwości. Nie zasłaniaj wylotu dźwięku przez obudowę. W przypadku typów SMD należy postępować zgodnie z profilem rozpływu i unikać przegrzania cewki. Staranny układ zapobiega większości uszkodzeń pola elektromagnetycznego brzęczyka.

Typowe problemy i rozwiązania dotyczące brzęczyków elektromagnetycznych

Problem	Możliwa przyczyna	Rozwiązanie
Brak dźwięku	Złe okablowanie lub niskie napięcie	Sprawdź polaryzację i zakres napięcia
Niska głośność	Starzenie się lub słaby montaż	Popraw pozycję i wymień jednostkę
Niestabilny ton	Wahania napięcia	Ustabilizuj dostawę, przetestuj próbkę
Krótkie życie	Surowe środowisko	Wybierz model uszczelniony lub szerokotemperaturowy

Testowanie i kontrola jakości brzęczyków elektromagnetycznych

Niezawodny brzęczyk elektromagnetyczny musi przejść rygorystyczne testy. MEIDI sprawdza poziom ciśnienia akustycznego, częstotliwość rezonansową, prąd znamionowy, wygląd i żywotność na liniach produkcyjnych. Dzięki 15-letniemu doświadczeniu w eksporcie baza produkcyjna kontroluje uzwojenie cewek, rozmieszczenie magnesów i wyważenie membrany, dzięki czemu każdy brzęczyk elektromagnetyczny spełnia deklarowane specyfikacje. Kupujący otrzymują spójne działanie alarmów w przypadku dużych zamówień.

Trendy: Miniaturyzacja i brzęczyki elektromagnetyczne SMD

Rynek brzęczyków elektromagnetycznych zmierza w kierunku mniejszych części do montażu powierzchniowego do produktów IoT, produktów medycznych i urządzeń do noszenia. Rodziny brzęczyków elektromagnetycznych SMD, takie jak seria MLT, pakują cewkę, magnes i membranę w opakowania o średnicy poniżej 10 mm, zachowując jednocześnie wysoki poziom ciśnienia akustycznego. Tendencja ta pozwala projektantom dodać alarm dźwiękowy do urządzeń, w których kiedyś było zbyt mało miejsca na brzęczyk elektromagnetyczny z otworem przelotowym.

Często zadawane pytania

P1: Jaki jest główny cel brzęczyka elektromagnetycznego?
Odp.: Brzęczyk elektromagnetyczny zapewnia alarmy dźwiękowe, ostrzeżenia, przypomnienia i sygnały stanu sprzętu elektronicznego.

P2: Jaka jest różnica między aktywnymi i pasywnymi brzęczykami elektromagnetycznymi?
Odp.: Aktywny brzęczyk elektromagnetyczny ma wbudowany oscylator i po włączeniu zasilania wydaje dźwięk ze stałą częstotliwością. Pasywny brzęczyk elektromagnetyczny potrzebuje zewnętrznego sygnału napędu, aby ustawić swój ton.

P3: Jak długo może działać brzęczyk elektromagnetyczny?
Odp.: Żywotność zależy od jakości projektu, warunków pracy, stabilności napięcia i częstotliwości użytkowania. Wysokiej jakości modele działają niezawodnie przez lata.

P4: Czy brzęczyki elektromagnetyczne można dostosować?
O: Tak. MEIDI może dostosować napięcie, poziom dźwięku, wymiary, zaciski i montaż do wymagań klienta.

P5: Czy brzęczyki elektromagnetyczne są certyfikowane?
Odp.: Produkty standardowe spełniają wymagania RoHS, REACH i CE dotyczące eksportu globalnego.

P6: Czy brzęczyk elektromagnetyczny SMD jest tak samo głośny jak brzęczyk przelotowy?
Odp.: Nowoczesne części brzęczyka elektromagnetycznego SMD osiągają porównywalny poziom ciśnienia akustycznego w decybelach, oszczędzając jednocześnie miejsce na płycie.

Wniosek

Brzęczyk elektromagnetyczny odgrywa ważną rolę w nowoczesnych systemach elektronicznych, zapewniając szybkie, niezawodne i skuteczne powiadomienia dźwiękowe. Prosta konstrukcja, duże możliwości adaptacji i szeroki zakres zastosowań sprawiają, że jest to idealny wybór do urządzeń przemysłowych, elektroniki użytkowej, systemów motoryzacyjnych i urządzeń zabezpieczających. Wybór odpowiedniego brzęczyka elektromagnetycznego wymaga zwrócenia uwagi na napięcie, moc dźwięku, rozmiar i środowisko.

MEIDI w dalszym ciągu dostarcza niezawodne produkty z brzęczykami elektromagnetycznymi i niestandardowe rozwiązania, które pomagają klientom poprawiać wydajność i niezawodność produktów. Jeśli potrzebujesz profesjonalnej obsługi brzęczyka elektromagnetycznego, pełnego arkusza parametrów lub niestandardowej próbki, proszęskontaktuj się z namidzisiaj, aby uzyskać więcej informacji.
