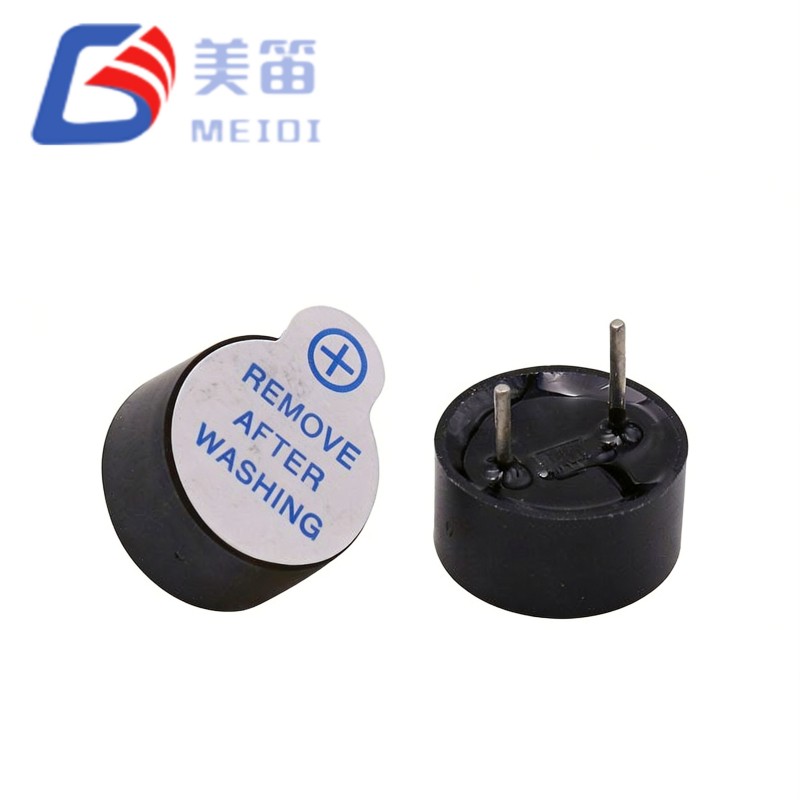

Trzy warianty napięcia — 3 V (1,5–4,5 V), 5 V (3–7 V) i 12 V (8–16 V) — o tej samej specyfikacji częstotliwości rezonansowej 2700 ± 300 Hz
Zintegrowany obwód oscylatora — aplikacja DC generuje sygnał wyjściowy o stałym tonie bez zewnętrznego PWM lub generatora sygnału
Ciśnienie akustyczne ≥85 dB w odległości 10 cm — określone minimum dla wszystkich trzech wariantów przy odpowiednich napięciach znamionowych
Czarna obudowa z PBT; temperatura pracy -20°C do +70°C, temperatura przechowywania -30°C do +80°C

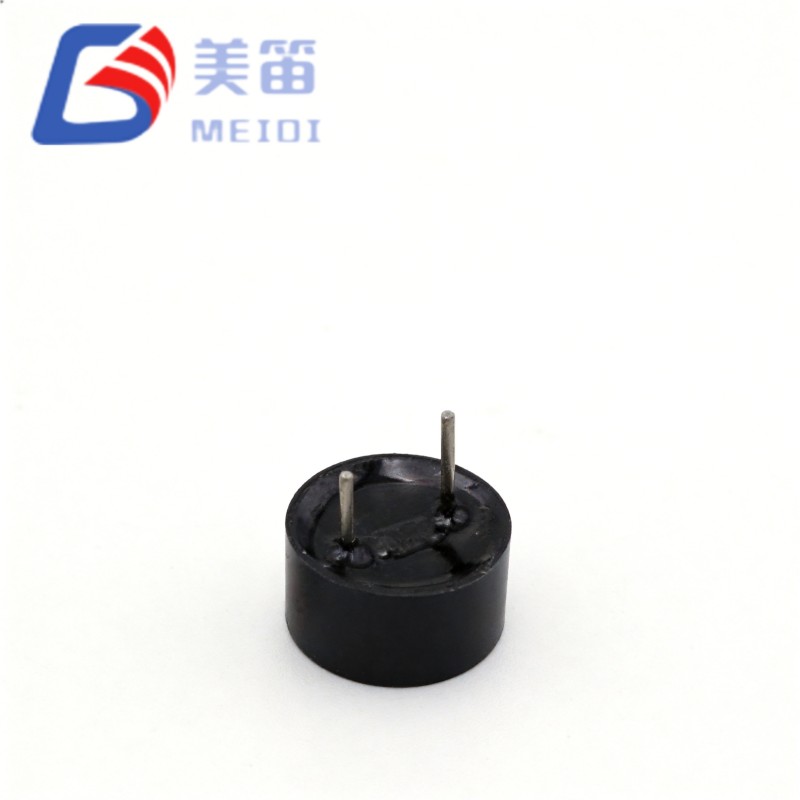

Montaż przez otwór z konfiguracją spolaryzowanych pinów
| Parametr | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Napięcie znamionowe | 3 V prądu stałego | 5 V prądu stałego | 12 V prądu stałego |
| Napięcie robocze | 1,5–4,5 V prądu stałego | 3–7 V prądu stałego | 8–16 V prądu stałego |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Prąd operacyjny | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Temperatura pracy | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Temperatura przechowywania | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |
| Wymiary (średnica × wys.) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (na raport z testu) | 9,6 × 5,0 mm |
| Waga | 0,78 g | 0,78 g | 0,78 g |
| Materiał obudowy | Czarny PBT | Czarny PBT | Czarny PBT |
Zintegrowany oscylator eliminuje napęd zewnętrzny — zastosowanie napięcia stałego generuje stały ton 2700 ± 300 Hz bez zewnętrznego PWM, mikrokontrolera lub generatora sygnału
Trzy poziomy napięcia — warianty 3 V, 5 V i 12 V umożliwiają wybór w oparciu o dostępną szynę napięciową systemu

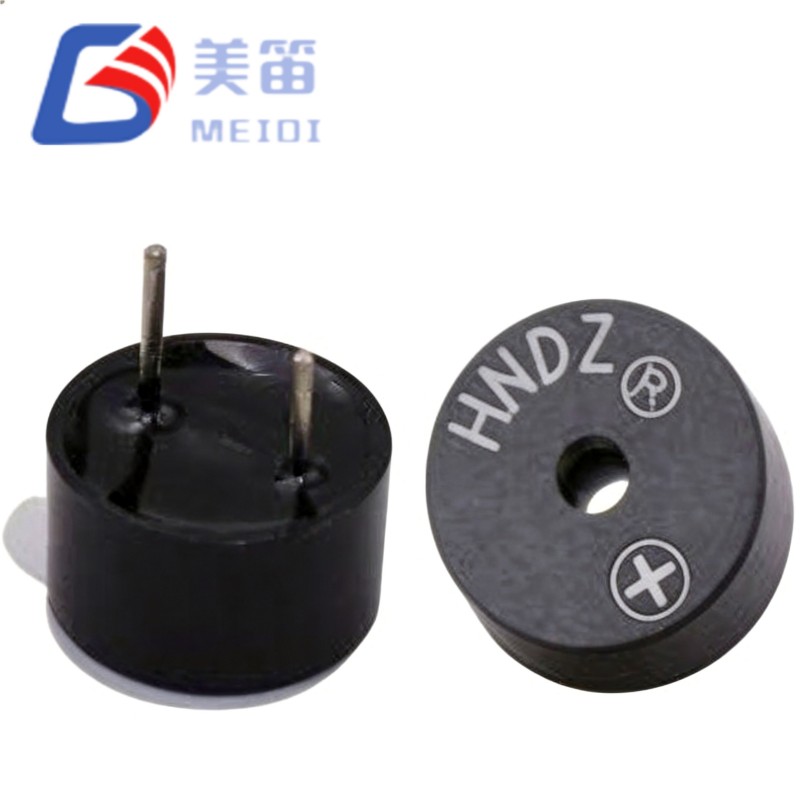

Spolaryzowany montaż przez otwór — oznaczenie polaryzacji pinów wskazuje prawidłową orientację
Czarna obudowa PBT do montażu przemysłowego — kompatybilna z lutowaniem na fali w temperaturze 255 ± 15 °C i lutowaniem ręcznym w temperaturze 360 ± 10 °C zgodnie ze specyfikacją
≤ 30 mA pobór prądu przy napięciu znamionowym – określony maksymalny prąd roboczy
Częstotliwość rezonansowa 2700 ± 300 Hz — określona częstotliwość środkowa z określoną tolerancją
| Parametr | Wartość | Warunki testu |
| Typ produktu | Aktywny brzęczyk elektromagnetyczny z otworem przelotowym | — |
| Napięcie znamionowe | 3 V prądu stałego | Nominalny punkt pracy |
| Napięcie robocze | 1,5–4,5 V prądu stałego | Ciągły zasięg |

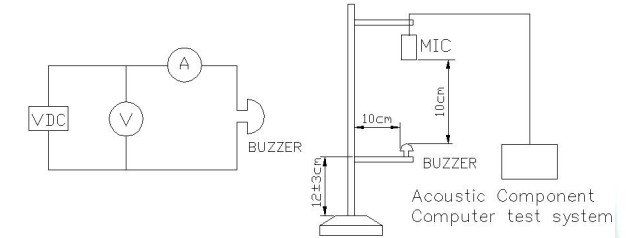

| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 3V wolne pole |
| Prąd operacyjny | ≤ 30 mA | Przy 3V |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -30°C ~ +80°C | Niedziałający |

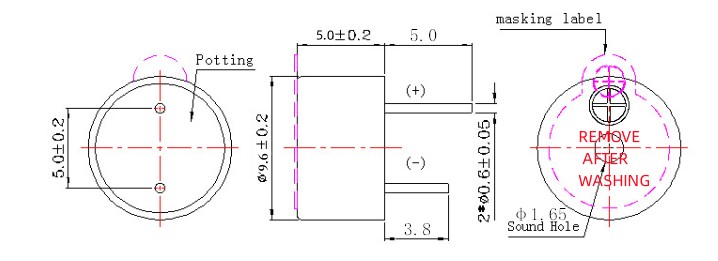

| Wymiary (średnica × wys.) | 9,6 × 5,0 mm | Korpus bez szpilek |
| Waga | 0,78 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie (rozpływowe) | 245 ± 15°C, 3 s | Rozgrzewanie do 180°C 40–70 s; maksymalnie 3 przejścia |
| Lutowanie (fala) ★ | 255 ± 15°C, 4–6 s | Zalecane 2–3 przejścia |
| Lutowanie (ręczne) ★ | 360 ± 10°C, 2–5 s | Zalecane 2–3 przejścia |
| Parametr | Wartość | Warunki testu |
| Typ produktu | Aktywny brzęczyk elektromagnetyczny z otworem przelotowym | — |
| Napięcie znamionowe | 5 V prądu stałego | Nominalny punkt pracy |
| Napięcie robocze | 3–7 V prądu stałego | Ciągły zasięg |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 5V wolne pole |
| Prąd operacyjny | ≤ 30 mA | Przy 5V |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -30°C ~ +80°C | Niedziałający |
| Wymiary (średnica × wys.) | 9,0 × 5,5 mm | Według raportu z testu; sprawdź dla swojej aplikacji |
| Waga | 0,78 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie (rozpływowe) | 245 ± 15°C, 3 s | Rozgrzewanie do 180°C 40–70 s; maksymalnie 3 przejścia |
| Lutowanie (fala) ★ | 255 ± 15°C, 4–6 s | Zalecane 2–3 przejścia |
| Lutowanie (ręczne) ★ | 360 ± 10°C, 2–5 s | Zalecane 2–3 przejścia |
| Parametr | Wartość | Warunki testu |
| Typ produktu | Aktywny brzęczyk elektromagnetyczny z otworem przelotowym | — |
| Napięcie znamionowe | 12 V prądu stałego | Nominalny punkt pracy |
| Napięcie robocze | 8–16 V prądu stałego | Ciągły zasięg |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 12V, wolne pole |
| Prąd operacyjny | ≤ 30 mA | Przy 12V |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -30°C ~ +80°C | Niedziałający |
| Wymiary (średnica × wys.) | 9,6 × 5,0 mm | Korpus bez szpilek |
| Waga | 0,78 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie (rozpływowe) | 245 ± 15°C, 3 s | Rozgrzewanie do 180°C 40–70 s; maksymalnie 3 przejścia |
| Lutowanie (fala) ★ | 255 ± 15°C, 4–6 s | Zalecane 2–3 przejścia |
| Lutowanie (ręczne) ★ | 360 ± 10°C, 2–5 s | Zalecane 2–3 przejścia |
Uwaga: Poniższe dane pochodzą z raportów z testów dołączonych do specyfikacji produktu. Wartości te ilustrują typowy rozkład wybranych partii produkcyjnych i nie są gwarantowanymi specyfikacjami. Raport z testu HNT-9650-05 odnosi się do modelu HNB09A03; proszę sprawdzić aktualne oznaczenie modelu w MEIDI.
| Wariant | Zakres SPL (dB) | Zakres prądu (mA) | Zakres częstotliwości (Hz) | Średnica (mm) | Hmm) |
| HNT-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690 – 2730 | 9,59 – 9,61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 | 9,0 – 9,1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Gwarantowane specyfikacje są wymienione w tabelach Specyfikacji Technicznych powyżej. Aby uzyskać aktualne dane z testów wsadowych, skontaktuj się z MEIDI.
Poniższe zastosowania są identyfikowane wyłącznie na podstawie analizy przydatności parametrów. Nie ma tu mowy o żadnych certyfikatach motoryzacyjnych, medycznych ani dotyczących bezpieczeństwa. Skontaktuj się z MEIDI, aby uzyskać walidację i potwierdzenie zgodności dla konkretnego zastosowania.
Przemysłowe systemy alarmowe do paneli sterowania — sygnalizacja usterek i alarmy awaryjne w obudowach PLC, napędach silnikowych i systemach sterowania procesami, w których dostępne są szyny logiczne 12 V, 5 V lub 3,3 V
Centrale bezpieczeństwa i kontroli dostępu — detekcja włamania, wyważenia drzwi i sygnalizacja dźwiękowa alarmu pożarowego; Wariant 3 V może pasować do paneli bezprzewodowych zasilanych bateryjnie, wariant 12 V pasuje do standardowych napięć magistrali bezpieczeństwa
Rozdział mocy i sprzęt elektryczny — alarmy wyzwolenia wyłącznika, ostrzeżenia o przeciążeniu transformatora i sygnalizacja stanu rozdzielnicy
Maszyny do automatyzacji fabryki — alarmy o usterkach CNC, ostrzeżenia o zatrzymaniu przenośnika i sygnalizacja stanu celi robotycznej
Interfejsy urządzeń komercyjnych — sygnalizacja końca cyklu w zmywarkach przemysłowych, sprzęcie pralniczym i automatach sprzedających
Naprawa i renowacja starszego sprzętu — potencjalny kandydat na zamiennik istniejących aktywnych brzęczyków z otworem przelotowym; Przed użyciem sprawdź zgodność pinów i wymiary z oryginalną częścią
| Rozważania projektowe | Funkcja aktywnego brzęczyka elektromagnetycznego 9650 |
| Wiele napięć systemowych w linii produktów | Trzy warianty (3 V/5 V/12 V) mają tę samą specyfikację częstotliwości rezonansowej 2700 ± 300 Hz |
| Uproszczony obwód napędowy | Zintegrowany oscylator eliminuje zewnętrzny generator PWM, zegar mikrokontrolera lub dedykowany układ scalony sterownika brzęczyka |
| Montaż przelotowy | Przelotowy montaż na płytce drukowanej zapewnia mechaniczne mocowanie |
| Polaryzowane piny | Oznaczenie polaryzacji pinów wskazuje prawidłową orientację |
| Rodziny produktów na napięcie mieszane | Ta sama specyfikacja częstotliwości rezonansowej w wariantach 3 V, 5 V i 12 V |
| Montaż w wysokiej temperaturze | Obudowa PBT kompatybilna z lutowaniem na fali w temperaturze 255°C i lutowaniem ręcznym w temperaturze 360°C zgodnie ze specyfikacją |
Poproś o próbkę, aby ocenić ciśnienie akustyczne, pobór prądu i kompatybilność pinów w docelowej aplikacji.
Specyfikacje aktywnego brzęczyka elektromagnetycznego 9650 definiują następujące testy niezawodności:
Przechowywanie w wysokiej temperaturze — 48 godzin w temperaturze +80 ± 2 °C, przed badaniem przywrócić do temperatury pokojowej na 2 godziny
Przechowywanie w niskiej temperaturze — 48 godzin w temperaturze -30 ± 2 °C, przed badaniem przywrócić do temperatury pokojowej na 2 godziny
Cykliczne zmiany temperatury — 5 cykli: ekspozycja -30°C 30 min, ekspozycja +80°C 30 min; przywrócić do temperatury pokojowej na 2 godziny przed badaniem
Test upadku — pozycja pozioma, swobodny spadek z płyty z twardego drewna o grubości 75 cm na 10 mm, 3 upadki; sprawdź wygląd i zmierz wydajność elektryczną
Test wibracyjny — 10–55 Hz, amplituda 1,0 mm, osie XYZ, łącznie 0,5 godziny; czas przemiatania od 10 do 55 Hz i z powrotem przy pojedynczej amplitudzie 1,0 mm wynosi 1 minutę
Test wilgotności — 48 godzin w temperaturze 50 ± 5 °C / 90–95% RH, przed badaniem przywrócić do temperatury pokojowej na 2 godziny
Odporność cieplna lutu — zanurz przewody w roztopionym lutowiu o temperaturze 250 ± 5 °C na 10 ± 0,5 sekundy, korpus w odległości 2,0 mm od lutu
Uwaga: wszystkie warunki testowe są zgodne ze specyfikacją produktu MEIDI 9650 Electromagnetic Active Buzzer z dnia 2023-11-07. Skontaktuj się z MEIDI, aby uzyskać szczegółowe informacje na temat protokołu testu produkcyjnego i rzeczywistych danych z testu partii.
1. Jak wybrać pomiędzy HNT-9650-03, HNT-9650-05 i HNT-9650-12?
Wybór zależy od dostępnego napięcia zasilania DC. HNT-9650-03 (1,5–4,5 V) nadaje się do systemów logicznych 3,3 V i projektów mikrokontrolerów niskiego napięcia. HNT-9650-05 (3–7 V) pasuje do logiki przemysłowej 5 V i standardowych napięć sterujących urządzeniami. Zasilacz HNT-9650-12 (8–16 V) przeznaczony jest do zasilania przemysłowych magistral sterujących i zasilaczy systemów bezpieczeństwa 12 V. Wszystkie trzy warianty mają tę samą specyfikację częstotliwości rezonansowej 2700 ± 300 Hz i tę samą specyfikację minimalnego ciśnienia akustycznego.
2. Czy mogę używać HNT-9650-03 w systemie 5 V lub HNT-9650-12 w systemie 24 V?
Niezalecane. Maksymalne napięcie robocze HNT-9650-03 wynosi 4,5 V; zastosowanie napięcia 5 V stwarza ryzyko przekroczenia określonego zakresu roboczego. Maksymalne napięcie robocze HNT-9650-12 wynosi 16 V; zastosowanie napięcia 24 V grozi uszkodzeniem cewki. W przypadku systemów o napięciu spoza określonych zakresów roboczych należy zastosować regulator napięcia lub rezystor szeregowy, aby przyłożone napięcie mieściło się w granicach znamionowych wariantu. Skontaktuj się z MEIDI, aby uzyskać szczegółowe zalecenia dotyczące obwodu.
3. Jaka jest różnica pomiędzy brzęczykami aktywnymi i pasywnymi i dlaczego warto wybrać aktywne?
Aktywny brzęczyk zawiera zintegrowany obwód oscylatora, który generuje dźwięk po przyłożeniu napięcia stałego. Pasywny brzęczyk wymaga zewnętrznego sygnału prądu przemiennego (zwykle fali prostokątnej lub PWM) o częstotliwości rezonansowej, aby wytworzyć dźwięk. Aktywna konstrukcja serii MEIDI HNT-9650 eliminuje potrzebę stosowania zewnętrznych obwodów napędowych, generowania PWM lub zaangażowania mikrokontrolera.
4. Czy piny serii HNT-9650 są kompatybilne z innymi brzęczykami z otworem przelotowym 9 mm lub 12 mm?
HNT-9650-03 i HNT-9650-12 mają korpus o średnicy 9,6 mm; HNT-9650-05 ma korpus o średnicy 9,0 mm. W przypadku bezpośredniej wymiany istniejących brzęczyków z otworami przelotowymi należy sprawdzić średnicę, skok i polaryzację styków w stosunku do oryginalnego układu PCB. Skontaktuj się z MEIDI w celu weryfikacji powiązania z konkretnymi, starszymi numerami części.
5. Jaki proces lutowania jest zalecany dla serii HNT-9650?
Specyfikacja produktu określa lutowanie na fali (255 ± 15 °C, 4–6 sekund) i lutowanie ręczne (360 ± 10 °C, 2–5 sekund) jako zalecane procesy, oznaczone symbolami ★. Dozwolone jest lutowanie rozpływowe (szczytowa temperatura 245 ± 15°C, 3 sekundy, podgrzewanie wstępne do 180°C 40–70 sekund) z maksymalnie 3 przejściami. Materiał obudowy PBT został wybrany pod kątem zgodności z tymi profilami temperatur. W przypadku zautomatyzowanego montażu na dużą skalę zalecaną metodą jest lutowanie na fali. W przypadku prac naprawczych i prototypowych dopuszczalne jest lutowanie ręczne w określonych granicach temperaturowych i czasowych.
1. Nie przykładaj napięcia przekraczającego określony zakres napięcia roboczego.
2. Ten produkt ma otwartą konstrukcję i nie spełnia wymagań w zakresie wodoodporności ani wycieku kleju.
3. Długotrwałe użytkowanie w środowisku z żrącym gazem może spowodować korozję elementów brzęczyka i uniemożliwić jego prawidłowe działanie.

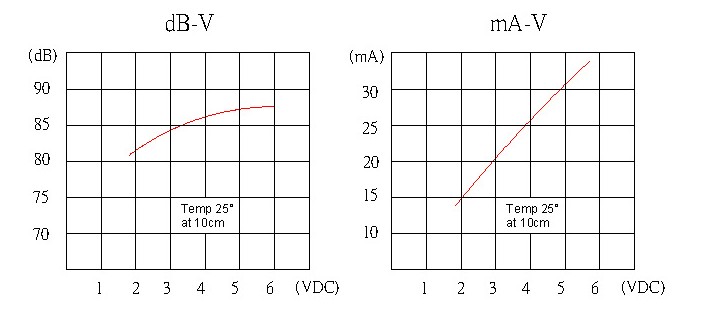

4. Ciśnienie akustyczne brzęczyka będzie się zmieniać w zależności od przyłożonego napięcia lub prądu; upewnij się, że napięcie lub prąd roboczy spełniają wymagania specyfikacji.
5. Unikaj umieszczania przegrody przed otworem dźwiękowym lub zakrywania go, ponieważ może to prowadzić do niestabilnej pracy.

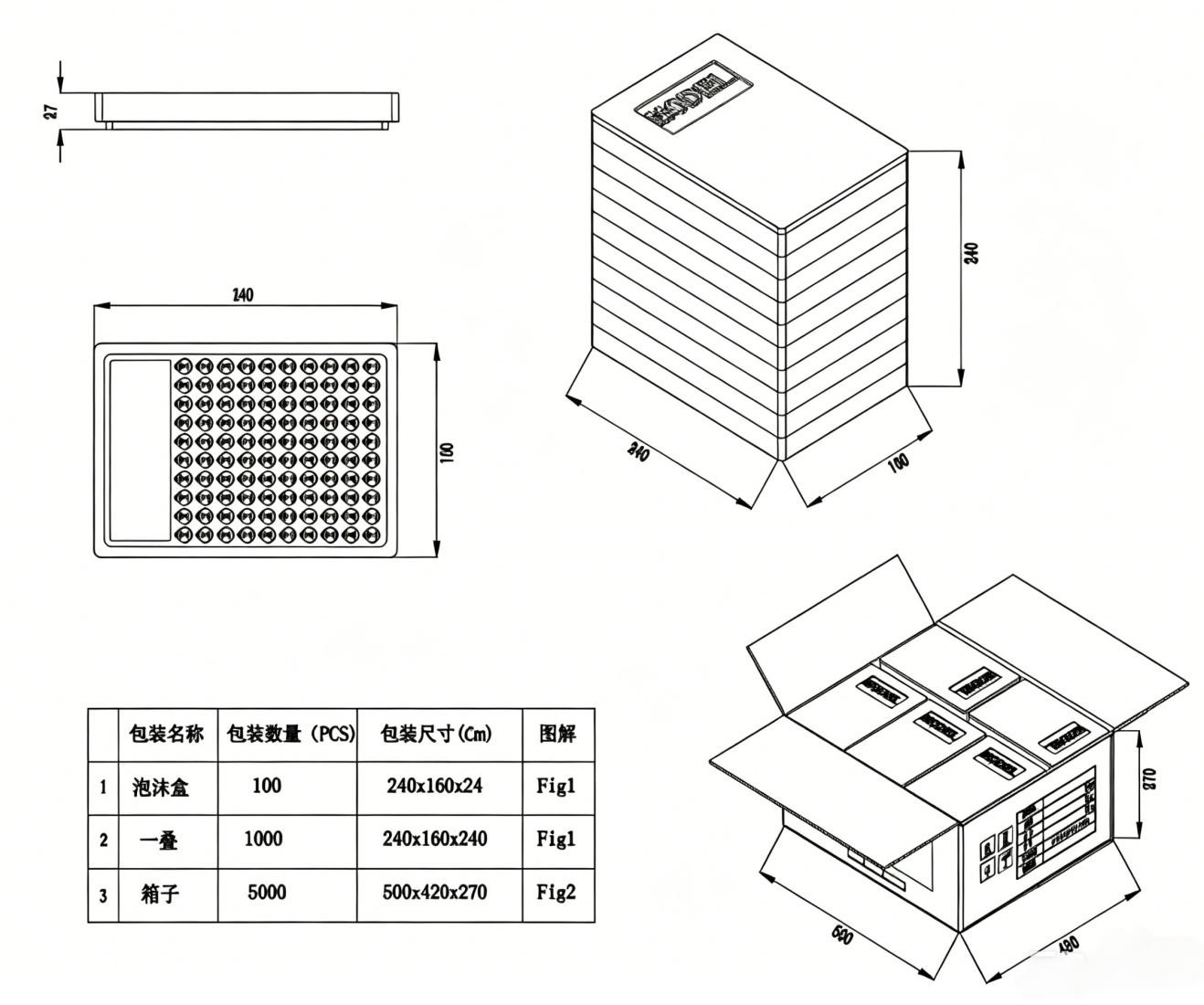

6. Brzęczyk należy przechowywać w odpowiednim opakowaniu, aby uniknąć wilgoci, rdzy i utleniania końcówek pinów.
W celu weryfikacji powiązań ze starszymi brzęczykami przelotowymi, arkuszami danych serii, przykładową oceną wariantów napięcia lub niestandardowymi konfiguracjami przewodów, należy skontaktować się z inżynierią aplikacji MEIDI.
