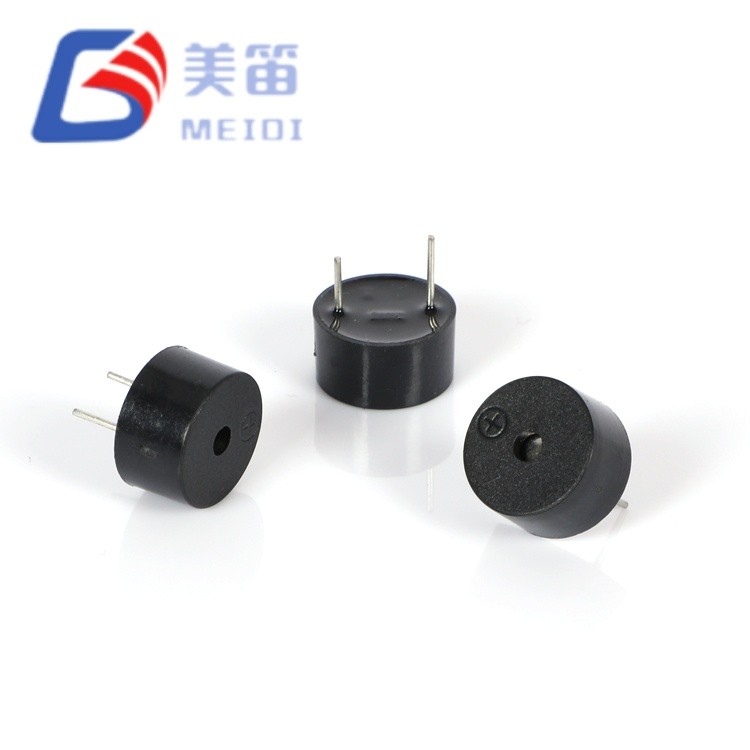

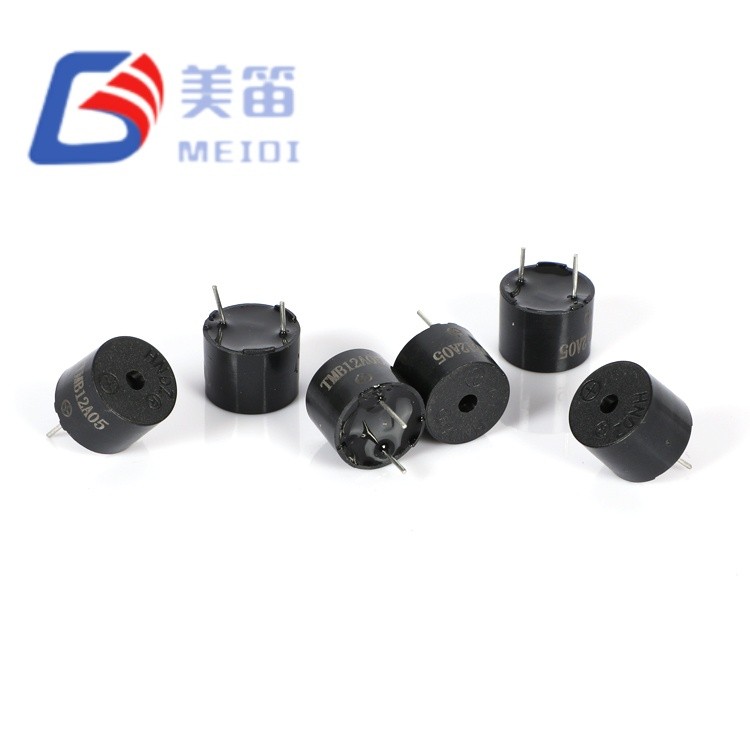

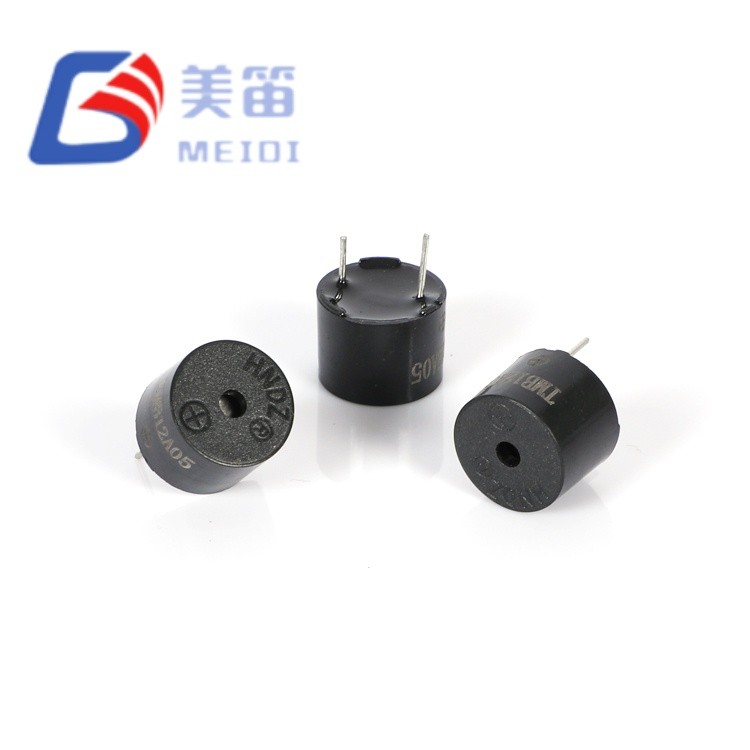

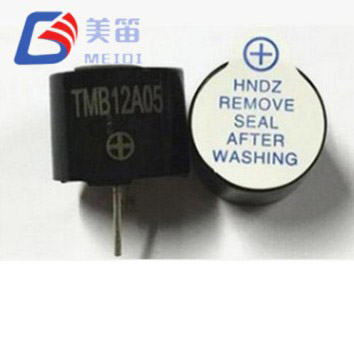

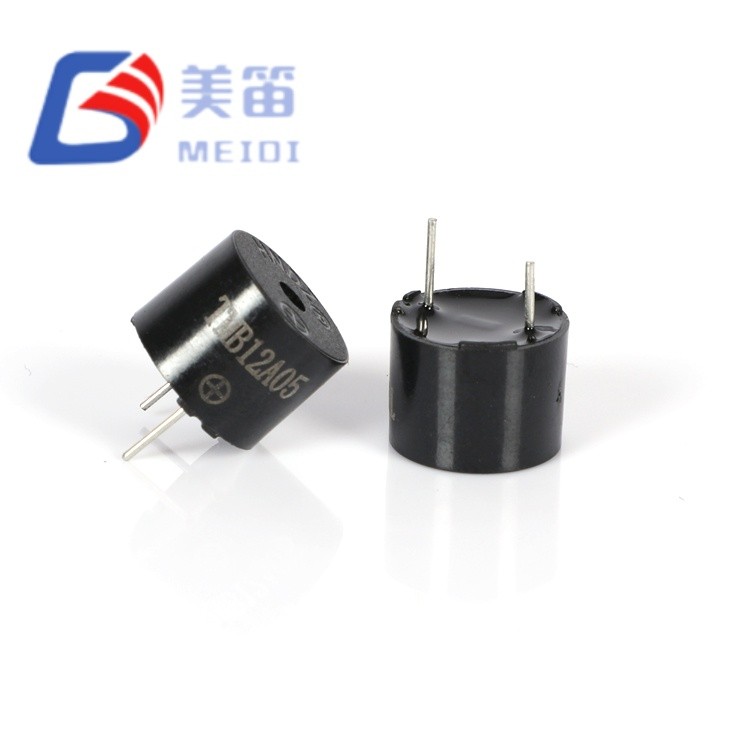

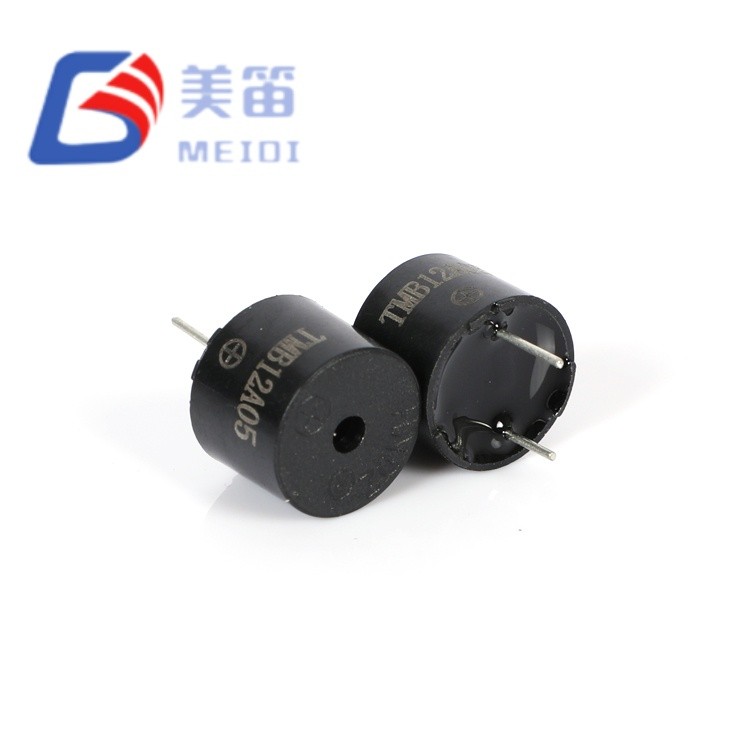

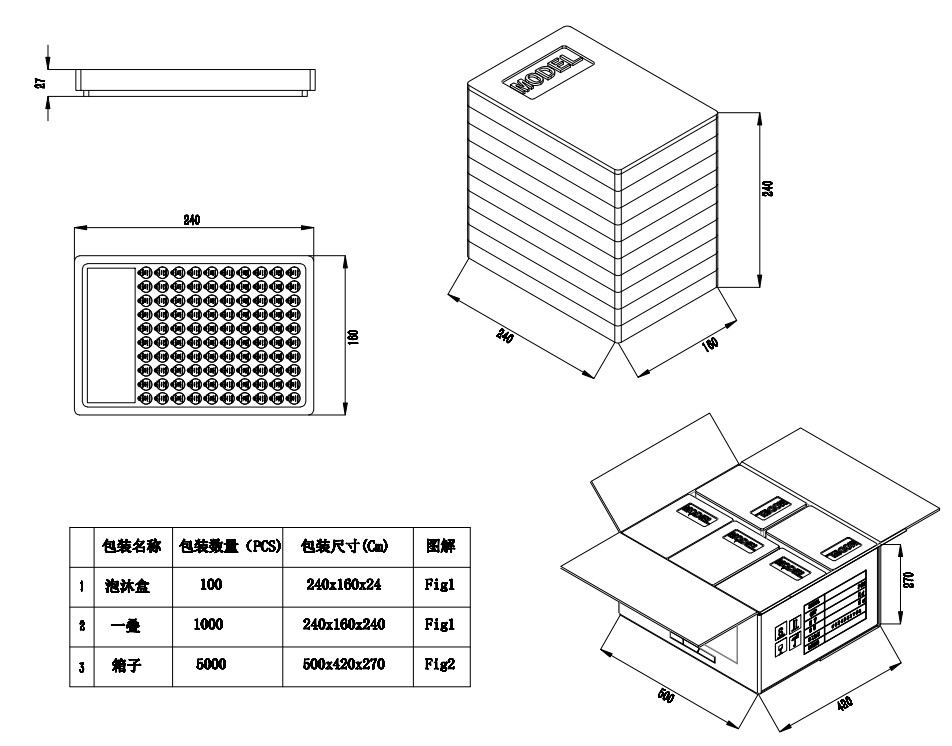

TMB12A03 Aktywny brzęczyk elektromagnetyczny

Zaprojektowany do zastosowań, w których słyszalność akustyczna ma kluczowe znaczenie, TMB12A03 zapewnia zmierzone poziomy ciśnienia akustycznego w zakresie 96,4–98,7 dB przy niewielkiej powierzchni 12 mm. Jego powiększona wnęka o średnicy 9,5 mm — najwyższa w rodzinie aktywnych brzęczyków MEIDI o średnicy 12 mm — maksymalizuje efektywność rezonansu Helmholtza, wytwarzając dźwięk o niskiej częstotliwości 2400 Hz, który przecina hałas otoczenia przemysłowego bez konieczności stosowania większych architektur brzęczyków magnetycznych.

Wyprodukowany w zakładzie MEIDI w Jiangsu, ten aktywny brzęczyk z otworem przelotowym 5 V działa w zakresie 3–7 V, obsługując magistrale logiczne 5 V, krzywe rozładowania akumulatorów litowo-jonowych i systemy akumulatorów latarniowych 6 V bez dodatkowej regulacji. Zintegrowany oscylator eliminuje zewnętrzne generowanie PWM, a czarna obudowa PBT wytrzymuje lutowanie na fali w temperaturze 255°C i ciągłą pracę w zakresie od -20°C do +70°C. Każde urządzenie przechodzi w 100% zautomatyzowaną weryfikację SPL i prądu, a przykładowe dane pokazują ścisłe grupowanie parametrów (SPL 96,4–98,7 dB, prąd 21,8–24,1 mA, częstotliwość 2400 ± 300 Hz).

Podstawowe środowiska aplikacji

Systemy alarmowe dla przemysłu ciężkiego – powiadomienia o zatrzymaniu awaryjnym, ostrzeżenia o ruchu dźwigu i alarmy dotyczące działania prasy w środowiskach o poziomie hałasu otoczenia przekraczającym 85 dB, gdzie słyszalność wymagana jest przez przepisy o wysokim SPL

Kabiny pojazdów użytkowych – ostrzeżenia o zapięciu pasów bezpieczeństwa, powiadomienia o uchylonych drzwiach i sygnały dźwiękowe o bliskości cofania w ciężarówkach, autobusach i sprzęcie budowlanym, gdzie hałas silnika maskuje konwencjonalne brzęczyki

Automatyzacja magazynów i logistyki – alarmy o zakończeniu kompletacji, ostrzeżenia o kolizjach pojazdów AGV i sygnały o awariach przenośników w wysoko położonych centrach dystrybucyjnych ze znacznym pogłosem akustycznym

Kabiny maszyn rolniczych – alarmy o położeniu narzędzi, wskaźniki usterek hydraulicznych i ostrzeżenia o poziomie ziarna w zbiornikach w ciągnikach i kombajnach narażonych na hałas silnika i narzędzia

Systemy bezpieczeństwa publicznego i systemy ewakuacyjne – dźwiękowe powiadomienie o alarmie pożarowym, alarmy o włamaniu do obwodu i dźwięki powiadomień masowych w budynkach komercyjnych wymagających progów SPL zgodnych z przepisami

Przedziały silników okrętowych — alarmy pomp zęzowych, powiadomienia o awariach układu chłodzenia i sygnały dźwiękowe o usterkach generatora w środowiskach morskich o wysokim poziomie hałasu i dużej wilgotności

Produkcja i zapewnienie jakości – od naszej fabryki po Twój projekt

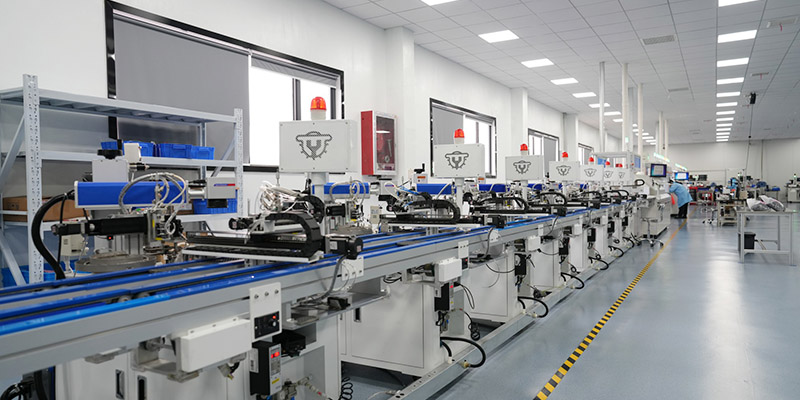

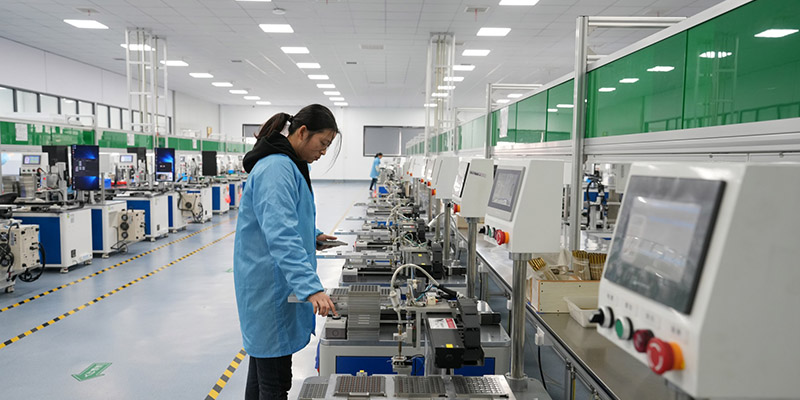

MEIDI produkuje TMB12A03 na dedykowanych liniach montażowych z otworami przelotowymi wyposażonymi w zautomatyzowany sprzęt do nawijania, lutowania i hermetyzacji. Nasza baza produkcyjna w Jiangsu przestrzega protokołów zarządzania jakością ISO 9001 i obejmuje inspekcje w trakcie procesu na każdym krytycznym etapie – uzwojenia cewki, montażu magnesu, strojenia oscylatora i końcowej hermetyzacji.

Każda partia produkcyjna przechodzi rygorystyczną walidację:

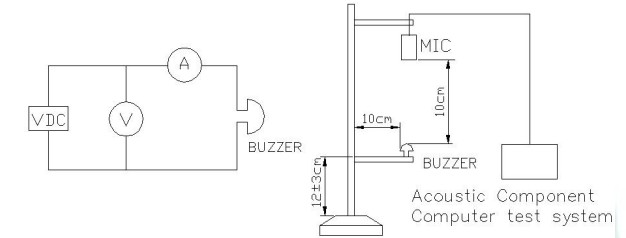

Weryfikacja spójności akustycznej – test 100% SPL przy napięciu znamionowym; partia próbek 96,4–98,7 dB z typowym rozrzutem <2 dB

Kontrola stabilności częstotliwości – próbkowanie statystyczne przy 2400 Hz ±12,5%; wszystkie próbki w zakresie 2370–2430 Hz

Walidacja poboru prądu – maksymalnie ≤30mA; średnia próbki 22,9 mA z odchyleniem standardowym 0,8 mA

Przechowywanie w wysokiej temperaturze – 48 godzin w temperaturze +80±2℃; pełne przywrócenie parametrów po 2-godzinnej stabilizacji otoczenia

Przechowywanie w niskiej temperaturze – 48 godzin w temperaturze -30±2℃; zweryfikowana aktywacja zimnego rozruchu przy minimum 3 V

Cykliczny szok termiczny – 5 cykli w zakresie od -30 ℃ do +80 ℃ z 30-minutowym czasem przebywania w każdym ekstremum

Walidacja naprężeń mechanicznych – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łączny czas 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)

Odporność na wilgoć – 48 godzin przy 50±5℃ / 90–95% RH, następnie 2-godzinny powrót do zdrowia i charakterystyka elektryczna

Odporność na ciepło lutowania – 250±5℃ przez 10±0,5 sekundy przy odstępie korpusu od lutu wynoszącym 2,0 mm

Dostępne certyfikaty: RoHS, REACH i UL94 V-0 dla obudowy PBT. W przypadku instalacji o kluczowym znaczeniu dla bezpieczeństwa, na żądanie może zostać dostarczona dokumentacja zgodności z normą IEC 60950-1.

Często zadawane pytania dotyczące inżynierii — praktyczne wskazówki dla projektantów systemów

P1: Jak częstotliwość 2400 Hz TMB12A03 wypada w porównaniu z alternatywnymi częstotliwościami 2700 Hz i 4 kHz w rzeczywistych warunkach hałasu?

Częstotliwość rezonansowa 2400 Hz działa poniżej typowego zestawu elektromagnetycznego brzęczyka przy 2700 Hz i znacznie poniżej obszaru 4 kHz, w którym wiele zasilaczy impulsowych i elektroniki cyfrowej generuje emisje. W środowisku przemysłowym i samochodowym hałas otoczenia pochodzący z wentylatorów chłodzących, pomp hydraulicznych i harmonicznych silnika ma tendencję do koncentracji powyżej 3 kHz. Niższa częstotliwość TMB12A03 często zapewnia lepszą słyszalność w tych ustawieniach, ponieważ zajmuje mniej zatłoczone pasmo widma. Dodatkowo niższe częstotliwości powodują zmniejszoną wiązkę kierunkową, poprawiając słyszalność poza osią w instalacjach na planie otwartym.

P2: Czy TMB12A03 może zastąpić brzęczyk magnetyczny z otworem przelotowym o średnicy 16 mm lub 23 mm w istniejącej konstrukcji?

W wielu przypadkach tak. Zmierzona moc wyjściowa 96,4–98,7 dB jest zbliżona lub większa od typowych brzęczyków magnetycznych 16 mm (95–100 dB), a jednocześnie zajmuje znacznie mniejszą powierzchnię 12 mm. Najważniejszą kwestią jest montaż: w TMB12A03 zastosowano standardowy rozstaw kołków z otworami przelotowymi 12 mm, który może nie pasować do wycięć 16 mm lub 23 mm. W przypadku zastosowań modernizacyjnych MEIDI udostępnia rysunki porównawcze wymiarów i może dostarczać rozwiązania podkładek adapterowych dla zamówień hurtowych. Interfejs elektryczny jest prostszy niż brzęczyki magnetyczne – nie jest wymagany żaden zewnętrzny oscylator, co zmniejsza liczbę komponentów i koszty montażu.

P3: Jaka jest praktyczna trwałość akustyczna przy ciągłej pracy przy napięciu 5 V w podwyższonej temperaturze?

Producent nie publikuje danych dotyczących żywotności ciągłej wykraczającej poza standardowe warunki testowe (96 godzin w temperaturze 25 ± 10 ℃ przy fali prostokątnej 1/2 cyklu pracy i 96 godzin przechowywania w wysokiej temperaturze w +85 ℃). Typowy pobór prądu wynoszący 21,8–24,1 mA mieści się w granicach wartości maksymalnej ≤30 mA, co minimalizuje samonagrzewanie. Aby zapewnić dłuższą żywotność w zastosowaniach z tonem ciągłym, zaleca się wdrożenie cyklu pracy (np. 1 sekunda włączenia, 4 sekundy wyłączenia). Wnęka o średnicy 9,5 mm zapewnia dodatkową masę termiczną w porównaniu z wariantami o niższym profilu, co może spowolnić wzrost temperatury. W celu oszacowania żywotności dla konkretnego zastosowania należy skontaktować się z inżynierem fabryki, podając napięcie robocze, cykl pracy i profil temperatury otoczenia.

P4: Czy wysokość 9,5 mm jest kompatybilna ze standardowymi obudowami brzęczyków i panelami przednimi o średnicy 12 mm?

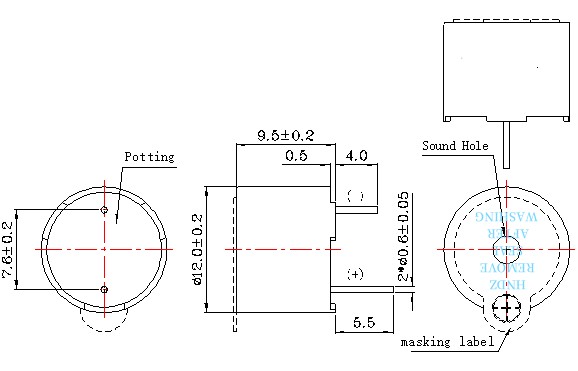

Średnica 12,0 mm odpowiada standardowym wycięciom w panelu przednim o średnicy 12 mm i układom PCB powszechnie stosowanym w brzęczykach z otworami przelotowymi. Wysokość 9,5 mm wymaga dodatkowego prześwitu w osi Z w porównaniu z wariantami 6,5 mm lub 7,5 mm – upewnij się, że obudowa zapewnia co najmniej 11 mm prześwitu nad płytką PCB, aby pomieścić element i zapewnić odstęp do lutowania. Do zastosowań o ograniczonej wysokości (≤8 mm) MEIDI oferuje alternatywne modele z niższymi profilami. Na życzenie udostępniamy pliki 3D STEP oraz wytyczne dotyczące integracji obudów.

P5: Jak działa TMB12A03, gdy jest zasilany napięciem poniżej 5 V, na przykład z akumulatora litowo-jonowego 3,7 V?

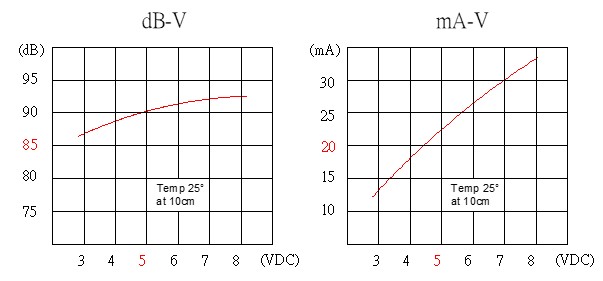

Przy 3,7 V SPL spada w porównaniu z napięciem odniesienia 5 V, ale pozostaje powyżej specyfikacji ≥85 dB – typowy SPL przy 3,7 V wynosi około 88–90 dB, w oparciu o dane charakteryzujące. Częstotliwość 2400 Hz pozostaje stabilna w zakresie 3–7 V dzięki zintegrowanej konstrukcji oscylatora. W zastosowaniach litowo-jonowych, gdzie koniec rozładowania 3,0 V musi nadal zapewniać słyszalny sygnał wyjściowy, TMB12A03 utrzymuje funkcjonalną moc wyjściową bez dodatkowego obwodu zwiększającego napięcie, dzięki czemu nadaje się do przenośnych alarmów i przyrządów ręcznych zasilanych bateryjnie.

P6: Jaka orientacja montażu jest zalecana w celu uzyskania maksymalnej wydajności akustycznej?

TMB12A03 emituje dźwięk głównie przez górny port akustyczny. Aby uzyskać maksymalny SPL, upewnij się, że port nie jest zasłonięty i jest skierowany w zamierzonym kierunku odsłuchu. Montaż na spodniej stronie płytki drukowanej lub z portem skierowanym w stronę twardej powierzchni spowoduje tłumienie sygnału wyjściowego. W przypadku zastosowań wymagających pokrycia 360 stopni należy rozważyć wiele jednostek lub powierzchnie odblaskowe. Inżynieria aplikacji MEIDI może zapewnić wsparcie w zakresie symulacji akustycznej dla konkretnej geometrii obudowy.
