Wbudowany obwód napędowy — bezpośrednio podaje napięcie stałe; nie jest wymagany zewnętrzny oscylator, timer PWM ani tranzystor sterujący
Architektura z rozszerzoną wnęką 7,5 mm — o 15% większa objętość wewnętrzna niż odpowiedniki 6,5 mm, zwiększa wydajność rezonansową Helmholtza i szczytowy SPL
Empirycznie zweryfikowana moc wyjściowa 89,6–93,2 dB — średnia próbki 91,5 dB, zapewniająca o 1,1 dB wyższy SPL niż warianty kompaktowe przy porównywalnym poborze prądu
Szeroki zakres roboczy 2–5 V — obejmuje krzywe rozładowania litowo-jonowego (3,0–4,2 V), regulowaną logikę 3,3 V i tolerancję stanów przejściowych 5 V
Prąd ≤30 mA przy 3 V — wydajna konwersja energii dzięki rozszerzonej geometrii wnęki umożliwia głośniejszy sygnał wyjściowy bez zwiększonego obciążenia mocy

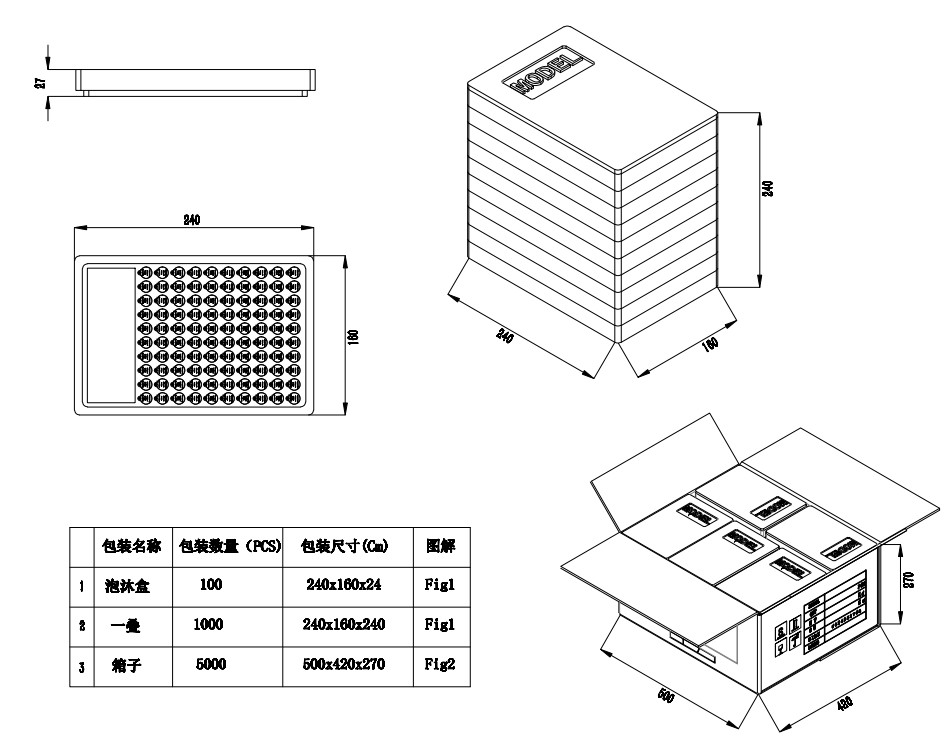

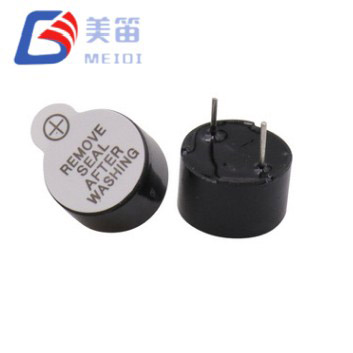

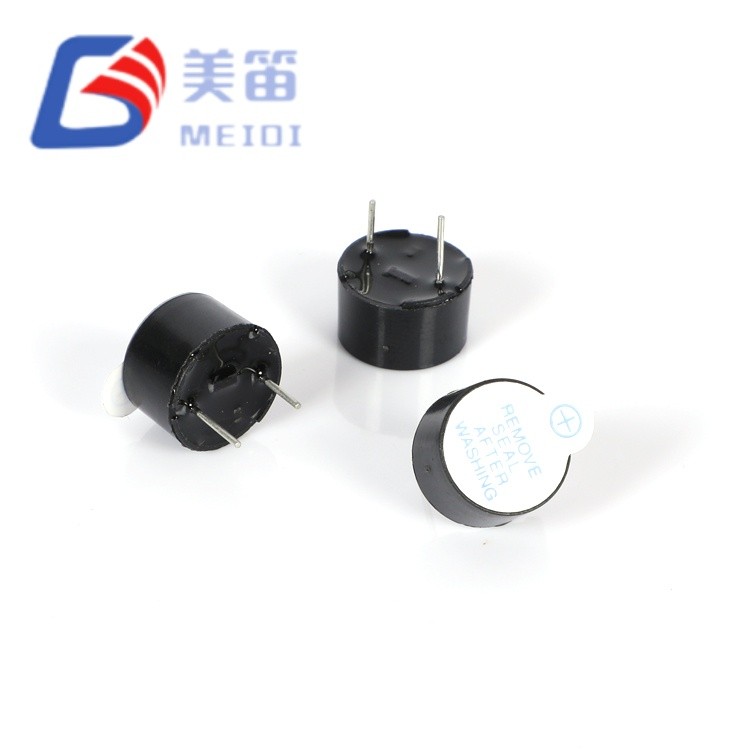

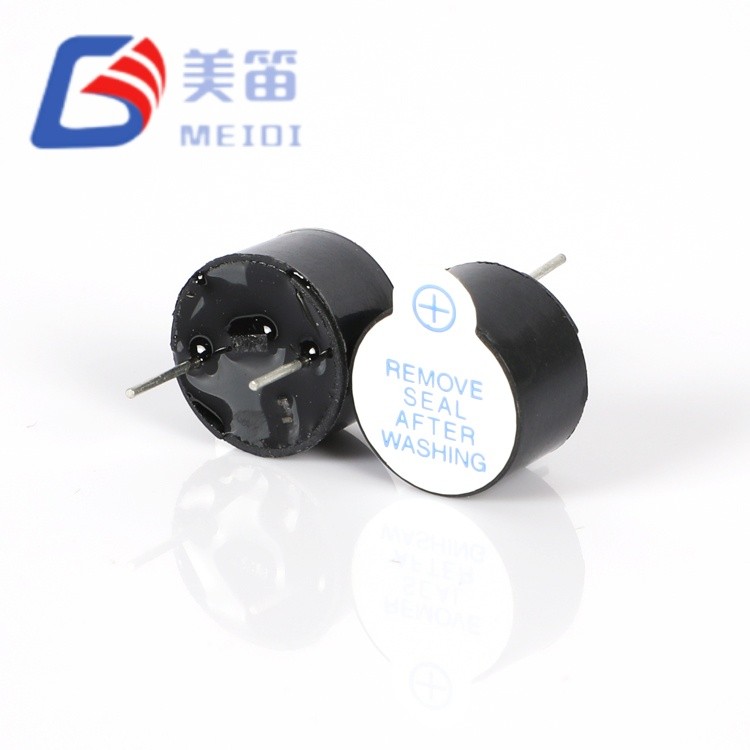

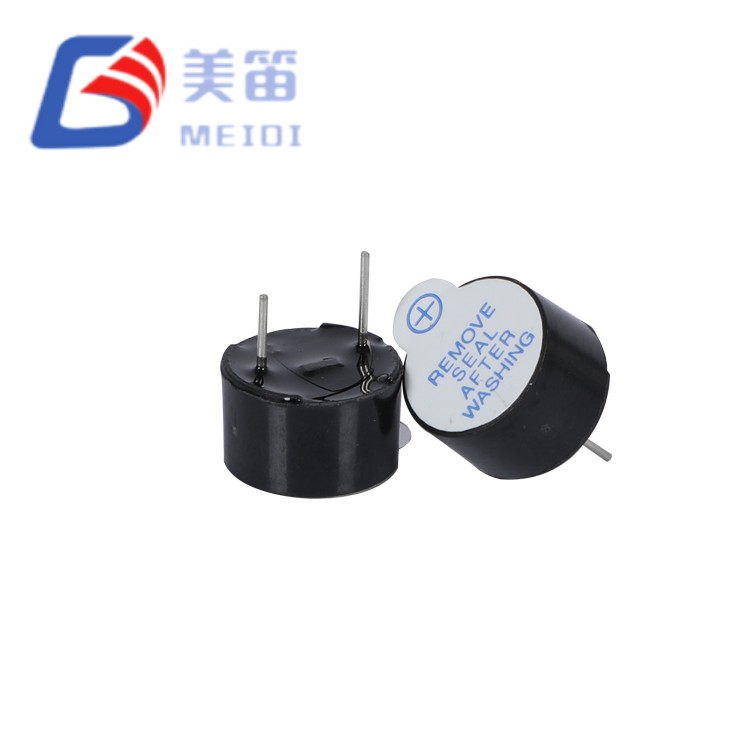

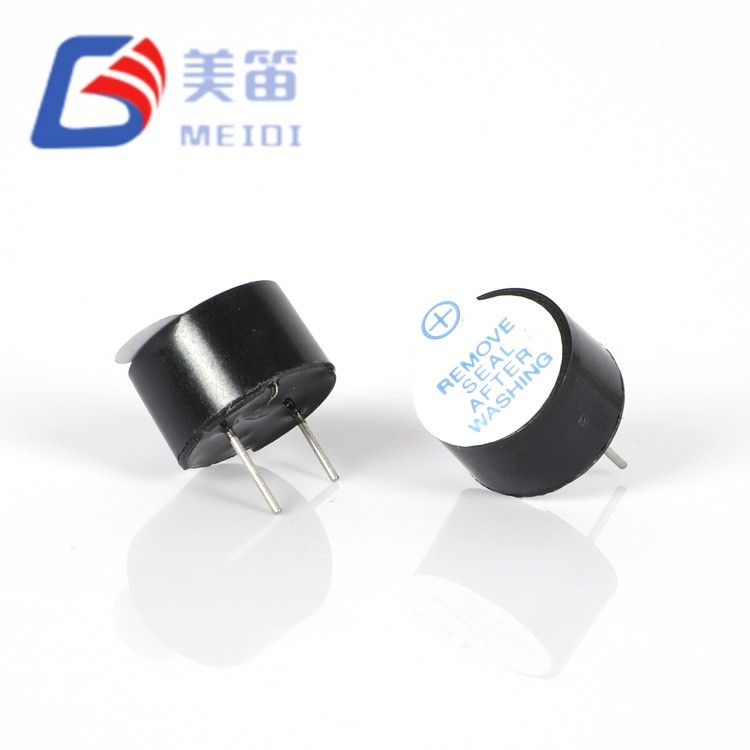

Czarna obudowa z PBT — przystosowana do lutowania na fali w temperaturze 255°C i pracy ciągłej od -20°C do +70°C
Uchwyt do montażu PCB brzęczyka elektromagnetycznego 5 V uwzględnia specyficzne ograniczenia inżynierii akustycznej: kompromis pomiędzy prześwitem osi Z PCB a sygnałem dźwiękowym w aktywnych brzęczykach z otworami przelotowymi. Ten elektromagnetyczny aktywny brzęczyk o wymiarach 12,0 × 7,5 mm 3 V z otworem przelotowym zajmuje tę samą średnicę 12 mm, co kompaktowe warianty 6,5 mm, zapewniając jednocześnie mierzalnie wyższe ciśnienie akustyczne dzięki powiększonej wewnętrznej komorze rezonansowej.
Dodatkowa wysokość wnęki wynosząca 1,0 mm działa jak przedłużony rezonator Helmholtza, zwiększając skuteczność sprzęgania akustycznego przy częstotliwości roboczej 2700 Hz. Przykładowe dane testowe potwierdzają tę korzyść inżynieryjną: HMB1275-03B wytwarza 89,6–93,2 dB (średnio 91,5 dB) w porównaniu do 87,0–92,0 dB (średnio 90,4 dB) w przypadku odpowiedników 6,5 mm — średnia poprawa o 1,1 dB, co odpowiada około 1,3-krotnemu wzrostowi mocy akustycznej w ujęciu logarytmicznym. Co najważniejsze, wzmocnienie to osiąga się przy porównywalnym poborze prądu (średnia próbki 22,9 mA w porównaniu z 23,1 mA), co wskazuje na lepszą wydajność konwersji elektroakustycznej, a nie po prostu zwiększony pobór mocy.
Ta przewaga w zakresie wydajności ma znaczenie w dwóch kontekstach: w konstrukcjach zasilanych bateryjnie, w których każdy miliamper wpływa na czas pracy, oraz w obudowach z ograniczeniami termicznymi, w których zmniejszone straty rezystancyjne w cewce przekładają się na niższe temperatury pracy i dłuższą żywotność komponentów. Minimalne napięcie robocze 2 V obsługuje scenariusze ostrzegające o niskim poziomie naładowania baterii; maksimum 5 V obsługuje systemy ze zmniejszoną tolerancją regulatora.
Konstrukcja z otworami przelotowymi z czarną obudową PBT zapewnia mechaniczną retencję i stabilność termiczną podczas lutowania na fali, ręcznej przeróbki i długotrwałych wibracji przemysłowych. Konfiguracja pinów spolaryzowanych zapobiega błędom instalacji napięcia wstecznego w środowiskach serwisowych.
Seria HMB1275 jest dostępna w wielu wariantach napięcia i konfiguracji --- 3 V (HMB1275-03B), 5 V z pierścieniem magnetycznym 65 mm lub 95 mm (HMB1275-05B), wersje z bocznym wyjściem dźwiękowym 5 V i 12 V (HMB1275-05C / HMB1275-12C) i 24 V z wzmocnionym wyjściem ≥90 dB (HMB1275-24B) --- wszystkie mają te same wymiary 12,0 × 7,5 mm, czarną obudowę z PBT i platformę do montażu z otworami przelotowymi, co zapewnia ujednolicony układ PCB i zarządzanie łańcuchem dostaw.
Rozszerzona architektura wnęki 7,5 mm — powiększona objętość rezonatora Helmholtza zwiększa efektywność akustyczną przy 2700 Hz bez zwiększania powierzchni PCB
Zweryfikowany wzrost efektywności elektroakustycznej — średnia próbki 91,5 dB przy 22,9 mA w porównaniu z 90,4 dB przy 23,1 mA dla wariantów 6,5 mm; wyższy SPL na miliamper zmniejsza zużycie baterii
Wbudowany oscylator z szeroką tolerancją napięcia – działa w zakresie 2–5 V bez dryftu częstotliwości; stabilna moc wyjściowa 2700 Hz na krzywych rozładowania litowo-jonowego
Niskoprądowy napęd bezpośredni — ≤30 mA przy 3 V umożliwia bezpośrednie połączenie MCU GPIO w wielu zastosowaniach, eliminując zewnętrzny stopień sterownika
Kotwa mechaniczna z otworem przelotowym — mocowanie ołowiu przez płytkę PCB wytrzymuje ciągłe wibracje i cykle termiczne, lepiej niż alternatywne rozwiązania do montażu powierzchniowego
Odporna na naprawy obudowa z PBT — przystosowana do szczytowej temperatury lutowania na fali 255°C i lutowania ręcznego 360°C; utrzymuje stabilność wymiarową w całym zakresie pracy
| Parametr | Wartość | Notatki |
| Napięcie znamionowe | 3 V (prąd stały) | Nominalny punkt pracy |
| Napięcie robocze | 2 – 5 V (prąd stały) | Ciągły zakres funkcjonalny |

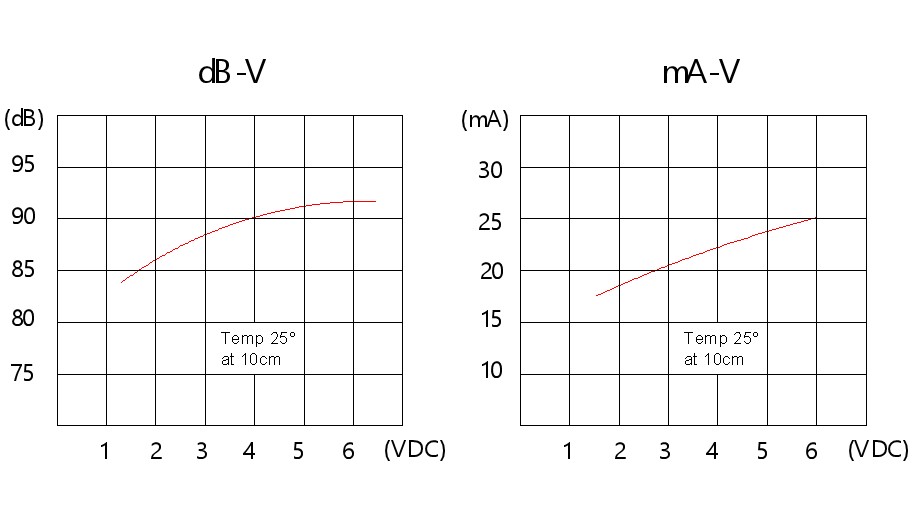

| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 3 V, wolne pole; zakres próbkowania 89,6–93,2 dB |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Naprawiane przez wewnętrzny oscylator |
| Prąd operacyjny | ≤ 30 mA | Przy 3 V; zakres próbkowania 21,3–24,6 mA |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |

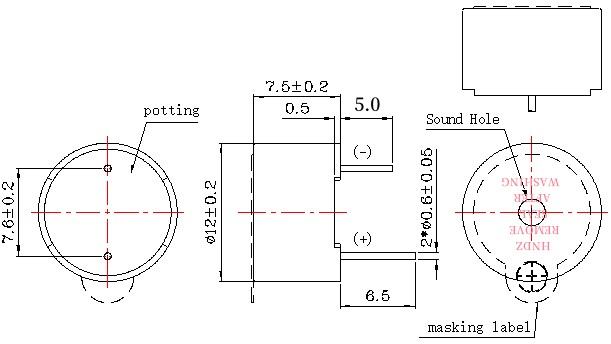

| Wymiar (średnica × wys.) | 12,0 × 7,5 mm | Tylko ciało; Rozszerzona wnęka 7,5 mm |
| Waga | 1,7 g | Typowy |
| Materiał obudowy | Czarny PBT | Ocena UL94 V-0 |
| Typ mocowania | Otwór przelotowy | Lutowanie na fali/ręczne |
| Temperatura lutowania (fala) | 255 ± 15 ℃ | Zalecane 4–6 sekund |
| Temperatura lutowania (ręczna) | 360 ± 10 ℃ | Zalecane 2–5 sekund |
| Temperatura lutowania (rozpływ) | 245 ± 15 ℃ | 180 ℃ rozgrzewanie 40–70 s; 245 ℃ 3 s; maksymalnie 3 przejścia |
Uchwyt do montażu PCB brzęczyka elektromagnetycznego 5 V ma identyczne parametry elektryczne jak HMB1206-03 (zakres roboczy 3 V, 2–5 V, ≤30 mA, 2700 Hz), z wydłużoną wysokością wnęki 7,5 mm zapewniającą tę samą gwarancję specyfikacji ≥85 dB. Aby uzyskać zmierzone dane przykładowe w konkretnym środowisku aplikacji, skontaktuj się z inżynierem ds. zastosowań fabrycznych:
| Metryczny | HMB1206-03 (6,5mm) | HMB1275-03B (7,5 mm) | Poprawa |
| Przykładowy zakres SPL | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB maks., +1,2 dB min |
| Przykładowa średnia SPL | 90,4 dB | 91,5 dB | +1,1 dB |
| Przykładowy zakres prądu | 21,5–25,0 mA | 21,3–24,6 mA | Porównywalny |
| Przykładowa średnia prądu | 23,1 mA | 22,9 mA | -0,2 mA |
| Efektywność akustyczna (dB/mA) | 3.91 | 3.99 | +2,0% |
Poprawa SPL o 1,1 dB przy równoważnym poborze prądu wskazuje, że powiększona wysokość wnęki zwiększa odporność na promieniowanie akustyczne – połączenie pomiędzy wibrującą membraną a otaczającym powietrzem – zamiast po prostu zwiększać wychylenie membrany. Jest to preferowany wynik inżynieryjny: wyższa moc wyjściowa bez zwiększonego zużycia energii lub nagrzewania cewki.
Dla projektantów systemów ten wzrost wydajności przekłada się na:
Dłuższa żywotność baterii w zastosowaniach przenośnych (ta sama odczuwalna głośność, niższy średni prąd)
Zmniejszone naprężenia termiczne w obwodzie cewki i oscylatora (niższe straty rezystancyjne)
Większy margines projektowy — maksymalnie 93,2 dB zapewnia zapas o 8,2 dB powyżej specyfikacji ≥85 dB, kompensując spadki napięcia, starzenie się i przeszkody akustyczne
Systemy zarządzania magazynem — alerty o zakończeniu kompletacji, potwierdzenia skanowania zapasów i ostrzeżenia o bliskości wózka widłowego w środowiskach z wysokimi sufitami, gdzie liczy się odległość propagacji dźwięku
Sprzęt medyczny przy łóżku pacjenta — alarmy pomp infuzyjnych, dźwięki systemu przywoływania pacjenta i powiadomienia o usterkach respiratora, w przypadku których klarowność tonów musi przebić się przez kliniczny hałas otoczenia
Komercyjne urządzenia kuchenne — liczniki czasu piekarnika, sygnały końca cyklu zmywarki i alarmy progów chłodzenia w środowiskach odbijających dźwięki
Automatyka rolnicza — alarmy klimatyczne w szklarni, dźwięki usterek systemu nawadniającego i powiadomienia licznika czasu karmienia zwierząt gospodarskich na otwartej przestrzeni lub w oborze
Przyrządy testowe i pomiarowe — dźwięki ciągłości multimetru, alarmy wyzwalania oscyloskopu i ostrzeżenia o ograniczeniach zasilania w zatłoczonych konfiguracjach laboratoryjnych
| Ograniczenie projektowe | Kompaktowe rozwiązanie 6,5 mm | Rozwiązanie rozszerzone 7,5 mm |
| Luz osi Z PCB ≤ 7,0 mm | Wymagany; żadnej alternatywy | Może przekraczać kopertę |
| Maksymalna moc akustyczna od podstawy 12 mm | Ograniczone objętością wnęki | +1,1 dB średni SPL przy powiększonym rezonatorze |
| Czas pracy baterii krytyczny | Wyższy prąd dla równoważnego SPL | Taki sam SPL, niższy prąd — lub głośniejszy przy tym samym prądzie |
| Obudowa uszczelniona termicznie | Koncentraty grzewcze wężownicowe | Zmniejszone straty rezystancyjne, niższa temperatura pracy |
| Margines starzenia i obniżania wartości znamionowych napięcia | Obcisły; minimalna specyfikacja | Nadwyżka 8,2 dB powyżej minimum ≥85 dB |
Wysokość 7,5 mm pozostaje kompatybilna z większością standardowych obudów i nie koliduje z typowymi konfiguracjami akumulatorów, wyświetlaczy lub ekranów ułożonych nad płytką drukowaną. W przypadku projektów, w których moc wyjściowa 6,5 mm jest marginalna, HMB1275-03B zapewnia ścieżkę ulepszenia akustycznego, która nie wymaga modyfikacji podstawy ani układu — jedynie dodatkowy prześwit w osi Z.
MEIDI produkuje uchwyt PCB do montażu brzęczyka elektromagnetycznego 5 V na dedykowanych liniach montażowych z otworami przelotowymi ze 100% zautomatyzowanymi testami elektrycznymi i weryfikacją akustyczną. Każda partia produkcyjna poddawana jest:
Weryfikacja spójności akustycznej — test 100% SPL przy napięciu znamionowym; partia próbek 89,6–93,2 dB z całkowitym rozrzutem 1,7 dB
Kontrola stabilności częstotliwości – próbkowanie statystyczne przy 2700 Hz ±11%; zakres próbkowania 2690–2721 Hz
Walidacja poboru prądu — maksymalnie ≤30 mA; średnia próbki 22,9 mA z rozrzutem 3,3 mA
Żywotność w wysokiej temperaturze — 1000 godzin przy +70 ℃ przy ciągłym monitorowaniu SPL
Cykliczny szok termiczny — 5 cykli od -30 ℃ do +80 ℃ z 30-minutowym czasem przebywania w każdym ekstremum
Lutowalność według J-STD-002 — kategoria 3, 260 ℃ równowaga zwilżania
Dostępne certyfikaty: RoHS, REACH, UL94 V-0 (materiał obudowy). Raporty zgodności z normą IEC 60950-1 dostępne na żądanie w przypadku zamówień hurtowych.
P1: Jak wypada HMB1275-03B w porównaniu z HMB1206-03 w tej samej aplikacji?
HMB1275-03B to bezpośrednie udoskonalenie akustyczne modelu HMB1206-03. Obydwa mają identyczne parametry elektryczne (zakres 3 V, 2–5 V, ≤30 mA, 2700 Hz) i średnicę podstawy 12,0 mm. Wysokość wnęki wynosząca 7,5 mm zapewnia o 1,1 dB wyższy średni SPL (91,5 dB w porównaniu z 90,4 dB) przy nieznacznie niższym poborze prądu (22,9 mA w porównaniu z 23,1 mA). Wybór zależy od prześwitu w osi Z: jeśli w obudowie zmieści się 7,5 mm, HMB1275-03B zapewnia doskonałą wydajność akustyczną przy zerowej powierzchni lub przeprojektowaniu obwodu.
P2: Czy wysokość 7,5 mm jest kompatybilna ze standardowymi obudowami brzęczyków 12 mm?
Tak. Średnica 12,0 mm odpowiada standardowym wycięciom w panelu przednim i układom PCB dla brzęczyków z otworami przelotowymi o średnicy 12 mm. Wysokość 7,5 mm mieści się w zakresie prześwitu większości obudów zaprojektowanych dla brzęczyków 9–12 mm. W przypadku zastosowań o ograniczonej wysokości (≤7,0 mm) należy zamiast tego ocenić HMB1206-03 (6,5 mm).
P3: Jakie jest zalecane napięcie robocze do ciągłego użytku przemysłowego?
Aby uzyskać optymalną stabilność akustyczną i trwałość cewki, należy pracować przy napięciu znamionowym 3 V lub w jego pobliżu. Podczas gdy zakres 2–5 V zapewnia funkcjonalną pracę niezależnie od krzywych rozładowania akumulatora i tolerancji regulatora, ciągła praca przy górnym limicie 5 V zwiększa naprężenie termiczne cewki. W przypadku zastosowań z dźwiękiem ciągłym 24 godziny na dobę, 7 dni w tygodniu, należy ocenić zarządzanie temperaturą obudowy, aby zapobiec gromadzeniu się ciepła wokół brzęczyka.
P4: Jakiego poziomu SPL można się spodziewać w rzeczywistym wdrożeniu?
Arkusz danych gwarantuje minimalne ciśnienie akustyczne ≥85 dB przy 3 VDC i 10 cm w wolnej przestrzeni. Pomiary partii próbek potwierdzają moc wyjściową do 93,2 dB w standardowych warunkach testowych, zapewniając margines projektowy powyżej minimum specyfikacji. Rzeczywisty SPL w systemie zależy od orientacji montażu, obciążenia akustycznego obudowy, stabilności napięcia oraz wszelkich kratek ochronnych i osłon przeciwpyłowych. Aby oszacować SPL dla konkretnego zastosowania, skontaktuj się z działem inżynierii aplikacji fabryki, podając szczegóły obudowy.
P5: Czy w przypadku zamówień hurtowych OEM dostępne są konfiguracje niestandardowe?
Skontaktuj się z działem sprzedaży przemysłowej MEIDI, aby omówić niestandardowe wymagania, w tym alternatywne geometrie wnęki, konfiguracje formowania wyprowadzeń, modyfikacje rozstawu pinów i kodowanie kolorami obudowy. Minimalne ilości zamówienia i czas realizacji różnią się w zależności od złożoności modyfikacji; złożyć wniosek o konfigurację OEM w celu wyceny i oceny wykonalności.
W sprawie cen hurtowych, niestandardowych konfiguracji wnęk, raportów dotyczących charakterystyki SPL lub integracji z projektem obudowy, skontaktuj się z działem sprzedaży przemysłowej MEIDI. Próbki inżynieryjne dostępne do oceny akustycznej w docelowym środowisku.
Inżynierowie aplikacji MEIDI zazwyczaj odpowiadają na zapytania techniczne w ciągu jednego dnia roboczego, przedstawiając uwagi dotyczące obwodów sterowników, wytyczne dotyczące integracji obudów i ceny hurtowe.
