Zaprojektowany do natywnej pracy na szynach 12 V DC, HNB09A12 zapewnia dźwięk alarmowy o natężeniu co najmniej 85 dB przy 2700 Hz bez konieczności regulacji napięcia lub zewnętrznych komponentów napędu. Jego zakres pracy 8–16 V obejmuje ugięcia zimnego wału korbowego w samochodach (do 8 V) i stany przepięciowe alternatora (do 16 V), co czyni go niezawodnym wyborem do systemów akcesoriów pojazdów, maszyn rolniczych, paneli morskich i przemysłowych modułów sterujących.

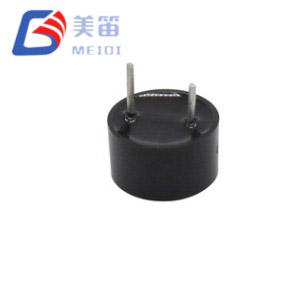

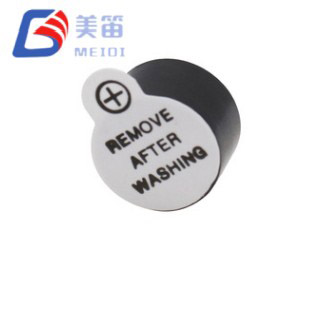

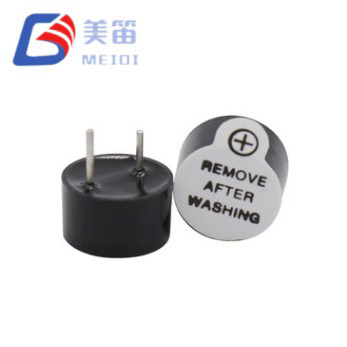

Ten aktywny brzęczyk o średnicy 9 mm, wyprodukowany w zakładzie MEIDI w Jiangsu, waży zaledwie 0,75 g, co zmniejsza obciążenie bezwładnościowe płytek PCB w środowiskach o wysokich wibracjach. Zintegrowany oscylator i konstrukcja z otworami przelotowymi eliminują zewnętrzne generowanie PWM i zapewniają solidne mechaniczne zakotwienie. Każda jednostka produkcyjna przechodzi 100% weryfikację akustyczną i elektryczną, a przykładowe dane pokazują SPL stale powyżej 87 dB i pobór prądu poniżej 27 mA przy 12 V.
| Parametr | Wartość |
| Napięcie znamionowe | 12 V prądu stałego |
| Zakres napięcia roboczego | 8–16 V prądu stałego |
| Poziom ciśnienia akustycznego | ≥ 85 dB |
| Częstotliwość rezonansowa | 2700 ± 300 Hz |
| Prąd operacyjny | ≤ 30 mA |
| Temperatura pracy | -20 ℃ ~ +70 ℃ |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ |

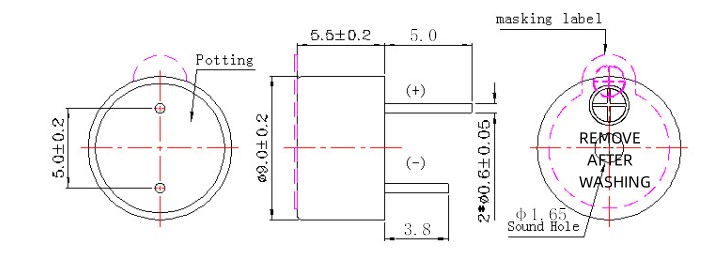

| Wymiary | 9,0 × 5,5 mm (średnica × wys.) |
| Waga | 0,75 g |

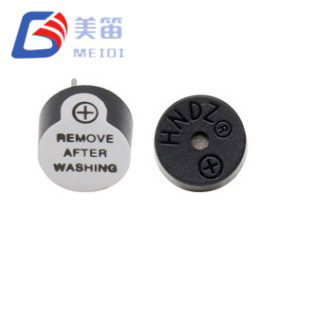

| Materiał obudowy | Czarny PBT |
| Typ mocowania | Otwór przelotowy |
Aktywny brzęczyk elektromagnetyczny 9 mm 5 V to samonapędzający się elektromagnetyczny brzęczyk aktywny, zaprojektowany dla architektur przemysłowych 12 V i 24 V. W przeciwieństwie do wariantów o niższym napięciu, które wymagają przetwornic buck lub dzielników rezystorowych ze standardowych szyn przemysłowych, ten elektromagnetyczny aktywny brzęczyk 12 V z otworem przelotowym łączy się bezpośrednio z akumulatorami samochodowymi, modułami we/wy PLC i morską dystrybucją energii bez pośredniej regulacji.
Minimalny próg działania 8 V zapewnia niezawodną aktywację podczas rozruchu silnika, gdy napięcie akumulatora może chwilowo spaść poniżej 10 V. Górny próg 16 V uwzględnia zdarzenia przepięcia alternatora i zapewnia rezerwę dla systemów 24 V z prostym rezystorem szeregowym. Ta odporność napięciowa eliminuje potrzebę stosowania aktywnych diod zaciskowych lub diod TVS w wielu instalacjach, upraszczając zestawienie komponentów i redukując punkty awarii.
Przy średnicy 9,0 mm i wysokości 5,5 mm HNB09A12 zajmuje kompaktową powierzchnię, która pasuje do starszych wycięć w panelach 9 mm i 12 mm. Jego masa wynosząca 0,75 g — około 56% lżejsza niż zamienniki o wymiarach 12 mm × 7,5 mm — zmniejsza naprężenia w złączach lutowniczych podczas wibracji i wstrząsów, co jest ważną zaletą w zastosowaniach w pojazdach i maszynach, gdzie często występuje zginanie płytek PCB.
Zintegrowany oscylator wytwarza stały ton 2700 Hz po zastosowaniu prądu stałego, uwalniając zegary PWM mikrokontrolera i eliminując zewnętrzne kondensatory taktujące. Czarna obudowa PBT wytrzymuje lutowanie na fali w temperaturze 255°C i ręczną obróbkę w temperaturze 360°C bez odkształceń, ułatwiając zarówno zautomatyzowany montaż, jak i naprawy w terenie.
Natywna kompatybilność z magistralą 12 V – działa bezpośrednio z samochodowych, przemysłowych i morskich systemów 12 V DC bez obwodów konwersji napięcia
Szeroki zakres wytrzymałości 8–16 V – toleruje spadki napięcia zimnego rozruchu, przepięcia alternatora i nieregulowane systemy 24 V z pasywnym spadkiem
Wbudowany oscylator ze stałą częstotliwością wyjściową 2700 Hz – nie jest wymagana alokacja pinów PWM MCU ani zewnętrzne komponenty taktowania
Ultralekka masa 0,75 g – minimalizuje obciążenie bezwładnościowe PCB w pojazdach i maszynach podatnych na wibracje
Kotwa mechaniczna z otworem przelotowym – mocowanie ołowiu przez płytę wytrzymuje długotrwałe wstrząsy i cykle termiczne
Odporna na naprawy obudowa PBT – przystosowana do lutowania na fali w temperaturze 255°C i ręcznej obróbki dodatkowej w temperaturze 360°C bez zniekształceń wymiarowych
| Parametr | Wartość | Warunki testu |
| Napięcie znamionowe | 12 V prądu stałego | Przy 25 ℃ |
| Napięcie robocze | 8–16 V prądu stałego | Ciągły |

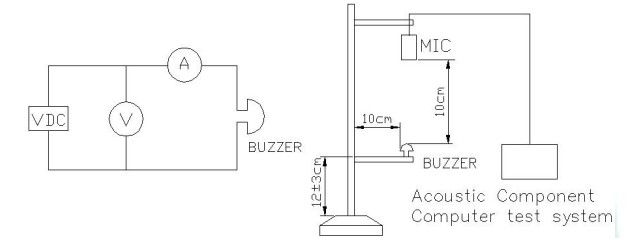

| Wyjście dźwięku | ≥ 85 dB | Przy 12 VDC, 10 cm, wolne pole |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Prąd operacyjny | ≤ 30 mA | Przy napięciu 12 V prądu stałego |
| Rezystancja cewki | ~400 Ω (typowo) | Przy 25 ℃, DC |
| Czas narastania | < 50 ms | Do 90% SPL |
| Wymóg | HNB09A12 Zaleta |
| Wyeliminuj regulator napięcia z magistrali 12V/24V | Natywne działanie 12 V; Zakres 8–16 V obejmuje rozładowanie akumulatora i przepięcie alternatora |
| Obniż koszty BOM w branży motoryzacyjnej produkowanej na dużą skalę | Nie jest wymagany układ scalony typu Buck, cewka indukcyjna ani kondensator; bezpośrednie połączenie przewodowe z magistralą |
| Przetrwaj spadek napięcia zimnego rozruchu | Minimum 8 V zapewnia aktywację podczas uruchamiania silnika, gdy napięcie akumulatora spadnie poniżej 10 V |
| Pasuje do starszych wycięć na brzęczyk 9 mm/12 mm | Średnica 9,0 mm zapewnia mechaniczną kompatybilność z istniejącymi konstrukcjami paneli |
| Zminimalizuj masę PCB w środowiskach wibracyjnych | 0,75 g — około 56% lżejszy niż zamienniki o wymiarach 12 mm × 7,5 mm |
Model ten zajmuje odrębny poziom napięcia w rodzinie aktywnych brzęczyków MEIDI. Tam, gdzie warianty 3 V i 5 V służą do zastosowań na poziomie logicznym i zasilanych z baterii, HNB09A12 łączy bezpośrednio z architekturami ciężkiego sprzętu 12 V i zasilania samochodowego. Projektanci systemów odnoszą korzyści ze zmniejszonej liczby komponentów, niższych kosztów montażu i zwiększonej niezawodności dzięki wyeliminowaniu aktywnych etapów regulacji.
W przypadku instalacji z magistralą 24 V pojedynczy rezystor szeregowy (470 Ω do 680 Ω, w zależności od tolerancji) zapewnia proste ograniczenie prądu, zachowując specyfikację brzęczyka ≤30 mA bez dodawania skomplikowanych obwodów.
Samochodowe systemy akcesoriów 12 V – ostrzeżenia o zapięciu pasów bezpieczeństwa, powiadomienia o uchylonych drzwiach, sygnały dźwiękowe o bliskości cofania i sygnały dźwiękowe przy włączaniu kluczyka w pojazdach osobowych i flotach komercyjnych
Maszyny rolnicze i budowlane – alarmy obecności operatora, wskaźniki usterek hydraulicznych i alarmy pozycji narzędzi w ciągnikach, koparkach i kombajnach
Panele elektryczne okrętów i pojazdów kempingowych — alarmy pomp zęzowych, ostrzeżenia o odłączeniu zasilania z lądu i powiadomienia o poziomie naładowania akumulatora w systemach łodzi i przyczep kempingowych 12 V DC
Przemysłowe moduły sterujące 12 V — alerty interfejsu czujnika niskiego napięcia, dźwięki stanu siłownika 12 V DC i kompaktowe podsystemy automatyki zasilane z akumulatora 12 V lub zasilaczy regulowanych
Niewielkie systemy UPS 12 V – kompaktowe jednostki podtrzymania akumulatorowego, przenośne elektrownie i zasilacze bezprzerwowe 12 V DC, gdzie przestrzeń i waga są ograniczone
Kontrolery i falowniki ładowania słonecznego – sygnały o awariach układu, powiadomienia o odłączeniu akumulatora i powiadomienia o zrzuceniu obciążenia w instalacjach poza siecią

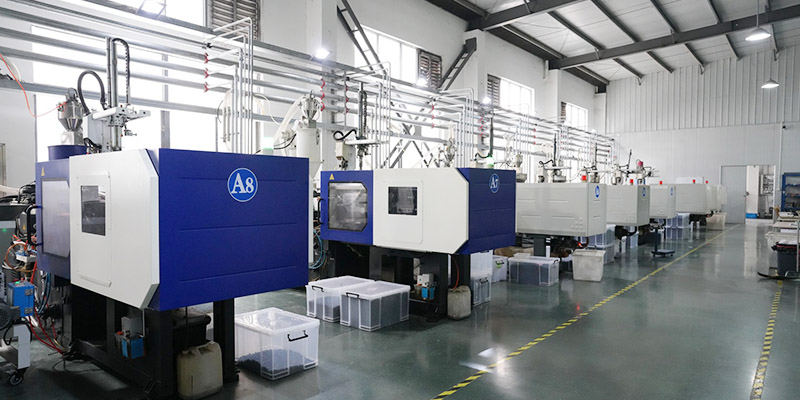

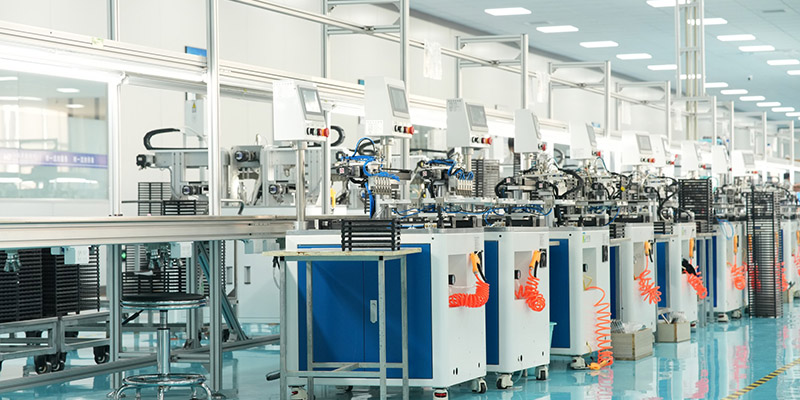

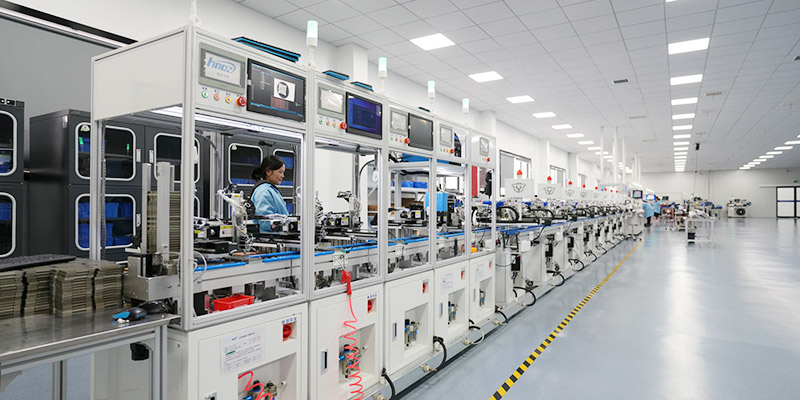

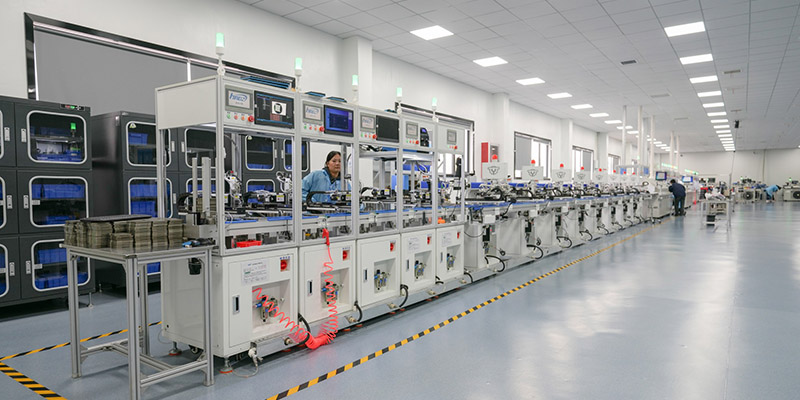

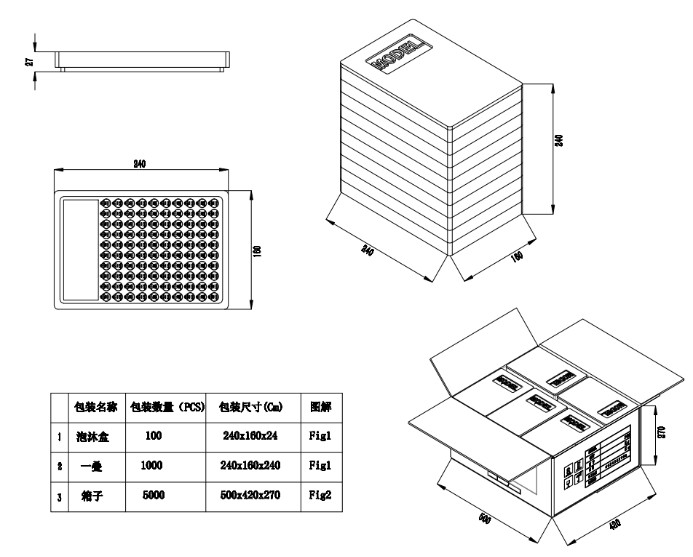

MEIDI produkuje aktywny brzęczyk elektromagnetyczny 9 mm 5 V na dedykowanych liniach montażowych z otworami przelotowymi z kontrolą w trakcie procesu na każdym etapie – uzwojenia cewki, montażu magnesu, strojenia oscylatora i hermetyzacji. Nasza baza produkcyjna w Jiangsu przestrzega protokołów ISO 9001 i obejmuje zautomatyzowany sprzęt testowy weryfikujący parametry elektryczne i moc akustyczną każdego urządzenia.
Kwalifikacja na poziomie partii obejmuje:
Przechowywanie w wysokiej temperaturze – 48 godzin w temperaturze +80 ± 2 ℃; pełne przywrócenie parametrów po 2-godzinnej stabilizacji otoczenia
Przechowywanie w niskiej temperaturze – 48 godzin w temperaturze -30 ± 2 ℃; zweryfikowana aktywacja zimnego rozruchu przy minimum 8 V
Cykliczny szok termiczny – 5 cykli od -30 ℃ do +80 ℃ z 30-minutowym czasem przebywania w każdym ekstremum
Walidacja naprężeń mechanicznych – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łącznie 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)
Odporność na wilgoć – 48 godzin przy 50 ± 5 ℃ / 90–95% RH, następnie 2-godzinny powrót do zdrowia i charakterystyka elektryczna
Odporność na ciepło lutowania – 250 ± 5 ℃ przez 10 ± 0,5 sekundy przy odstępie korpusu od lutu 2,0 mm

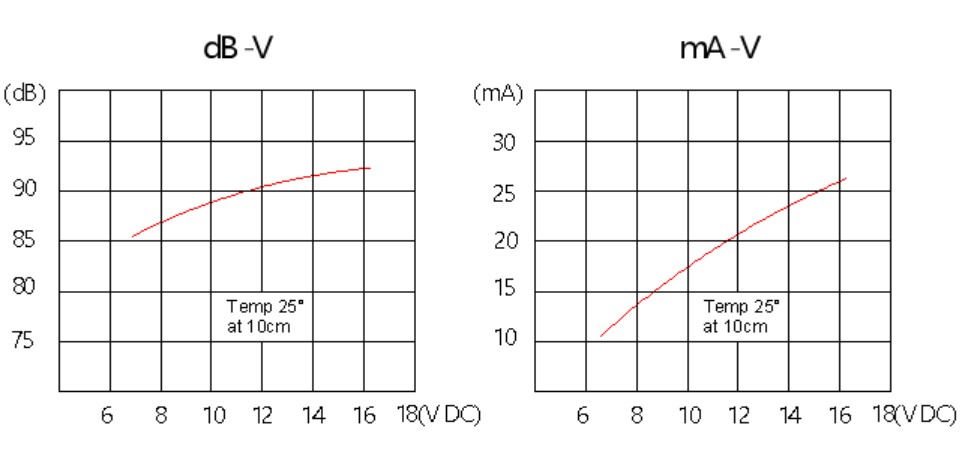

Dane próbki próbki (n=10) potwierdzają stałą wydajność: ciśnienie akustyczne 87,3–89,7 dB, prąd 24,9–26,5 mA, częstotliwość 2677–2723 Hz – wszystkie parametry są ściśle zebrane w oknach specyfikacji. Certyfikaty obejmują RoHS, REACH i UL94 V-0 dla materiału obudowy.
P1: Czy HNB09A12 może działać z magistrali przemysłowej 24 V bez dodatkowych komponentów?
Tak, z szeregowym rezystorem upuszczającym. Przy napięciu znamionowym 24 V rezystor 470 Ω 1 W ogranicza prąd do około 25 mA — w ramach specyfikacji ≤30 mA. W przypadku nieregulowanych systemów 24 V (zakres 20–28 V) margines zapewnia rezystor 680 Ω. Alternatywnie, w zastosowaniach z tonem ciągłym, gdzie rozpraszanie mocy przez rezystor jest niepożądane, można zastosować prosty zacisk diody Zenera lub regulator niskiego spadku. Nie wolno przekraczać absolutnego maksimum 16 V bez ograniczenia prądu.
Pytanie 2: Jak radzi sobie częstotliwość 2700 Hz w komorze silnika lub kabinie maszynowej?
Częstotliwość rezonansowa 2,7 kHz znajduje się poniżej dominującego spektrum hałasu silników wysokoprężnych (zazwyczaj 3–8 kHz częstotliwości podstawowej i harmonicznej) oraz pomp hydraulicznych (szerokopasmowe powyżej 4 kHz). To pozycjonowanie widmowe poprawia stosunek sygnału do szumu w komorach silników rolniczych, budowlanych i morskich, gdzie brzęczyki o wyższej częstotliwości mogą być maskowane. Ton 2700 Hz rozchodzi się również z mniejszym tłumieniem atmosferycznym niż alternatywne częstotliwości 4 kHz na krótkich dystansach typowych dla kabin pojazdów.
P3: Jaka jest zalecana praktyka operacyjna w środowiskach o wysokiej temperaturze?
Model HNB09A12 jest przystosowany do pracy ciągłej w zakresie od -20°C do +70°C. W temperaturach zbliżających się do górnej granicy +70°C straty rezystancji cewki generują dodatkowe ciepło, które zwiększa naprężenia termiczne otoczenia. W przypadku długotrwałego stosowania w wysokich temperaturach MEIDI zaleca pracę w dolnej części zakresu 8–16 V, aby zminimalizować rozpraszanie cewki, lub wdrożenie wzorca ostrzegania o cyklu pracy zamiast ciągłego sygnału dźwiękowego, aby zmniejszyć skumulowane obciążenie termiczne. Aby uzyskać szczegółowe dane dotyczące niezawodności w wysokich temperaturach, należy skontaktować się z działem inżynierii zastosowań fabrycznych.
P4: Czy pin HNB09A12 jest kompatybilny ze starszymi brzęczykami z otworami przelotowymi 9 mm i 12 mm innych producentów?
Korpus o średnicy 9,0 mm pasuje do standardowych wycięć w panelu przednim o średnicy 9 mm i większości wycięć o średnicy 12 mm przy minimalnej szczelinie. Rozstaw i średnica pinów są zgodne ze standardami branżowymi w przypadku brzęczyków z otworami przelotowymi, co umożliwia wymianę w wielu starszych konstrukcjach. W celu weryfikacji powiązań MEIDI udostępnia na żądanie rysunki wyprowadzeń i arkusze porównawcze wymiarów. W przypadku niestandardowych układów PCB dostępne jest niestandardowe formowanie przewodów (proste, załamane lub przesunięte).
P5: Jak kompaktowa obudowa o grubości 9 mm wpływa na odporność na wibracje i wstrząsy?
Masa 0,75 g i zmniejszona średnica 9 mm przyczyniają się do mniejszego obciążenia bezwładnościowego połączeń lutowanych pod wpływem wstrząsów mechanicznych i wibracji w porównaniu z większymi alternatywami 12 mm. Mniejsza powierzchnia membrany i mniejsza ruchoma masa redukują również efekty mikrofonowe – niepożądane sprzężenie drgań mechanicznych z sygnałem akustycznym – pomagając zachować klarowność tonalną w środowiskach podatnych na wibracje. W przypadku zastosowań, w których wibracje przekraczają standardowe poziomy przemysłowe, MEIDI zaleca ocenę orientacji montażu i rozważenie mechanicznych pierścieni izolacyjnych w celu oddzielenia wygiętej płytki drukowanej od obudowy brzęczyka.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących zastosowań obwodów sterownika 12 V/24 V, weryfikacji referencji lub cen hurtowych dla programów motoryzacyjnych i przemysłowych, należy skontaktować się z pomocą techniczną MEIDI.
Inżynierowie aplikacji MEIDI zazwyczaj odpowiadają na zapytania techniczne w ciągu jednego dnia roboczego, przedstawiając schematy obwodów sterownika, obliczenia rezystora spadku napięcia i dokumentację zgodności z przepisami motoryzacyjnymi.
