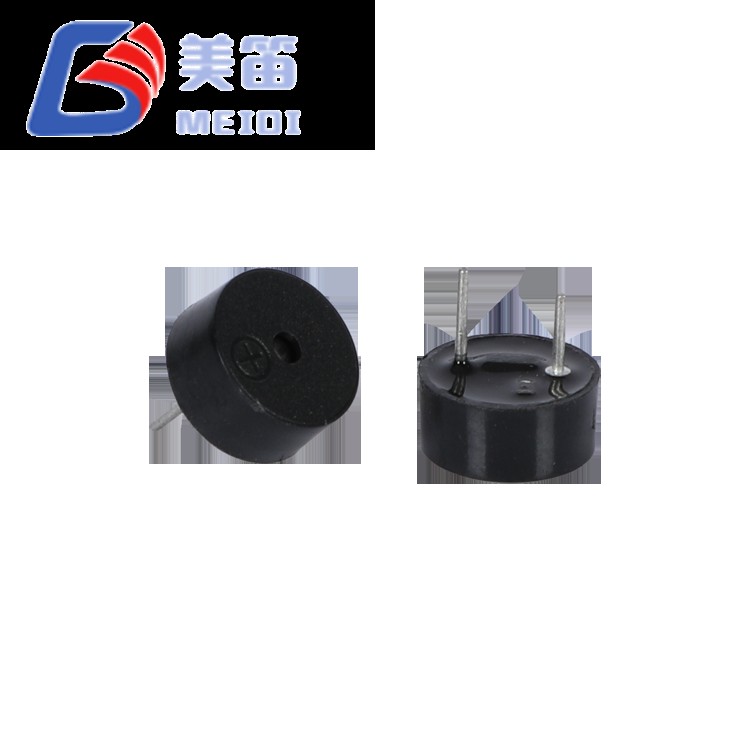

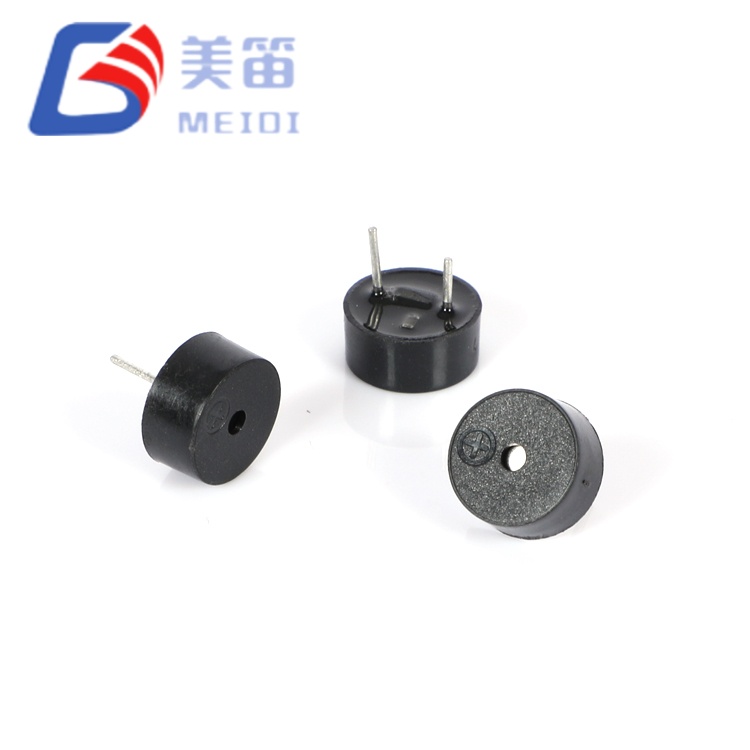

Trzy warianty napięcia — 3 V (1,5–4,5 V), 5 V (3–7 V) i 12 V (8–16 V) — o tej samej specyfikacji częstotliwości rezonansowej 2700 ± 300 Hz
Zintegrowany obwód oscylatora — aplikacja DC generuje sygnał wyjściowy o stałym tonie bez zewnętrznego PWM lub kondycjonowania sygnału
Ciśnienie akustyczne ≥85 dB w odległości 10 cm — określone minimum dla wszystkich trzech wariantów przy odpowiednich napięciach znamionowych
Lekki korpus o masie 0,71 g (zgodnie ze specyfikacją)
Czarna obudowa z PBT; temperatura pracy -20°C do +70°C, temperatura przechowywania -30°C do +80°C
Profil o wysokości 4,2 mm (wg specyfikacji)
| Parametr | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Napięcie znamionowe | 3 V prądu stałego | 5 V prądu stałego | 12 V prądu stałego |
| Napięcie robocze | 1,5–4,5 V prądu stałego | 3–7 V prądu stałego | 8–16 V prądu stałego |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Prąd operacyjny | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Temperatura pracy | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Temperatura przechowywania | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |
| Wymiary (średnica × wys.) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Waga | 0,71 g | 0,71 g | 0,71 g |
| Materiał obudowy | Czarny PBT | Czarny PBT | Czarny PBT |

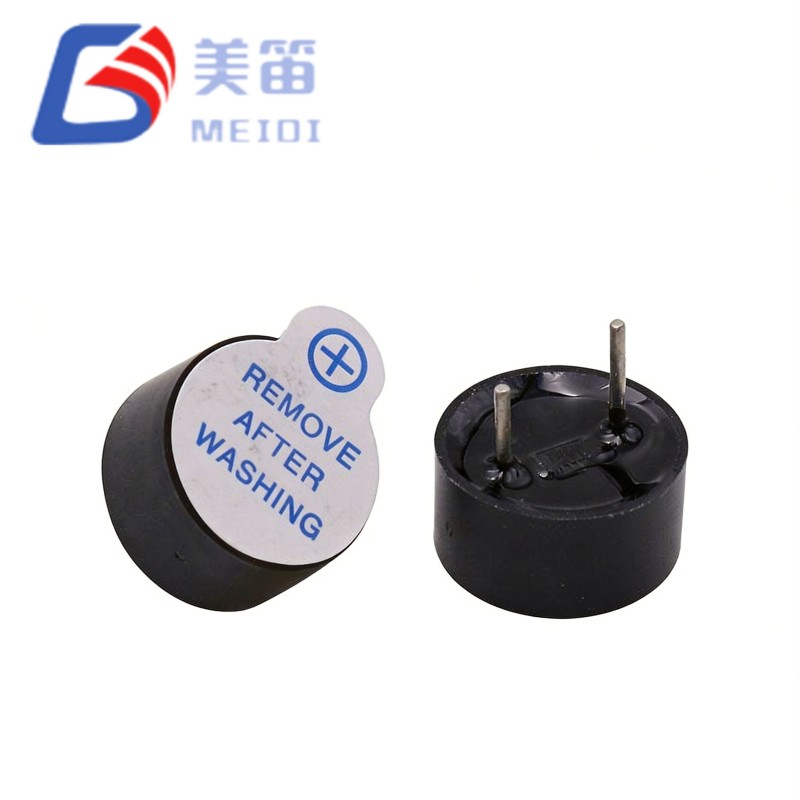

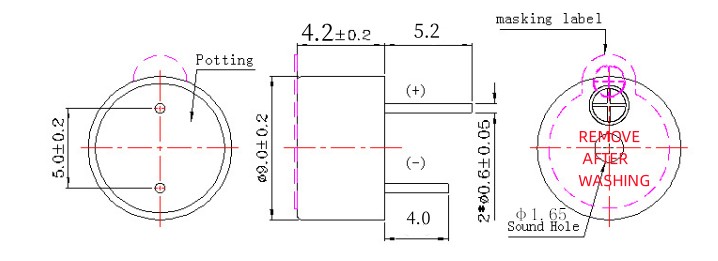

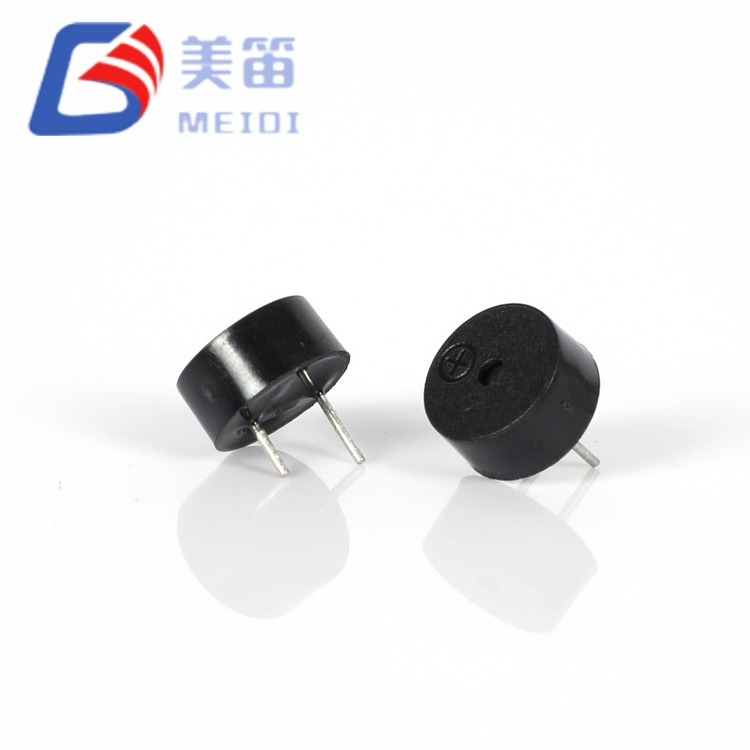

Kompaktowa podstawa o wymiarach 9,0 × 4,2 mm — określone wymiary do montażu przez otwory
Zintegrowany oscylator eliminuje napęd zewnętrzny — zastosowanie napięcia stałego generuje stały ton 2700 ± 300 Hz bez zewnętrznego PWM lub generatora sygnału
Trzy poziomy napięcia — warianty 3 V, 5 V i 12 V umożliwiają wybór w oparciu o dostępną szynę napięciową systemu
Masa 0,71 g — zgodnie ze specyfikacją

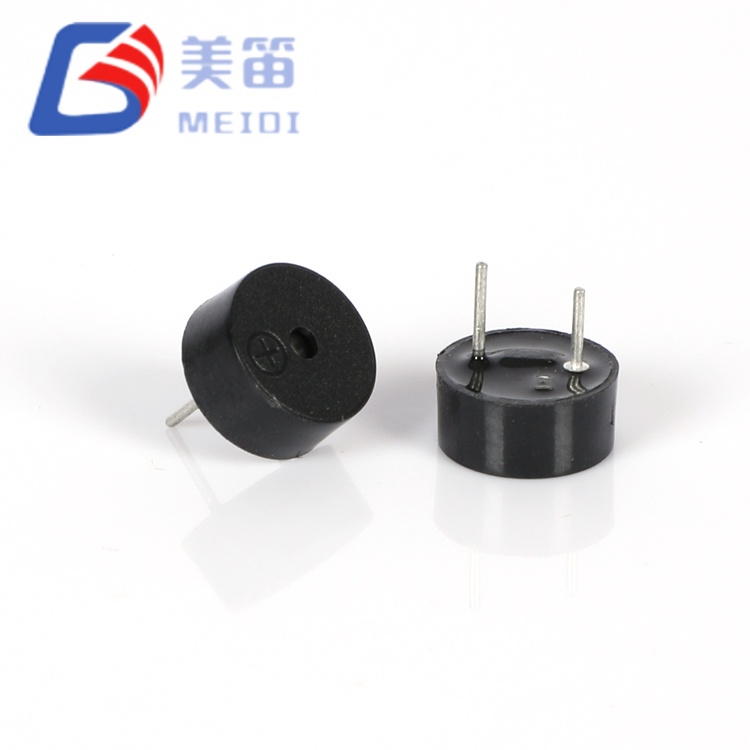

Spolaryzowany montaż przez otwór — oznaczenie polaryzacji pinów wskazuje prawidłową orientację
Czarna obudowa PBT do montażu przemysłowego — kompatybilna z lutowaniem na fali w temperaturze 255 ± 15 °C i lutowaniem ręcznym w temperaturze 360 ± 10 °C zgodnie ze specyfikacją
≤ 30 mA pobór prądu przy napięciu znamionowym – określony maksymalny prąd roboczy

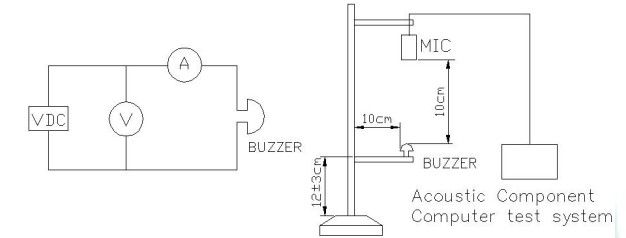

| Parametr | Wartość | Warunki testu |
| Typ produktu | Aktywny brzęczyk elektromagnetyczny z otworem przelotowym | — |
| Napięcie znamionowe | 3 V prądu stałego | Nominalny punkt pracy |
| Napięcie robocze | 1,5–4,5 V prądu stałego | Ciągły zasięg |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 3V wolne pole |
| Prąd operacyjny | ≤ 30 mA | Przy 3V |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -30°C ~ +80°C | Niedziałający |
| Wymiary (średnica × wys.) | 9,0 × 4,2 mm | Korpus bez szpilek |
| Waga | 0,71 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie (rozpływowe) | 245 ± 15°C, 3 s | Rozgrzewanie do 180°C 40–70 s; maksymalnie 3 przejścia |
| Lutowanie (fala) ★ | 255 ± 15°C, 4–6 s | Zalecane 2–3 przejścia |
| Lutowanie (ręczne) ★ | 360 ± 10°C, 2–5 s | Zalecane 2–3 przejścia |
| Parametr | Wartość | Warunki testu |
| Typ produktu | Aktywny brzęczyk elektromagnetyczny z otworem przelotowym | — |
| Napięcie znamionowe | 5 V prądu stałego | Nominalny punkt pracy |
| Napięcie robocze | 3–7 V prądu stałego | Ciągły zasięg |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 5V wolne pole |
| Prąd operacyjny | ≤ 30 mA | Przy 5V |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -30°C ~ +80°C | Niedziałający |
| Wymiary (średnica × wys.) | 9,0 × 4,2 mm | Korpus bez szpilek |
| Waga | 0,71 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie (rozpływowe) | 245 ± 15°C, 3 s | Rozgrzewanie do 180°C 40–70 s; maksymalnie 3 przejścia |
| Lutowanie (fala) ★ | 255 ± 15°C, 4–6 s | Zalecane 2–3 przejścia |
| Lutowanie (ręczne) ★ | 360 ± 10°C, 2–5 s | Zalecane 2–3 przejścia |
| Parametr | Wartość | Warunki testu |
| Typ produktu | Aktywny brzęczyk elektromagnetyczny z otworem przelotowym | — |
| Napięcie znamionowe | 12 V prądu stałego | Nominalny punkt pracy |
| Napięcie robocze | 8–16 V prądu stałego | Ciągły zasięg |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 12V, wolne pole |
| Prąd operacyjny | ≤ 30 mA | Przy 12V |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20°C ~ +70°C | Ciągły |
| Temperatura przechowywania | -30°C ~ +80°C | Niedziałający |
| Wymiary (średnica × wys.) | 9,0 × 4,2 mm | Korpus bez szpilek |
| Waga | 0,71 g | Typowy |
| Materiał obudowy | Czarny PBT | — |
| Lutowanie (rozpływowe) | 245 ± 15°C, 3 s | Rozgrzewanie do 180°C 40–70 s; maksymalnie 3 przejścia |
| Lutowanie (fala) ★ | 255 ± 15°C, 4–6 s | Zalecane 2–3 przejścia |
| Lutowanie (ręczne) ★ | 360 ± 10°C, 2–5 s | Zalecane 2–3 przejścia |
Uwaga: Poniższe dane pochodzą z raportów z testów dołączonych do specyfikacji produktów MEIDI. Wartości te ilustrują typowy rozkład wybranych partii produkcyjnych i nie są gwarantowanymi specyfikacjami.
| Wariant | Zakres SPL (dB) | Zakres prądu (mA) | Zakres częstotliwości (Hz) | Średnica (mm) | Hmm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Uwaga: linia 2 przykładowych danych HNT-9042-12 pokazuje wymiar H 42,1 mm, co stanowi błąd typograficzny w oryginalnym raporcie z testu; podany wymiar wynosi 4,2 ± 0,2 mm.
Gwarantowane specyfikacje są wymienione w tabelach Specyfikacji Technicznych powyżej. Aby uzyskać aktualne dane z testów wsadowych, skontaktuj się z MEIDI.
Ręczne przyrządy testowe i pomiarowe — dźwiękowe powiadomienia o zakończeniu i progach w multimetrach, oscyloskopach i kalibratorach terenowych
Przenośne urządzenia medyczne — monitory glukozy na baterie, pulsoksymetry i nebulizatory wymagające cichych alarmów akustycznych
Elektronika użytkowa i małe urządzenia — minutniki kuchenki mikrofalowej, sygnały dźwiękowe o zakończeniu ekspresu do kawy i powiadomienia o wymianie filtra oczyszczacza powietrza
Zasilane bateryjnie czujniki bezpieczeństwa — czujniki kontaktowe drzwi/okien, czujniki ruchu i sygnały testowe czujników dymu
Sprzęt telekomunikacyjny — powiadomienia o usterkach zasilaczy UPS montowanych w szafie, dźwięki stanu przełącznika sieciowego i dźwiękowe komunikaty zwrotne systemu PBX
Elektronika edukacyjna i hobbystyczna — sprzężenie zwrotne audio projektu Arduino i Raspberry Pi
| Rozważania projektowe | Funkcja serii HNT-9042 |
| Kompaktowy ślad | Podane wymiary 9,0 × 4,2 mm |
| Wiele napięć systemowych | Trzy warianty (3 V/5 V/12 V) mają tę samą specyfikację częstotliwości rezonansowej 2700 ± 300 Hz |
| Uproszczony obwód napędowy | Zintegrowany oscylator eliminuje zewnętrzny generator PWM lub timer mikrokontrolera |
| Montaż przelotowy | Przelotowy montaż na płytce drukowanej zapewnia mechaniczne mocowanie |
| Montaż w technologii mieszanej | Obudowa PBT kompatybilna z lutowaniem na fali i ręcznymi przeróbkami zgodnie ze specyfikacją |
Poproś o próbkę, aby ocenić ciśnienie akustyczne, pobór prądu i prześwit w docelowej obudowie.
Specyfikacje aktywnego brzęczyka elektromagnetycznego MEIDI 9042 definiują następujące testy niezawodności:
Przechowywanie w wysokiej temperaturze — 48 godzin w temperaturze +80 ± 2 °C, przed badaniem przywrócić do temperatury pokojowej na 2 godziny
Przechowywanie w niskiej temperaturze — 48 godzin w temperaturze -30 ± 2 °C, przed badaniem przywrócić do temperatury pokojowej na 2 godziny
Cykliczne zmiany temperatury — 5 cykli: ekspozycja -30°C 30 min, ekspozycja +80°C 30 min; przywrócić do temperatury pokojowej na 2 godziny przed badaniem
Test upadku — pozycja pozioma, swobodny spadek z płyty z twardego drewna o grubości 75 cm na 10 mm, 3 upadki; sprawdź wygląd i zmierz wydajność elektryczną
Test wibracyjny — 10–55 Hz, amplituda 1,0 mm, osie XYZ, łącznie 0,5 godziny; czas przemiatania od 10 do 55 Hz i z powrotem przy pojedynczej amplitudzie 1,0 mm wynosi 1 minutę
Test wilgotności — 48 godzin w temperaturze 50 ± 5 °C / 90–95% RH, przed badaniem przywrócić do temperatury pokojowej na 2 godziny
Odporność cieplna lutu — zanurz przewody w roztopionym lutowiu o temperaturze 250 ± 5 °C na 10 ± 0,5 sekundy, korpus w odległości 2,0 mm od lutu
Uwaga: Wszystkie warunki testowe są zgodne ze specyfikacją produktów serii MEIDI HNT-9042 z dnia 7.11.2023 r. Skontaktuj się z MEIDI, aby uzyskać szczegółowe informacje na temat protokołu testu produkcyjnego i rzeczywistych danych z testu partii.
1. Jak wybrać pomiędzy HNT-9042-03, HNT-9042-05 i HNT-9042-12?
Wybór zależy od dostępnego napięcia zasilania DC. HNT-9042-03 (1,5–4,5 V) nadaje się do systemów logicznych 3,3 V i projektów mikrokontrolerów niskiego napięcia. HNT-9042-05 (3–7 V) pasuje do logiki przemysłowej 5 V i standardowych napięć sterujących urządzeniami. Zasilacz HNT-9042-12 (8–16 V) przeznaczony jest do zasilania przemysłowych magistral sterujących i zasilaczy systemów bezpieczeństwa 12 V. Wszystkie trzy warianty mają tę samą specyfikację częstotliwości rezonansowej 2700 ± 300 Hz i tę samą specyfikację minimalnego ciśnienia akustycznego.
2. Czy mogę używać HNT-9042-03 z pinem GPIO mikrokontrolera 3,3 V?
Zakres napięcia roboczego HNT-9042-03 wynosi 1,5–4,5 V DC, co obejmuje 3,3 V. Jednakże prąd roboczy ≤30 mA przy 3 V należy sprawdzić w odniesieniu do możliwości źródła prądu na pinach mikrokontrolera. Sprawdź, czy źródło sterujące może zapewnić ≤30 mA przy napięciu roboczym. W razie potrzeby skontaktuj się z MEIDI, aby uzyskać zalecenia dotyczące obwodów napędowych.
3. Jaka jest minimalna wysokość obudowy nad otworem dźwiękowym HNT-9042?
Zapewnij odpowiedni odstęp nad otworem dźwiękowym, aby uniknąć pogorszenia ciśnienia akustycznego. Zapoznaj się ze środkami ostrożności zawartymi w specyfikacji produktu MEIDI.
4. Czy seria HNT-9042 nadaje się do pracy ciągłej?
Zakres temperatur pracy wynosi od -20°C do +70°C zgodnie ze specyfikacją. W przypadku zapytań dotyczących pracy ciągłej należy skontaktować się z firmą MEIDI.
5. Czy seria HNT-9042 może zastąpić pasywny brzęczyk w istniejącej konstrukcji?
HNT-9042 to aktywny brzęczyk ze zintegrowanym oscylatorem, natomiast pasywne brzęczyki wymagają zewnętrznego sygnału napędu AC. Wymiana brzęczyka pasywnego na brzęczyk aktywny HNT-9042 wymaga modyfikacji obwodu: usuń obwód napędu zewnętrznego i podłącz HNT-9042 bezpośrednio do odpowiedniej szyny napięcia stałego. Konfiguracja kołka z otworem przelotowym może różnić się od wymiaru pasywnego brzęczyka; sprawdź średnicę, skok i polaryzację pinów w stosunku do oryginalnego układu PCB. Skontaktuj się z MEIDI w celu oceny wykonalności wymiany.
1. Nie przykładaj napięcia przekraczającego określony zakres napięcia roboczego.
2. Ten produkt ma otwartą konstrukcję i nie spełnia wymagań w zakresie wodoodporności ani wycieku kleju.
3. Długotrwałe użytkowanie w środowisku z żrącym gazem może spowodować korozję elementów brzęczyka i uniemożliwić jego prawidłowe działanie.

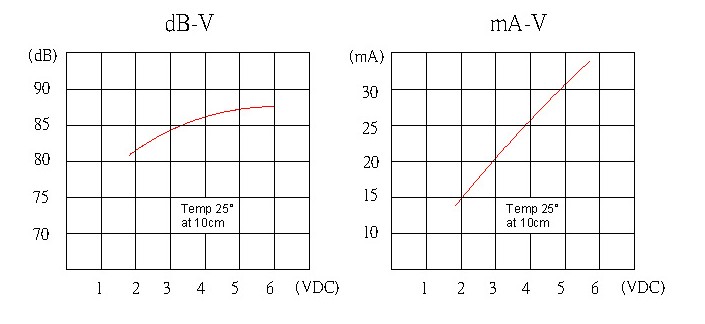

4. Ciśnienie akustyczne brzęczyka będzie się zmieniać w zależności od przyłożonego napięcia lub prądu; upewnij się, że napięcie lub prąd roboczy spełniają wymagania specyfikacji.
5. Unikaj umieszczania przegrody przed otworem dźwiękowym lub zakrywania go, ponieważ może to prowadzić do niestabilnej pracy.

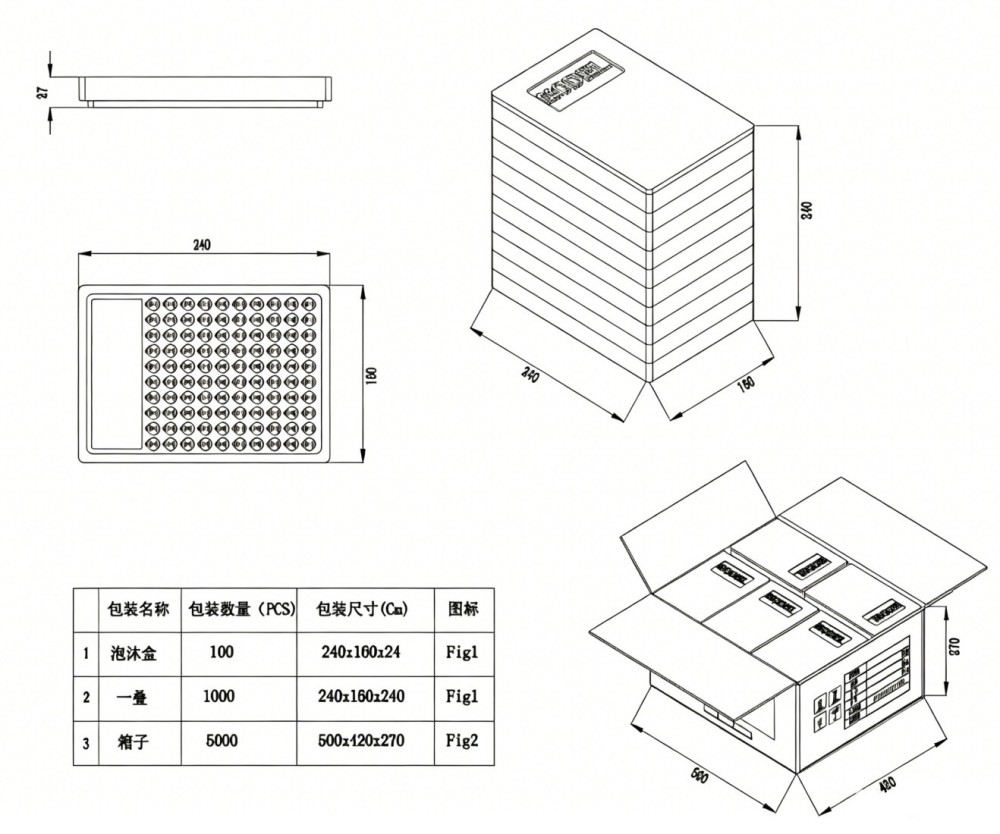

6. Brzęczyk należy przechowywać w odpowiednim opakowaniu, aby uniknąć wilgoci, rdzy i utleniania końcówek pinów.
W celu weryfikacji powiązań ze starszymi brzęczykami przelotowymi, arkuszami danych serii, przykładową oceną wariantów napięcia lub niestandardowymi konfiguracjami przewodów, należy skontaktować się z inżynierią aplikacji MEIDI.
