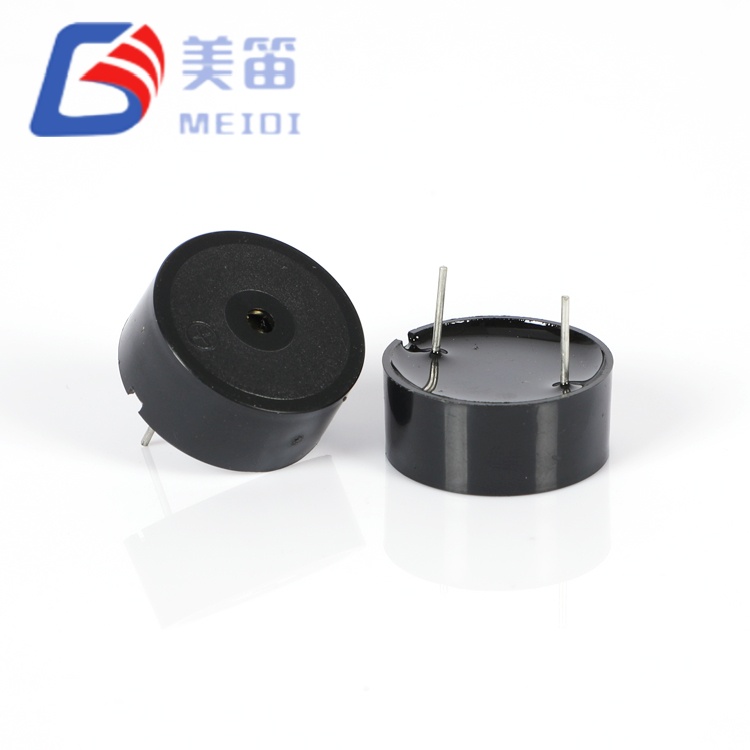

A Pasywny brzęczyk piezoelektrycznyto kompaktowy, energooszczędny element akustyczny, który zamienia sygnał elektryczny na dźwięk słyszalny poprzez wibracje ceramiki piezoelektrycznej. W przeciwieństwie do aktywnego brzęczyka, zawierabrak wewnętrznego oscylatora— w celu wytworzenia dźwięku wykorzystuje zewnętrzny sygnał sterujący (falę prostokątną lub PWM z mikrokontrolera). Ta pojedyncza różnica w architekturze zapewnia inżynierom precyzyjną, programowalną kontrolę nad częstotliwością, tonem i wzorem alarmu. W Jiangsu Meidi Intelligent Technology Co., Ltd. produkujemy te komponenty od ponad 15 lat, a w tym przewodniku wyjaśniono, jak działa pasywny brzęczyk piezoelektryczny, jakie parametry elektryczne mają znaczenie, gdzie jest używany i jak wybrać odpowiedni model do swojego projektu.
W przypadku dobrze zaprojektowanego produktu rzadko zdarza się, aby wybór odpowiedniego elementu dźwiękowego był kwestią przemyślenia. Brzęczyk, który jest zbyt cichy, pobiera zbyt dużo prądu lub nie może być dostrojony do odpowiedniej wysokości, pogarsza komfort użytkowania, a w przypadku sprzętu bezpieczeństwa lub medycznego może zagrozić całemu działaniu. W tym artykule przedstawiono ramy techniczne umożliwiające określenie pasywnego brzęczyka piezoelektrycznego, przy wsparciuprawdziwe dane produkcyjne MEIDIzamiast ogólnych twierdzeń marketingowych.
A pasywny brzęczyk piezoelektrycznyto elektroniczny przetwornik akustyczny, który przekształca sygnał elektryczny na dźwięk, wykorzystując odwrotny efekt piezoelektryczny dysku ceramicznego. Nie ma wbudowanego obwodu oscylacyjnego, więc dostarczanie sygnału częstotliwościowego zależy wyłącznie od zewnętrznego obwodu sterującego. Taka konstrukcja daje inżynierowi, a nie komponentowi, kontrolę nad wysokością dźwięku, rytmem i wzorcem alertów.
Najszybszym sposobem zrozumienia pasywnego brzęczyka piezoelektrycznego jest porównanie go z jego aktywnym rodzeństwem. Jakiśaktywny brzęczykposiada wewnętrzny oscylator i emituje stały dźwięk w momencie podłączenia zasilania prądem stałym. Pasywny brzęczyk pozostaje cichy przy zasilaniu prądem stałym i emituje dźwięk tylko po podaniu sygnału przemiennego. Kompromis jest zamierzony: aktywne brzęczyki są prostsze w obsłudze, ale ograniczają się do jednego tonu; pasywne brzęczyki wymagają obwodu sterującego, ale nagradzają Cię melodiami, sygnałami dźwiękowymi i wielotonowymi alarmami z jednej, niedrogiej części.
MEIDI opracowuje i produkuje pełną gamę rozwiązań brzęczyków piezoelektrycznych – pasywnych, aktywnych, SMD i ołowiowych – do sprzętu komunikacyjnego, sprzętu gospodarstwa domowego, elektroniki samochodowej, instrumentów medycznych i systemów bezpieczeństwa.
Zasada działania to tzwodwrotny efekt piezoelektryczny. Po przyłożeniu zmiennego sygnału elektrycznego do ceramiki piezoelektrycznej wewnątrz brzęczyka materiał wielokrotnie się rozszerza i kurczy. Te mechaniczne ruchy wprawiają w drgania membranę lub samą ceramikę, wypychając powietrze i generując słyszalne fale dźwiękowe.
Częstotliwość sygnału wejściowego bezpośrednio określa wysokość tonu wyjściowego. Co ważniejsze, każdy pasywny brzęczyk piezoelektryczny mamechaniczna częstotliwość rezonansowa— zazwyczaj w2–4 kHzzakresie, w którym ludzkie ucho jest również najbardziej wrażliwe. Napęd elementu na rezonans lub w jego pobliżu, a wyemituje on maksymalny poziom ciśnienia akustycznego (SPL); dryfuje nawet o 10%, a SPL może spaść o 6–10 dB, ponieważ współczynnik Q elementu jest wysoki (często 20–60). W praktyce oznacza to, że powinieneś dopasować częstotliwość napędu do znamionowej częstotliwości rezonansowej części, zamiast traktować „dowolny ton” jako równie głośny.
Ponieważ urządzenie jest napędzane zewnętrznie, integruje się bezproblemowo z mikrokontrolerami, obwodami PCB i inteligentnymi systemami sterowania – właśnie dlatego dominuje w produktach wymagających spersonalizowanego, programowalnego sprzężenia zwrotnego dźwiękowego.
Jest to sekcja, którą pomija większość ogólnych artykułów, ale to właśnie w niej żyją lub umierają pasywne brzęczyki piezoelektryczne w prawdziwych projektach. Traktuj brzęczyk jakoobciążenie pojemnościowe, a nie rezystor.
Pasywny brzęczyk piezoelektryczny jest napędzany zmiennym kształtem fali — falą prostokątną (powszechną w konstrukcjach wbudowanych) lub sygnałem PWM z urządzenia peryferyjnego timera. Stały poziom prądu stałego powoduje co najwyżej pojedyncze, słabe kliknięcie; trwały ton wymaga ciągłej oscylacji. Szczytowe napięcie zasilania, a nie zasilanie prądem stałym, określa głośność: podwojenie Vp-p z grubsza podwaja wypromieniowaną moc akustyczną (około +6 dB) aż do mechanicznej granicy ceramiki. Działają typowe napięcia napędu3–25 V p-str, przy czym 3 V, 5 V i 12 V p-p są najczęściej stosowane odpowiednio w projektach przenośnych, konsumenckich i przemysłowych.
Pod względem elektrycznym element piezoelektryczny zachowuje się zwykle jak mały kondensator10–30 nFdla części standardowych. Pobór prądu jest zdominowany przez prąd przemieszczenia potrzebny do naładowania i rozładowania tej pojemności przy każdym przejściu, a nie przez stały przepływ prądu stałego. Praktyczny wynik: pasywne brzęczyki piezoelektryczne są niezwykle wydajne (często 5–10 mA) i w przeciwieństwie do brzęczyków magnetycznychnie wymagają diody flyback, ponieważ nie ma cewki indukcyjnej, która mogłaby się zapaść. Mały, cichy wskaźnik można nawet sterować bezpośrednio z pinu mikrokontrolera; głośniejsze alarmy wymagają tranzystora, MOSFET-u lub dedykowanego układu scalonego sterownika piezoelektrycznego.
Zmierzony SPL dla pasywnych brzęczyków piezoelektrycznych jest zwykle podawany w odległości 10 cm i częstotliwości rezonansowej (często 70–90 dB w przypadku części standardowych, więcej w przypadku większych elementów). Ponieważ moc wyjściowa gwałtownie spada od rezonansu, najcenniejszym krokiem projektowym jest potwierdzenie znamionowej częstotliwości rezonansowej części i doprowadzenie jej do tego poziomu. Zawsze zmniejszaj wartość w zależności od odległości: zastosuj zasadę odwrotności kwadratu (SPL spada o ~6 dB przy podwojeniu odległości), gdy szacujesz głośność w uchu w miejscu słuchacza.
Nowoczesne zespoły produktowe borykają się z ograniczoną przestrzenią instalacyjną, rygorystycznymi budżetami energetycznymi i potrzebą wiarygodnych informacji zwrotnych od użytkowników. Pasywny brzęczyk piezoelektryczny odpowiada na wszystkie trzy pytania:
W przypadku inteligentnych urządzeń, sprzętu medycznego, elektroniki użytkowej lub sterowników przemysłowych dobrze dobrany pasywny brzęczyk piezoelektryczny poprawia zarówno użyteczność, jak i postrzeganą jakość produktu.
Każdy produkt wymagający wyraźnego, programowalnego powiadomienia dźwiękowego jest odpowiednim kandydatem. Ich niewielkie rozmiary i wydajność odpowiadają szerokiemu spektrum branż:
| Przemysł | Przykłady zastosowań |
|---|---|
| Elektronika samochodowa | Alerty na desce rozdzielczej, przypomnienia dotyczące bezpieczeństwa, informacje zwrotne z systemu sterowania |
| Sprzęt AGD | Kuchenki mikrofalowe, pralki, klimatyzatory, urządzenia inteligentnego domu |
| Sprzęt medyczny | Urządzenia monitorujące, przyrządy testowe, systemy powiadamiania pacjentów |
| Sprzęt komunikacyjny | Wskaźniki sygnałowe, dźwięki potwierdzające operację |
| Systemy bezpieczeństwa | Urządzenia alarmowe, kontrola dostępu, urządzenia ostrzegawcze |
Możliwość generowania wielu odrębnych tonów sprawia, że pasywne brzęczyki piezoelektryczne są szczególnie przydatne w inteligentnych produktach, które muszą przekazywać różne komunikaty – sygnał dźwiękowy przed alarmem lub pełny dźwięk alarmu – za pośrednictwem jednego wyjścia.
Wybór odpowiedniego brzęczyka oznacza zrównoważenie ograniczeń elektrycznych, akustycznych i mechanicznych. Słabe dopasowanie skutkuje niewystarczającą głośnością, niestabilną pracą lub marnowaniem energii.
MEIDI współpracuje z klientami w celu dostrojenia konfiguracji brzęczyka – napięcia zasilania, rezonansu, powierzchni – do dokładnego projektu produktu, zamiast narzucać część o jednym rozmiarze pasującym do wszystkich.
| Funkcja | Pasywny brzęczyk piezoelektryczny | Aktywny brzęczyk |
|---|---|---|
| Generacja dźwięku | Wymaga zewnętrznego sygnału częstotliwości | Zawiera wewnętrzny oscylator |
| Elastyczność kontroli | Wysoka — obsługuje różne dźwięki i melodie | Ograniczone do jednego zaprogramowanego brzmienia |
| Metoda jazdy | Fala prostokątna / PWM (Vp-p) | Napięcie stałe |
| Efektywność energetyczna | Niski prąd (zwykle 5–10 mA) | Wyższe, zależy od obwodu wewnętrznego |
| Komponenty zewnętrzne | Brak diody flyback; może potrzebować sterownika do głośnego wyjścia | Brak — dźwięk na DC |
| Najlepsza aplikacja | Inteligentna elektronika, urządzenia programowalne | Proste produkty alarmowe i powiadamiające |
Wybór zależy od produktu. Gdy priorytetem jest dostosowanie dźwięku i inteligentne sterowanie, pasywny brzęczyk piezoelektryczny zapewnia wyraźną przewagę.
Poniższa tabela zawiera listę reprezentatywnychpasywne brzęczyki piezoelektrycznez naszego katalogu produkcyjnego (Jiangsu Meidi Intelligent Technology Co., Ltd.). Wszystkie są elementami piezoelektrycznymi z napędem zewnętrznym (typu przetwornika); napięcie napędu jest zalecanym sygnałem międzyszczytowym. SPL to minimalna wartość znamionowa producenta mierzona w odległości 10 cm przy rezonansie. Pojemność jest pokazana tam, gdzie jest to określone w katalogu.
| Model | Typ | Napęd V (Vp-p) | Częstotliwość rezonansowa | Min. SPL | Wymiary (mm) | Operacyjny. Zakres | Składowanie. Zakres |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, pasywny | 3.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ12,0 × 9,0 | −20 do +70°C | −30 do +80°C |
| HNR-1207PA5.0 | Piezo, pasywny | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 7,0 | −20 do +70°C | −30 do +80°C |
| HNR-1255PA6.5 | Piezo, pasywny | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 5,5 | −20 do +70°C | −30 do +80°C |
| HNR-1360-7.6 | Piezo, pasywny | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ13,0 × 6,0 |
−20 do +70°C | −30 do +80°C |
| HNR-1407PA75 | Piezo, pasywny | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ14,0 × 7,0 | −20 do +70°C | −30 do +80°C |
| HND-2308P | Element piezoelektryczny | 3.0 | 1650 ±20% Hz |
88 ± 3 dB | Φ23,0 × 8,0 | −20 do +70°C | −30 do +80°C |
Wysokiej jakości brzęczyk zależy od precyzyjnej produkcji, zdyscyplinowanego doboru materiałów i konsekwentnej kontroli jakości. MEIDI łączy 15-letnie doświadczenie produkcyjne ze zautomatyzowanym sprzętem testowym, który weryfikuje SPL i częstotliwość w poszczególnych partiach. Od kompaktowych urządzeń konsumenckich po zastosowania przemysłowe, nasze produkty brzęczykowe zostały zbudowane z myślą o stabilnej pracy i długiej żywotności.
Klienci wybierający MEIDI korzystają z profesjonalnego wsparcia technicznego, niestandardowych opcji produktów i niezawodnych dostaw – niezależnie od tego, czy potrzebujesz standardowej części katalogowej, czy brzęczyka zaprojektowanego pod kątem określonego rezonansu, napięcia i zajmowanej powierzchni.
P1: Jaka jest główna różnica między pasywnym brzęczykiem piezoelektrycznym a aktywnym brzęczykiem?
Odp.: Pasywny brzęczyk piezoelektryczny wymaga zewnętrznego sygnału sterującego (fala prostokątna / PWM) do wytworzenia dźwięku, podczas gdy aktywny brzęczyk zawiera wewnętrzny oscylator i emituje dźwięk automatycznie po podłączeniu zasilania prądem stałym. Typy pasywne oferują elastyczność brzmienia; typy aktywne są prostsze w prowadzeniu.
P2: Czy pasywny brzęczyk piezoelektryczny może wytwarzać różne dźwięki?
O: Tak. Ponieważ dźwięk jest generowany przez sygnał o częstotliwości zewnętrznej, projektanci mogą zaprogramować różne tony, wzory, a nawet melodie – ćwierkanie poprzedzające alarm lub ciągłe zawodzenie alarmu – z jednego komponentu.
P3: Czy pasywne brzęczyki piezoelektryczne nadają się do urządzeń zasilanych bateryjnie?
O: Tak. Ich niski pobór prądu (zwykle 5–10 mA) i pojemnościowy charakter sprawiają, że doskonale nadają się do przenośnych urządzeń elektronicznych, urządzeń inteligentnych i produktów energooszczędnych.
P4: Czy potrzebuję diody flyback do sterowania pasywnym brzęczykiem piezoelektrycznym?
Odp.: Nie. Element piezoelektryczny ma charakter pojemnościowy, a nie indukcyjny, więc nie generuje impulsu o odwrotnym działaniu pola elektromagnetycznego. Mały wskaźnik często można sterować bezpośrednio z pinu mikrokontrolera; głośniejszy alarm może wymagać tranzystora lub układu scalonego sterownika, ale nie diody flyback.
P5: Jakiego napięcia napędu powinienem użyć?
Odp.: To zależy od poziomu dostaw i sterownika. Typowe opcje to 3 V p-p (przenośne), 5 V p-p (konsumenckie/MCU) i 12 V p-p (przemysłowe). Dopasuj znamionową częstotliwość rezonansową i przestrzegaj maksymalnego Vp-p części, aby uniknąć uszkodzenia ceramiki.
P6: Czy MEIDI może zapewnić dostosowane rozwiązania pasywnych brzęczyków piezoelektrycznych?
O: Tak. MEIDI obsługuje różne specyfikacje, napięcia napędu, częstotliwości rezonansowe i wymiary, a także może opracować brzęczyk dostosowany do Twojej aplikacji.
Pasywny brzęczyk piezoelektryczny odgrywa ważną rolę w nowoczesnych produktach elektronicznych, zapewniając wydajne, elastyczne i niezawodne sprzężenie zwrotne dźwięku. Niskie zużycie energii, kompaktowa konstrukcja i programowalne możliwości dźwięku sprawiają, że jest to preferowany wybór wszędzie tam, gdzie liczy się indywidualny dźwięk. W Jiangsu Meidi Intelligent Technology Co., Ltd. wspieramy tę zdolność 15-letnią dyscypliną produkcyjną i prawdziwymi, weryfikowalnymi specyfikacjami.
Jeśli potrzebujesz niezawodnego, pasywnego brzęczyka piezoelektrycznego do swojego następnego projektu,skontaktuj się z namiDzisiaj. Nasz zespół inżynierów pomoże Ci dopasować napięcie, rezonans i wymiary napędu do Twojego projektu oraz dostarczy bezpłatne próbki, abyś mógł sprawdzić wydajność przed podjęciem decyzji.
