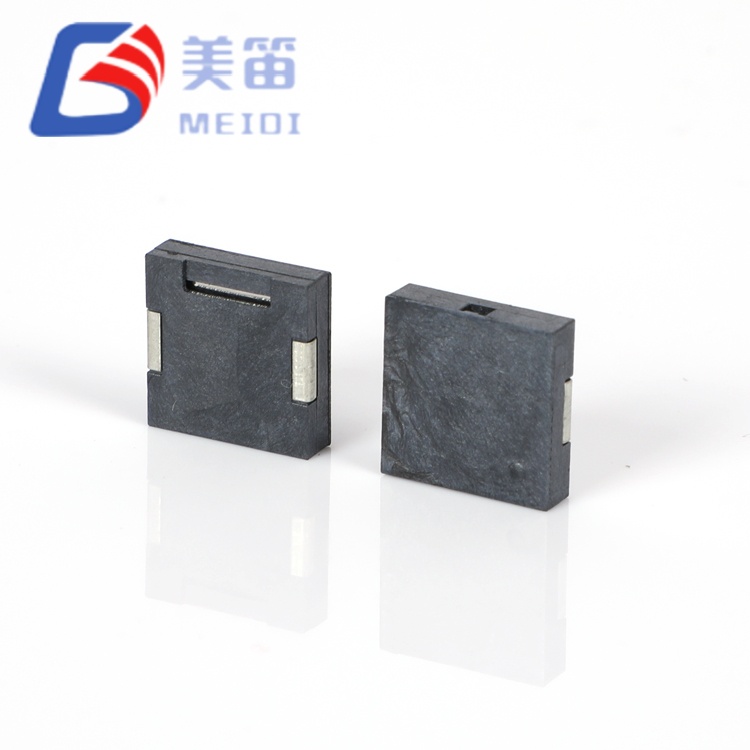

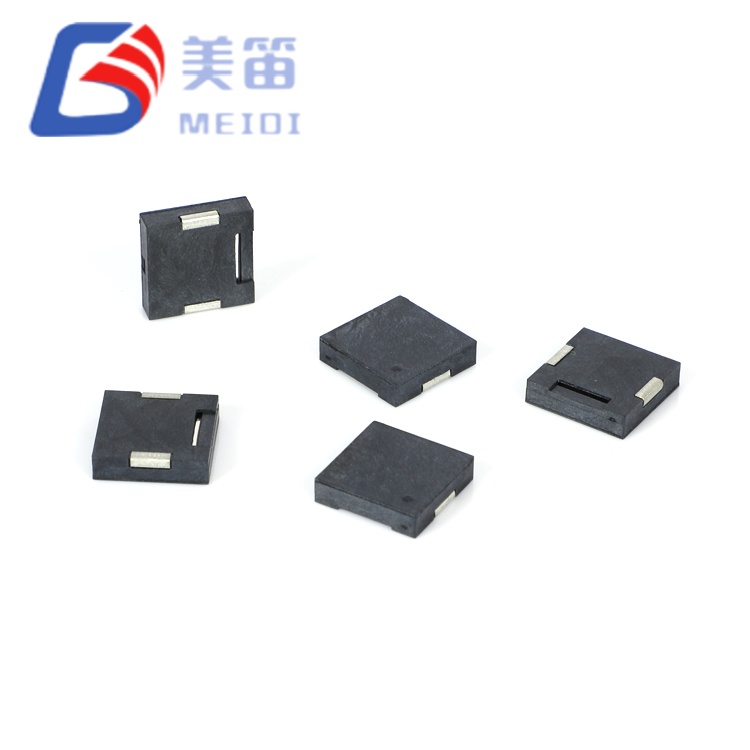

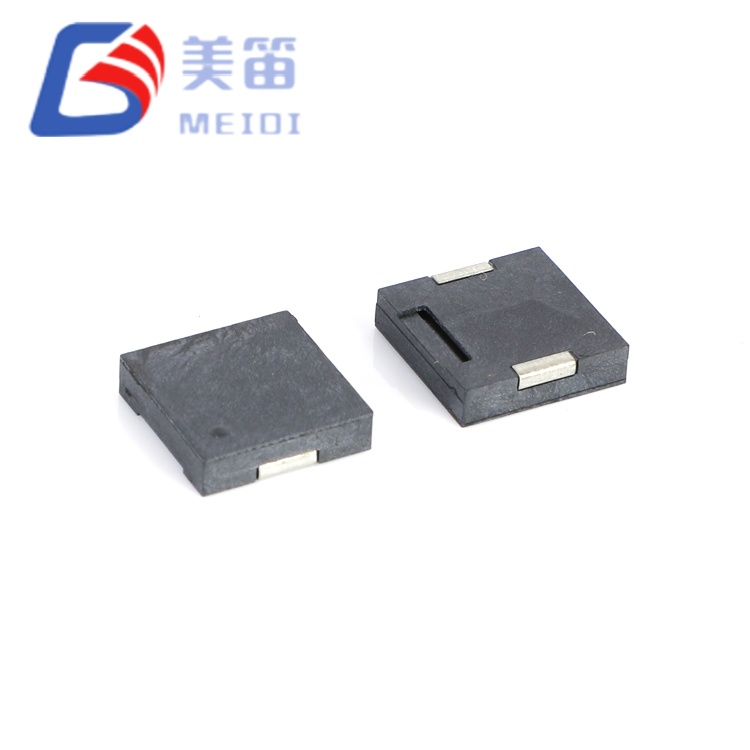

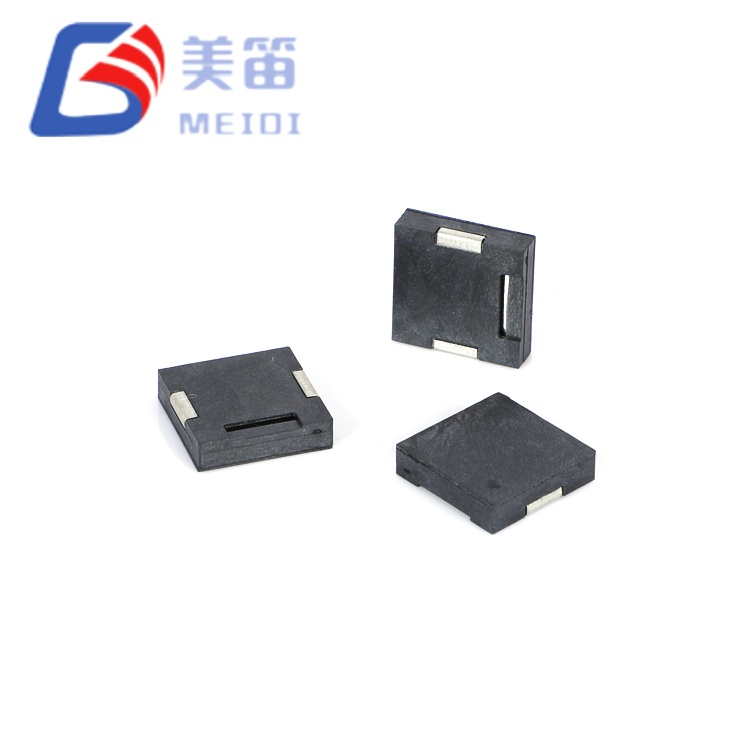

Pasywny brzęczyk piezoelektryczny SMD 12*12*3mm to pasywny brzęczyk piezoelektryczny do montażu powierzchniowego, który akceptuje szeroki sygnał sterujący 1–25 V, dzięki czemu pojedynczy element obsługuje wszystko, od szyn logicznych 3,3 V po autobusy przemysłowe 24 V. Jego częstotliwość rezonansowa skupia się wokół 4000 Hz, a przy napięciu znamionowym 3 V pobór prądu pozostaje poniżej 5 mA, co czyni go praktycznym w przypadku przyrządów zasilanych bateryjnie, a także instalacji stacjonarnych. Dzięki powierzchni o powierzchni 12 mm i wysokości zaledwie 3 mm brzęczyk pasuje do gęstych zespołów PCB, w których zarówno przestrzeń, jak i moc są ściśle zarządzane.
Ponieważ pasywny brzęczyk piezoelektryczny SMD 12*12*3 mm jest przetwornikiem pasywnym, wymaga zewnętrznego kształtu fali prądu przemiennego, zazwyczaj fali prostokątnej lub sygnału PWM o częstotliwości 4000 Hz lub w jej pobliżu. Daje to oprogramowaniu pełną kontrolę nad charakterem dźwięku: taktowanie włączania i wyłączania, modulacja częstotliwości i wzorce wielotonowe można zdefiniować w oprogramowaniu bez zmiany sprzętu. Szeroka tolerancja zasilania oznacza, że ten sam brzęczyk może być używany w różnych wariantach produktów o różnych napięciach szynowych, co upraszcza zaopatrzenie i kwalifikację.
Częstotliwość środkowa 4000 Hz mieści się w paśmie 2–5 kHz, gdzie ludzkie ucho ma największą czułość, dzięki czemu alarmy pozostają wyraźnie słyszalne nawet przy umiarkowanym poziomie głośności. Przy napięciu międzyszczytowym 3 V gwarantowane minimalne ciśnienie akustyczne wynosi 80 dB w odległości 10 cm, a pomiary próbek zazwyczaj przekraczają 83 dB. Pojemnościowy charakter elementu piezoelektrycznego eliminuje emisję magnetyczną, co jest zaletą, gdy brzęczyk jest umieszczony w pobliżu czułych obwodów analogowych lub RF.
| Parametr | Wartość | Warunki testu |
| Typ produktu | Piezoelektryczny pasywny brzęczyk | — |
| Napięcie znamionowe | 3 V (Vp-p) | Odniesienie międzyszczytowe |
| Napięcie robocze | 1 – 25 V (Vp-p) | Pełny zakres funkcjonalny |
| Częstotliwość rezonansowa | 4000 ± 300 Hz | Przy napięciu znamionowym |

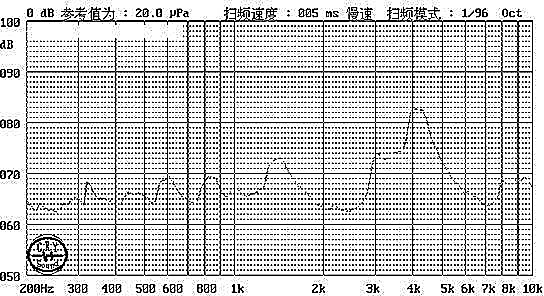

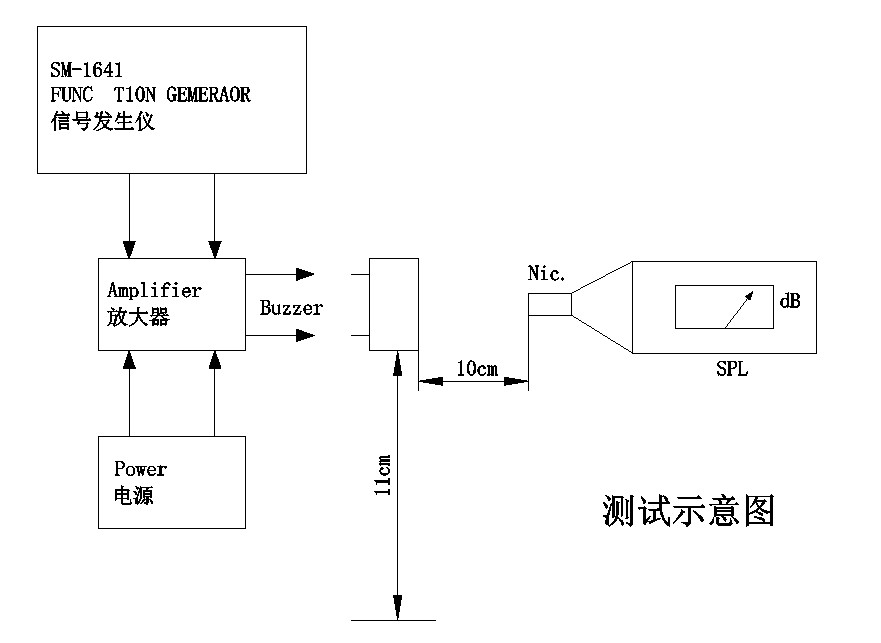

| Moc dźwięku w odległości 10 cm | ≥ 80 dB | Przy 3 V, 4000 Hz |
| Prąd operacyjny | ≤ 5 mA | Przy 3 V |
| Pojemność | 14 000 ± 30% pF | Przy 1 kHz, 25 ℃ |
| Temperatura pracy | -30 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -40 ℃ ~ +85 ℃ | Niedziałający |

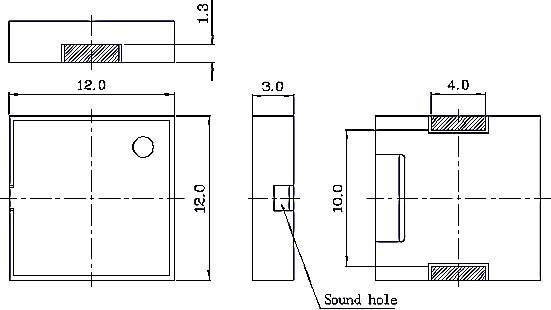

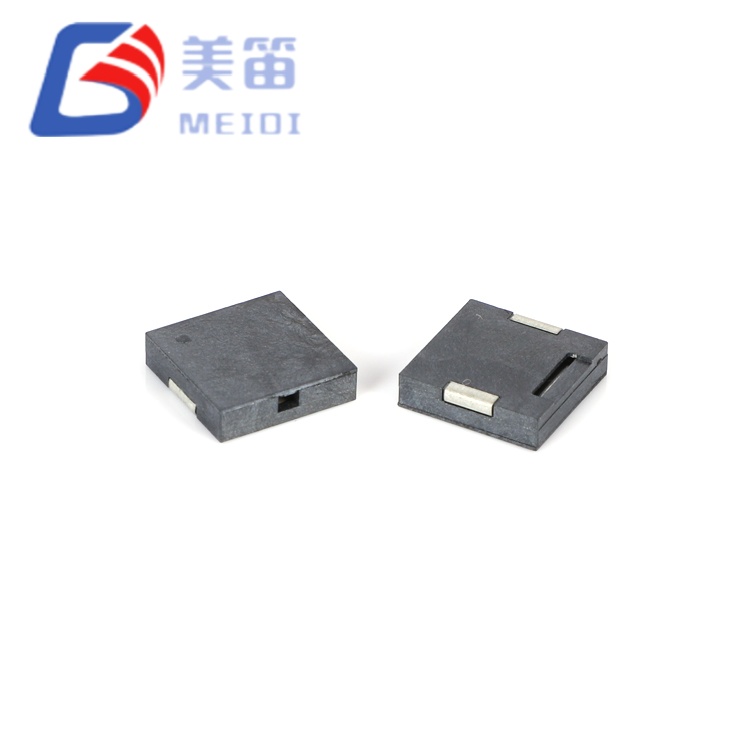

| Wymiary (dł. × szer. × wys.) | 12,0 × 12,0 × 3,0 mm | Tylko ciało |
| Waga | 0,4 g | Typowy |
| Materiał obudowy | Czarny LCP | Kompatybilny z przepływem |
| Typ mocowania | SMD | Rozpływ: 255 ± 5 ℃, do 3 przejść |
Interfejsy urządzeń konsumenckich: powiadomienia o zakończeniu cyklu i o usterkach w pralkach, kuchenkach mikrofalowych i oczyszczaczach powietrza, gdzie pojedynczy brzęczyk może obsługiwać płyty sterujące napięciem 5 V i 12 V bez zmiany napięcia.
Inteligentne panele domowe i bramy IoT: dźwięki stanu dla parowania Wi-Fi, uzbrajania zabezpieczeń i potwierdzania asystenta głosowego, zasilane bezpośrednio z GPIO 3,3 V.
Komercyjne urządzenia chłodnicze i HVAC: alarmy uchylenia drzwi i progu temperatury w witrynach i lodówkach, korzystające z rozszerzonego zakresu temperatur roboczych.
Przyrządy przenośne zasilane bateryjnie: mierniki ręczne i monitory środowiskowe, w których pobór prądu poniżej 5 mA wydłuża czas pracy.
Akcesoria samochodowe na rynek części zamiennych: bezpośredni napęd 12 V do przypominania o zapięciu pasów bezpieczeństwa, informacja zwrotna od czujników parkowania i wskaźniki ładowania.
| Wymagania projektowe | Atrybut MLT‑1230 |
| Jeden brzęczyk dla wielu napięć produktu | Zakres 1–25 V obejmuje szyny 3,3 V, 5 V, 12 V i 24 V, konsolidując zapasy i upraszczając zarządzanie BOM. |
| Niskie zużycie energii | ≤5mA przy 3V jest odpowiednie dla akumulatorów i systemów gromadzenia energii; rzeczywiste zużycie zależy od napięcia napędu i cyklu pracy. |
| Wyczyść alert dla wszystkich grup wiekowych | Rezonans 4 kHz jest stale odczuwalny w różnych grupach demograficznych, a dźwięk dobrze przenosi się przez typowe plastikowe obudowy. |
| Umiejscowienie przyjazne dla EMC | Brak pola magnetycznego i indukcyjnego szumu przełączania, dzięki czemu brzęczyk można umieścić w pobliżu anten, czujników lub precyzyjnych obwodów analogowych. |
| Integracja z wąską obudową | Wysokość 3 mm mieści się pod wyświetlaczami, akumulatorami i puszkami ekranującymi w produktach przenośnych i montowanych na panelu. |

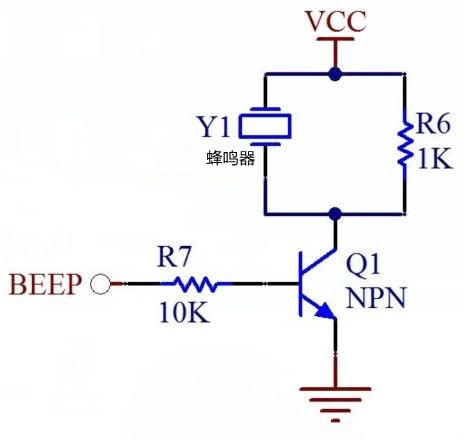

Pojemność 14000 pF reprezentuje obciążenie reaktywne około 2,8 kΩ przy 4000 Hz. Większość wyjść MCU 3,3 V może sterować tym bezpośrednio, ale w przypadku pracy przy napięciu 12 V lub 24 V zaleca się prosty bufor tranzystorowy lub dedykowany sterownik piezoelektryczny, aby zarządzać wyższymi wahaniami napięcia. Schematy referencyjne są dostępne u zespołu aplikacyjnego MEIDI.
MEIDI Intelligent Technology projektuje i produkuje komponenty akustyczne od 2011 roku. Zintegrowana pionowo fabryka firmy w Jiangsu w Chinach zajmuje się formowaniem LCP, automatycznym montażem SMD, piezoelektryczną obróbką ceramiki i 100% testami akustycznymi na końcu linii. Certyfikat ISO 9001 i dedykowane laboratorium niezawodności zapewniają ramy dla stałej jakości przy dużych nakładach.
Piezoelektryczny pasywny brzęczyk SMD 12*12*3 mm jest produkowany na tych samych zautomatyzowanych liniach, które zaopatrują klientów MEIDI z branży motoryzacyjnej i przemysłowej. Każda partia produkcyjna poddawana jest kompleksowemu zestawowi testów. Częstotliwość rezonansowa jest weryfikowana na 100% jednostek, aby zapewnić spełnienie okna 4000±300 Hz; próbki produkcyjne konsekwentnie wykazują wąski rozkład częstotliwości 4000 Hz. Pojemność jest ekranowana do 14000 pF ±30%, a poziom ciśnienia akustycznego potwierdzany jest poprzez próbkowanie statystyczne, przy typowych wartościach w zakresie od 83,8 dB do 86,7 dB. Badanie naprężeń środowiskowych obejmuje 48 godzin w temperaturze +80°C, 48 godzin w temperaturze -30°C i pięć cykli szoku termicznego. Wytrzymałość mechaniczna jest potwierdzona testami wibracyjnymi i testami upadku z wysokości 75 cm, natomiast integralność lutowania jest weryfikowana przez odporność na ciepło lutowania i profilowanie pełnego rozpływu. Wszystkie zapisy testów są powiązane z kodem partii na obudowie i są przechowywane przez dziesięć lat.
1. Jak szeroki zakres napięcia wpływa na obwód napędowy?
Przy napięciu 3 V wiele mikrokontrolerów może bezpośrednio sterować brzęczykiem, ponieważ pobór prądu jest mniejszy niż 5 mA. Wraz ze wzrostem napięcia zasilania wzrasta również prąd szczytowy; przy napięciu 12 V lub 24 V zaleca się prosty bufor tranzystorowy lub MOSFET na poziomie logicznym. Ważną zaletą jest to, że ten sam brzęczyk może być używany dla wszystkich tych napięć, co eliminuje potrzebę stosowania różnych numerów części.
2. Dlaczego częstotliwość rezonansowa jest ustawiona na 4000 Hz?
Częstotliwość 4000 Hz mieści się w zakresie 2–5 kHz, gdzie ludzki słuch jest najbardziej czuły, dlatego ton można łatwo wykryć nawet przy niskich poziomach głośności. Częstotliwość ta dobrze rozchodzi się także przez plastikowe obudowy i jest mniej kierunkowa niż wyższe częstotliwości, co czyni ją dobrym dźwiękiem ostrzegawczym ogólnego przeznaczenia.
3. Czy MLT‑1230 może odtwarzać głos lub muzykę?
Nie. Urządzenie jest wąskopasmowym przetwornikiem rezonansowym zoptymalizowanym dla częstotliwości 4000 Hz. Chociaż proste wzorce, takie jak sygnały dźwiękowe i ćwierkanie, można wygenerować poprzez zmianę cyklu pracy PWM, nie jest w stanie odtworzyć mowy ani złożonego dźwięku. Do takich zastosowań należy rozważyć głośnik dynamiczny lub szerokopasmowy sygnalizator piezoelektryczny.
4. Co oznacza pojemność 14000pF dla mojego projektu?
Pojemność określa obciążenie bierne widziane przez sterownik. Przy 4000 Hz reaktancja wynosi około 2,8 kΩ. Wartość ta powinna zostać wykorzystana do obliczenia prądu szczytowego, jaki musi dostarczyć sterownik. Tolerancję ±30% należy uwzględnić w marginesach projektowych dla najgorszego przypadku.
5. Czy dostępna jest personalizacja?

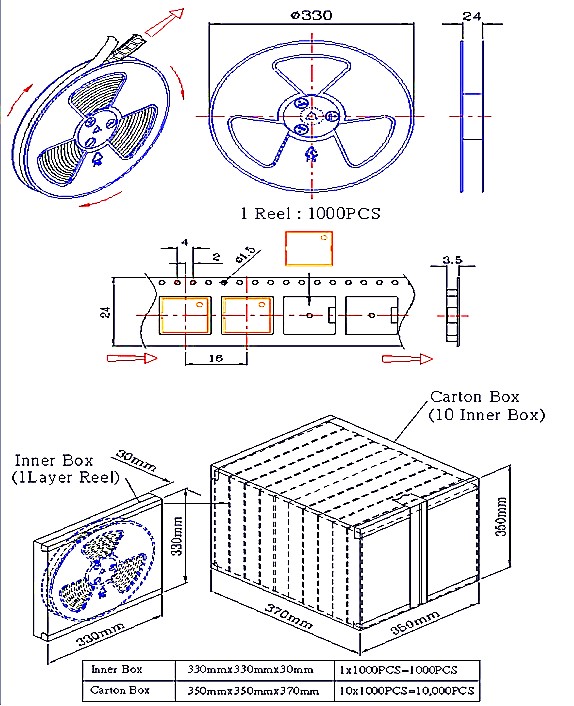

Tak. MEIDI oferuje niestandardowe strojenie częstotliwości w zakresie 2–5 kHz, alternatywne wartości pojemności i różne konfiguracje taśm i szpul dla dużych projektów OEM. Skontaktuj się z zespołem ds. aplikacji, przedstawiając swoje wymagania dotyczące oceny wykonalności i czasu realizacji.
W przypadku arkuszy danych, krzywych akustycznych specyficznych dla napięcia, projektów referencyjnych obwodów napędowych lub dostosowywania OEM, prześlij swoje wymagania za pośrednictwem formularza kontaktowego. Inżynierowie aplikacji MEIDI zazwyczaj odpowiadają w ciągu jednego dnia roboczego, przedstawiając dokumentację techniczną i wycenę hurtową.
