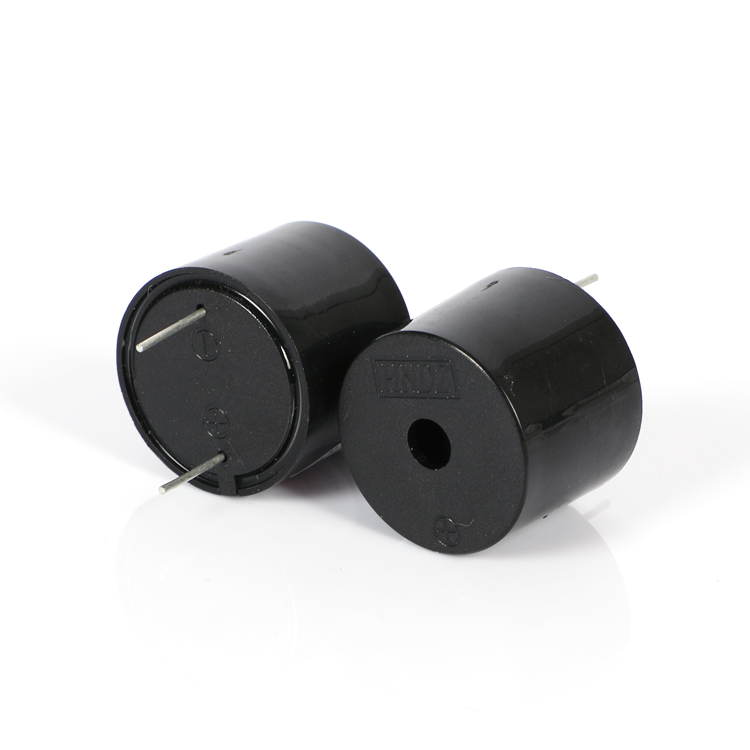

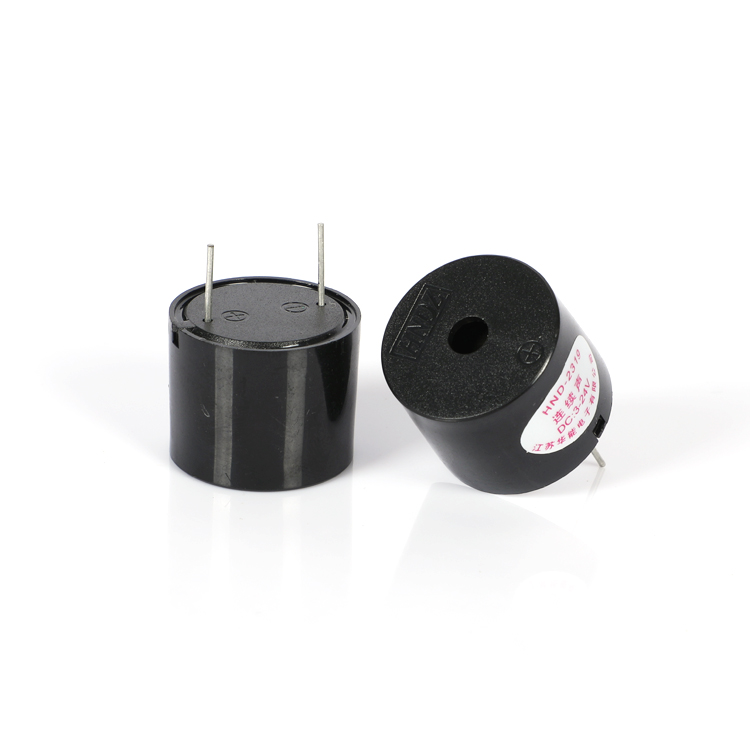

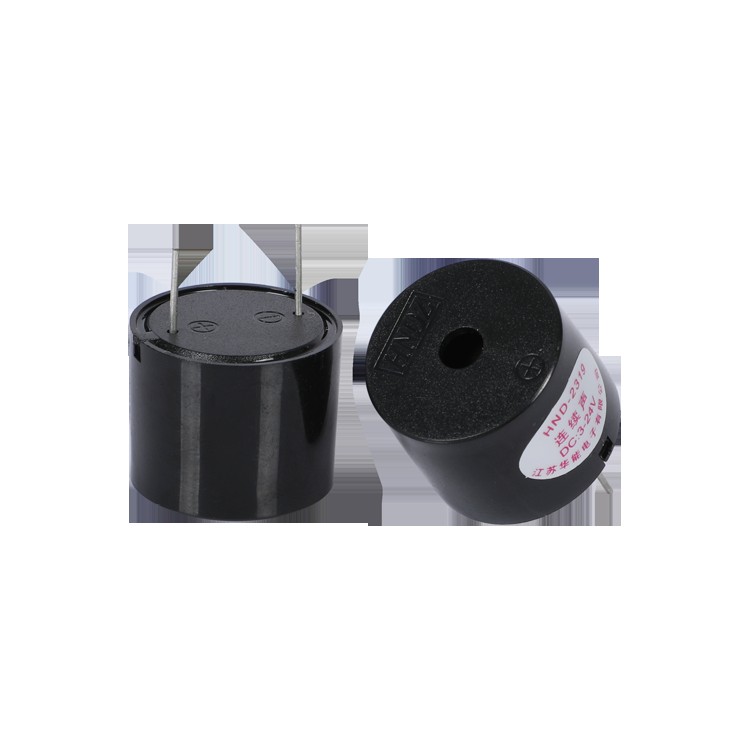

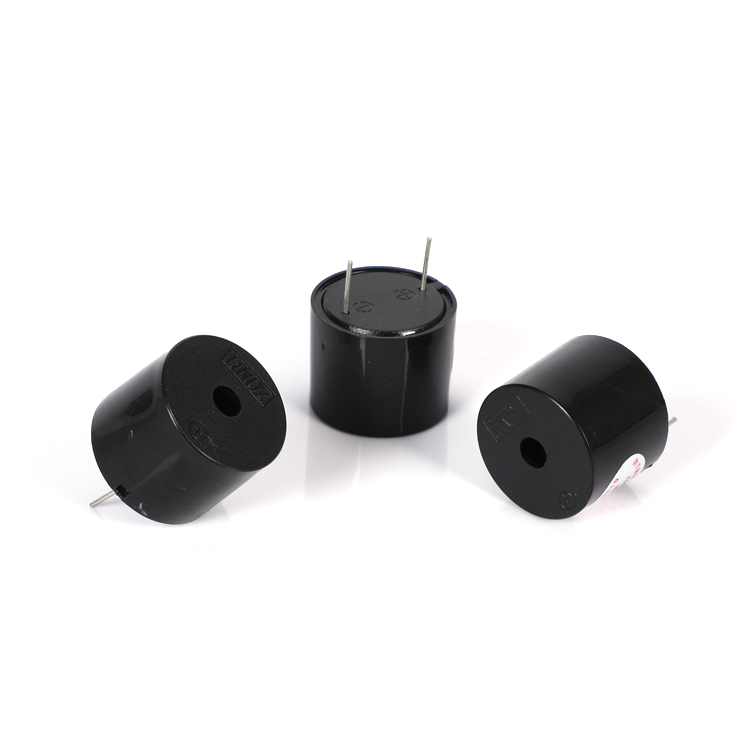

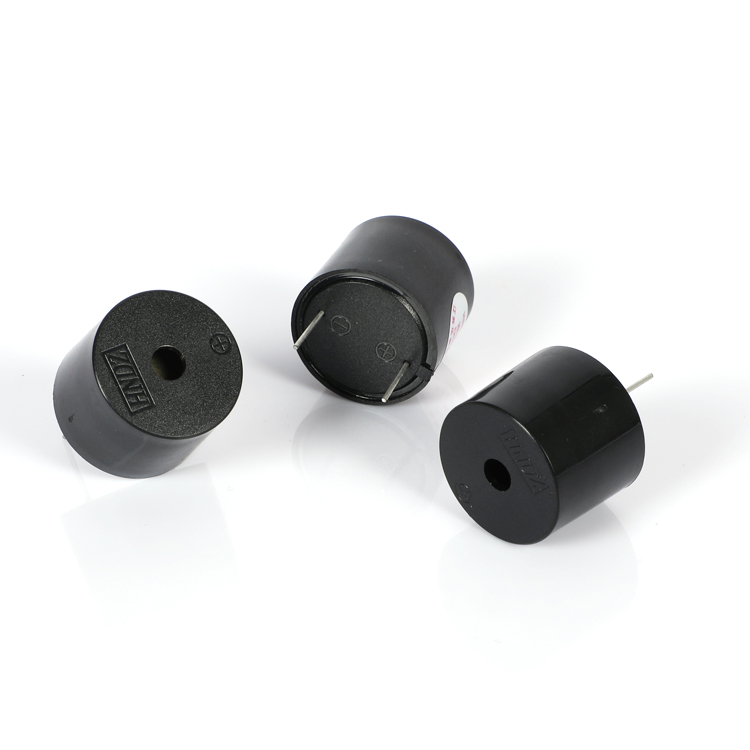

HND-2319 to aktywny brzęczyk piezoelektryczny o średnicy 23 mm ze zintegrowanym obwodem napędowym, umieszczony w czarnej obudowie ABS. Aktywny brzęczyk piezoelektryczny 2319 działa w zakresie zasilania od 3 V do 24 V DC i wytwarza nominalny ton 3700 Hz przy napięciu znamionowym 12 V DC. Wyższa obudowa 19 mm w porównaniu do wariantów 16 mm w tej samej klasie średnicy, zapewnia powiększoną komorę akustyczną, która przyczynia się do: wyraźny charakter tonalny. Zgodnie z normą pobór prądu wynosi ≤10mA Warunki testowe 12 Vp-p, 3700 Hz. O masie 5 g i identycznym przekroju otworu przelotowego do serii HND‑2316, ten brzęczyk jest praktycznym wyborem w przypadku projektów wymagających wyższego poziomu częstotliwość alarmów bez zmiany układu PCB.
Wbudowany obwód oscylacyjny — napięcie prądu stałego bezpośrednio generuje dźwięk o częstotliwości 3700 Hz
Napięcie znamionowe 12 VDC, zakres pracy 3–24 VDC
Moc dźwięku ≥90 dB w odległości 10 cm poniżej 12 Vp-p, fala prostokątna 3700 Hz
Pobór prądu ≤10 mA przy częstotliwości znamionowej i napięciu znamionowym
Obudowa ABS czarna Φ23×19mm, montaż przewlekany, 5 g
Aktywny brzęczyk piezoelektryczny H2319 jest dostrojony do częstotliwości rezonansowej 3700±500 Hz. To umieszcza jego wyjście w wyższym paśmie słyszalnym niż 3000 Hz HND‑2316, dzięki czemu jest bardziej odpowiedni do środowiska, w których preferowany jest ostrzejszy, bardziej przenikliwy sygnał — np. na planie otwartym podłogi przemysłowe lub stacje medyczne z konkurencyjnym hałasem w tle. ± 500 Hz Pasmo tolerancji pozwala na normalne wahania produkcji przy jednoczesnym zachowaniu tonu spójny zakres percepcji.
Wysokość obudowy wynosząca 19 mm tworzy większą objętość wewnętrzną w porównaniu do wysokości 16 mm wariant. W konstrukcji brzęczyka piezoelektrycznego objętość wnęki wpływa na Helmholtza rezonans zamkniętej masy powietrza i może wpływać zarówno na poziom ciśnienia akustycznego i kształtowanie częstotliwości. Podczas gdy HND‑2319 i HND‑2316 mają te same 23 mm średnicy membrany, dodatkowa objętość wewnętrzna w HND‑2319 przesuwa charakterystykę impedancji akustycznej, przyczyniając się do jego wyraźnego wyjścia tonalnego.
Obydwa modele mają identyczne rozstawy pinów i powierzchnię PCB, co pozwala projektantom do oceny różnych częstotliwości bez konieczności zmiany płytki. Masa 5g to wykonalne w przypadku standardowych połączeń lutowanych z otworami przelotowymi w normalnych warunkach pracy poziomy wibracji.
| Parametr | Wartość | Warunki testu / uwagi |
| Typ produktu | Aktywny brzęczyk piezoelektryczny | — |
| Napięcie znamionowe | 12 V prądu stałego | — |
| Napięcie robocze | 3–24 V prądu stałego | — |
| Częstotliwość rezonansowa | 3700 ± 500 Hz | — |
| Moc dźwięku w odległości 10 cm | ≥90 dB | Fala prostokątna 3700 Hz, 12 Vp-p |
| Bieżące zużycie | ≤10 mA | Fala prostokątna 3700 Hz, 12 Vp-p; nagłówek raportu z testu może zawierać inną wartość referencyjną — patrz Podsumowanie raportu z testu |
| Temperatura pracy | -20 ℃ ~ +80 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +85 ℃ | Niedziałający |
| Wymiary (średnica × wys.) | Φ23 ± 0,5 × 19 ± 0,3 mm | Tylko ciało; tolerancja rysunku ±0,5 mm, jeśli nie podano inaczej |
| Waga | 5 gr | — |
| Materiał obudowy | Czarny ABS | — |
| Pojemność | 12 ± 40% nF | Wartość referencyjna na nagłówek specyfikacji; nie weryfikowane dla każdej próbki |
| Typ mocowania | Otwór przelotowy | Lutowanie falowe/ręczne |
Wskaźniki stanu maszyn przemysłowych, w przypadku których alarm o częstotliwości 3700 Hz przecina szum tła o niskiej częstotliwości
Medyczny sprzęt monitorujący wymagający wyraźnego alarmu dźwiękowego odrębnego od dźwięków urządzenia o częstotliwości 3000 Hz
Centrale alarmowe i systemy kontroli dostępu z montażem płytek PCB z otworami przelotowymi
Ostrzeżenia na desce rozdzielczej samochodu (dzwonki otwartych drzwi, przypomnienia o reflektorach) przy zasilaniu 12 V DC
Zasilacze bezprzerwowe i jednostki dystrybucji zasilania pracujące na szynie 12–24 V DC
Urządzenia konsumenckie i sprzęt vendingowy korzystają z wyższego sygnału zwrotnego

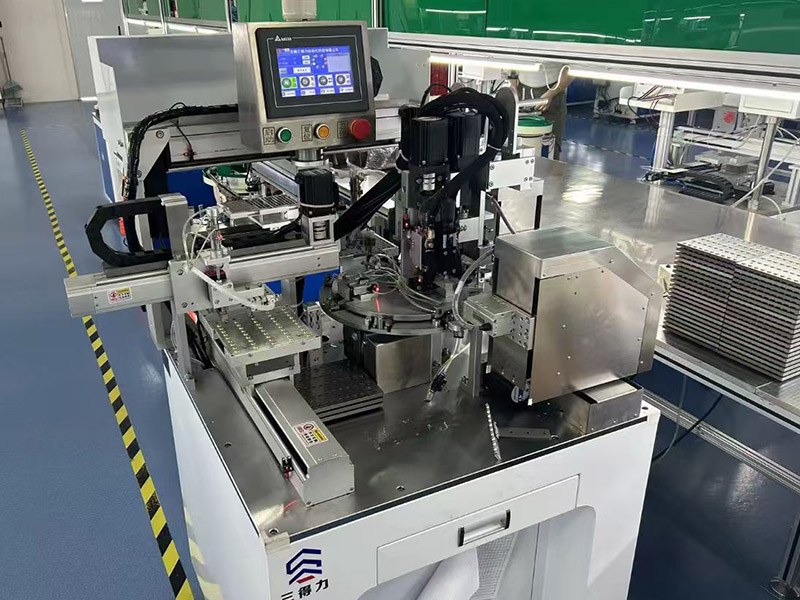

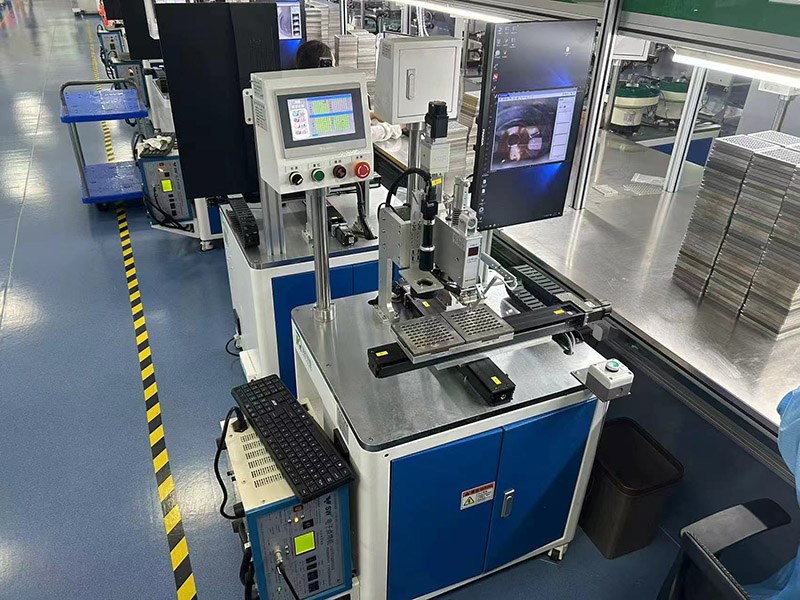

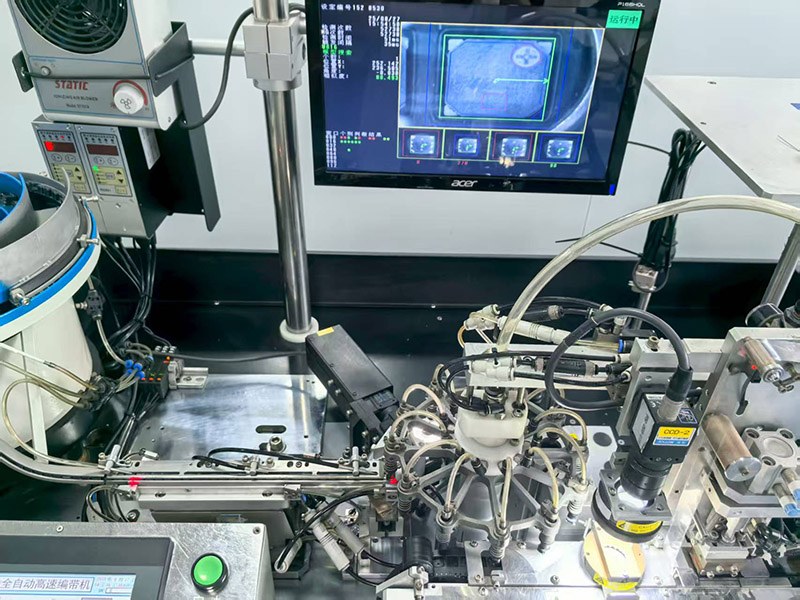

Aktywny brzęczyk piezoelektryczny 2319 jest montowany w zakładzie produkcyjnym MEIDI w Jiangsu, gdzie flow obejmuje formowanie wtryskowe obudowy ABS, klejenie membrany piezoelektrycznej, montaż PCB obwód napędowy i końcowe zgrzewanie ultradźwiękowe lub mechaniczne mocowanie obudowy. Zautomatyzowane stacje testowe mierzą następnie poziom ciśnienia akustycznego, częstotliwość rezonansową i prąd zużycie energii dla każdej jednostki w określonych warunkach 12 Vp-p, 3700 Hz.
Każda partia produkcyjna jest pobierana pod kątem siedmioelementowej sekwencji niezawodności: narażenie na wilgoć, składowanie w wysokiej temperaturze, przechowywanie w niskiej temperaturze, cykle termiczne, próba upuszczenia, wibracje wytrzymałość i odporność na ciepło lutowania. Parametry testu są zgodne z parametrami HND‑2319 Częstotliwość 3700 Hz i specyfikacja obudowy 19 mm. Testy te są częścią normy ISO9001 firmy MEIDI systemu jakości i mają na celu weryfikację stabilności działania w warunkach środowiskowych naprężenia zwykle występujące podczas transportu, przechowywania i użytkowania końcowego.
Dostępny jest raport z dziesięciu próbek dla modelu HND‑2319. Test został przeprowadzony z falą prostokątną 12 Vp-p przy 3700 Hz. Zmierzone wartości SPL wahają się od 99dB do 105 dB, wszystkie powyżej minimum ≥90 dB. Aktualne odczyty wahają się od 5,00 mA do 5,33 mA, czyli poniżej specyfikacji ≤10 mA w tabeli parametrów. Pomiary częstotliwości mieszczą się w przedziale od 3620 Hz do 3780 Hz Okno 3700±500 Hz. Kontrole wymiarowe potwierdzają zgodność z Tolerancje projektowe Φ23×19mm.
Uwaga: nagłówek raportu z testu odnosi się do limitu prądu ≤15 mA, który jest inny od wartości ≤10mA podanej w tabeli parametrów produktu. Za prawidłowe aktualną specyfikację mającą zastosowanie do Twojego zamówienia, skontaktuj się z MEIDI wymagania. Przykładowe dane ilustrują typowy rozkład, a nie stanowią gwarantowany zakres wydajności.
| Próbka | SPL (dB) | Prąd (mA) | Częstotliwość (Hz) | Średnica (mm) | Wysokość (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Wniosek: PASS. Wygląd, polaryzacja i kierunek taśmy są zgodne ze specyfikacją.
1. Pracuj wyłącznie w zakresie 3–24 VDC. Napięcie powyżej tego może spowodować trwałe uszkodzenie wewnętrznego obwodu oscylacyjnego.
2. Ten produkt nie jest zapieczętowany. Unikać wnikania wody, resztek topnika lub kleju przez port dźwiękowy, który może zmienić pasmo przenoszenia i zmniejszyć moc wyjściową.
3. Wystawienie na działanie gazów korozyjnych lub wysokiej wilgotności może spowodować uszkodzenie elementu piezoelektrycznego i mosiężne styki z biegiem czasu. Przechowuj i używaj w kontrolowanych środowiskach.
4. Poziom ciśnienia akustycznego zależy od napięcia zasilania i wydajności prądowej źródła. Sprawdź, czy obwód napędu może dostarczyć wystarczający prąd pod obciążeniem.
5. Utrzymuj przedni port akustyczny w czystości. Przeszkody, przegrody lub ciasno zamontowane osłony zmniejszą SPL i przesuną efektywną częstotliwość.
6. Przechowywać w oryginalnym, osuszonym opakowaniu do czasu montażu, aby zapobiec zawilgoceniu absorpcja i utlenianie szpilek.
1. Czym HND-2319 różni się od HND-2316 w ofercie MEIDI?
Aktywny brzęczyk piezoelektryczny 2319 jest dostrojony do częstotliwości 3700 ± 500 Hz i ma wysokość obudowy 19 mm, podczas gdy HND‑2316 działa z częstotliwością 3000 ± 500 Hz i ma wysokość 16 mm. Obydwa mają tę samą średnicę 23 mm, napięcie znamionowe 12 V DC i napięcie robocze 3–24 V DC zasięgu i powierzchni otworu przelotowego. Podstawowe różnice to częstotliwość pasmo i prześwit pionowy.
2. Jakie jest znaczenie częstotliwości rezonansowej 3700 Hz?
Ton 3700 Hz zajmuje wyższe słyszalne pasmo niż 3000 Hz, co sprawia, że jest on percepcyjnie ostrzejszy. Może to być korzystne w hałaśliwym otoczeniu lub zastosowania, w których wiele brzęczyków wymaga odrębnej separacji częstotliwości. Dane dotyczące przemiatania częstotliwości mogą być dostarczone na żądanie.
3. Dlaczego raport z testu pokazuje prąd ≤15 mA, podczas gdy tabela parametrów podaje ≤10 mA?
Rozbieżność między nagłówkiem raportu z testu (≤15 mA) a produktem tabela parametrów (≤10mA) jest niezgodnością w dokumentacji. Zmierzona próbka wartości stale wynoszą około 5 mA. Skontaktuj się z MEIDI, aby potwierdzić poprawność specyfikację zamówienia.
4. Jaki prześwit pionowy jest wymagany dla HND-2319?
Wysokość ciała wynosi 19,0 ± 0,3 mm. Należy zapewnić dodatkową przestrzeń występ ołowiany z otworem przelotowym i filety lutownicze. Szczegółowy mechanizm rysunki są dostępne w MEIDI.
5. Czy mogę zamienić HND-2319 na istniejącą podstawę HND-2316?
Tak. Rozstaw pinów i wzór otworów PCB są identyczne. Jedyny fizyczny zmiana polega na zwiększeniu wysokości o 3 mm. Sprawdź, czy Twoja obudowa mieści wyższy profil przed substytucją.
6. Dlaczego raport z testu wykorzystuje falę prostokątną jako aktywny brzęczyk?
HND‑2319 jest przeznaczony do pracy na prąd stały z wbudowaną oscylacją. Przebieg prostokątny 12Vp-p jest znormalizowanym warunkiem charakterystyki użyte w raporcie z testu. Dane dotyczące wydajności napędu DC są dostępne osobno.
Kompletne arkusze danych, krzywe charakterystyki częstotliwości, prąd wyjaśnienia specyfikacji lub rysunki obrysu PCB dla HND‑2319, skontaktuj się z MEIDI i podaj szczegóły aplikacji. Pomoc techniczna zazwyczaj odpowiada w ciągu jednego dnia roboczego.
