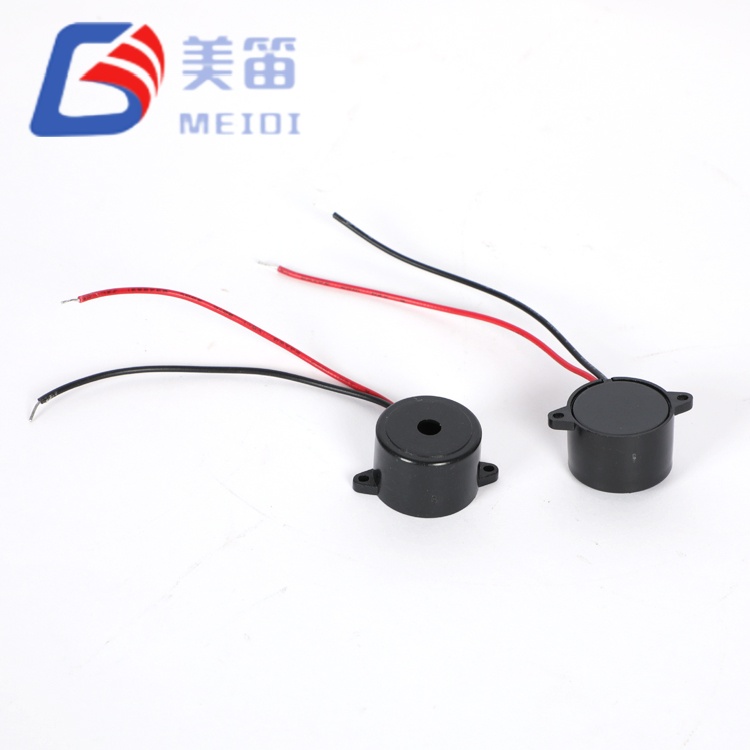

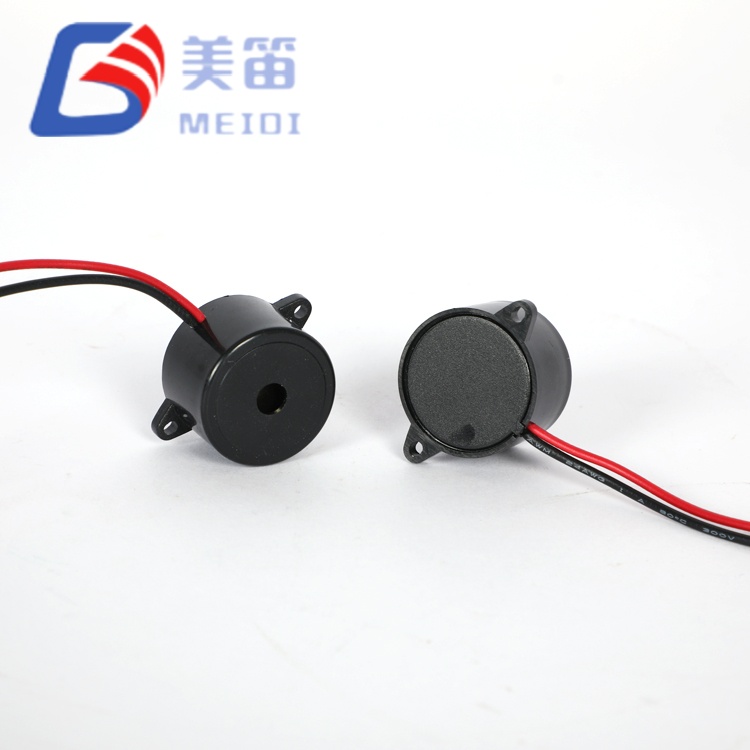

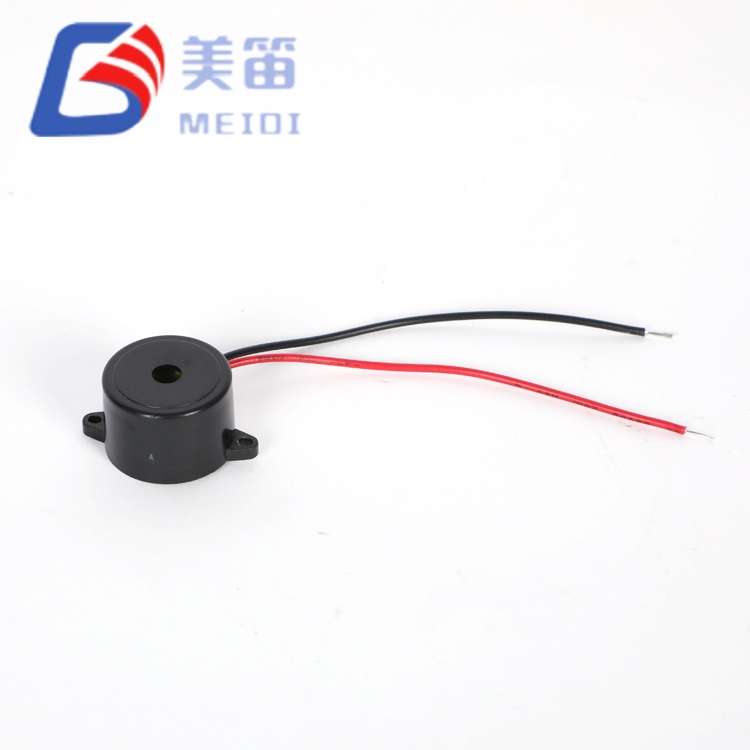

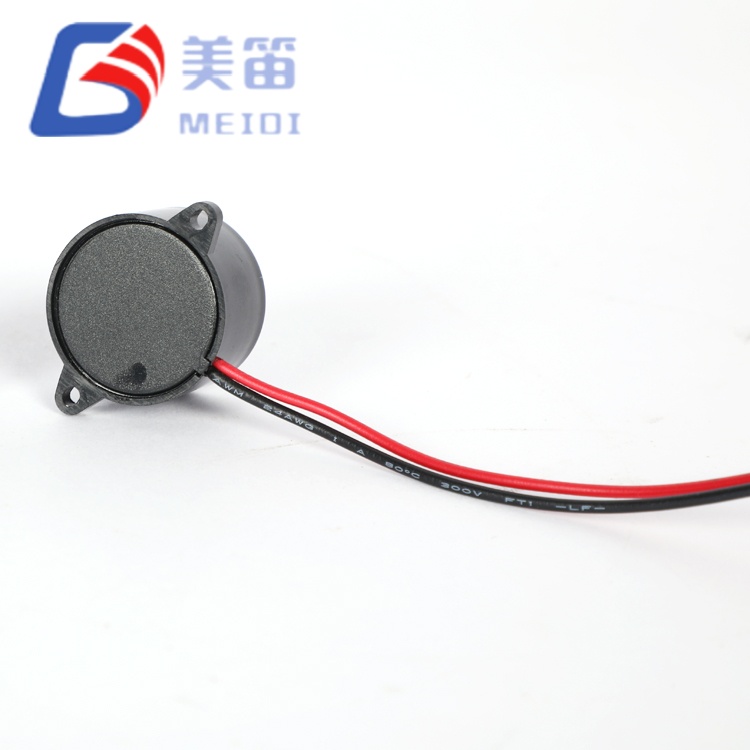

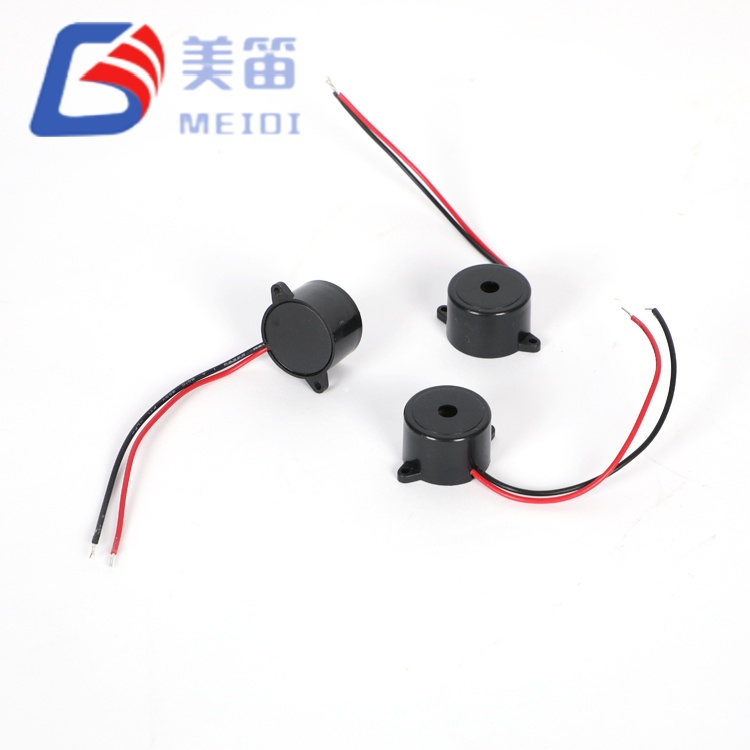

HND‑2316L to konfiguracja z przewodem 23 mm aktywnej platformy brzęczyka MEIDI. Łączy w sobie ten sam akustyczny silnik i obwód napędowy, co aktywny brzęczyk piezoelektryczny 2316 z otworami przelotowymi z przewodami, ale zastępuje styki PCB wolnymi przewodami, umożliwiając oddzielenie źródła dźwięku od płytka drukowana. Wbudowany oscylator reaguje na dowolne zasilanie prądem stałym o napięciu od 3 V do 24 V i zapewnia dźwięk o częstotliwości 3000 Hz. Przy napięciu znamionowym 12 V DC osiągany jest poziom ciśnienia akustycznego co najmniej 90 dB mierzone w odległości 10 cm. Obudowa ABS zachowuje wymiary Φ23×16mm, a cały zestaw waży 5g. Ta część jest powszechnie określana w przypadku brzęczyka musi być umieszczony za przednią kratką, wewnątrz drzwi na zawiasach lub na innej wysokości z głównej obudowy elektroniki.
Zakończenie przewodu doprowadzającego do zdalnego umieszczenia z dala od płytki drukowanej
Parametry elektryczne i akustyczne identyczne jak w HND‑2316: ≥90 dB, 3000 Hz
Wbudowany obwód napędowy — napięcie znamionowe 12 VDC, zakres roboczy 3–24 VDC
Obudowa ABS czarna, Φ23×16mm, 5g
MEIDI produkuje aktywny brzęczyk piezoelektryczny 2316 z przewodami w swoim zakładzie w Jiangsu, gdzie sekwencja montażu obejmuje połączenie piezoceramiczne, włożenie PCB, zamknięcie obudowy i dedykowaną etap lutowania przewodowego. Wstępnie pozbawione izolacji przewody są lutowane ręcznie lub lutowane oporowo do zacisków brzęczyka przy monitorowanej temperaturze i czasie przebywania. Test rozciągania jest nałożony na próbkę z każdej partii w celu sprawdzenia integralności mechanicznej. Podążanie za przewodem przystawki, każde urządzenie jest ekranowane akustycznie: SPL, częstotliwość i prąd zmierzone przy 12 Vp-p, 3000 Hz przy użyciu zautomatyzowanej stacji testowej. Współczynnik przenikania i dystrybucja SPL są rejestrowane w celu identyfikowalności partii.
Ten sam siedmioelementowy zestaw niezawodności zastosowany w modelu HND-2316 (wilgotność, wysoka temperatura przechowywanie, przechowywanie w niskiej temperaturze, cykle termiczne, upadek, wibracje, odporność na ciepło lutowania) dotyczy próbek HND‑2316L. Wyniki testów są dostępne dla wymagających klientów dane dotyczące kwalifikacji w ramach procesu zatwierdzania komponentów.
| Parametr | Wartość | Warunki testu / uwagi |
| Typ produktu | Aktywny brzęczyk piezoelektryczny z przewodami prowadzącymi | — |
| Napięcie znamionowe | 12 V prądu stałego | — |
| Napięcie robocze | 3–24 V prądu stałego | — |
| Częstotliwość rezonansowa | 3000 ± 500 Hz | — |
| Moc dźwięku w odległości 10 cm | ≥90 dB | Fala prostokątna 3000 Hz, 12 Vp-p |
| Bieżące zużycie | ≤10 mA | Fala prostokątna 3000 Hz, 12 Vp-p; tabela parametrów ≤10mA; nagłówek raportu z testu może odnosić się do ≤15 mA — patrz Podsumowanie raportu z testu |
| Temperatura pracy | -20 ℃ ~ +80 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +85 ℃ | Niedziałający |

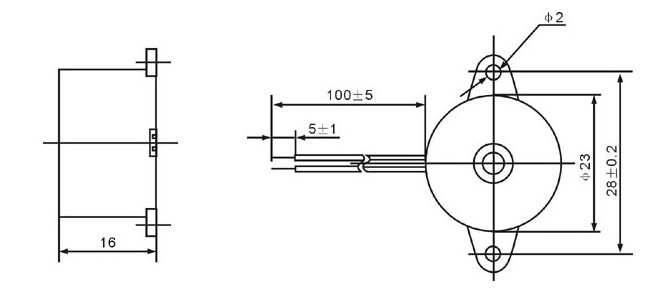

| Wymiary (średnica × wys.) | Φ23 ± 0,5 × 16 ± 0,3 mm | Tylko ciało; tolerancja rysunku ±0,5 mm, jeśli nie podano inaczej |
| Waga | 5 gr | — |
| Materiał obudowy | Czarny ABS | — |
| Pojemność | 12 ± 40% nF | Wartość referencyjna na nagłówek specyfikacji; nie weryfikowane dla każdej próbki |
| Typ połączenia | Przewody ołowiane | Ręczne lutowanie do przewodów |
Ponieważ aktywny brzęczyk piezoelektryczny 2316 z przewodami nie jest ograniczony obrysem PCB, projektanci mają swobodę ustawić brzęczyk tak, aby był maksymalnie słyszalny lub aby pasował do nieregularnej geometrii obudowy. Kilka praktyk pomaga zachować długoterminową niezawodność:
Punkty mocowania drutu:W obudowie hosta poprowadź przewody do a stałą listwę zaciskową lub użyj opaski kablowej zamontowanej na wsporniku w odległości 20–30 mm od korpus brzęczyka. Izoluje to złącza lutowane przed wibracjami i przypadkowym szarpnięciem.
Uwagi dotyczące długości przewodu:Oferowane są standardowe długości drutu; dłużej można dostarczyć opcje niestandardowe. Określając rozszerzone przewody, należy wziąć pod uwagę dodane rezystancja szeregowa i jej znikomy wpływ na wejście piezoelektryczne o wysokiej impedancji, ale także potencjał promieniowania EMI z wewnętrznego oscylatora brzęczyka. A układ skrętki lub mała kulka ferrytowa może złagodzić to zjawisko w wrażliwych obwodach.
Akustyka obudowy:Jeżeli brzęczyk jest umieszczony za panelem perforowanym lub kratkę, upewnij się, że otwarta przestrzeń jest co najmniej równa średnicy otworu dźwiękowego. Poważnie ograniczone otwarcie może obniżyć SPL o kilka decybeli.
Lutowanie ręczne do przewodów:Temperatura żelaza 350 ± 10 ℃ przez 2–5 sekund zaleca się, przy czym ciepło przykłada się głównie do drutu. Unikaj podnoszenia i zginania przewód na wyjściu z obudowy podczas manipulacji.
Panele wyposażenia, w których brzęczyk jest zamontowany na desce rozdzielczej i podłączony z powrotem do: płyta sterująca umieszczona głębiej w obudowie.
Detektory bezpieczeństwa wymagające alarmu dźwiękowego na określonej wysokości, oddzielone z elektroniki czujnika.
Maszyny przemysłowe z rozproszonymi punktami alarmowymi, wszystkie połączone wiązką przewodów do jednego sterownika logicznego.
Dodatki do motoryzacyjnego rynku części zamiennych (zestawy czujników parkowania, kierunkowskazy martwego pola), gdzie brzęczyk jest podłączony do istniejącego obwodu 12 V.
Projekty modernizacji polegające na wymianie uszkodzonego brzęczyka do montażu na płytce drukowanej na odpowiednik z przewodem gdy przeróbka płytki jest niepraktyczna.

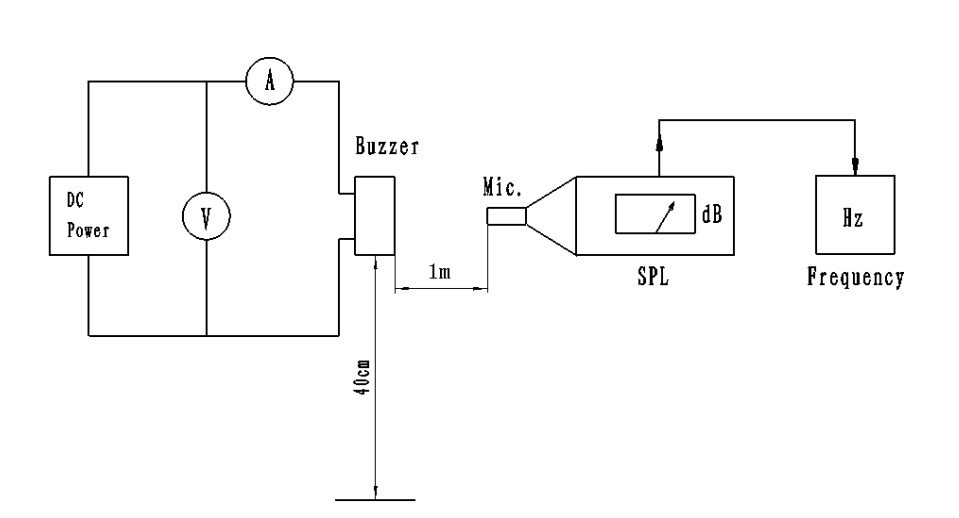

Aktywny brzęczyk piezoelektryczny 2316 z przewodami jest zgodny z tym samym protokołem testu akustycznego co HND‑2316: kwadrat 12 Vp-p fala o częstotliwości 3000 Hz, mierzona w odległości 10 cm. Przykładowe dane potwierdzają SPL ≥90dB i częstotliwość w zakresie 3000±500 Hz. Niektóre nagłówki raportów z testów podają limit prądu wynoszący ≤15 mA, który różni się od wartości ≤10mA w tabeli parametrów. W praktyce mierzony prąd wartości są stale znacznie poniżej obu limitów. Do dokumentacji testowej odpowiadających konkretnej partii dostawy, należy skontaktować się z MEIDI.
Wniosek: PASS. Wygląd, polaryzacja i podłączenie przewodu spełniają standardy akceptacji.
1. Podaj napięcie stałe tylko w przedziale 3–24 V. Stany nieustalone poza tym zakresem może uszkodzić układ scalony oscylatora.
2. Obudowa jest otwarta i nie jest zaprojektowana tak, aby była odporna na wnikanie cieczy. Zachowaj dźwięk port suchy i wolny od resztek topnika.
3. W środowiskach z gazami korozyjnymi (amoniak, związki siarki) należy umieścić brzęczyk w chronionym schowku lub nałóż powłokę ochronną tylko na obszarze terminala, unikając membrany akustycznej.
4. SPL jest zależny od podaży. Sprawdź, czy napięcie sterujące i dostępny prąd spełniają wymagania brzęczyka pod obciążeniem.
5. Nie zasłaniaj portu dźwiękowego. Nawet częściowe zasłonięcie może spowodować spadek wydajności 3–6 dB i przesuń szczyt rezonansu.
6. Przechowywać szczelnie ze środkiem osuszającym. Absorpcja wilgoci może spowodować utlenienie żył przewodów doprowadzających i zmniejszają lutowność.
7. Po montażu zabezpiecz przewody odciążką. Niezabezpieczone przewody może przenosić wstrząsy mechaniczne na złącza lutowane, ostatecznie powodując przerywany kontakt.
P1: Czy HND‑2316L jest pod względem elektrycznym identyczny z HND‑2316?
Tak. Obydwa mają to samo napięcie znamionowe, zakres roboczy, częstotliwość, SPL i aktualne specyfikacje. Jedyną różnicą jest sposób zakończenia: przewody doprowadzające w porównaniu z kołkami z otworami przelotowymi.
P2: Czy mogę otrzymać HND‑2316L z niestandardowymi długościami przewodów lub końcówkami złączy?
Dostępne są niestandardowe długości przewodów, przekroje przewodów i zakończenia złączy. Obowiązują typowe minimalne ilości zamówienia. Skontaktuj się z MEIDI i podaj dokładne dane wymagania dotyczące odpowiedzi dotyczącej wykonalności.
P3: Raport z testu czasami pokazuje ≤15 mA. Jakiego limitu prądu powinienem użyć?
Tabela parametrów produktu podaje ≤10mA, a rzeczywiste pomiary próbek są takie zazwyczaj około 5 mA. Wartość ≤15 mA w niektórych nagłówkach raportów stanowi dokumentację niespójność. W przypadku konkretnego zamówienia obowiązuje wartość ≤10 mA, chyba że określono inaczej potwierdzone przez MEIDI.
P4: Jaka jest maksymalna odległość, w jakiej mogę umieścić brzęczyk od obwodu sterującego?
Nie ma ścisłych ograniczeń funkcjonalnych dla krótkich serii. Dla długości przewodów przekraczających 1m, należy wziąć pod uwagę spadek napięcia na przewodzie (nieistotny dla niskiego poziomu sygnału dźwiękowego). prąd) i możliwość promieniowania EMI. Skrętka lub koralik ferrytowy jest zalecany do długich tras kablowych w systemach wrażliwych na hałas.
P5: Czy przewody doprowadzające nadają się do automatycznego zaciskania lub zakończenia IDC?
W standardowym drucie zastosowano przewody linkowe, które można zacisnąć odpowiednimi żyłami terminale. Połączenie z przesunięciem izolacji (IDC) nie jest zalecane ze względu na: przekrój drutu i typ izolacji. Skontaktuj się z MEIDI, aby uzyskać kartę specyfikacji drutu.
P6: Czy HND‑2316L można używać na zewnątrz?
Zakres temperatur roboczych pozwala na użytkowanie na zewnątrz w klimacie umiarkowanym, ale obudowa nie jest odporna na warunki atmosferyczne. Bezpośrednie narażenie na deszcz, kurz lub kondensację należy unikać wilgoci. W przypadku instalacji na zewnątrz brzęczyk należy umieścić w środku wentylowaną, wodoodporną obudowę.
Aby otrzymać kompletne arkusze danych, rysunki konfiguracji przewodów lub test niezawodności raportów dla HND‑2316L, skontaktuj się z MEIDI, podając szczegóły projektu. Pomoc techniczna zazwyczaj odpowiada w ciągu jednego dnia roboczego.
