Aktywny brzęczyk piezoelektryczny 2310E

Aktywny moduł akustyczny piezoelektryczny wysokiego napięcia do integracji z magistralą przemysłową:

Natywne zasilanie 12 V DC z zakresem przetrwania 3–24 V — obejmuje architektury samochodowe, przemysłowe i systemy zasilania awaryjnego bez konwersji napięcia

Wbudowany obwód oscylatora — stała częstotliwość 3500 Hz po zastosowaniu prądu stałego; wymagane są zerowe zasoby MCU PWM lub zewnętrzne komponenty napędu

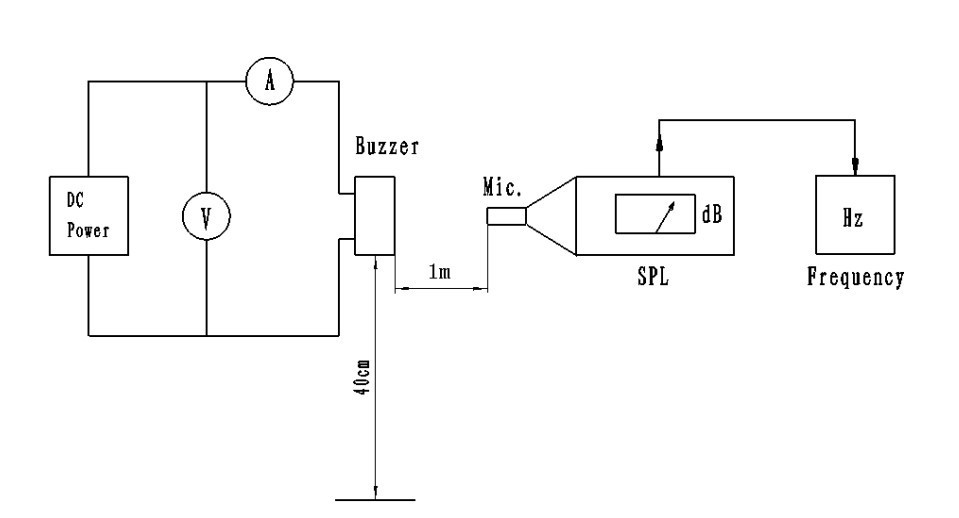

Wyjątkowa skuteczność akustyczna — partia próbek mierzy 91–94 dB, 6–9 dB powyżej progu specyfikacji ≥85 dB

Bardzo niski pobór prądu 4 mA przy 12 V — o 96% mniejsze obciążenie mocy niż aktywne elektromagnetyczne alternatywy o porównywalnej mocy wyjściowej

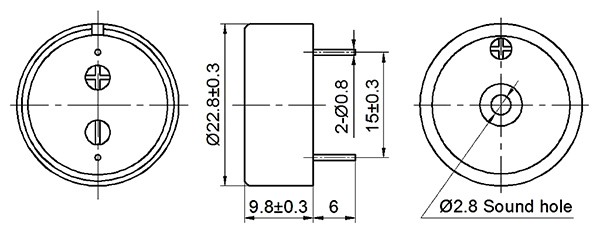

Membrana piezoelektryczna o średnicy 23 mm z przewodem i uchwytami montażowymi — elastyczna instalacja do montażu na panelu i w obudowie

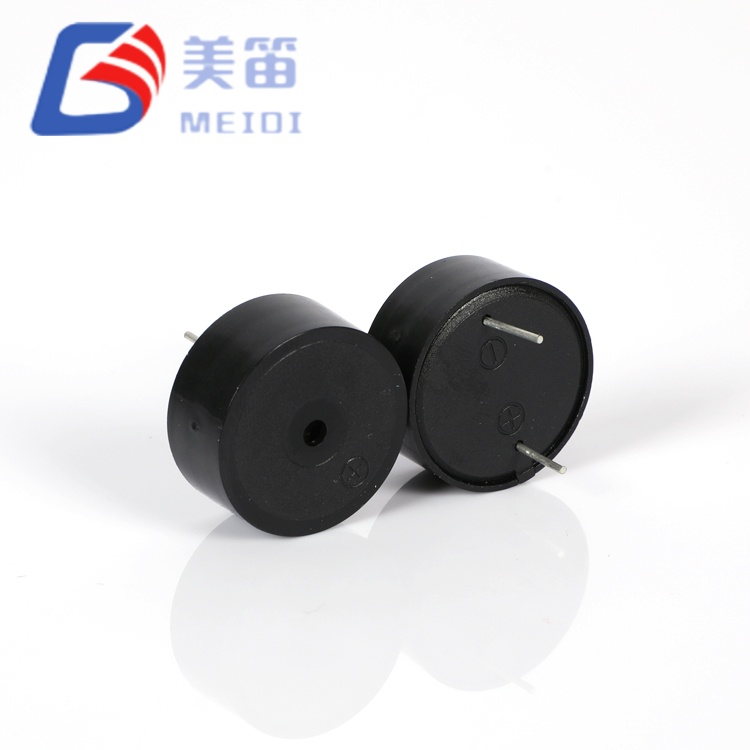

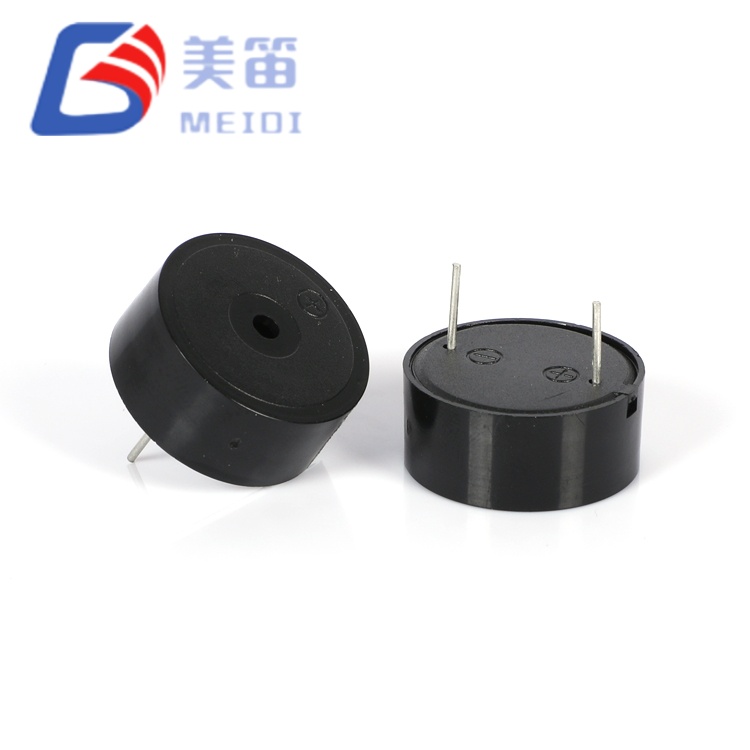

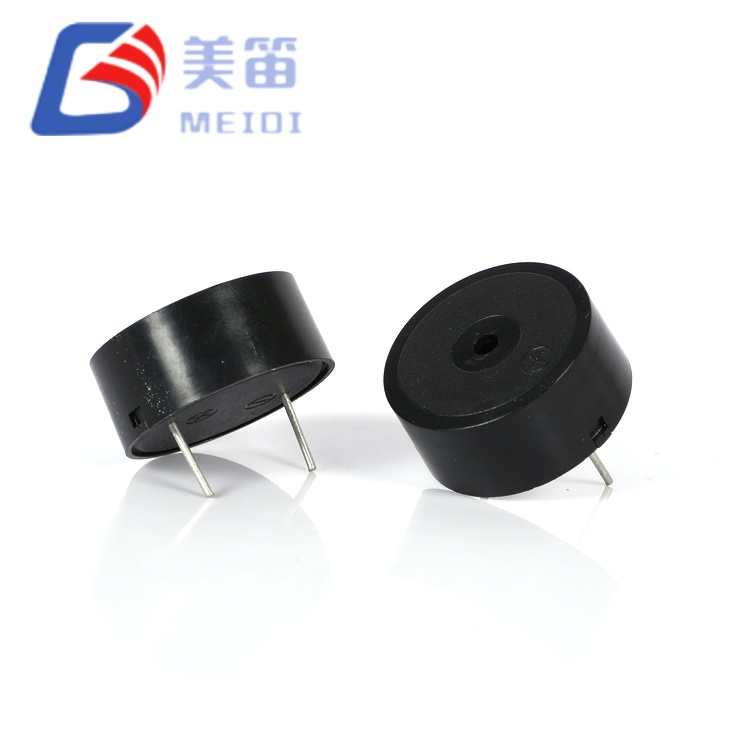

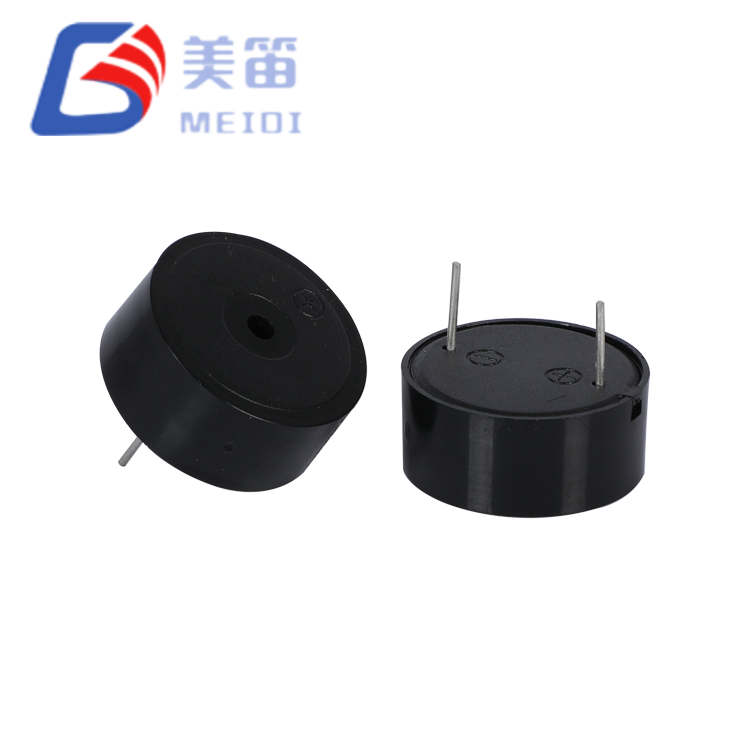

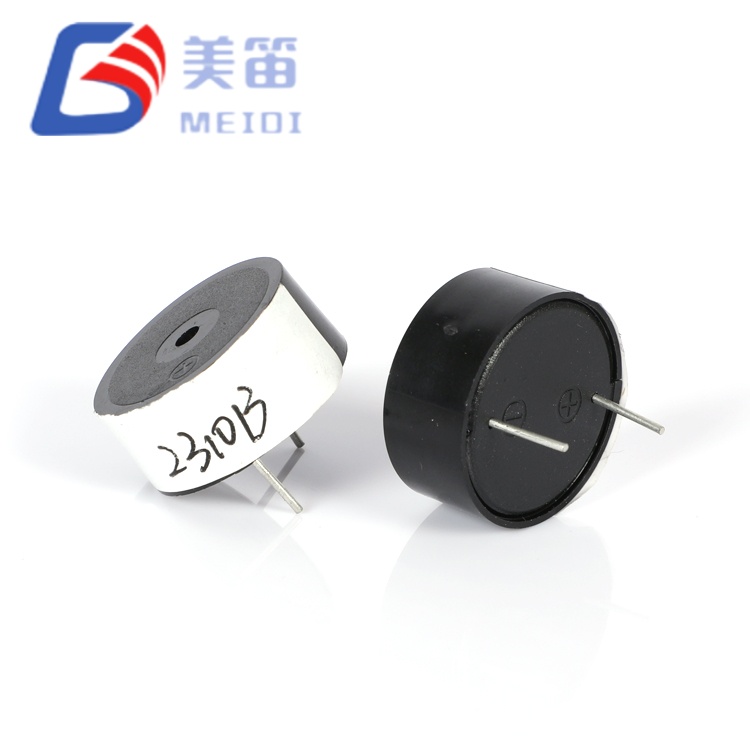

Czarna obudowa ABS z tolerancją lutowania na fali 260 ℃ i tolerancją przeróbki ręcznej 350 ℃

Typowe zastosowania

Przemysłowe moduły alarmowe PLC i HMI — sygnalizacja usterek, zakończenie cyklu i dźwiękowa informacja zwrotna o zatrzymaniu awaryjnym na magistralach sterujących 12V/24V; zero EMI pozwala zachować dokładność czujnika analogowego

Samochodowe systemy akcesoriów 12 V — ostrzeżenia o zapięciu pasów bezpieczeństwa, powiadomienia o uchylonych drzwiach i sygnały dźwiękowe przy kluczyku w stacyjce; Wytrzymałość zimnego rozruchu 3 V zapewnia niezawodną aktywację podczas uruchamiania silnika

Jednostki zasilaczy bezprzerwowych (UPS) — aktywacja trybu akumulatorowego, ostrzeżenia o przeciążeniu i alerty konserwacyjne; Pobór prądu 4 mA pozwala zachować pojemność akumulatora zapasowego

Kontrolery i falowniki ładowania słonecznego — sygnały o usterkach układu, powiadomienia o odłączeniu akumulatora i powiadomienia o zrzuceniu obciążenia w instalacjach 12 V/24 V poza siecią

Maszyny rolnicze i budowlane – alarmy obecności operatora i wskaźniki usterek hydraulicznych; Limit operacyjny 75 ℃ uwzględnia bliskość komory silnika

Sprzęt medyczny i laboratoryjny — zakończenie cyklu sterylizacji, przekroczenie limitu czasu kalibracji i alerty o błędach; Konstrukcja piezoelektryczna eliminuje zakłócenia magnetyczne w czułym oprzyrządowaniu

Często zadawane pytania

1. Czy aktywny piezoelektryczny aktywny brzęczyk 2310E wymaga zewnętrznego oscylatora lub sygnału sterującego mikrokontrolera?

Nie. HND-2310E to w pełni samodzielny, aktywny brzęczyk. Wewnętrzny obwód oscylatora generuje sygnał sterujący o częstotliwości 3500 Hz po przyłożeniu napięcia stałego w zakresie 3–24 V. Nie jest wymagane żadne wyjście PWM, generator fali prostokątnej ani elementy taktujące. Wystarczy podłączyć przewód dodatni do źródła napięcia, a przewód ujemny do masy (lub tranzystora przełączającego), aby wytworzyć sygnał dźwiękowy.

2. Jak zakres roboczy 3–24 V wpływa na ciśnienie akustyczne i prąd przy różnych napięciach?

Ciśnienie akustyczne rośnie w przybliżeniu liniowo wraz z napięciem od 3 V do 12 V, osiągając znamionową wartość ≥85 dB przy 12 V. Poniżej 6 V moc wyjściowa może być marginalna w hałaśliwym otoczeniu; powyżej 12 V, SPL nadal nieznacznie rośnie, ale pobór prądu pozostaje poniżej 4 mA ze względu na piezoelektryczne obciążenie pojemnościowe. Przy napięciu 24 V wewnętrzny oscylator ogranicza prąd w celu ochrony układu scalonego napędu; SPL wynosi około 3–4 dB powyżej wartości znamionowej 12 V. Aby zapewnić stałą wydajność, MEIDI zaleca zakres pracy 9–15 V.

3. Czy mogę używać HND-2310E w systemie przemysłowym 24V bez dodatkowych komponentów?

Tak, bezpośrednio. Maksymalne napięcie 24 V to wartość znamionowa ciągłej pracy, a nie tylko granica przeżycia. Przy napięciu 24 V DC pobór prądu pozostaje ≤ 4 mA, a wewnętrzny oscylator utrzymuje częstotliwość wyjściową 3500 Hz. Nie jest wymagany żaden rezystor szeregowy, zacisk Zenera ani regulator. To odróżnia HND-2310E od aktywnych brzęczyków elektromagnetycznych, które zazwyczaj wymagają spadku napięcia powyżej wartości maksymalnej 12 V lub 16 V.

4. Jaka jest praktyczna trwałość akustyczna przy ciągłej pracy przy napięciu 12 V i temperaturze 75 ℃?

Oczekiwane minimum 5 000 godzin przy napięciu 12 V i temperaturze otoczenia +75 ℃. Podstawowym mechanizmem zużycia jest piezoelektryczna depolaryzacja ceramiki pod wpływem stałego obciążenia prądem stałym i naprężenia termicznego. W przypadku pracy przerywanej (np. alarm 2-sekundowy co 60 sekund) żywotność wydłuża się proporcjonalnie powyżej 50 000 godzin. W przypadku zastosowań z ciągłym alarmem w środowiskach o wysokiej temperaturze MEIDI zaleca wdrożenie 50% cyklu pracy (1 sekunda włączenia, 1 sekunda wyłączenia), aby zachować polaryzację ceramiki i wydłużyć żywotność powyżej 15 000 godzin.

5. Jakie możliwości montażu zapewnia konfiguracja przewodu z uszami montażowymi?

HND-2310E posiada elastyczne przewody doprowadzające (zwykle 80–100 mm) z uchwytami montażowymi zintegrowanymi z obudową ABS. Ta konfiguracja obsługuje:
Montaż na panelu — mocowanie za pomocą śrub M2,5 lub M3 w uchach montażowych wskaźników alarmowych na panelu przednim
Montaż na podwoziu — mocowanie do metalowych ram lub wsporników w zastosowaniach motoryzacyjnych i maszynowych
Instalacja przylegająca do płytki drukowanej — poprowadź przewody przez otwory w obudowie do listew zaciskowych płytki drukowanej lub gniazd złączy, eliminując bezpośrednie naprężenia lutownicze na płytce drukowanej
Wolnowiszące — przewody z zaciskami przyłączeniowymi do wymiany modułowej w sprzęcie nadającym się do serwisowania
Uszy montażowe zapewniają mechaniczne odciążenie niezależnie od połączeń elektrycznych, redukując zmęczenie spowodowane wibracjami w porównaniu z mocowaniami z kołkami z otworami przelotowymi.
