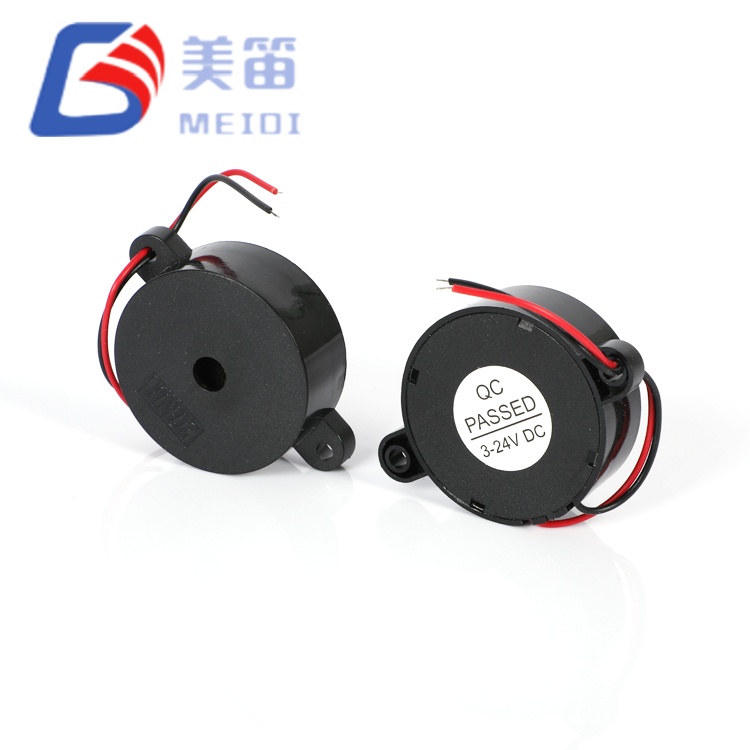

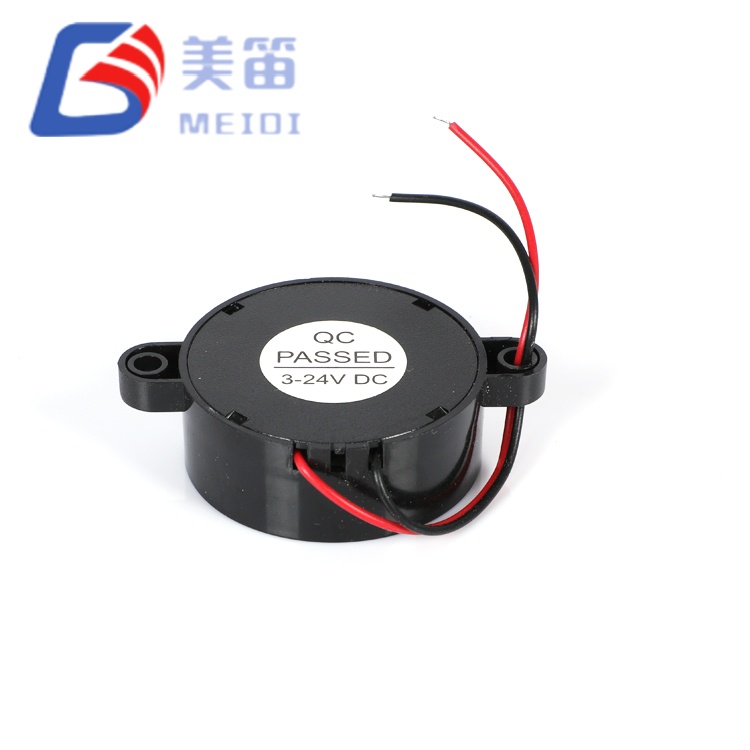

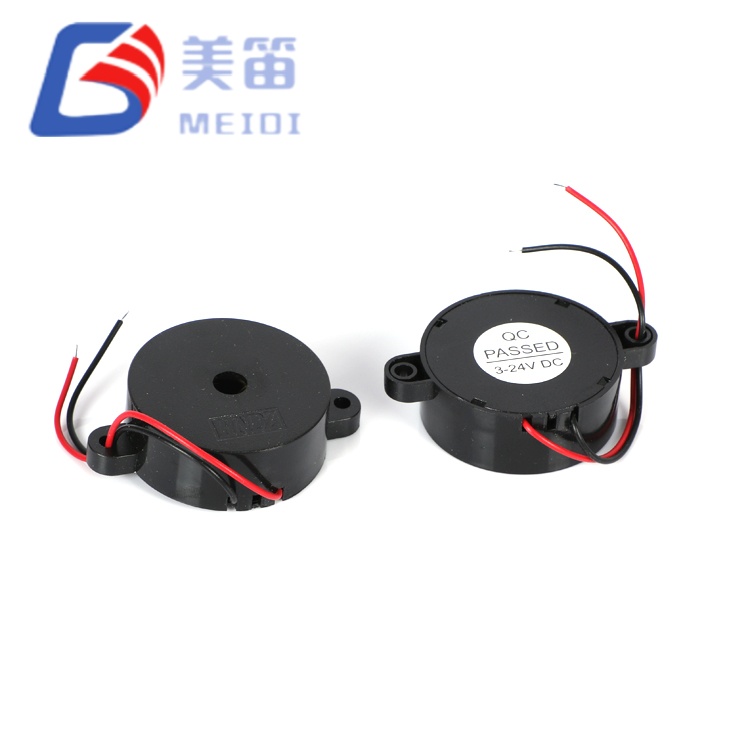

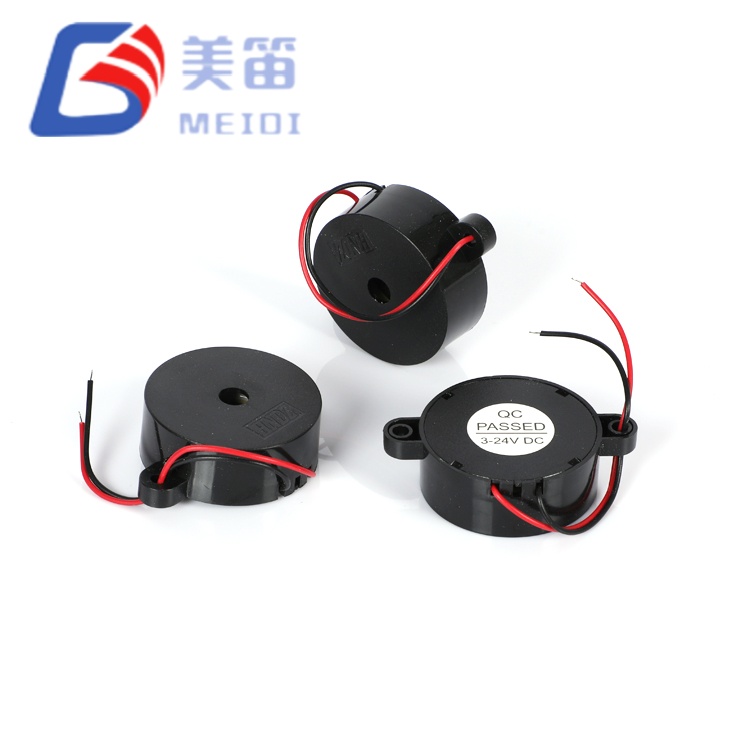

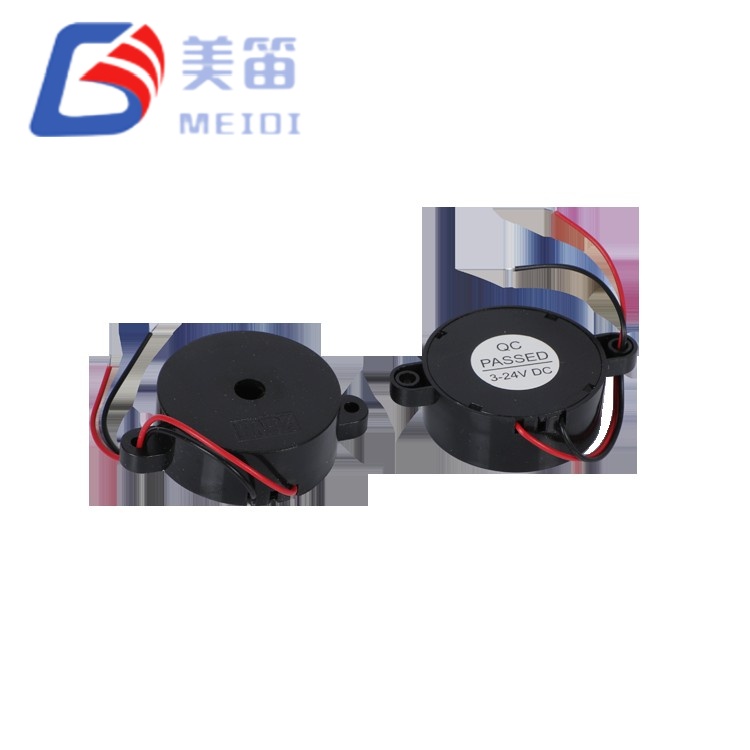

HND-4216 to aktywny brzęczyk piezoelektryczny klasy 42 mm z wbudowanym obwodem sterującym, umieszczony w czarnej obudowie ABS. Aktywny brzęczyk piezoelektryczny 4216 działa bezpośrednio z zasilania prądem stałym w zakresie od 3 V do 24 V i wytwarza nominalny dźwięk 2800 Hz bez potrzeby stosowania zewnętrznego oscylatora. Membrana Φ41,8 mm w połączeniu z profilem 16 mm zapewnia większą powierzchnię promieniowania niż typowe modele 23 mm, obsługujące szerszą dyspersję dźwięku. Przy napięciu znamionowym 12 V DC, pobór prądu jest określony na 8 mA. Ten element z otworem przelotowym jest powszechnie integrowany w przemysłowe panele alarmowe, samochodowe systemy ostrzegawcze, alerty dotyczące urządzeń medycznych i sprzęt do ogłoszeń publicznych, w przypadku którego preferowany jest sygnał dźwiękowy o niższej częstotliwości.
Wbudowana oscylacja — napięcie prądu stałego bezpośrednio wytwarza dźwięk o częstotliwości 2800 Hz
Napięcie znamionowe 12 VDC, zakres pracy 3–24 VDC
Pobór prądu 8 mA przy napięciu znamionowym
Częstotliwość rezonansowa 2800 ± 500 Hz — niższy ton niż warianty 3000 Hz+
Masa 12 g, wymiary Φ41,8×16mm, montaż przewlekany
Membrana Φ41,8 mm — zapewnia szerszy efektywny obszar promieniowania w porównaniu do brzęczyków klasy 23 mm, co zapewnia szerszy zasięg akustyczny przy montażu na otwartej powierzchni
Częstotliwość środkowa 2800 Hz – niższy charakter tonalny niż warianty 3000 Hz lub 3700 Hz, nadaje się do zastosowań, w których pożądany jest mniej przenikliwy sygnał ostrzegawczy
Stały pobór prądu 8 mA przy 12 VDC — upraszcza planowanie budżetu mocy projekty wieloobciążeniowe
Szeroki zakres zasilania od 3 V do 24 V DC — kompatybilny z urządzeniami zasilanymi bateryjnie i Przemysłowe szyny zasilające 12V/24V
Obsługiwane lutowanie na fali i ręczne — spełnia standardowe procesy montażu z otworami przelotowymi
| Parametr | Wartość | Warunki testu / uwagi |
| Typ produktu | Aktywny brzęczyk piezoelektryczny | — |
| Napięcie znamionowe | 12 V prądu stałego | — |
| Napięcie robocze | 3–24 V prądu stałego | — |
| Częstotliwość rezonansowa | 2800 ± 500 Hz | — |
| Moc dźwięku w odległości 10 cm | ≥90 dB (min. 90) | Testowano przy fali prostokątnej 12 Vp-p, 2800 Hz, 10 cm; Dane dotyczące wydajności napędu prądu stałego dostępne są na żądanie |
| Bieżące zużycie | 8 mA (typowo) | Przy napięciu znamionowym; raporty z testów mogą wskazywać ≤8mA; skontaktuj się z MEIDI, aby uzyskać dane dotyczące partii |
| Temperatura pracy | -20 ℃ ~ +80 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +85 ℃ | Niedziałający |

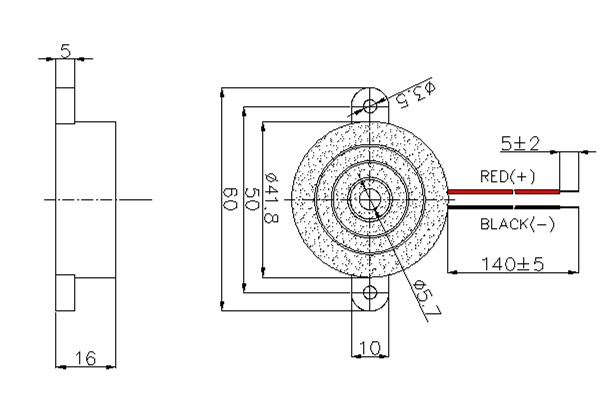

| Wymiary (średnica × wys.) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Tylko ciało |
| Waga | 12 gr | — |
| Materiał obudowy | Czarny ABS | — |
| Pojemność | 12 ± 40% nF | Wartość referencyjna na nagłówek specyfikacji; nie mierzone na poszczególnych próbkach |
| Typ mocowania | Otwór przelotowy | Lutowanie falowe/ręczne |
Przemysłowe panele sterowania i wskaźniki stanu maszyn wymagające alarmu o niższej częstotliwości
Samochodowe sygnały dźwiękowe (przypomnienia o zapięciu pasów bezpieczeństwa, ostrzeżenia o włączonych reflektorach, sygnały dźwiękowe czujników parkowania)
Alarmy sprzętu medycznego (monitory pacjenta, pompy infuzyjne, urządzenia diagnostyczne)
Sygnalizatory bezpieczeństwa i sygnalizacji pożaru, w których korzystny jest szerszy zasięg dźwięku
Zasilacze bezprzerwowe (UPS) i jednostki dystrybucji zasilania zasilane napięciem szyny DC
Kioski z informacjami publicznymi, wyświetlacze do zarządzania kolejkami i panele z ogłoszeniami dotyczącymi transportu

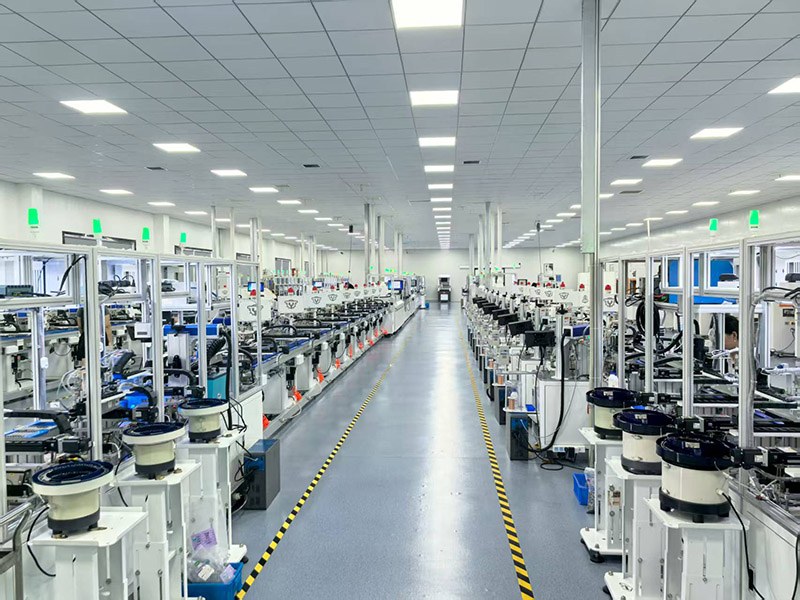

MEIDI produkuje aktywny brzęczyk piezoelektryczny 4216 w swoim zakładzie produkcyjnym w Jiangsu, który jest wyposażony w zautomatyzowane linie montażowe brzęczyków piezoelektrycznych, wtryskarki do obudów ABS, oraz dedykowane stacje badań akustycznych. Każda partia produkcyjna poddawana jest siedmiu elementom protokół niezawodności obejmujący ekspozycję na wilgoć, przechowywanie w wysokiej i niskiej temperaturze, cykle termiczne, testy upadkowe, wytrzymałość na wibracje i odporność na ciepło lutowania. Parametry testu są ustawione na poziomy specyfikacji HND‑4216.
System zarządzania jakością działa zgodnie z normą ISO 9001. Przychodzące materiały są kontrolowane, stosowane są kontrole w trakcie procesu i przeprowadzane są 100% końcowe badania akustyczne. Sprawdzany jest poziom ciśnienia akustycznego, częstotliwość rezonansowa i pobór prądu zapewnić zgodność z opublikowaną specyfikacją. W przypadku powtarzających się zamówień, partia spójność jest utrzymywana poprzez statystyczne monitorowanie procesu.

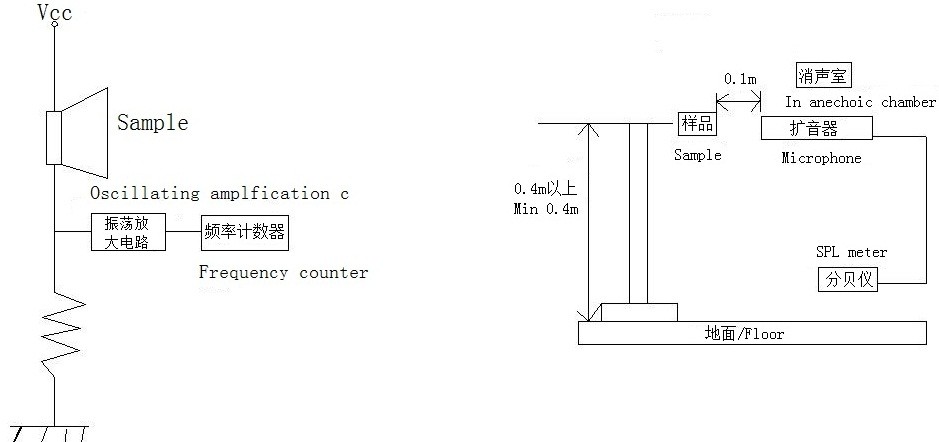

Dostępny jest raport z dziesięciu próbek dla modelu HND-4216. Dokonano pomiarów z falą prostokątną 12 Vp-p przy 2800 Hz i w odległości 10 cm. Zarejestrowane wartości SPL wahają się od 101dB do 107dB, wszystkie powyżej minimalnej specyfikacji 90dB. Częstotliwości rezonansowe mieszczą się w przedziale od 2860 Hz do 2950 Hz w przedziale 2800±500 Hz. Wymiarowe pomiary potwierdzają zgodność z projektem Φ41,8×16mm.
| Próbka | SPL (dB) | Częstotliwość (Hz) | Średnica (mm) | Wysokość (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Wniosek: PASS. Wygląd i polaryzacja są akceptowalne. Aktualne dane dotyczące zużycia nie jest uwzględniony w tym raporcie z testu; patrz tabela parametrów dla 8mA specyfikacja. W sprawie pomiarów prądu dla konkretnej partii należy skontaktować się z firmą MEIDI.
1. Pracuj wyłącznie w zakresie 3–24 VDC. Napięcie spoza tego zakresu może spowodować uszkodzenie wewnętrzny oscylator lub membrana piezoelektryczna.
2. Obudowa nie jest uszczelniona. Zapobiegaj przedostawaniu się wody, resztek topnika lub kleju wejście do portu dźwiękowego, który może zmienić częstotliwość i zmniejszyć moc wyjściową.
3. Unikaj narażenia na działanie gazów korozyjnych (H₂S, SO₂ itp.) i wysokiej wilgotności. Takie warunki mogą utleniać styki wewnętrzne i pogarszać wydajność.

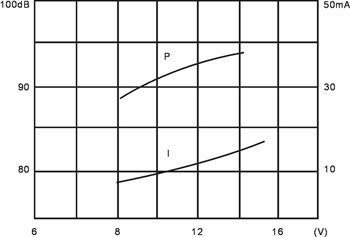

4. Na poziom ciśnienia akustycznego wpływa napięcie zasilania i prąd źródła zdolność. Sprawdź, czy obwód napędowy spełnia wymagane parametry.
5. Upewnij się, że przedni port akustyczny nie jest zasłonięty. Blokada zmniejszy się SPL i zmień częstotliwość efektywną.
6. Przechowywać w oryginalnym, osuszonym opakowaniu do czasu montażu, aby zapobiec zawilgoceniu wychwyt i utlenianie pinów.
1. Czym HND-4216 różni się od modeli MEIDI o mniejszej średnicy?
Aktywny brzęczyk piezoelektryczny 4216 wykorzystuje membranę o średnicy Φ41,8 mm i waży 12 g w porównaniu do Φ23,0 mm i 5 g dla serii HND‑2316. Jego częstotliwość rezonansowa wynosi 2800 ± 500 Hz i jest niższa niż Opcje 3000 Hz lub 3700 Hz. Pobór prądu jest określony na 8mA, natomiast Seria 23 mm może pobierać do 10 mA.
2. Jakie są dokładne warunki testu ciśnienia akustycznego dla HND-4216?
Specyfikacja podaje ≥90dB. Protokół testu wykorzystuje falę prostokątną 12Vp-p przy 2800 Hz, mierzona na 10cm. W sprawie krzywych SPL napędu prądu stałego lub alternatywnych konfiguracji testowych należy skontaktować się z firmą MEIDI z Twoimi wymaganiami.
3. Dlaczego w raporcie z testu brakuje danych o bieżącym zużyciu?
Standardowy raport z testów obejmuje kontrolę SPL, częstotliwości i wymiarów. Aktualny pobór jest określony jako 8mA w tabeli parametrów produktu. Prąd wsadowy weryfikacja jest możliwa na żądanie.
4. Jaki odstęp od PCB jest wymagany dla HND-4216?
Średnica korpusu wynosi Φ41,8 ± 0,3 mm. W sprawie zalecanego otworu należy skontaktować się z firmą MEIDI wzór i rysunek strefy chronionej, aby zapewnić odpowiedni odstęp i parametry akustyczne.
5. Jak masa 12 g wpływa na niezawodność montażu?
Masa 12 g jest większa niż w przypadku mniejszych brzęczyków. W środowiskach o wysokich wibracjach połączenia lutowane z otworami przelotowymi należy ocenić pod kątem naprężeń mechanicznych. Na żądanie MEIDI może dostarczyć wytyczne dotyczące montażu.
6. Dlaczego raport z testu wykorzystuje falę prostokątną jako aktywny brzęczyk?
HND-4216 jest przystosowany do pracy na prąd stały z wewnętrznymi oscylacjami. 12Vp-p fala prostokątna przy 2800 Hz jest standardowym warunkiem charakterystyki. Wydajność prądu stałego dane są dostępne osobno.
Aby uzyskać pełne arkusze danych, rysunki mechaniczne, wykresy odpowiedzi częstotliwościowej SPL, lub dane z testu niezawodności dla HND-4216, skontaktuj się z MEIDI szczegóły aplikacji. Pomoc techniczna zazwyczaj odpowiada w ciągu jednego dnia roboczego.
