Pakiet do montażu powierzchniowego o wymiarach 9 mm × 4,5 mm
Częstotliwość rezonansowa 2700 Hz z zewnętrznym napędem prostokątnym
Impedancja cewki 16 Ω
Min. Ciśnienie akustyczne 85 dB przy zasilaniu przy 3Vo-p, 2700 Hz, 50% cyklu pracy
Zakres pracy 2-4Vo-p
Obudowa z czarnego norylu

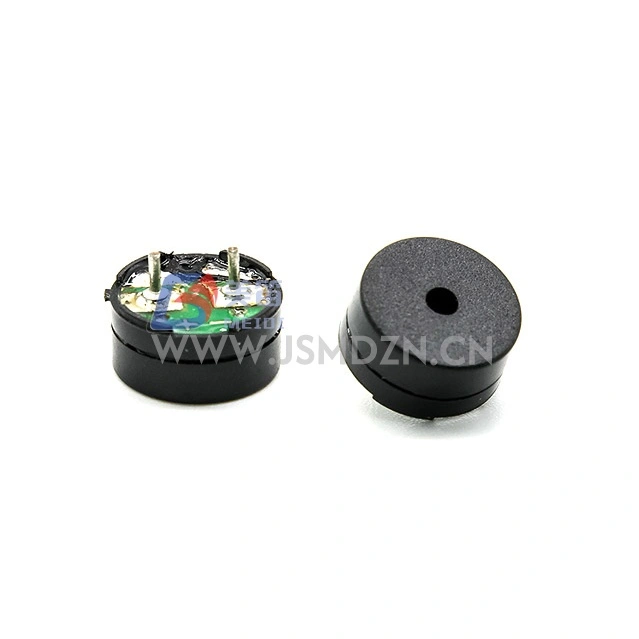

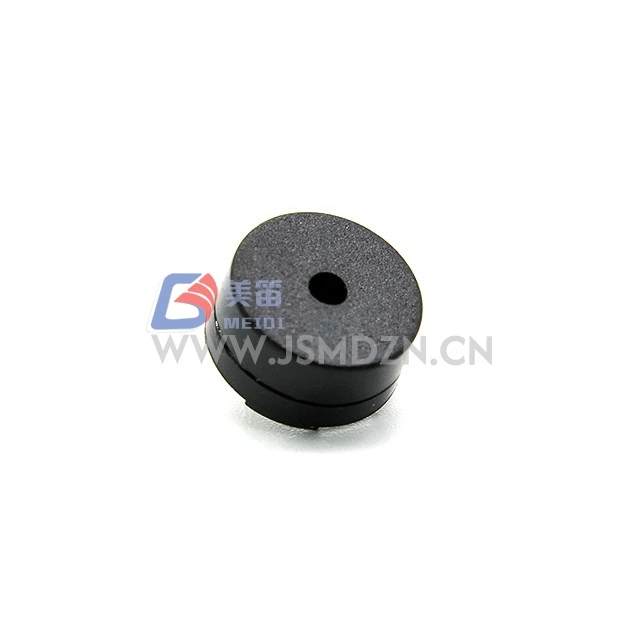

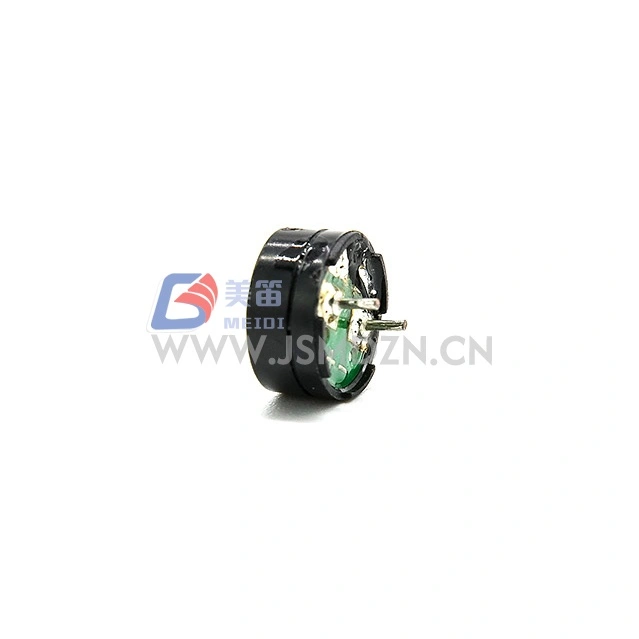

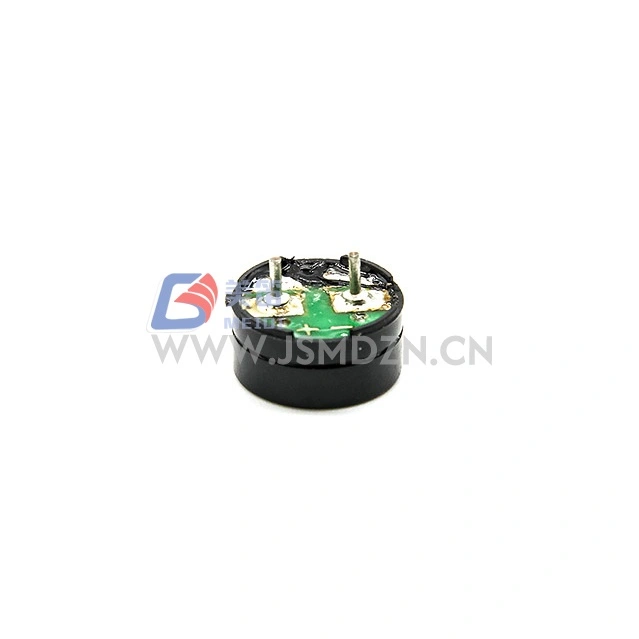

MEIDI HN-9045F 9x4,5mm SMD Electromagnetic Passive Buzzer to pasywny brzęczyk elektromagnetyczny do montażu powierzchniowego w obudowie o wymiarach 9 mm × 4,5 mm, z profilem o wysokości 4,5 mm w kategorii brzęczyków SMD 9 mm. Częstotliwość rezonansowa 2700 Hz zapewnia generowanie tonów dla funkcji alarmowych, ostrzegawczych i powiadamiających w sprzęcie elektronicznym.
Przy napięciu znamionowym 3Vo-p i zakresie roboczym 2-4Vo-p, HN-9045F jest przeznaczony do zastosowań niskonapięciowych. Rezystancja cewki 16 Ω łączy się ze stopniami sterownika powszechnymi w konstrukcjach wbudowanych. Czarna obudowa Noryl stanowi materiał obudowy do montażu powierzchniowego.
HN-9045F zajmuje podobną powierzchnię PCB jak inne brzęczyki SMD klasy 9 mm, oferując jednocześnie profil o wysokości 4,5 mm. Skontaktuj się z MEIDI, aby uzyskać próbki mechaniczne w celu sprawdzenia luzu w swoim zespole.

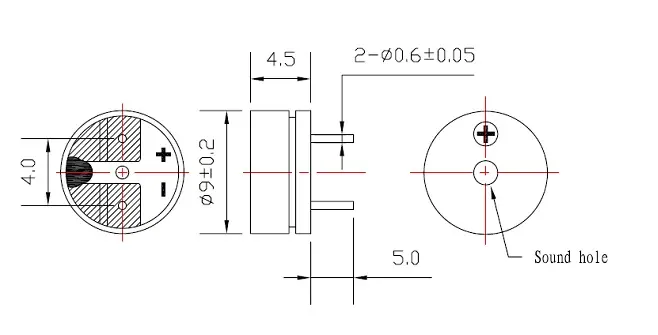

Profil o wysokości 4,5 mm --- Pakiet do montażu powierzchniowego 9 mm × 4,5 mm
Konstrukcja elektryczna 3V --- Wartość znamionowa 3Vo-p w zakresie 2-4Vo-p
Impedancja cewki 16 Ω --- cewka o niskiej rezystancji
Częstotliwość rezonansowa 2700 Hz --- zewnętrzne wzbudzenie fali prostokątnej przy częstotliwości znamionowej wytwarza sygnał akustyczny; Napięcie prądu stałego nie będzie generować dźwięku
Min. 85dB SPL --- znamionowe ciśnienie akustyczne poniżej 3Vo-p, 2700 Hz, warunki napędu przy cyklu pracy 50%
Materiał obudowy Noryl --- czarna obudowa z tworzywa termoplastycznego
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | — |
| Napięcie znamionowe | 3Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 2–4Vo-str | Szczyt sygnału napędu |
| Prąd znamionowy | Maks. 80mA | Przy 2700 Hz, obciążenie 50%, fala prostokątna 3Vo-p |
| Poziom ciśnienia akustycznego | Min. 85dB | Przy 2700 Hz, obciążenie 50%, 3Vo-p |
| Rezystancja cewki | 16 ± 3Ω | — |
| Częstotliwość rezonansowa | 2700 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | — |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | — |
| Waga netto | Około. 1,4 g | — |
| Materiał obudowy | Czarny noryl | — |
| Ochrona Środowiska | Tak | — |
Warunki testowania produktu: temperatura 5 ~ 35 ℃, wilgotność 45% ~ 85% RH, ciśnienie 860 ~ 1060 hPa
Standardowe warunki testowe: temperatura 25 ± 3 ℃, wilgotność 60 ± 10% R.H., ciśnienie 860 ~ 1060 hPa
Płyty główne i karty peryferyjne komputerów stacjonarnych obsługują kody dźwiękowe POST i dźwięki alarmów termicznych
Kontrolery do gier i akcesoria do konsoli służące do powiadamiania graczy i dźwięków alertów timera
Moduły sterujące urządzeniami AGD informujące o zakończeniu cyklu i dźwiękowej informacji zwrotnej o stanie usterki
Terminale kontroli dostępu i rejestracji czasu pracy do potwierdzania odczytu karty i powiadamiania o stanie drzwi
Oprzyrządowanie laboratoryjne i sprzęt analityczny do zakończenia procesu i wskazania stanu błędu
Mikser audio i profesjonalny sprzęt dźwiękowy do wskaźników stanu wyciszenia i ostrzeżeń o klipie
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może spaść o więcej niż 10 dB w stosunku do minimalnego poziomu SPL określonego w karcie katalogowej.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%–95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Test wibracji | 1000°/分, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.
1. Jak wysokość 4,5 mm HN-9045F wpływa na parametry akustyczne w porównaniu z brzęczykami SMD o niższym profilu?
Fizycznym wymiarem tego opakowania jest wysokość 4,5 mm. Wydajność akustyczna zależy przede wszystkim od warunków rezonansu. Podczas oceny prototypu sprawdź rzeczywistą moc akustyczną w konkretnej obudowie.
2. Jakie jest znaczenie częstotliwości rezonansowej 2700 Hz?
Częstotliwość rezonansowa 2700 Hz to częstotliwość określona dla maksymalnego sygnału wyjściowego SPL. Aby uzyskać maksymalny SPL, steruj brzęczykiem z określoną częstotliwością rezonansową z falą prostokątną o współczynniku wypełnienia 50%.
3. Czy przy zasilaniu z regulowanego zasilania konieczny jest rezystor ograniczający prąd?
Przy 3Vo-p cewka 16Ω pobiera około 80mA. Sprawdź, czy stopień sterownika może wytrzymać ten prąd bez przekraczania wartości znamionowych cieplnych lub prądowych. Jeśli używasz GPIO mikrokontrolera z ograniczeniem prądu, sprawdź, czy port może zapewnić niezbędny poziom sterowania lub użyj zewnętrznego bufora tranzystorowego.
4. Jaki sygnał napędowy jest wymagany dla HN-9045F?
HN-9045F to pasywny brzęczyk elektromagnetyczny, który wymaga zewnętrznego sygnału o fali prostokątnej o częstotliwości rezonansowej (2700 Hz) i cyklu pracy 50%. Napięcie prądu stałego nie będzie generować dźwięku.
W celu uzyskania arkuszy danych technicznych, profili lutowania rozpływowego, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
