Opcje podwójnego napięcia: 5Vo-p (30Ω) i 12Vo-p (120Ω)
Częstotliwość rezonansowa 800 Hz dla zewnętrznego napędu o fali prostokątnej
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm w znamionowych warunkach napędu
Obudowa PBT zapewniająca stabilność strukturalną
Zakres temperatur pracy od -20 ℃ do +70 ℃
Dwie opcje rezystancji cewki pasujące do różnych projektów obwodów sterownika

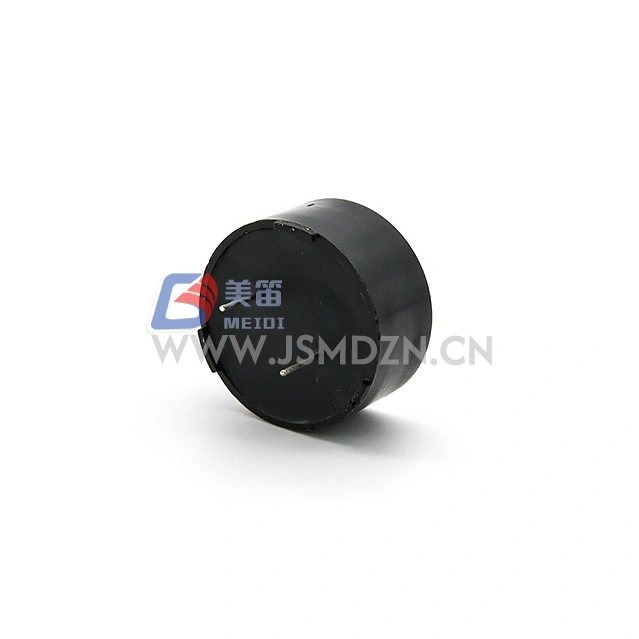

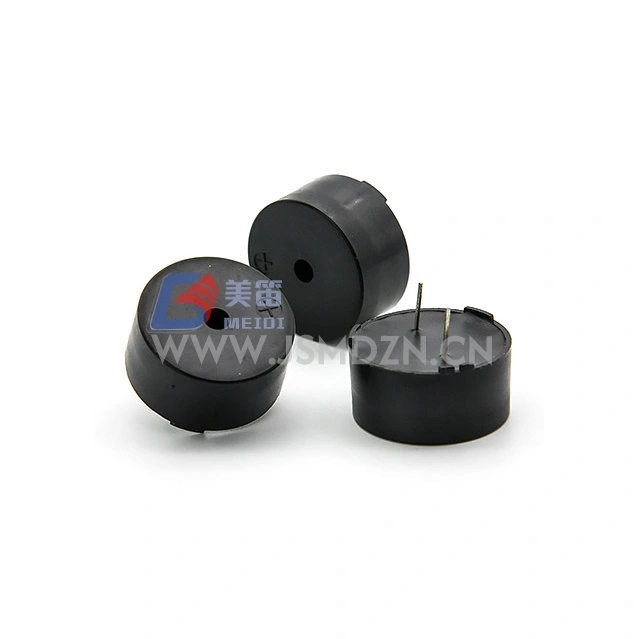

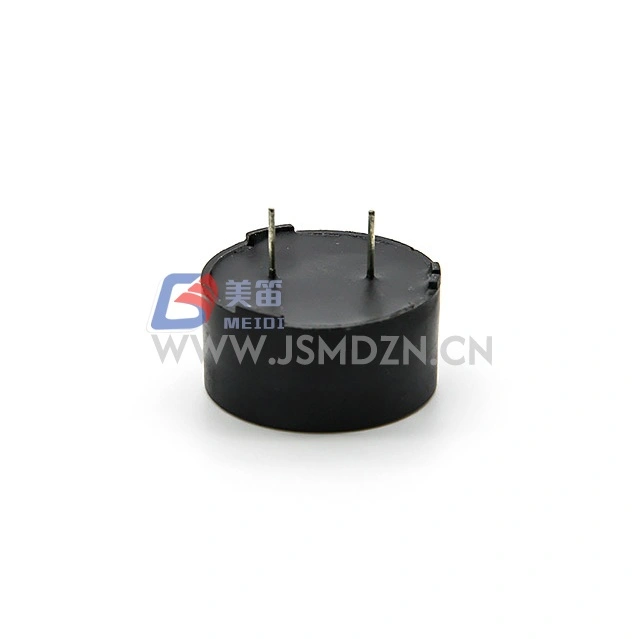

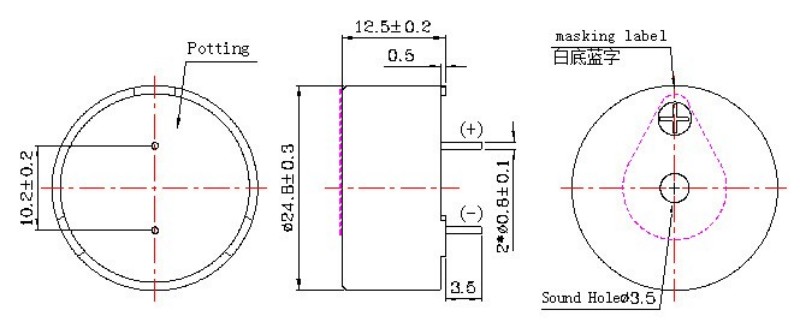

Elektromagnetyczny pasywny brzęczyk MEIDI KC2512 25 mm to elektromagnetyczny pasywny brzęczyk przeznaczony do zastosowań wymagających zewnętrznego sygnału sterującego do generowania dźwięku. Przy średnicy korpusu wynoszącej 25 mm, ten brzęczyk obsługuje dwie różne konfiguracje cewek, aby dopasować je do różnych szyn napięciowych i wymagań obwodu sterownika.
Wariant KC2512-30R działa przy napięciu 5Vo-p i cewce 30Ω. Wariant KC2512-120R działa przy napięciu 12Vo-p i cewce 120Ω. Obydwa warianty rezonują przy częstotliwości 800 Hz i wymagają zewnętrznego wzbudzenia falą prostokątną na tej częstotliwości lub w jej pobliżu, aby uzyskać optymalną wydajność akustyczną.
Obudowa PBT zapewnia stabilność wymiarową w całym znamionowym zakresie temperatur roboczych. W przypadku zastosowań wymagających alternatywnych rezystancji cewek lub napięcia znamionowego należy skontaktować się z firmą MEIDI w celu uzyskania niestandardowej konfiguracji brzęczyka.
Konfiguracja z podwójną cewką --- Opcje 30 Ω (5 V) i 120 Ω (12 V) w celu dopasowania do różnych szyn napięciowych systemu
Architektura napędu zewnętrznego --- akceptuje sygnały fali prostokątnej o częstotliwości 800 Hz; wymaga wzbudzenia prądem zmiennym, samo napięcie prądu stałego nie wytworzy słyszalnego sygnału wyjściowego
Obudowa 25 mm --- standardowa średnica dla typowych układów montażu paneli i PCB
Stabilna moc akustyczna --- Min. 85 dB w odległości 10 cm przy zasilaniu przy napięciu znamionowym i częstotliwości rezonansowej przy współczynniku wypełnienia 50% fali prostokątnej
Materiał obudowy PBT --- zapewnia integralność strukturalną w całym zakresie temperatur roboczych
Szeroka temperatura robocza --- -20 ℃ do + 70 ℃
| Parametr | KC2512-30R | KC2512-120R |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | Brzęczyk pasywny elektromagnetyczny |
| Napięcie znamionowe | 5Vo-str | 12Vo-str |
| Napięcie robocze | 3--7Vo-str | 9--14Vo-s |
| Prąd znamionowy (MAX) | 30 mA | 40mA |
| Min. Moc dźwięku w odległości 10 cm | 85dB | 85dB |
| Rezystancja cewki | 30 ± 5 Ω | 120 ± 15 Ω |
| Częstotliwość rezonansowa | 800 Hz | 800 Hz |
| Materiał obudowy | PBT | PBT |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | -30 ℃ ~ + 80 ℃ |
| Waga netto | 8g | 8g |
Przemysłowe panele sterowania i systemy PLC wymagające dźwiękowego sygnalizowania stanu za pomocą zewnętrznych obwodów napędowych
Płyty sterujące urządzeniami konsumenckimi wykorzystujące wyjścia logiczne 5 V lub 12 V do realizacji funkcji alarmowych i ostrzegawczych
Systemy bezpieczeństwa i kontroli dostępu z dedykowanymi wyjściami sterującymi buzzerami
Sprzęt testowy i pomiarowy wymagający dźwiękowej informacji zwrotnej podczas sekwencji operacyjnych
Zasilacze i UPS dla ostrzeżeń dźwiękowych o usterkach
Systemy automatyki budynkowej ze scentralizowanymi modułami powiadamiania o alarmach
| Wymagania projektowe | Zaleta KC2512 |
| Elastyczna kompatybilność z szyną napięciową | Warianty podwójne (5 V/30 Ω i 12 V/120 Ω) |
| Spójny charakter akustyczny | Częstotliwość rezonansowa 800 Hz |
| Standardowa integracja montażowa | Średnica 25 mm dla typowych wycięć w panelach i układów PCB |
| Dopasowanie obwodu sterownika | Dwie opcje rezystancji cewki dla różnych możliwości pozyskiwania/zatapiania |
| Trwałość środowiska | Obudowa PBT przystosowana do pracy w zakresie od -20 ℃ do +70 ℃ |

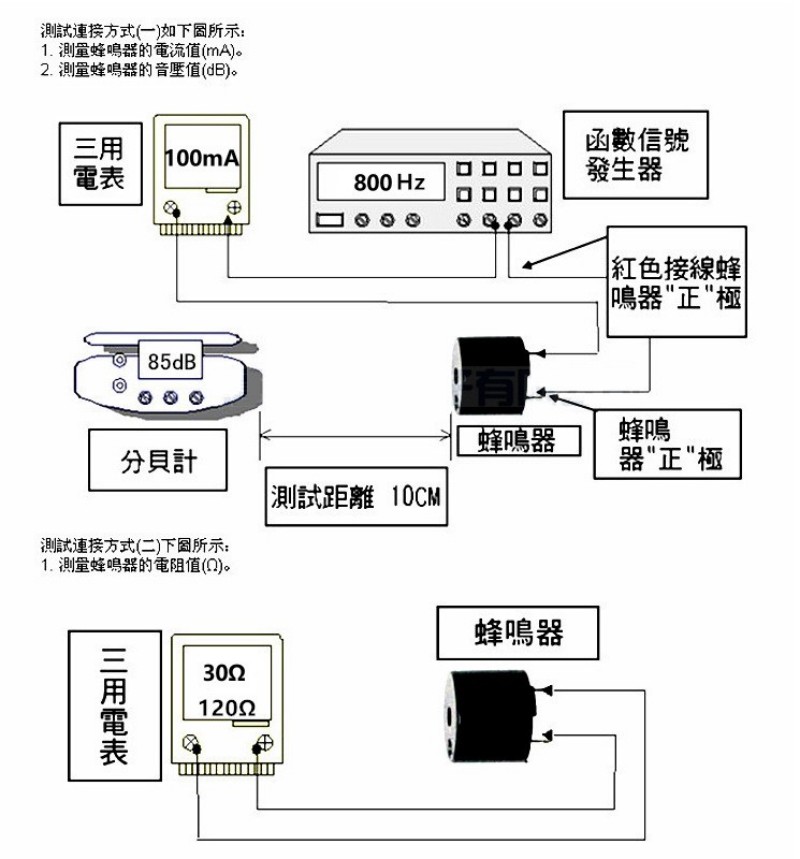

MEIDI produkuje serię KC2512 z procesami kontroli jakości obejmującymi kontrolę przychodzących materiałów, monitorowanie w trakcie procesu i końcowe testy elektryczne. Każda partia produkcyjna poddawana jest weryfikacji częstotliwości rezonansowej, rezystancji cewki i poziomu ciśnienia akustycznego w celu potwierdzenia zgodności ze specyfikacjami zawartymi w karcie katalogowej.
Seria KC2512 poddawana jest testom naprężeń środowiskowych i mechanicznych w celu sprawdzenia trwałości w typowych warunkach pracy i przechowywania. Po badaniu produkt powinien spełniać kryteria akceptacji i nie posiadać wad w wyglądzie ani właściwościach elektrycznych.
| Przedmiot testowy | Warunki testu |
| Próba życia | Napięcie znamionowe, fala prostokątna o częstotliwości rezonansowej 1/2 obciążenia, 96 godzin przy 25 ± 10 ℃ |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%-95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Próba wibracyjna | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne.
1. Czy KC2512 wymaga zewnętrznego sygnału sterującego, czy może być zasilany napięciem stałym?
Jako pasywny brzęczyk elektromagnetyczny, KC2512 wymaga zewnętrznego sygnału prądu przemiennego – zazwyczaj fali prostokątnej o częstotliwości 800 Hz lub bliskiej – do wygenerowania sygnału dźwiękowego. Samo napięcie prądu stałego nie będzie wytwarzać dźwięku i może uszkodzić cewkę w wyniku ciągłego przepływu prądu.
2. Który wariant KC2512 wybrać do układu mikrokontrolera 5V?
Wybierz KC2512-30R dla systemów 5 V. Rezystancja cewki 30 Ω jest przystosowana do pracy przy napięciu 5 Vo-p i maksymalnym poborze prądu 30 mA. Sprawdź, czy obwód sterownika może pobierać lub pobierać wymagany prąd, lub użyj stopnia buforowego tranzystora.
3. Jaka jest zalecana częstotliwość jazdy dla maksymalnego wyjściowego ciśnienia akustycznego?
Maksymalny SPL występuje przy częstotliwości rezonansowej 800 Hz. SPL maleje, gdy jest wyłączony z rezonansu. Dla spójnego Min. Wyjście 85 dB, napęd przy 800 Hz z falą prostokątną cyklu pracy 50% przy napięciu znamionowym dla wybranego wariantu.
4. Jaki obwód sterownika jest odpowiedni dla wariantu 120Ω KC2512-120R?
Kompatybilne są standardowe konfiguracje tranzystorów z otwartym kolektorem lub push-pull. Cewka 120 Ω pobiera maksymalnie 40 mA przy 12Vo-p. W przypadku bezpośredniego napędu GPIO mikrokontrolera sprawdź wydajność prądową portu. Do sterowania obciążeniami indukcyjnymi zaleca się stosowanie diody flyback.
5. Czy dla obudowy 25 mm dostępne są niestandardowe rezystancje cewek lub częstotliwości rezonansowe?
W przypadku zapytań technicznych dotyczących niestandardowych konfiguracji serii KC2512 lub powiązanych produktów z brzęczykiem elektromagnetycznym należy skontaktować się z firmą MEIDI.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
| Przedmiot | Specyfikacja |
| Typ produktu | Brzęczyk ELEKTROMAGNETYCZNY |
| Ilość | Skontaktuj się z MEIDI, aby uzyskać szczegółowe informacje na temat opakowania |
| Objętość kartonu | Skontaktuj się z MEIDI, aby uzyskać szczegółowe informacje na temat opakowania |
