Zewnętrzny napęd prostokątny przy 2048 Hz
Impedancja cewki 45 Ω
Średnica 16 mm dla układów PCB z otworami przelotowymi
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm w znamionowych warunkach napędu
Zakres temperatur pracy od -20 ℃ do +70 ℃
Obudowa z czarnego Norylu do montażu przelotowego

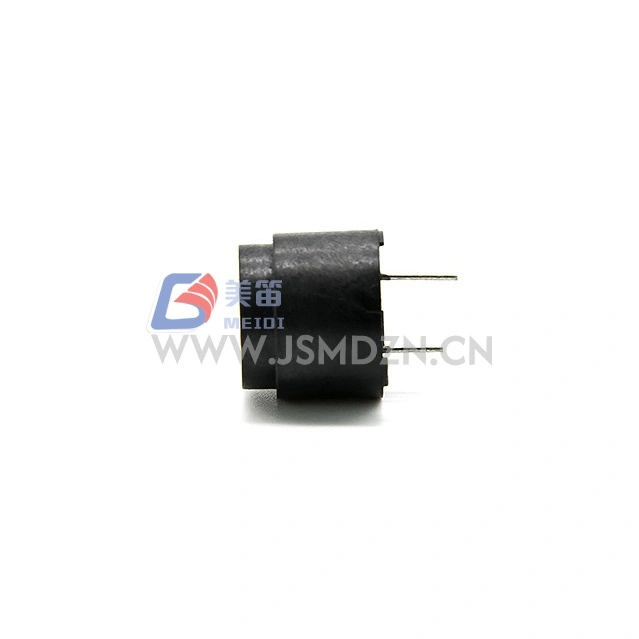

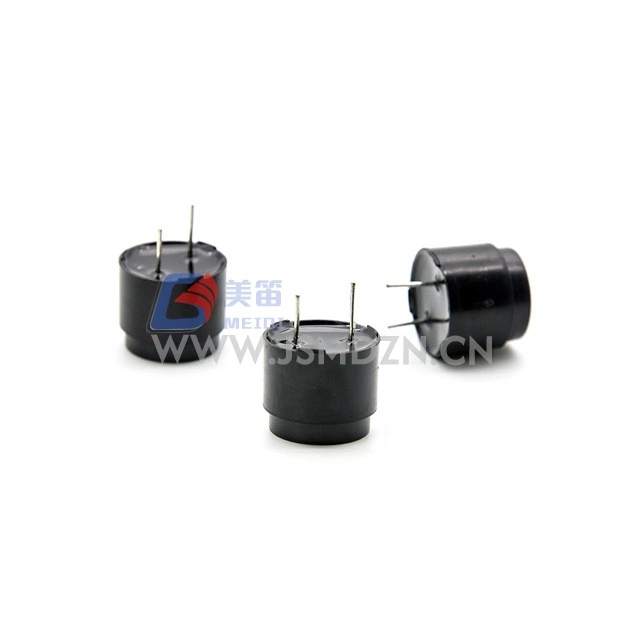

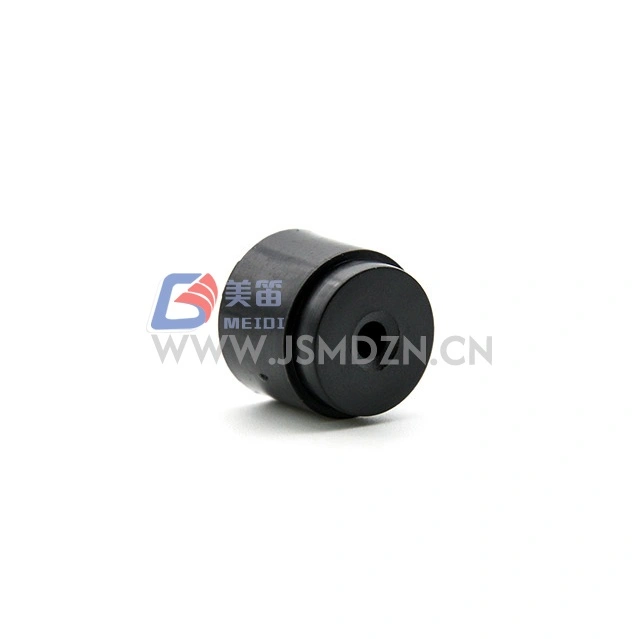

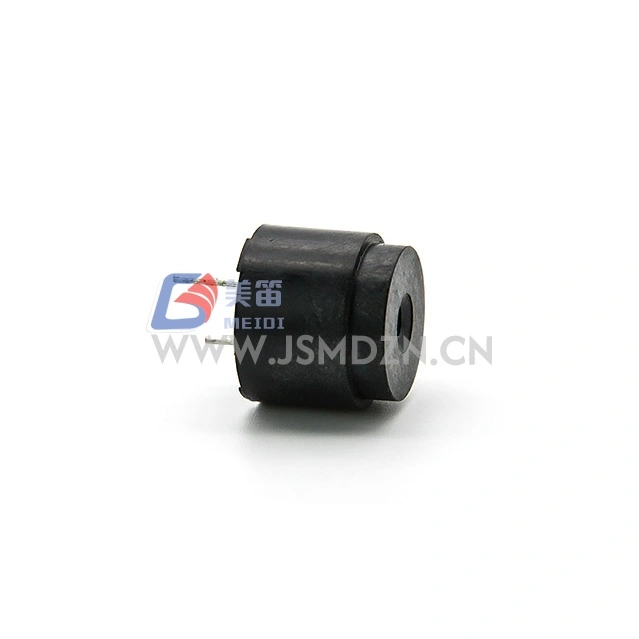

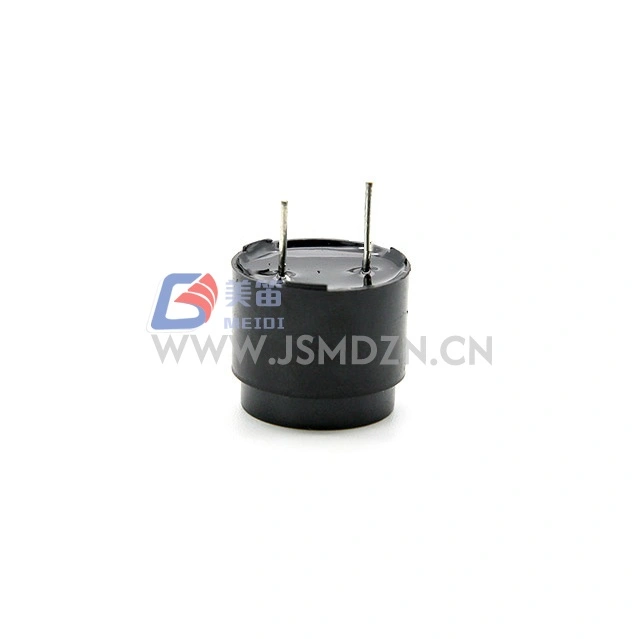

MEIDI HN-1614 16 mm 2048 Hz Pasywny brzęczyk elektromagnetyczny z otworem przelotowym to pasywny brzęczyk elektromagnetyczny przeznaczony do montażu przewlekanego w systemach elektronicznych wymagających zewnętrznego sygnału sterującego do generowania dźwięku. Przy średnicy korpusu wynoszącej 16 mm, ten brzęczyk można zintegrować z układami PCB z otworami przelotowymi.
Częstotliwość rezonansowa 2048 Hz akceptuje zewnętrzne sygnały sterujące o fali prostokątnej. Przy napięciu znamionowym 6Vo-p i zakresie roboczym 4–8Vo-p, HN-1614 obsługuje obwody napędowe w tym zakresie napięcia.
Rezystancja cewki 45 Ω odpowiada obwodom sterownika zaprojektowanym dla tego zakresu impedancji. Czarna obudowa z Norylu zapewnia stabilność strukturalną w procesach montażu z otworami przelotowymi.
Architektura napędu zewnętrznego --- akceptuje sygnały fali prostokątnej o częstotliwości 2048 Hz do generowania tonu; Samo napięcie prądu stałego nie wygeneruje dźwięku (ogólna charakterystyka pasywnych brzęczyków elektromagnetycznych)
Kształt z otworem przelotowym --- Średnica 16 mm z konfiguracją pinów dla układów PCB z otworami przelotowymi
Impedancja cewki 45 Ω --- dla dopasowania obwodu sterownika w zakresie napięcia znamionowego
Stabilna moc akustyczna --- Min. 85 dB w odległości 10 cm przy zasilaniu przy 6Vo-p, 2048 Hz, cykl pracy 50%, fala prostokątna
Materiał obudowy Noryl --- czarna obudowa do montażu przelotowego
Zgodność środowiskowa RoHS --- Tak
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | --- |
| Napięcie znamionowe | 6Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 4--8Vo-str | Szczyt sygnału napędu |
| Poziom ciśnienia akustycznego | Min. 85dB | Przy 6Vo-p, 2048 Hz, obciążenie 50%, 10 cm |
| Częstotliwość rezonansowa | 2048 Hz | Przy napięciu znamionowym |
| Rezystancja cewki | 45 ± 5 Ω | --- |
| Prąd znamionowy | Maks. 40mA | Przy 6Vo-p, 2048 Hz, obciążenie 50%. |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | --- |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | --- |

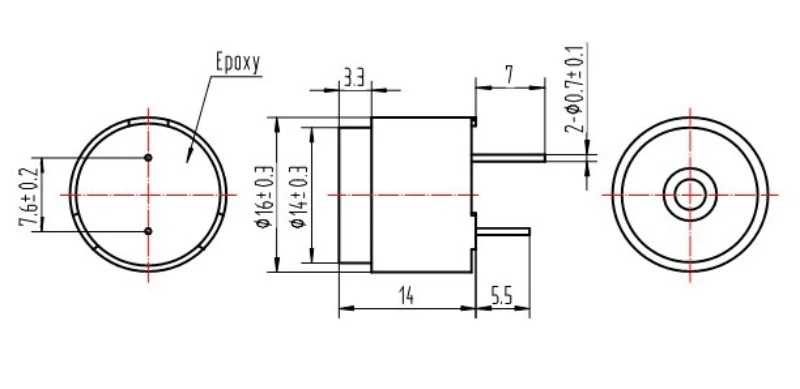

| Rozmiar zewnętrzny | 16mm (średnica) | Korpus bez szpilek |
| Waga netto | Około. 4,6 g | --- |
| Materiał obudowy | Czarny noryl | --- |
| Rozporządzenie o ochronie środowiska | RoHS | --- |

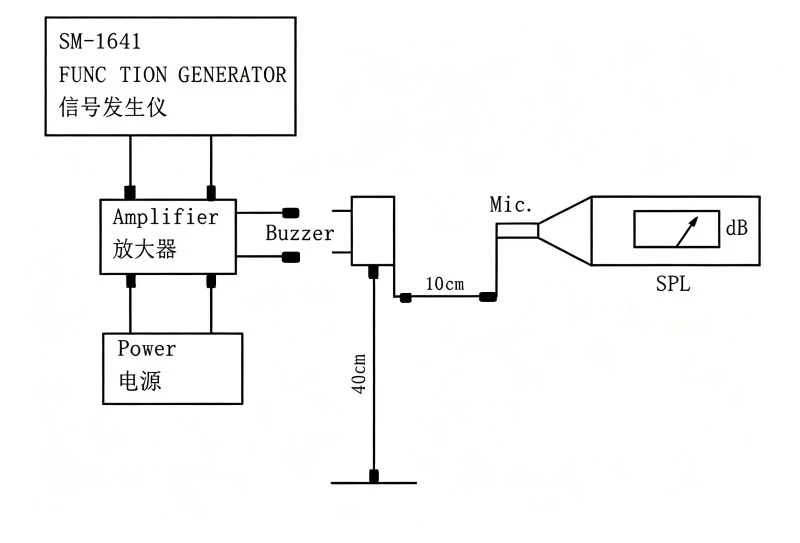

Standardowe warunki testowe: Temperatura: 25 ± 3 ℃, Wilgotność: 60 ± 10% R.H., Ciśnienie: 860 ~ 1060 hPa
Moduły alarmowe przemysłowych central alarmowych
Systemy bezpieczeństwa i wykrywania włamań
Tablice sterujące urządzeń konsumenckich
Sprzęt diagnostyczny i testujący
PLC i systemy automatyki
Zasilacze bezprzerwowe
| Wymagania projektowe | Zaleta HN-1614 |
| Układy PCB z otworami przelotowymi | Średnica 16 mm do montażu standardowego |
| Stała częstotliwość sygnału alarmowego | Częstotliwość rezonansowa 2048 Hz |
| Zgodność procesu montażu | Obudowa z czarnego Norylu do montażu przelotowego |
| Zgodność środowiskowa | RoHS |
MEIDI produkuje HN-1614 z kontrolą jakości na każdym etapie produkcji, od projektu produktu, zakupu i testowania. Aby uzyskać szczegółowe informacje na temat certyfikatu, skontaktuj się z MEIDI.
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może spaść o więcej niż 10 dB w stosunku do minimalnego poziomu SPL określonego w arkuszu danych.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -30℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%-95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Opakowanie standardowe (wszystkie 6 ścian i 3 krawędzie), upadek z wysokości 1,2 m na grubą deskę drewnianą lub deskę z twardego drewna o grubości 5 cm |
| Próba wibracyjna | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.
| Parametr | Wartość |
| Opis produktu | Brzęczyk ELEKTROMAGNETYCZNY |
| Ilość | 6000 szt |
| Objętość kartonu | 52×41,5×27 CM |
1. Czy ten brzęczyk wymaga zewnętrznego sygnału napędu, czy może być zasilany napięciem stałym?
Jako pasywny brzęczyk elektromagnetyczny, HN-1614 wymaga zewnętrznego sygnału prądu przemiennego – zazwyczaj fali prostokątnej o częstotliwości 2048 Hz lub zbliżonej – do wygenerowania sygnału dźwiękowego. Samo napięcie prądu stałego nie będzie wytwarzać dźwięku i może uszkodzić cewkę poprzez ciągły przepływ prądu (ogólna charakterystyka pasywnych brzęczyków elektromagnetycznych).
2. Jaka częstotliwość jazdy jest zalecana, aby uzyskać maksymalne ciśnienie akustyczne?

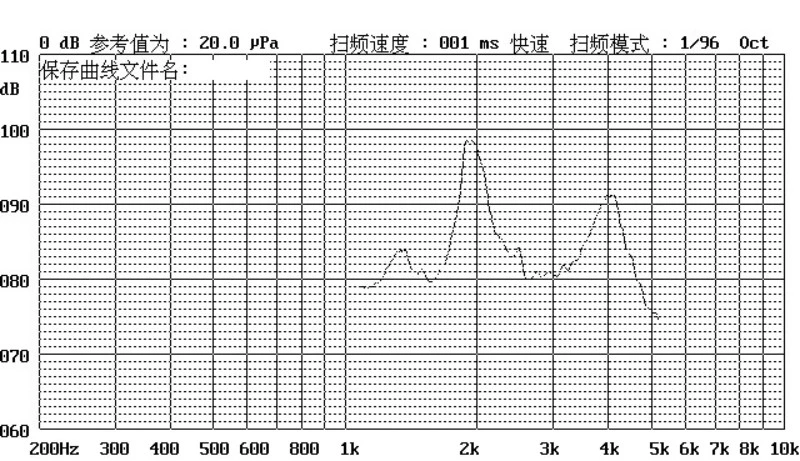

Maksymalny SPL występuje przy częstotliwości rezonansowej 2048 Hz. SPL znacznie spada, gdy jest wyłączony z rezonansu. Dla spójnego Min. Wyjście 85 dB, przetwornica przy 2048 Hz z falą prostokątną o cyklu pracy 50% przy 6Vo-p.
3. Jaki obwód sterownika jest odpowiedni dla impedancji cewki 45 Ω?
Kompatybilne są standardowe konfiguracje tranzystorów NPN/PNP z otwartym kolektorem i rezystorami podciągającymi. W przypadku bezpośredniego napędu GPIO mikrokontrolera sprawdź, czy port może pobierać lub pobierać prąd w oparciu o specyfikację prądu znamionowego (maks. 40 mA). Podczas jazdy z obciążeniami indukcyjnymi lub obwodami przekaźnikowymi zaleca się stosowanie diody flyback.
4. Jaka jest zalecana metoda lutowania tego brzęczyka z otworem przelotowym?
HN-1614 jest kompatybilny ze standardowymi procesami lutowania na fali przewlekanej. W przypadku lutowania ręcznego należy skontaktować się z firmą MEIDI w celu uzyskania zalecanych specyfikacji dotyczących temperatury i czasu trwania.
5. Czy dostępne są niestandardowe częstotliwości rezonansowe lub rezystancje cewek?
W przypadku zapytań technicznych dotyczących konfiguracji niestandardowych należy skontaktować się z MEIDI.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
