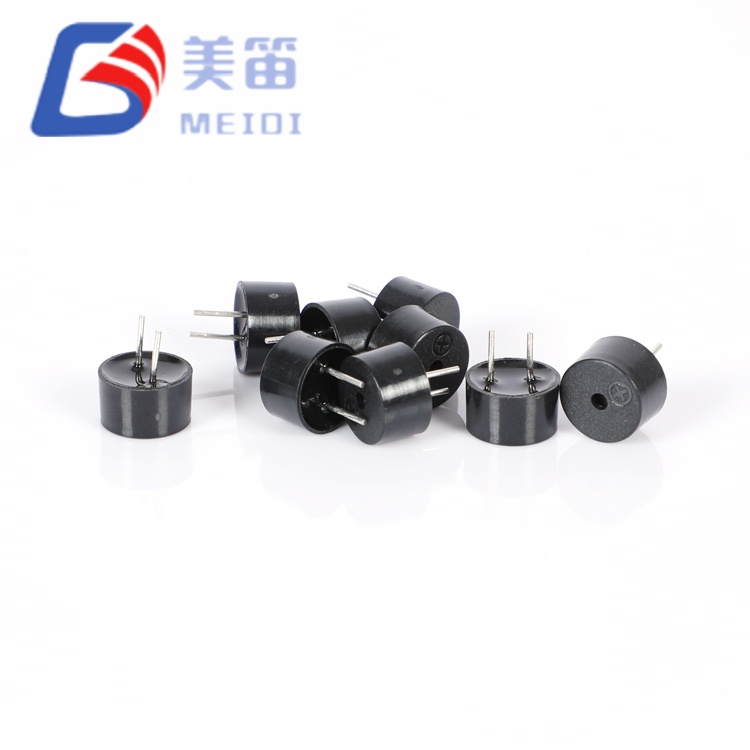

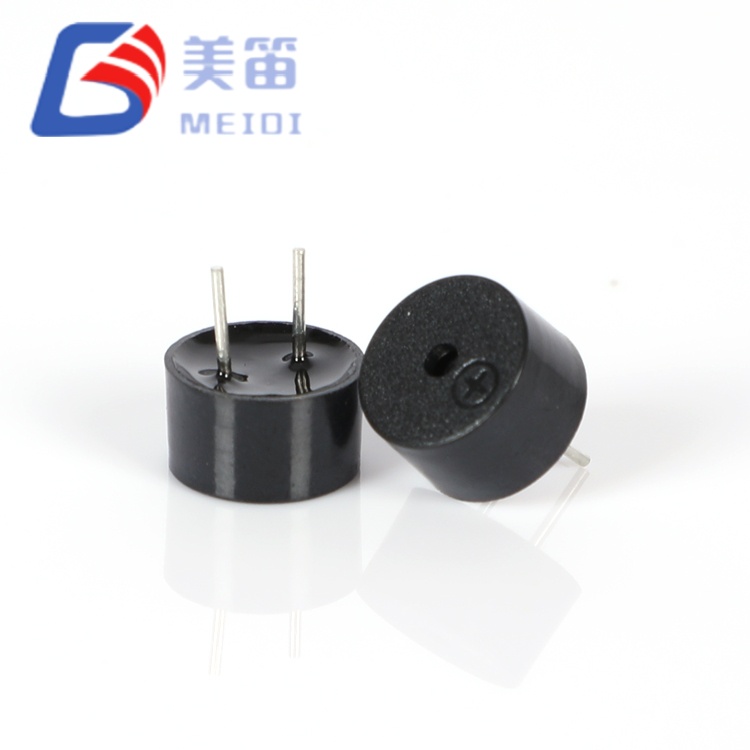

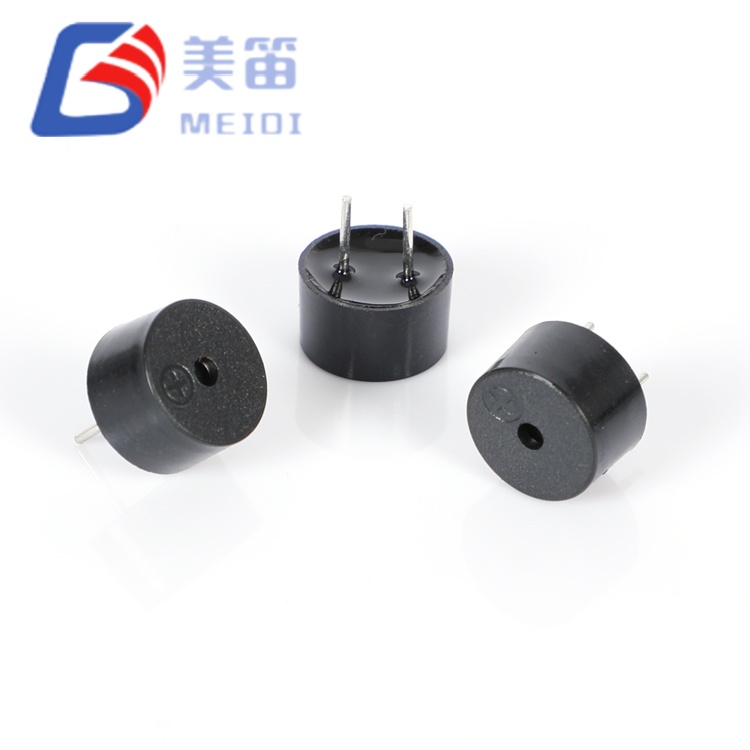

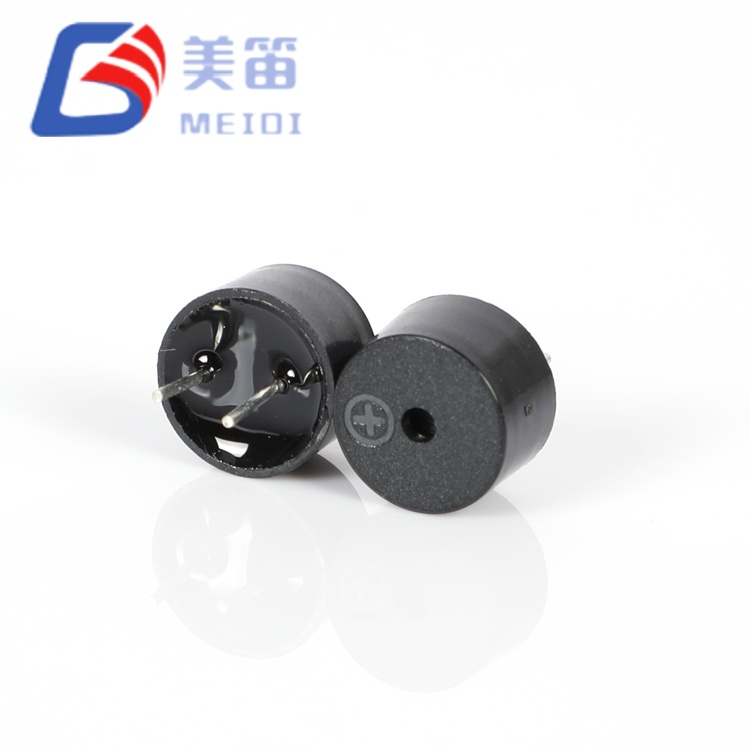

Magnetyczny pasywny brzęczyk 9*4,2 mm
  • Magnetyczny pasywny brzęczyk 9*4,2 mmMagnetyczny pasywny brzęczyk 9*4,2 mm
  • Magnetyczny pasywny brzęczyk 9*4,2 mmMagnetyczny pasywny brzęczyk 9*4,2 mm
  • Magnetyczny pasywny brzęczyk 9*4,2 mmMagnetyczny pasywny brzęczyk 9*4,2 mm
  • Magnetyczny pasywny brzęczyk 9*4,2 mmMagnetyczny pasywny brzęczyk 9*4,2 mm

Magnetyczny pasywny brzęczyk 9*4,2 mm

Model:QMB-09A-05
Linia pasywnych brzęczyków magnetycznych MEIDI 9*4,2 mm oferuje trzy jednostki elektromagnetyczne z otworami przelotowymi we wspólnej obudowie 9,0 × 5,5 mm, z możliwością wyboru impedancji i częstotliwości. QMB-09B-03 działa przy 16 Ω / 3 V / 2,7 kHz dla bezpośredniego napędu logicznego 3,3 V. QMB-09B-05 wykorzystuje 42 Ω / 5 V / 2,7 kHz w przemysłowych systemach magistrali 5 V. Wariant QMB-09B-05 4KHZ utrzymuje tę samą wartość znamionową 42 Ω / 5 V, ale zmienia się na 4,0 kHz, aby uzyskać ostrzejszy, wyższy dźwięk. Wszystkie trzy pasują do identycznej płytki PCB o średnicy 9,0 mm z czarną obudową PBT, więc jeden układ działa w konstrukcjach o wielu napięciach. Poproś o próbki do oceny lub wyślij zapytanie ofertowe już dziś. Dostępne są ceny hurtowe i niestandardowe formowanie leadów.

Magnetyczny pasywny brzęczyk 9*4,2 mm składa się z trzech pasywnych brzęczyków elektromagnetycznych współdzielących wspólną platformę mechaniczną z otworami przelotowymi 9,0 x 5,5 mm, umożliwiając wybór napięcia, impedancji i częstotliwości bez zmiany układu PCB. Rodzina ta stawia czoła częstym wyzwaniom związanym z zaopatrzeniem: inżynierowie często stają w obliczu kompromisów między napięciem napędu, poborem prądu i charakterem akustycznym, co wymusza kosztowne przeprojektowanie mechaniczne, gdy początkowy wybór okazuje się nieoptymalny.

Te pasywne brzęczyki, wyprodukowane w zakładzie MEIDI w Jiangsu, wymagają zewnętrznego wzbudzenia prądem zmiennym — zazwyczaj fali prostokątnej lub sygnału PWM z mikrokontrolera lub dedykowanego sterownika. Ujednolicony ślad oznacza, że ​​we wszystkich wariantach obowiązują identyczne układy otworów, strefy zamknięte i modele akustyczne obudowy; różnią się tylko obwód napędu i pozycja BOM. Czarna obudowa z PBT wytrzymuje lutowanie na fali w temperaturze 255°C i ręczną obróbkę w temperaturze 360°C, dzięki czemu seria ta nadaje się zarówno do zautomatyzowanego montażu na dużą skalę, jak i do napraw starszego sprzętu.

Pozycjonowanie seryjne – jedna platforma mechaniczna, trzy osobowości elektryczne

Seria QMB‑09B rozwiązuje typowe ograniczenie projektowe: potrzebę oceny wielu architektur napędów bez konieczności wprowadzania zmian w oprzyrządowaniu mechanicznym. Wszystkie trzy warianty mają identyczną średnicę 9,0 mm, wysokość 5,5 mm, odstęp między pinami i materiał obudowy – różnią się jedynie impedancją cewki, częstotliwością rezonansową i napięciem znamionowym.

QMB-09B-03 (16 Ω, 1,5–4,5 V, 2,7 kHz) jest przeznaczony do zastosowań niskonapięciowych zasilanych bateryjnie i na poziomie logicznym, gdzie preferowany jest bezpośredni napęd GPIO MCU. Niższa rezystancja cewki pobiera więcej prądu z szyn 3,3 V, wytwarzając wyższy SPL na wolt w porównaniu z alternatywami o wyższej impedancji przy tym samym napięciu zasilania.

QMB-09B-05 (42 Ω, 3–7 V, 2,7 kHz) obsługuje 5 V magistrale akcesoriów przemysłowych i samochodowych, gdzie zmniejszony pobór prądu (≤60 mA w porównaniu z ≤80 mA) ułatwia zarządzanie temperaturą i ładowanie zasilacza. Wyższa impedancja zapewnia również lepsze dopasowanie do wyjść logicznych 5 V, zmniejszając ryzyko przetężenia stopnia wyjściowego.

QMB-09B-05 4 KHZ (42 Ω, 3–7 V, 4,0 kHz) zapewnia tę samą kompatybilność napięciową z charakterem tonalnym o wyższej częstotliwości do zastosowań, w których 2,7 kHz jest nieodpowiednie – takich jak urządzenia medyczne wymagające wyraźnych dźwięków ostrzegawczych, panele bezpieczeństwa wymagające dyskryminacji tonalnej lub elektronika użytkowa, gdzie liczy się akustyczny branding.

Wszystkie trzy warianty mają tę samą konfigurację sworzni z otworami przelotowymi i masę 0,71 g, co zapewnia spójne zachowanie mechaniczne w przypadku wibracji i wstrząsów. Obudowa PBT została specjalnie opracowana do zastosowań w środowiskach montażu z otworami przelotowymi, w których przeważa lutowanie na fali i ręczne przeróbki, zapewniając doskonałą stabilność termiczną w porównaniu z alternatywami LCP zoptymalizowanymi pod kątem procesów rozpływu.

Przewodnik po wyborze serii – skrócona instrukcja

Parametr QMB-09B-03 QMB-09B-05 QMB-09B-05 4KHZ
Napięcie znamionowe 3 V (prąd przemienny) 5 V (prąd przemienny) 5 V (prąd przemienny)
Napięcie robocze 1,5 – 4,5 V 3 – 7 V 3 – 7 V
Rezystancja cewki 16 ± 5 Ω 42 ± 5 Ω 42 ± 5 Ω
Częstotliwość rezonansowa 2700 ± 300 Hz 2700 ± 300 Hz 4000 ± 300 Hz
Moc dźwięku w odległości 10 cm ≥ 85 dB ≥ 85 dB ≥ 85 dB
Prąd operacyjny ≤ 80 mA ≤ 60 mA ≤ 60 mA
Przykładowy zakres SPL 87,5–94,0 dB 91,5–94,7 dB 91,5–94,7 dB
Przykładowy zakres prądu 69,2–75,5 mA 46,8–51,7 mA 46,8–51,7 mA
Kompatybilność napędu 3,3 V MCU GPIO, litowo-jonowy Logika 5V, autobusy przemysłowe Logika 5V, autobusy przemysłowe
Typowe zastosowania Przyrządy przenośne, inteligentne liczniki, urządzenia konsumenckie Alarmy przemysłowe, akcesoria motoryzacyjne, moduły PLC Urządzenia medyczne, panele bezpieczeństwa, systemy rozróżniające tony

Podstawowe zalety inżynierii

Ujednolicona platforma mechaniczna – identyczna konfiguracja styków i styków 9,0 × 5,5 mm we wszystkich wariantach; ocenić opcje elektryczne bez rewizji układu PCB

Parowanie impedancji zoptymalizowane pod kątem napięcia – 16 Ω dla prostoty napędu bezpośredniego 3,3 V; 42 Ω dla wydajności 5 V przy obniżonym prądzie

Możliwość wyboru częstotliwości akustycznej – 2,7 kHz dla alarmów o niskiej częstotliwości; 4,0 kHz dla przejrzystości tonów o wyższych częstotliwościach

Odporna na naprawy obudowa PBT – wytrzymuje lutowanie na fali w temperaturze 255°C, lutowanie ręczne w temperaturze 360°C i wielokrotne poprawki bez degradacji akustycznej

Kompatybilny ze starszymi wersjami otworów przelotowych – wsuwany zamiennik przestarzałych brzęczyków zgodnych ze standardami branżowymi 9 mm i 12 mm

Pełna identyfikowalność partii – oznaczenie kodu partii umożliwia przechowywanie przez 10 lat daty produkcji, danych testowych i zapisów partii surowców

Szczegółowe dane techniczne – QMB-09B-03

Parametr Wartość Warunki testu
Napięcie znamionowe 3 V (prąd przemienny) Odniesienie częstotliwości rezonansowej
Napięcie robocze 1,5 – 4,5 V (prąd przemienny) Szczyt sygnału napędu
Moc dźwięku w odległości 10 cm ≥ 85 dB Przy 3 V, 2700 Hz, 10 cm
Częstotliwość rezonansowa 2700 ± 300 Hz Przy napięciu znamionowym
Rezystancja cewki 16 ± 5 Ω Przy 25 ℃, DC
Prąd operacyjny ≤ 80 mA Przy 3 V, 2700 Hz
Temperatura pracy -20 ℃ ~ +70 ℃ Ciągły
Temperatura przechowywania -30 ℃ ~ +80 ℃ Niedziałający
Wymiar (średnica × wys.) 9,0 × 5,5 mm Korpus bez szpilek
Waga 0,71 g Typowy
Materiał obudowy Czarny PBT UL94 V-0

Szczegółowe specyfikacje – QMB-09B-05 i QMB-09B-05 4KHZ

Parametr Wartość Warunki testu
Napięcie znamionowe 5 V (prąd przemienny) Odniesienie częstotliwości rezonansowej
Napięcie robocze 3 – 7 V (prąd przemienny) Szczyt sygnału napędu
Moc dźwięku w odległości 10 cm ≥ 85 dB Przy 5 V częstotliwość rezonansowa 10 cm
Częstotliwość rezonansowa 2700 ± 300 Hz / 4000 ± 300 Hz Przy napięciu znamionowym
Rezystancja cewki 42 ± 5 Ω Przy 25 ℃, DC
Prąd operacyjny ≤ 60 mA Przy 5 V
Temperatura pracy -20 ℃ ~ +70 ℃ Ciągły
Temperatura przechowywania -30 ℃ ~ +80 ℃ Niedziałający
Wymiar (średnica × wys.) 9,0 × 5,5 mm Korpus bez szpilek
Waga 0,71 g Typowy
Materiał obudowy Czarny PBT UL94 V-0

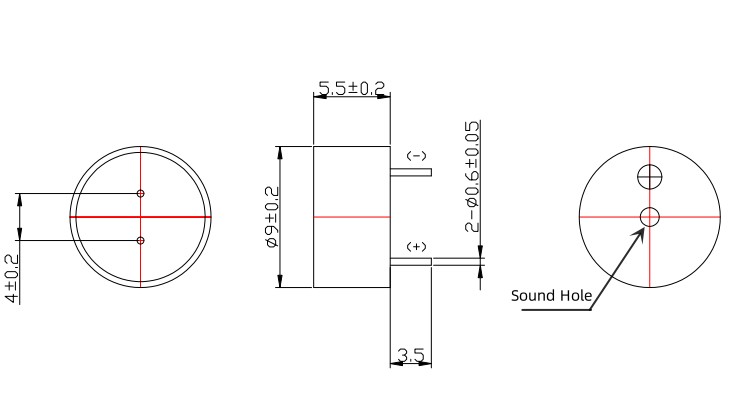

QMB-09B series dimensions

Specyfikacje lutowania – wskazówki dotyczące montażu z otworem przelotowym

Metoda Temperatura Czas Maksymalne przepustki
Lutowanie rozpływowe 245 ± 15 ℃ 180 ℃ rozgrzewanie 40–70 s; 245 ℃ 3 s 3
Lutowanie na fali ★ 255 ± 15 ℃ 4–6 s 2–3
Lutowanie ręczne ★ 360 ± 10 ℃ 2–5 s 2–3

★ Zalecane metody lutowania przy montażu przewlekanym. Obudowa PBT zapewnia margines powyżej typowych temperatur lutowania na fali, dostosowując się do standardowych profili produkcyjnych bez degradacji akustycznej.

Docelowe segmenty aplikacji

QMB-09B-03: Przenośne przyrządy zasilane bateryjnie, inteligentna infrastruktura pomiarowa, tablice sterujące urządzeniami konsumenckimi 3,3 V, czujniki IoT zasilane litowo-jonowo, podręczne narzędzia diagnostyczne

QMB-09B-05: Przemysłowe moduły alarmowe PLC, systemy akcesoriów samochodowych 5 V, sterowanie chłodnictwem komercyjnym, zasilacze bezprzerwowe, panele automatyki budynkowej

QMB-09B-05 4KHZ: Medyczny sprzęt diagnostyczny wymagający wyraźnych dźwięków alarmowych, panele antywłamaniowe z dyskryminacją tonalną, elektronika użytkowa wymagająca oznakowania akustycznego, systemy kontroli dostępu z wieloma sygnałami dźwiękowymi

Przewodnik dopasowywania obwodów sterownika

Wariant Typ sterownika Konfiguracja Notatki
QMB-09B-03 Mikrokontroler GPIO Push-pull 3,3 V Sprawdź zdolność źródła ≥70 mA; dodaj diodę flyback
QMB-09B-03 Tranzystor typu otwarty kolektor NPN/PNP z podciąganiem Standard; Typowy rezystor bazowy 1 kΩ
QMB-09B-05 / 4KHZ Wyjście logiczne 5V Bezpośrednie lub buforowane 42 Ω pobiera większy prąd przy 5 V; Zalecany bufor tranzystorowy
QMB-09B-05 / 4KHZ Dedykowany układ scalony sterownika brzęczyka Wyjście fali prostokątnej Upewnij się, że częstotliwość odpowiada wybranemu wariantowi
Wszystkie warianty Wzmacniacz audio Sinus/fala prostokątna Sprawdź, czy impedancja wyjściowa odpowiada rezystancji cewki

Zalecany sygnał napędowy: Fala prostokątna, przy częstotliwości rezonansowej (2700 Hz lub 4000 Hz), 50% cyklu pracy, przy napięciu znamionowym. SPL zmniejsza się o około 6 dB na oktawę od rezonansu; dla maksymalnej głośności należy jeździć z częstotliwością znamionową ±5%.

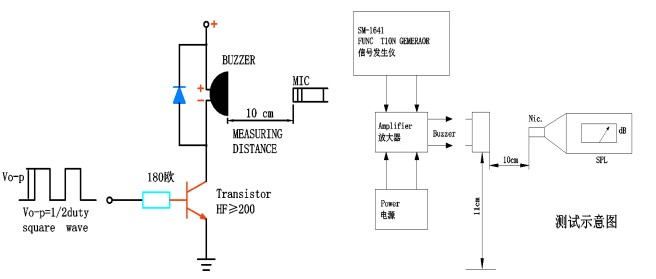

QMB-09B driver connection diagram

Wartość inżynieryjna – dlaczego ta seria ma znaczenie

Inżynierskie wyzwanie Rozwiązanie serii QMB‑09B
Niepewne końcowe napięcie systemu w fazie prototypu Ujednolicony rozmiar umożliwia zamianę 16 Ω na 42 Ω lub 3 V na 5 V bez przeprojektowywania płytki drukowanej
Należy ocenić charakter tonalny 2,7 ​​kHz w porównaniu z 4,0 kHz Ten sam obwód napędowy, ten sam montaż; zmienia się tylko częstotliwość
Naprawa starszego sprzętu z przestarzałym numerem części brzęczyka Powierzchnia podstawy 9,0 mm zastępuje starsze części 9 mm i 12 mm; dostępne odsyłacze
Mieszane środowisko montażowe (fala + lutowanie ręczne) Obudowa PBT zoptymalizowana pod kątem profili termicznych z otworami przelotowymi; wytrzymuje wielokrotne przeróbki
Uproszczenie łańcucha dostaw w wielu projektach Pojedyncza rodzina mechanicznych jednostek SKU zmniejsza koszty zapasów i kwalifikacji

Masa 0,71 g i znormalizowana średnica 9,0 mm zapewniają mechaniczną kompatybilność z istniejącymi wycięciami w panelu przednim i układami PCB. Przykładowe dane wsadowe dla wszystkich wariantów potwierdzają parametry w oknach specyfikacji: SPL 87,5–94,7 dB, prąd 46,8–75,5 mA w zależności od wariantu.

Jakość produkcji i identyfikowalność partii

MEIDI produkuje serię QMB-09B na dedykowanych liniach montażowych z otworami przelotowymi ze zautomatyzowanymi stanowiskami do nawijania, lutowania i kontroli. Nasza baza produkcyjna w Jiangsu postępuje zgodnie z protokołami ISO 9001 i zapewnia kontrolę w trakcie procesu na każdym etapie produkcji. Każda partia jest opatrzona kodem partii na obudowie, co umożliwia 10-letnią identyfikowalność aż do daty produkcji, zapisów testów i certyfikatów surowców.

Coil winding equipment Final inspection

Kwalifikacja na poziomie partii obejmuje:

Test rezystancji cewki 100% – weryfikacja tolerancji według specyfikacji wariantu (16Ω ±5Ω lub 42Ω ±5Ω)

Punktowa kontrola częstotliwości rezonansowej – pobieranie próbek statystycznych przy częstotliwości znamionowej ±11%; typowy zakres mierzony 2650–2740 Hz dla wariantów 2,7 kHz

Weryfikacja partii SPL – minimum ≥85dB w warunkach znamionowych; średnia próbki zwykle 90–93 dB

Walidacja poboru prądu – ≤80mA (QMB-09B-03) lub ≤60mA (warianty QMB-09B-05) przy napięciu znamionowym

Lutowalność zgodnie z J-STD-002 – kategoria 3, 260°C waga zwilżająca przy pełnym pokryciu ołowiem

Zgodność z RoHS i REACH – pełna deklaracja materiałowa i certyfikat dostępny na życzenie

Cykle szoku termicznego – 5 cykli w zakresie od -30°C do +80°C z 30-minutowym przebywaniem w każdym ekstremum, weryfikujące integralność strukturalną obudowy PBT i połączeń wewnętrznych

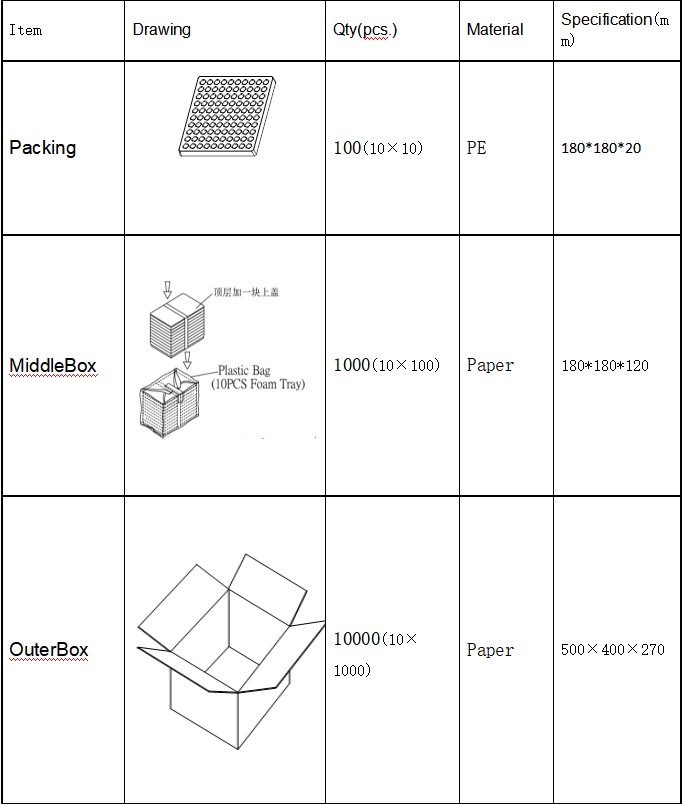

QMB-09B series sample

Seria FAQ – praktyczne wskazówki dotyczące projektowania i zakupów

P1: Jak wybrać pomiędzy QMB-09B-03, QMB-09B-05 i QMB-09B-05 4KHZ?

Wybór zależy od dostępnego napięcia napędu, bieżącego budżetu i preferencji akustycznych. QMB-09B-03 (16 Ω, 1,5–4,5 V) jest zoptymalizowany pod kątem układów logicznych 3,3 V i akumulatorów litowo-jonowych, w których wymagany jest bezpośredni napęd GPIO MCU. Niższa rezystancja cewki pobiera więcej prądu z szyn 3,3 V, wytwarzając wyższy SPL na wolt niż wariant 42 Ω przy tym samym napięciu zasilania. QMB-09B-05 (42 Ω, 3–7 V) jest przeznaczony do autobusów przemysłowych i samochodowych 5 V, w których zmniejszony pobór prądu (≤60 mA w porównaniu z ≤80 mA) ma znaczenie dla zarządzania temperaturą i obciążenia zasilacza. Wariant 4 kHz zapewnia tę samą kompatybilność napięciową z klarownością tonalną wyższych częstotliwości w zastosowaniach, w których częstotliwość 2,7 kHz jest zbyt niska lub maskowana przez hałas otoczenia.

P2: Czy mogę używać QMB-09B-03 w systemie 5 V lub QMB-09B-05 w systemie 3,3 V?

Niezalecane bez modyfikacji. QMB-09B-03 ma maksymalne napięcie 4,5 V; zastosowanie napięcia 5 V grozi przegrzaniem cewki i może przekroczyć specyfikację ≤80 mA. Minimalne napięcie robocze QMB-09B-05 wynosi 3 V; przy 3,3 V cewka 42 Ω wytwarza zmniejszoną moc wyjściową poniżej specyfikacji znamionowej. W przypadku systemów 5 V wymagających charakterystyki napędu 16 Ω należy dodać rezystor szeregowy (zwykle 47–100 Ω), aby ograniczyć prąd do bezpiecznego poziomu. W przypadku systemów 3,3 V wymagających charakterystyki 42 Ω należy zamiast tego rozważyć QMB-09B-03 lub ocenić, czy zasilanie 5 V można poprowadzić oddzielnie do brzęczyka.

P3: Jaka jest praktyczna różnica między częstotliwością 2,7 kHz a 4,0 kHz w typowych środowiskach?

Pasmo 2,7 kHz zapewnia penetrację niższych częstotliwości, która przecina mechaniczny hałas otoczenia powszechny w podłogach fabryk, kabinach pojazdów i obudowach maszyn. 4,0 kHz zapewnia charakter tonalny o wyższej częstotliwości i jest dobrze słyszalny w cichszych środowiskach wewnętrznych, takich jak placówki medyczne, biura i miejsca zamieszkania. W zastosowaniach zewnętrznych częstotliwość 2,7 kHz rozchodzi się z mniejszym tłumieniem atmosferycznym na odległość. Obie częstotliwości są równie łatwe do wyprodukowania, charakteryzują się identyczną niezawodnością i żywotnością; wybór opiera się na preferencjach akustycznych i uwzględnieniu hałasu otoczenia.

P4: Czy dostępne są niestandardowe długości przewodów, alternatywne formowanie szpilek lub opakowania na taśmie i szpuli?

Tak. MEIDI obsługuje niestandardowe przycinanie przewodów (proste, załamane, przesunięte lub formowanie pionowe) w przypadku niestandardowych układów PCB lub obudów o ograniczonej wysokości. Opakowanie na taśmę i szpulę nie jest standardem w przypadku sygnalizatorów z otworem przelotowym, ale można je zaaranżować tak, aby umożliwiało automatyczne umieszczanie dużych ilości opakowań przy minimalnych ilościach zamówienia. Niestandardowe formowanie leadów zazwyczaj wydłuża czas realizacji o 2–4 tygodnie, w zależności od wielkości i złożoności. Prześlij prośbę o konfigurację OEM w celu wyceny i oceny wykonalności.

P5: Czy mogę sterować tymi brzęczykami z częstotliwością inną niż rezonans znamionowy?

SPL zmniejsza się w przypadku oddalania się od rezonansu — moc wyjściowa spada o około 6 dB na oktawę poza rezonansem. Aby uzyskać maksymalną głośność, należy pracować z częstotliwością znamionową (2700 Hz lub 4000 Hz) ±5%. W przypadku zastosowań wielotonowych lub muzycznych wymagających szerokiego pasma przenoszenia należy zamiast tego rozważyć brzęczyk piezoelektryczny lub miniaturowy głośnik. Seria QMB‑09B jest zoptymalizowana pod kątem dźwięków alarmowych o stałej częstotliwości, gdzie głównym wymaganiem jest maksymalny SPL na wat.

P6: Jaka jest oczekiwana trwałość akustyczna przy ciągłym napędzie przy napięciu znamionowym?

Seria QMB‑09B to element pasywny; żywotność zależy od cyklu pracy sygnału sterującego, temperatury otoczenia i napięcia. Standardowa kwalifikacja obejmuje 96 godzin ciągłej pracy przy napięciu znamionowym i fali prostokątnej 1/2 cyklu pracy w temperaturze 25°C. W przypadku zastosowań wymagających tonów ciągłych skrócenie cyklu pracy (np. 1 sekunda włączenia, 4 sekundy wyłączenia) wydłuża żywotność i zmniejsza nagrzewanie się cewki. Skontaktuj się z działem inżynieryjnym fabryki, aby uzyskać szacunkową trwałość eksploatacyjną dla konkretnego zastosowania w Twoich warunkach pracy.

Uzyskaj wsparcie w zakresie wymiany i odsyłaczy

W celu weryfikacji powiązania z numerami części starszych brzęczyków, arkuszami danych serii, próbną oceną wszystkich trzech wariantów lub niestandardowymi konfiguracjami przewodów, należy skontaktować się z działem części zamiennych MEIDI.

Inżynierowie zajmujący się wymianą MEIDI zazwyczaj odpowiadają na zapytania dotyczące kompatybilności w ciągu jednego dnia roboczego, przedstawiając rysunki pinów, uwagi dotyczące obwodów sterowników oraz ceny hurtowe napraw i nowych programów produkcyjnych.
