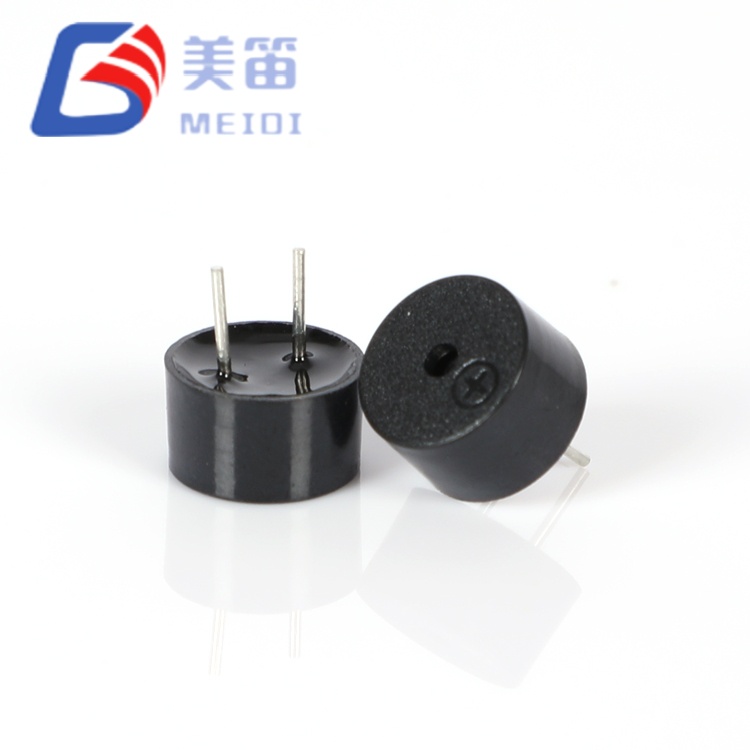

Magnetyczny pasywny brzęczyk 9*5,5 mm Trzy pasywne brzęczyki elektromagnetyczne z otworami przelotowymi umieszczone na jednej platformie mechanicznej 9,0 x 5,5 mm. Dwie rezystancje cewek i dwie częstotliwości rezonansowe pozwalają projektantom dopasować brzęczyk do napięcia zasilania i wymagań tonalnych bez zmiany układu otworów w PCB. Wariant 16 Ω obsługuje napięcie od 1,5 V do 4,5 V dla układów logicznych 3,3 V i systemów litowo-jonowych; warianty 42 Ω obejmują zakres od 3 V do 7 V dla przemysłowych szyn 5 V. We wszystkich trzech modelach ciśnienie akustyczne przekracza 85 dB w odległości 10 cm, a czarny korpus z PBT jest zoptymalizowany do lutowania na fali i ręcznego w montażu w procesie mieszanym.
Trzy profile elektryczne w jednym miejscu o wymiarach 9,0 × 5,5 mm; nie ma potrzeby zmiany układu przy przełączaniu między architekturą 3 V i 5 V.
Model 16 Ω, 3 V, 2,7 kHz jest odpowiedni dla urządzeń zasilanych bateryjnie i urządzeń na poziomie logicznym, w których preferowany jest bezpośredni napęd mikrokontrolera.
Model 42 Ω, 5 V, 2,7 kHz zmniejsza pobór prądu w standardowych magistralach przemysłowych i samochodowych.
Model 42 Ω, 5 V, 4,0 kHz zapewnia ten sam interfejs elektryczny z dźwiękiem o wyższej częstotliwości do zastosowań wymagających wyraźniejszego alarmu.
Wszystkie warianty mają ten sam rozstaw kołków z otworami przelotowymi, więc projekty napraw i modernizacji mogą zastąpić przestarzałe brzęczyki 9 mm i 12 mm bez modyfikacji płytki.
Minimalne ciśnienie akustyczne wynosi 85 dB w odległości 10 cm w poprzek serii; próbki produkcyjne zwykle osiągają poziom od 87 dB do 95 dB.
| Parametr | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| Napięcie znamionowe | 3 V (prąd przemienny) | 5 V (prąd przemienny) | 5 V (prąd przemienny) |
| Napięcie robocze | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Rezystancja cewki | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Prąd operacyjny | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Przykładowy zakres SPL | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Przykładowy zakres prądu | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Kompatybilność napędu | 3,3 V MCU GPIO, litowo-jonowy | Logika 5V, autobusy przemysłowe | Logika 5V, autobusy przemysłowe |
| Typowe zastosowania | Przyrządy przenośne, inteligentne liczniki, urządzenia konsumenckie | Alarmy przemysłowe, akcesoria motoryzacyjne, moduły PLC | Urządzenia medyczne, panele bezpieczeństwa, systemy rozróżniające tony |
Pojedyncza konstrukcja mechaniczna obejmuje trzy warianty elektryczne, umożliwiając ukończenie architektury napędu bez zmiany układu otworów w płytce drukowanej.
Cewka 16 Ω jest dopasowana do zasilania 3,3 V, dzięki czemu stopień sterownika jest prosty; cewka 42 Ω obniża prąd na szynach 5 V.
Dostępne są dwie częstotliwości rezonansowe: 2,7 kHz dla penetracji szumów o niskiej częstotliwości i 4,0 kHz dla ostrzejszej jakości tonów.
Czarna obudowa PBT toleruje lutowanie na fali w temperaturze 255°C i ręczną obróbkę w temperaturze 360°C bez deformacji i przesunięć akustycznych.
Średnica 9,0 mm i standardowy rozstaw pinów sprawiają, że seria ta stanowi bezpośredni zamiennik wielu starszych brzęczyków z otworami przelotowymi o średnicy 9 mm i 12 mm.
Na każdej jednostce znajduje się kod partii, który odsyła do daty produkcji, zapisów testów i partii surowców, i jest utrzymywany przez dziesięć lat.
| Parametr | Wartość | Warunki testu |
| Napięcie znamionowe | 3 V (prąd przemienny) | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 1,5 – 4,5 V (prąd przemienny) | Szczyt sygnału napędu |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 3 V, 2700 Hz, 10 cm |
| Częstotliwość rezonansowa | 2700 ± 300 Hz | Przy napięciu znamionowym |
| Rezystancja cewki | 16 ± 5 Ω | Przy 25 ℃, DC |
| Prąd operacyjny | ≤ 80 mA | Przy 3 V, 2700 Hz |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |

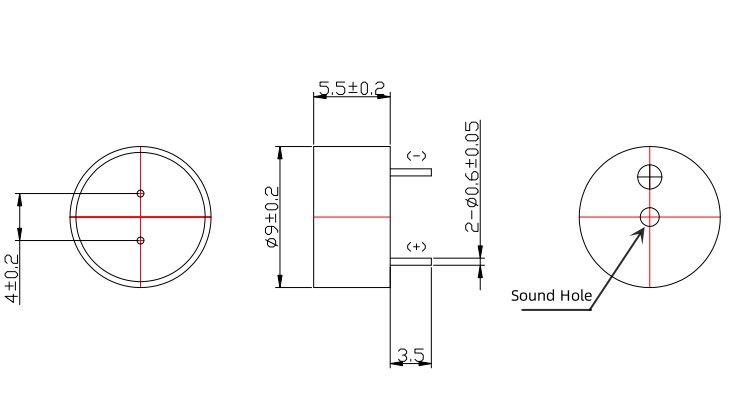

| Wymiar (średnica × wys.) | 9,0 × 5,5 mm | Korpus bez szpilek |
| Waga | 0,71 g | Typowy |
| Materiał obudowy | Czarny PBT | UL94 V-0 |
| Parametr | Wartość | Warunki testu |
| Napięcie znamionowe | 5 V (prąd przemienny) | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 3 – 7 V (prąd przemienny) | Szczyt sygnału napędu |
| Moc dźwięku w odległości 10 cm | ≥ 85 dB | Przy 5 V częstotliwość rezonansowa 10 cm |
| Częstotliwość rezonansowa | 2700 ± 300 Hz / 4000 ± 300 Hz | Przy napięciu znamionowym |
| Rezystancja cewki | 42 ± 5 Ω | Przy 25 ℃, DC |
| Prąd operacyjny | ≤ 60 mA | Przy 5 V |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ +80 ℃ | Niedziałający |
| Wymiar (średnica × wys.) | 9,0 × 5,5 mm | Korpus bez szpilek |
| Waga | 0,71 g | Typowy |
| Materiał obudowy | Czarny PBT | UL94 V-0 |
| Metoda | Temperatura | Czas | Maksymalne przepustki |
| Lutowanie rozpływowe | 245 ± 15 ℃ | 180 ℃ rozgrzewanie 40–70 s; 245 ℃ 3 s | 3 |
| Lutowanie na fali ★ | 255 ± 15 ℃ | 4–6 s | 2–3 |
| Lutowanie ręczne ★ | 360 ± 10 ℃ | 2–5 s | 2–3 |
★ Preferowane metody montażu przewlekanego. Obudowa PBT utrzymuje stabilność wymiarową tych profili, zapobiegając poluzowaniu zacisków lub zniekształceniom wnęki akustycznej.
QMB-09B-03: przyrządy przenośne, inteligentne liczniki mediów, tablice sterujące urządzeniami konsumenckimi 3,3 V i czujniki IoT zasilane litowo-jonowo, gdzie pożądane jest zasilanie jednoogniwowe i bezpośredni napęd GPIO.
QMB-09B-05: przemysłowe moduły alarmowe PLC, obwody akcesoriów samochodowych 5 V, komercyjne sterowniki chłodnicze i zasilacze bezprzerwowe, które korzystają z niższego prądu cewki.
QMB-09B-05 4KHZ: medyczny sprzęt diagnostyczny, centrale alarmowe, sieci alarmowe rozróżniające ton i produkty konsumenckie wymagające alarmu o wyższym tonie.
| Wariant | Typ sterownika | Konfiguracja | Notatki |
| QMB-09B-03 | Mikrokontroler GPIO | Push-pull 3,3 V | Upewnij się, że pin może dostarczać co najmniej 70 mA; dodaj diodę flyback na cewce. |

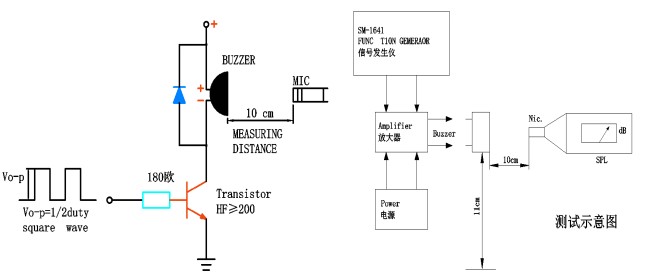

| QMB-09B-03 | Tranzystor typu otwarty kolektor | NPN/PNP z podciąganiem | Typową wartością początkową jest rezystor bazowy 1 kΩ. |
| QMB-09B-05 / 4KHZ | Wyjście logiczne 5V | Bezpośrednie lub buforowane | Cewka 42 Ω pobiera mniej prądu; w przypadku długich kabli nadal zalecany jest bufor tranzystorowy. |
| QMB-09B-05 / 4KHZ | Dedykowany układ scalony sterownika brzęczyka | Wyjście fali prostokątnej | Dopasuj częstotliwość wyjściową do znamionowego rezonansu brzęczyka, aby uzyskać maksymalną głośność. |
| Wszystkie warianty | Wzmacniacz audio | Fala sinusoidalna lub prostokątna | Upewnij się, że impedancja wyjściowa wzmacniacza jest zgodna z rezystancją cewki. |
Fala prostokątna o współczynniku wypełnienia 50% przy częstotliwości rezonansowej (2,7 kHz lub 4,0 kHz) i napięciu znamionowym daje określone ciśnienie akustyczne. Przetwornica pozarezonansowa zmniejsza moc wyjściową o około 6 dB na oktawę.
| Sytuacja projektowa | Zaleta serii QMB‑09B |
| Ostateczne napięcie systemu nie zostało jeszcze ustalone | Jeden ślad akceptuje warianty 16 Ω lub 42 Ω, więc projektowanie płytki drukowanej może być kontynuowane podczas zatwierdzania szyny zasilającej. |
| Należy porównać 2,7 kHz z 4,0 kHz | Ten sam obwód napędowy i montaż, tylko numer części zmienia się podczas testów akustycznych. |
| Naprawa starszego sprzętu z przestarzałym brzęczykiem | Średnica 9,0 mm i standardowy rozstaw pinów często pasują bezpośrednio do brzęczyków z otworami przelotowymi 9 mm i 12 mm. |
| Lutowanie na fali i ręczne przeróbki na tej samej linii | Korpus PBT został wybrany specjalnie dla tych profili termicznych, zachowując stabilność wymiarową i spójność akustyczną. |
| Zmniejszenie liczby dostawców | Trzy konfiguracje elektryczne są objęte jedną rodziną mechaniczną, co zmniejsza obciążenie kwalifikacjami i inwentaryzacją. |
Przy wadze 0,71 g brzęczyk dodaje minimalnej masy do płytki, a ustalony układ pinów przyspiesza integrację. Przykładowe dane potwierdzają, że wszystkie parametry mieszczą się w opublikowanych oknach.
MEIDI Intelligent Technology produkuje elektromagnetyczne i piezoelektryczne komponenty akustyczne od 2011 roku. Zintegrowana pionowo fabryka firmy w Jiangsu w Chinach zajmuje się wewnętrznym formowaniem PBT, precyzyjnym nawijaniem cewek, zautomatyzowanym montażem i pełnymi testami akustycznymi na linii. System jakości z certyfikatem ISO 9001 i dedykowane laboratorium niezawodności zapewniają spójność wymaganą w masowych programach przemysłowych i motoryzacyjnych.
Każda partia produkcyjna serii QMB‑09B poddawana jest 100% weryfikacji rezystancji cewek oraz kontrolom statystycznym częstotliwości rezonansowej. Poziom ciśnienia akustycznego jest potwierdzony w oparciu o minimum 85 dB, a zdolność lutowania jest testowana zgodnie z J-STD-002. Zachowana jest zgodność z RoHS i REACH, dostępne są pełne deklaracje materiałowe. Kod partii umieszczony na obudowie zapewnia identyfikowalność aż do daty produkcji, zapisów testów i partii surowca przez dziesięć lat.
P1: Jak wybrać pomiędzy trzema modelami?
Zacznij od dostępnego napięcia. W przypadku układów logicznych 3,3 V lub jednoogniwowych akumulatorów litowo-jonowych QMB-09B-03 (16 Ω) jest naturalnym rozwiązaniem. W przypadku szyn przemysłowych lub samochodowych 5 V QMB-09B-05 lub QMB-09B-05 4 KHZ (oba 42 Ω) zmniejszają zapotrzebowanie na prąd. Następnie wybierz ton: 2,7 kHz dla penetracji alarmów o niskiej częstotliwości, 4,0 kHz dla jaśniejszego, bardziej charakterystycznego dźwięku. Wszystkie trzy mają ten sam ślad, więc późna zmiana jest prosta.
P2: Czy QMB-09B-03 można używać przy napięciu 5 V, a części 42 Ω przy napięciu 3,3 V?
Praca modelu 16 Ω powyżej 4,5 V może spowodować przegrzanie cewki. Model 42 Ω poniżej 3 V będzie generował znacznie niższy poziom dźwięku. Jeśli potrzebujesz 16 Ω przy 5 V, dodaj rezystor szeregowy, aby ograniczyć prąd; SPL nadal będzie spadać. W przypadku systemów 3,3 V wymagających wyższej impedancji lepiej sprawdzi się wariant 16 Ω.
P3: Jaka jest praktyczna różnica między częstotliwością 2,7 kHz a 4,0 kHz w rzeczywistym środowisku?
Pasmo 2,7 kHz ma tendencję do przecinania szumów mechanicznych o niskiej częstotliwości, dzięki czemu nadaje się do stosowania w halach produkcyjnych i sprzęcie zewnętrznym. Częstotliwość 4,0 kHz jest bliższa szczytowej wrażliwości ludzkiego słuchu, zapewniając wyraźny, łatwy do rozróżnienia dźwięk dla urządzeń medycznych, zabezpieczeń i urządzeń konsumenckich stosowanych w pomieszczeniach. Obydwa są równie wytrzymałe i niezawodne.
P4: Czy dostępne są przewody o niestandardowej długości lub opakowania na taśmach i szpulach?

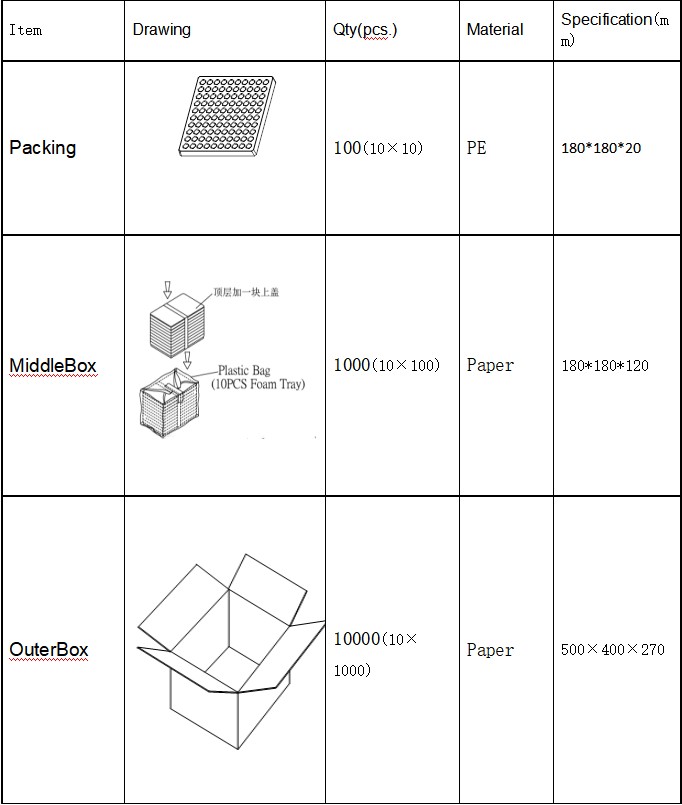

Tak. MEIDI może dostarczyć przewody proste, załamane lub przesunięte dla niestandardowych układów PCB. Taśma i szpula nie są standardem w przypadku części z otworami przelotowymi, ale można je zastosować w przypadku automatycznych linii wstawiania. Minimalne ilości zamówienia i czas realizacji różnią się w zależności od modyfikacji.
P5: Czy mogę odsunąć brzęczyk od jego częstotliwości rezonansowej i uzyskać inny ton?
Poziom dźwięku spada zauważalnie, gdy częstotliwość napędu odchodzi od rezonansu. Aby uzyskać maksymalną głośność, pozostań w granicach ±5% znamionowej częstotliwości 2700 Hz lub 4000 Hz. Jeśli Twoje zastosowanie wymaga szerokiego zakresu częstotliwości, bardziej odpowiednim wyborem będzie brzęczyk piezoelektryczny lub miniaturowy głośnik.
W celu weryfikacji odniesienia do starszych numerów części, próbek ewaluacyjnych wszystkich trzech wariantów lub niestandardowych konfiguracji przewodów, należy skontaktować się z zespołem ds. części zamiennych MEIDI. Na zapytania dotyczące kompatybilności zazwyczaj otrzymuje się odpowiedź w ciągu jednego dnia roboczego, wraz z rysunkami pinów i notatkami dotyczącymi obwodów przemiennika.
