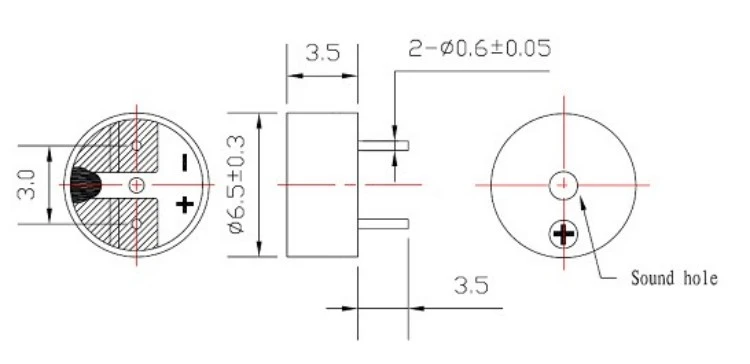

Wymiary podstawy 6,5 mm × 3,5 mm dla układów PCB o dużej gęstości
Częstotliwość rezonansowa 2731 Hz do generowania tonów z zewnętrznym napędem prostokątnym
Impedancja cewki 16 Ω dla obwodów sterownika niskiego napięcia na poziomie logicznym
Min. Ciśnienie akustyczne 70 dB w odległości 10 cm w warunkach znamionowych napędu 3Vo-p
Pakiet do montażu powierzchniowego do automatycznego montażu typu pick-and-place
Zakres temperatur pracy od -20 ℃ do +70 ℃

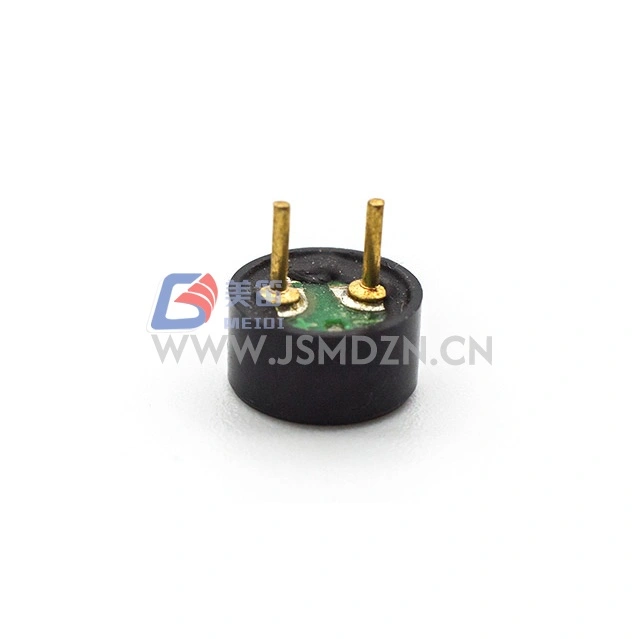

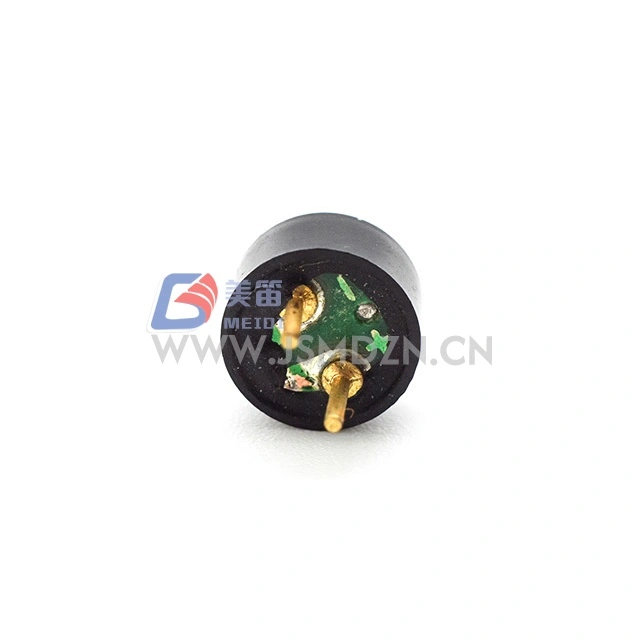

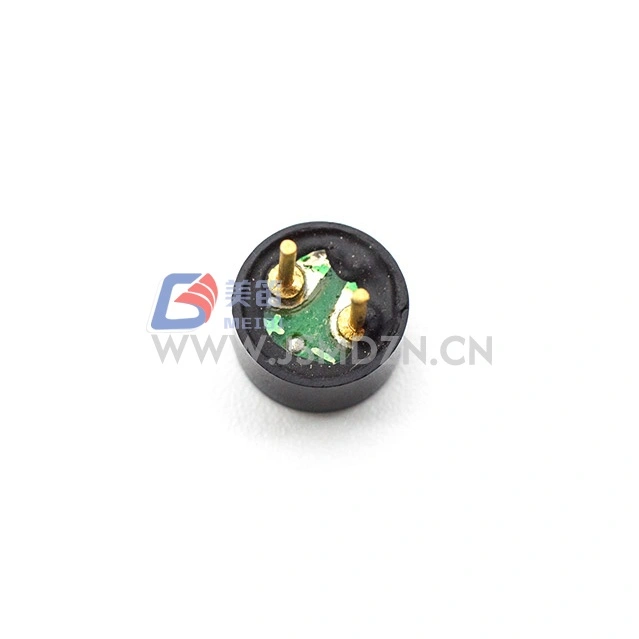

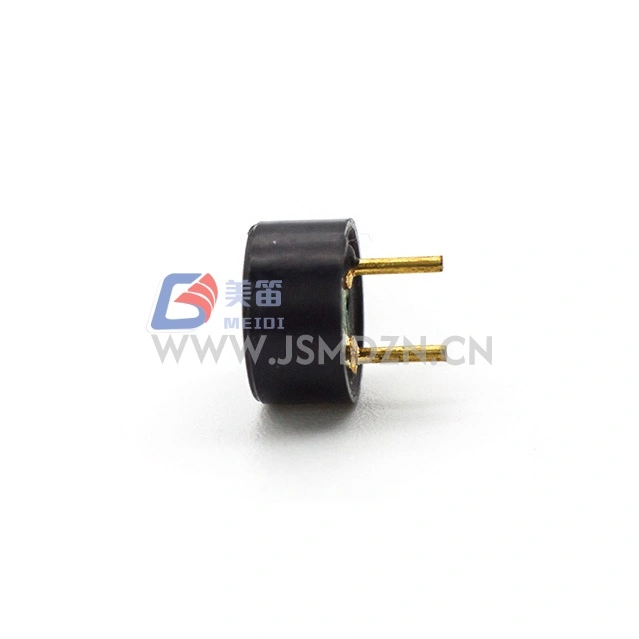

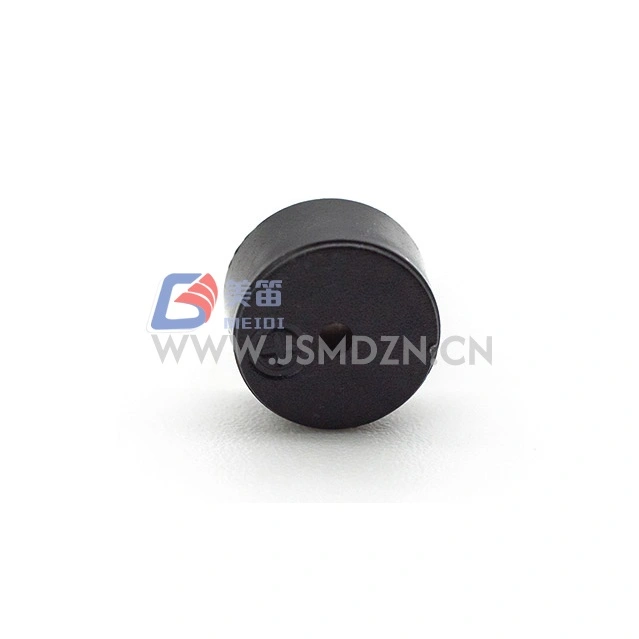

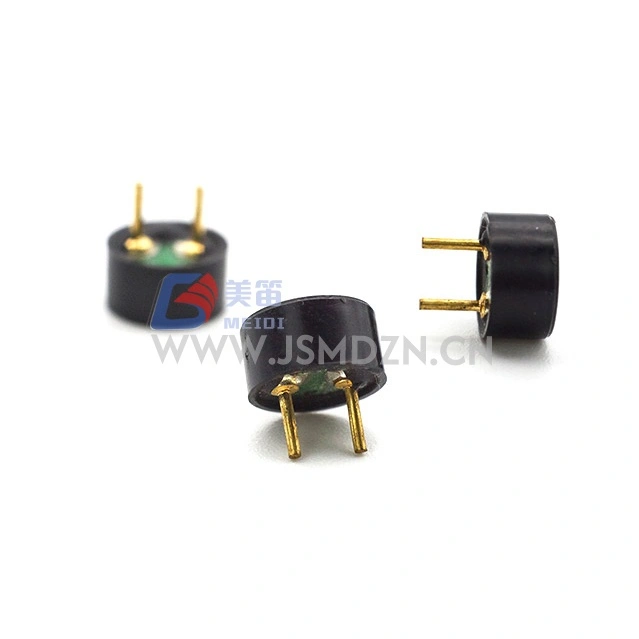

MEIDI HN-6535 6,5 x 3,5 mm SMD Pasywny brzęczyk elektromagnetyczny to miniaturowy elektromagnetyczny pasywny brzęczyk do montażu powierzchniowego, zaprojektowany do zastosowań, w których powierzchnia PCB jest na wagę złota. Brzęczyk o wymiarach 6,5 mm × 3,5 mm zajmuje minimalną przestrzeń na płycie, zapewniając jednocześnie słyszalną informację zwrotną poprzez zewnętrzne wzbudzenie fali prostokątnej.
Częstotliwość rezonansowa 2731 Hz wytwarza dźwięk odpowiedni do alarmów o bliskości, wskazań stanu i informacji zwrotnych interfejsu użytkownika. Przy napięciu znamionowym 3Vo-p i zakresie roboczym 2-5Vo-p, HN-6535 integruje się z szynami logicznymi 3,3V i 5V.
Rezystancja cewki 16 Ω umożliwia sterowanie ze styków GPIO mikrokontrolera lub przełączników tranzystorowych low-side w konstrukcjach o ograniczonej przestrzeni. Czarna obudowa z Norylu zapewnia stabilność wymiarową podczas procesów lutowania rozpływowego. W przypadku zastosowań wymagających alternatywnych częstotliwości rezonansowych w kompaktowych obudowach, należy skontaktować się z firmą MEIDI w celu uzyskania rozwiązań brzęczyka SMD.
Miniaturowa podstawa SMD --- Rozmiar korpusu 6,5 mm × 3,5 mm do zespołów PCB o dużej gęstości, gdzie montaż przez otwór jest niepraktyczny
Częstotliwość rezonansowa 2731 Hz --- generowanie tonu przy zasilaniu zewnętrzną falą prostokątną o częstotliwości znamionowej; wymaga wzbudzenia prądem zmiennym, samo napięcie prądu stałego nie będzie wytwarzać dźwięku
Niska impedancja cewki --- rezystancja 16 Ω do połączenia z wyjściami o poziomie logicznym 3 V
Zdefiniowana moc akustyczna --- Min. 70 dB w odległości 10 cm przy zasilaniu przy 3 Vo-p, 2731 Hz, 50% cyklu pracy, fala prostokątna
Materiał obudowy Noryl --- czarna obudowa z tworzywa termoplastycznego kompatybilna ze standardowymi profilami rozpływowymi do montażu powierzchniowego
Lekka konstrukcja --- około 0,5 g na jednostkę
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | --- |
| Napięcie znamionowe | 3Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 2-5Vo-str | Szczyt sygnału napędu |
| Prąd znamionowy | Maks. 80mA | Przy 2731 Hz, obciążenie 50%, fala prostokątna 3Vo-p |

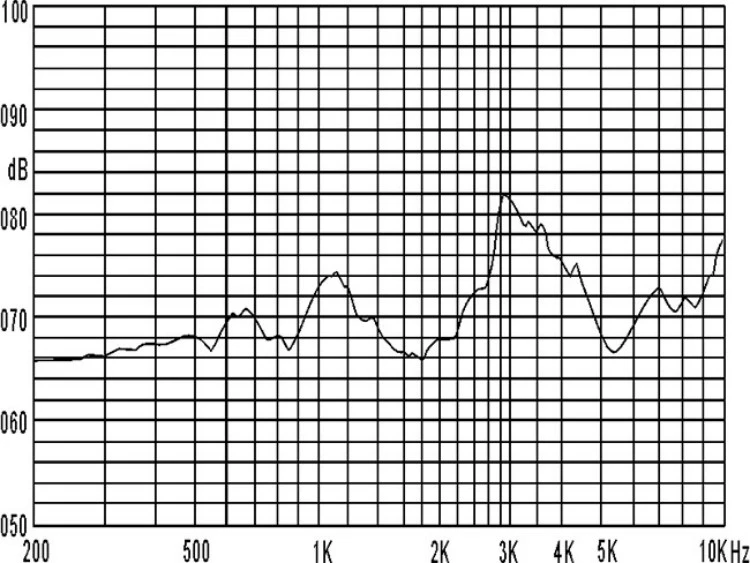

| Poziom ciśnienia akustycznego | Min. 70dB | Przy 2731 Hz, obciążenie 50%, 3Vo-p, 10 cm |
| Rezystancja cewki | 16 ± 3Ω | --- |
| Częstotliwość rezonansowa | 2731 Hz | Przy napięciu znamionowym |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | --- |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | --- |
| Waga netto | Około. 0,5 g | --- |
| Materiał obudowy | Czarny noryl | --- |
| Ochrona Środowiska | RoHS | --- |

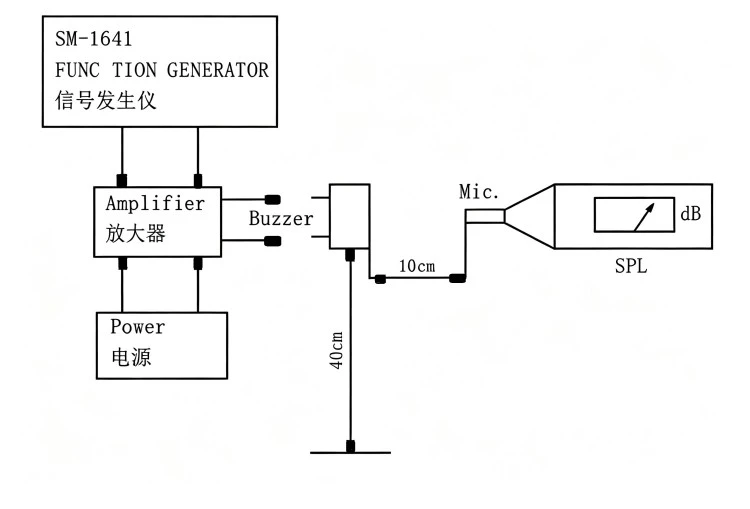

Standardowe warunki testowe: temperatura 25 ± 3 ℃, wilgotność 60 ± 10% R.H., ciśnienie 860-1060 hPa
Przenośne urządzenia medyczne i monitory stanu zdrowia wymagające kompaktowych alertów dźwiękowych w obudowach zasilanych bateryjnie
Inteligentne czujniki domowe i bramy IoT z ograniczoną powierzchnią PCB dla komponentów sprzężenia zwrotnego audio
Ręczne przyrządy pomiarowe i mierniki tonów potwierdzających operację
Urządzenia elektroniczne do noszenia i monitory kondycji, w przypadku których wysokość i waga komponentów są ograniczone
Kompaktowe tablice sterujące urządzeniami w sprzęcie kuchennym i gospodarstwa domowego z funkcjami timera i alarmu
Terminale POS i urządzenia płatnicze z dźwiękową sygnalizacją statusu transakcji
| Wymagania projektowe | Zaleta HN-6535 |
| Układy PCB o ograniczonej przestrzeni | Obrys SMD 6,5 mm × 3,5 mm minimalizuje zużycie powierzchni płytki |
| Integracja systemu niskiego napięcia | Wartość znamionowa 3Vo-p z zakresem 2-5Vo-p dla zgodności logiki 3,3 V/5 V |
| Zautomatyzowany montaż na dużą skalę | Pakiet do montażu powierzchniowego zgodny ze standardowymi procesami typu pick-and-place i reflow |
| Zastosowania o małej masie | Około. 0,5 g na jednostkę, odpowiednie do projektów przenośnych i podręcznych |
| Zgodność środowiskowa | Zgodny z dyrektywą RoHS |
MEIDI produkuje HN-6535 stosując procesy kontroli jakości obejmujące kontrolę przychodzącego materiału, weryfikację wymiarową w trakcie procesu i końcowe testowanie parametrów elektrycznych. Standardowe warunki testowe utrzymywane są w temperaturze 25 ± 3 ℃, wilgotności względnej 60 ± 10% i ciśnieniu atmosferycznym 860–1060 hPa, co zapewnia stałą powtarzalność pomiarów.
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może spaść o więcej niż 10 dB w stosunku do minimalnego poziomu SPL określonego w karcie katalogowej.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -30℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%–95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Standardowe opakowanie, wszystkie 6 ścian i 3 krawędzie, spada z wysokości 1,2 m na grubą deskę drewnianą |
| Test wibracji | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.
1. Jaki proces lutowania jest zalecany dla buzzera SMD HN-6535?
Skontaktuj się z MEIDI, aby uzyskać zalecany profil lutowania rozpływowego. Czarna obudowa Noryl jest kompatybilna ze standardowymi procesami rozpływu do montażu powierzchniowego.
2. Czy HN-6535 można sterować bezpośrednio z pinu GPIO mikrokontrolera?

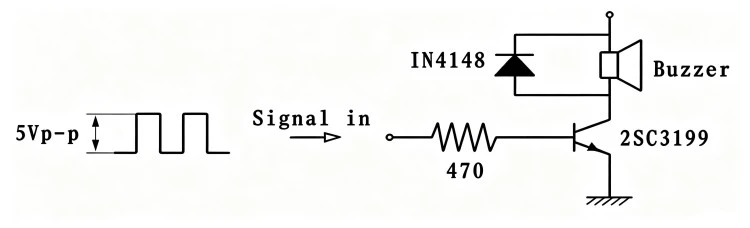

Cewka 16 Ω pobiera maksymalnie 80 mA przy 3Vo-p. Sprawdź, czy GPIO mikrokontrolera może w sposób ciągły pobierać lub pobierać ten prąd. Jeśli prąd znamionowy GPIO jest niewystarczający, użyj niskonapięciowego przełącznika NPN lub MOSFET z rezystorem ograniczającym prąd.
3. Co się stanie, jeśli brzęczyk będzie sterowany częstotliwością inną niż 2731 Hz?
Poziom ciśnienia akustycznego zmniejsza się w przypadku wyłączenia rezonansu. Dla spójnego Min. Wyjście 70 dB, przetwornica przy 2731 Hz z falą prostokątną o cyklu pracy 50% przy 3Vo-p. Praca z dala od rezonansu może skutkować znacznym zmniejszeniem poziomu sygnału dźwiękowego.
4. Czy HN-6535 nadaje się do zastosowań związanych z ciągłym generowaniem sygnału?
Warunki testu trwałości określają 96 godzin ciągłej pracy przy napięciu znamionowym i częstotliwości rezonansowej. W przypadku zastosowań wymagających dłuższych okresów ciągłej pracy należy skontaktować się z firmą MEIDI w celu uzyskania danych dotyczących niezawodności specyficznych dla danego cyklu pracy i warunków środowiskowych.
5. Czy dostępne są alternatywne rozmiary obudów o tej samej częstotliwości rezonansowej 2731 Hz?
W przypadku zapytań technicznych dotyczących alternatywnych kształtów i konfiguracji cewek w ramach asortymentu pasywnych brzęczyków elektromagnetycznych należy skontaktować się z firmą MEIDI.
W celu uzyskania arkuszy danych technicznych, profili lutowania rozpływowego, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
| Przedmiot | Specyfikacja |
| Typ produktu | Brzęczyk ELEKTROMAGNETYCZNY |
| Ilość | Aby uzyskać szczegółowe informacje na temat opakowania, skontaktuj się z MEIDI |
| Objętość kartonu | Aby uzyskać szczegółowe informacje na temat opakowania, skontaktuj się z MEIDI |
