Zewnętrzny napęd prostokątny o częstotliwości 2400 Hz zapewniający stałą moc akustyczną
Impedancja cewki 42 Ω dla układów PCB z otworami przelotowymi
Średnica 12 mm dla typowych układów PCB z otworami przelotowymi
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm w znamionowych warunkach napędu
Zakres temperatur pracy od -20 ℃ do +70 ℃
Czarna obudowa PPO kompatybilna z procesami montażu przewlekanego
MEIDI HN-1295 12 mm 2400 Hz Pasywny brzęczyk elektromagnetyczny z otworem przelotowym to pasywny brzęczyk elektromagnetyczny przeznaczony do montażu przewlekanego w systemach elektronicznych wymagających zewnętrznego sygnału sterującego do generowania dźwięku. Przy średnicy korpusu wynoszącej 12 mm ten brzęczyk integruje się z popularnymi układami PCB stosowanymi w przemysłowych panelach sterowania, systemach alarmowych, urządzeniach konsumenckich i sprzęcie diagnostycznym.
Częstotliwość rezonansowa 2400 Hz akceptuje zewnętrzne sygnały sterujące o fali prostokątnej, zapewniając spójne sprzężenie akustyczne podczas pracy z częstotliwością znamionową lub w jej pobliżu. Przy napięciu znamionowym 5Vo-p i zakresie roboczym 3–7Vo-p, HN-1295 zapewnia elastyczność w projektowaniu obwodów sterownika.
Rezystancja cewki 42 Ω jest wybrana do zastosowań z montażem przelotowym. Czarna obudowa PPO zapewnia stabilność strukturalną w procesach montażu z otworami przelotowymi.
Architektura napędu zewnętrznego --- akceptuje sygnały fali prostokątnej o częstotliwości 2400 Hz do generowania tonu; wymaga wzbudzenia prądem przemiennym, samo napięcie prądu stałego nie będzie wytwarzać dźwięku
Kształt z otworem przelotowym --- Średnica 12 mm z konfiguracją pinów dla standardowych układów PCB
Impedancja cewki 42 Ω --- dla układów PCB z otworami przelotowymi
Stabilna moc akustyczna --- Min. 85 dB w odległości 10 cm przy zasilaniu przy 5 Vo-p, 2400 Hz, 50% cyklu pracy, fala prostokątna
Materiał obudowy PPO --- czarna obudowa zapewniająca kompatybilność z montażem przez otwór
Zgodność środowiskowa RoHS --- Tak
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | --- |
| Napięcie znamionowe | 5Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 3--7Vo-str | Szczyt sygnału napędu |

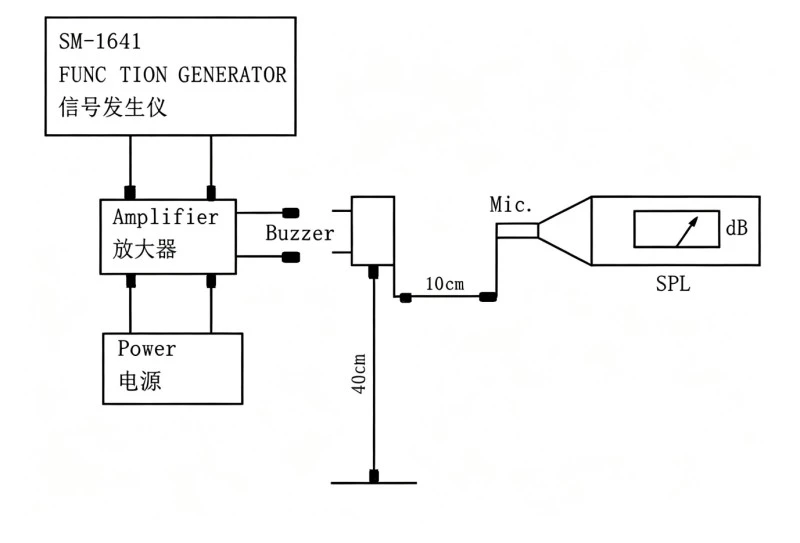

| Poziom ciśnienia akustycznego | Min. 85dB | Przy 5Vo-p, 2400 Hz, obciążenie 50%, 10 cm |
| Częstotliwość rezonansowa | 2400 Hz | Przy napięciu znamionowym |
| Rezystancja cewki | 42 ± 5 Ω | --- |
| Prąd znamionowy | Maks. 80mA | Przy 5Vo-p, 2400 Hz, obciążenie 50%. |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | --- |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | --- |

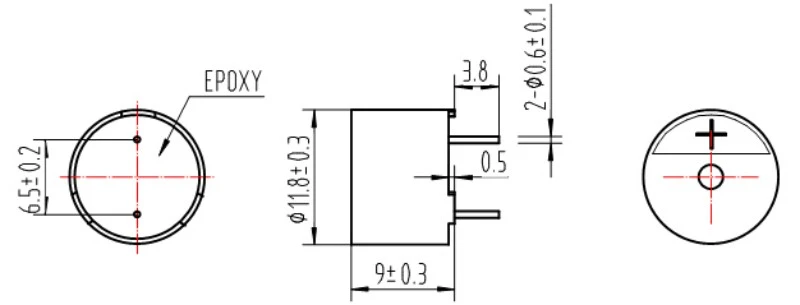

| Rozmiar zewnętrzny | 12mm (średnica) | Korpus bez szpilek |
| Waga netto | Około. 1,5 g | --- |
| Materiał obudowy | Czarny PPO | --- |
| Rozporządzenie o ochronie środowiska | RoHS | --- |
Moduły alarmowe centrali przemysłowej wymagające alertów akustycznych
Systemy bezpieczeństwa i wykrywania włamań z konstrukcjami PCB z otworami przelotowymi
Płytki sterujące urządzeniami konsumenckimi wykorzystujące standardowy montaż brzęczyka
Sprzęt diagnostyczny i testowy wymagający dźwiękowej sygnalizacji stanu
Sterowniki PLC i systemy automatyki z wyjściami napędowymi
Zasilacze bezprzerwowe do ostrzegania o stanach awaryjnych
| Wymagania projektowe | Zaleta HN-1295 |
| Układy PCB z otworami przelotowymi | Średnica 12 mm do standardowego montażu na płytce PCB |
| Stała częstotliwość sygnału alarmowego | Częstotliwość rezonansowa 2400 Hz zapewnia jednolity charakter akustyczny |
| Zgodność procesu montażu | Czarna obudowa PPO do montażu przelotowego |
| Zgodność środowiskowa | RoHS |
MEIDI produkuje HN-1295 z kontrolą jakości na każdym etapie produkcji, od projektu produktu, zakupu i testowania. Aby uzyskać szczegółowe informacje na temat certyfikatu, skontaktuj się z MEIDI.
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może spaść o więcej niż 10 dB w stosunku do minimalnego poziomu SPL określonego w arkuszu danych.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%-95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Opakowanie standardowe (wszystkie 6 ścian i 3 krawędzie), upadek z wysokości 1,2 m na grubą deskę drewnianą lub deskę z twardego drewna o grubości 5 cm |
| Próba wibracyjna | 1000 cykli/min, amplituda 1,5 mm, 1 godzina na oś, łącznie 3 osie |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.

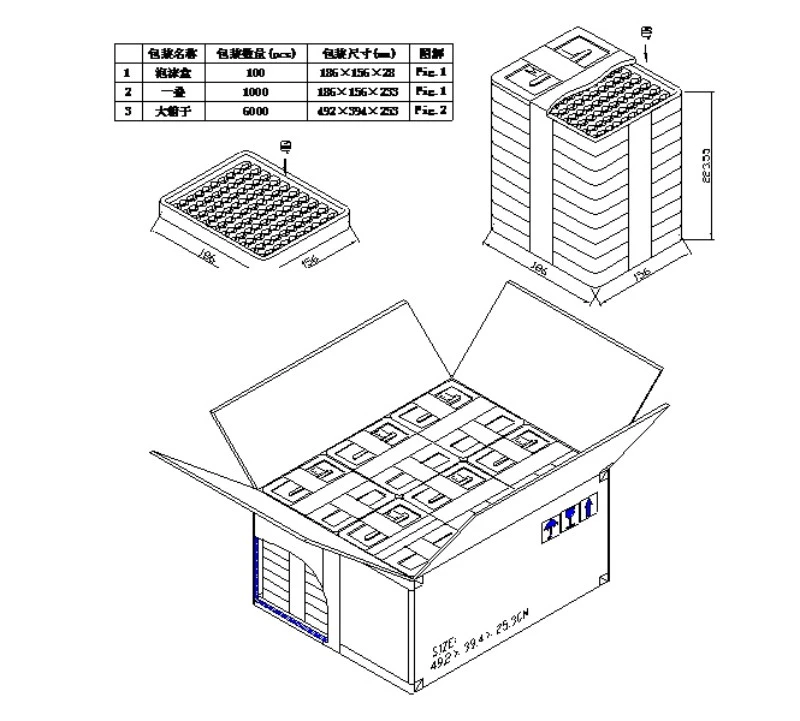

| Przedmiot | Specyfikacja |
| Typ produktu | Brzęczyk ELEKTROMAGNETYCZNY |
| Ilość | 6000 szt |
| Objętość kartonu | 52×41,5×27 CM |
1. Czy ten brzęczyk wymaga zewnętrznego sygnału napędu, czy może być zasilany napięciem stałym?
Jako pasywny brzęczyk elektromagnetyczny, HN-1295 wymaga zewnętrznego sygnału prądu przemiennego – zazwyczaj fali prostokątnej o częstotliwości 2400 Hz lub bliskiej – aby wygenerować sygnał dźwiękowy. Samo napięcie prądu stałego nie będzie wytwarzać dźwięku i może uszkodzić cewkę w wyniku ciągłego przepływu prądu.
2. Jaka częstotliwość jazdy jest zalecana, aby uzyskać maksymalne ciśnienie akustyczne?
Maksymalny SPL występuje przy częstotliwości rezonansowej 2400 Hz. SPL znacznie spada, gdy jest wyłączony z rezonansu. Dla spójnego Min. Wyjście 85 dB, przetwornica częstotliwości 2400 Hz z falą prostokątną o cyklu pracy 50% przy 5Vo-p.
3. Jaki obwód sterownika jest odpowiedni dla impedancji cewki 42Ω?
Kompatybilne są standardowe konfiguracje tranzystorów NPN/PNP z otwartym kolektorem i rezystorami podciągającymi. W przypadku bezpośredniego napędu GPIO mikrokontrolera sprawdź, czy port może pobierać lub pobierać prąd ≥ 80 mA. Podczas jazdy z obciążeniami indukcyjnymi lub obwodami przekaźnikowymi zaleca się stosowanie diody flyback.
4. Jaka jest zalecana metoda lutowania tego brzęczyka z otworem przelotowym?
HN-1295 jest kompatybilny ze standardowymi procesami lutowania na fali przewlekanej. W przypadku lutowania ręcznego należy skontaktować się z firmą MEIDI w celu uzyskania zalecanych specyfikacji dotyczących temperatury i czasu trwania.
5. Czy dostępne są niestandardowe częstotliwości rezonansowe lub rezystancje cewek?
W przypadku zapytań technicznych dotyczących konfiguracji niestandardowych należy skontaktować się z MEIDI.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
