Zewnętrzny napęd prostokątny o częstotliwości 2730 Hz zapewniający stałą moc akustyczną
Impedancja cewki 16 Ω kompatybilna ze standardowymi obwodami tranzystorowymi i sterownikami MCU
Standardowa w branży podstawa o średnicy 12 mm dla ustalonych układów PCB z otworami przelotowymi
Min. Ciśnienie akustyczne 85 dB w odległości 10 cm w znamionowych warunkach napędu
Zakres temperatur pracy od -20 ℃ do +70 ℃ w wewnętrznych środowiskach przemysłowych
Czarna obudowa PPO przystosowana do lutowania na fali i montażu ręcznego

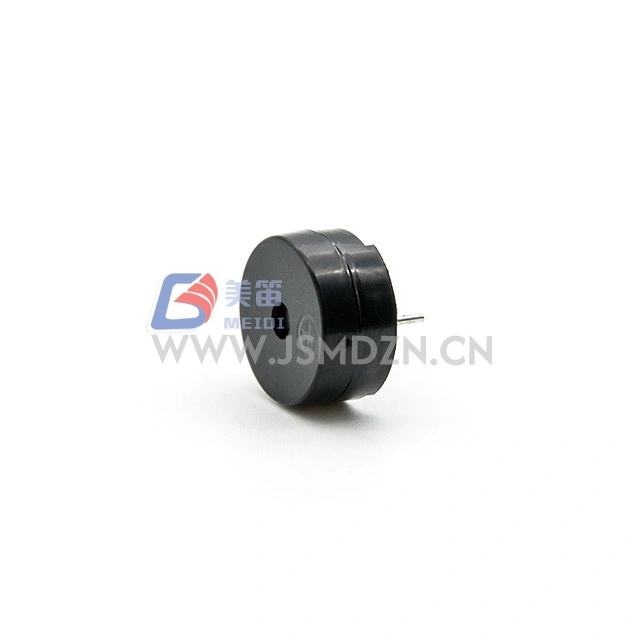

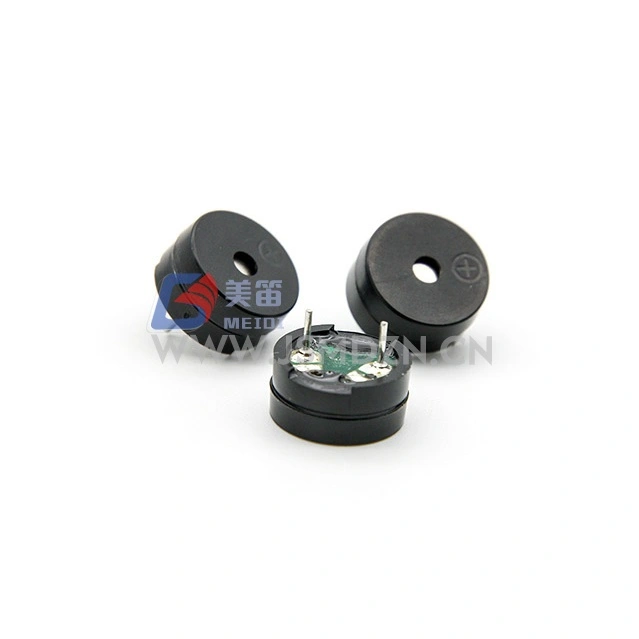

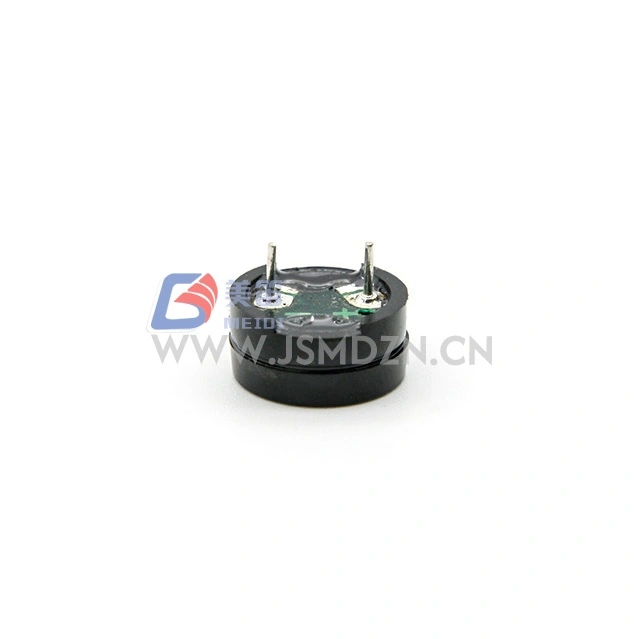

Elektromagnetyczny pasywny brzęczyk MEIDI 12 mm 2730 Hz z otworem przelotowym to pasywny brzęczyk elektromagnetyczny przeznaczony do montażu przewlekanego w systemach elektronicznych wymagających zewnętrznego sygnału sterującego do generowania dźwięku. Przy średnicy korpusu 12 mm ten brzęczyk integruje się ze standardowymi układami PCB szeroko stosowanymi w przemysłowych panelach sterowania, systemach alarmowych, urządzeniach konsumenckich i sprzęcie diagnostycznym.
Częstotliwość rezonansowa 2730 Hz akceptuje zewnętrzne sygnały sterujące o fali prostokątnej, zapewniając spójne sprzężenie akustyczne podczas pracy z częstotliwością znamionową lub w jej pobliżu. Przy napięciu znamionowym 3Vo-p i zakresie roboczym 2–4Vo-p, HN-1260B zapewnia elastyczność w projektowaniu obwodów sterownika w systemach logicznych 3V i 5V.
Rezystancja cewki 16 Ω została dobrana tak, aby pasowała do typowych konfiguracji tranzystorów z otwartym kolektorem i sterowników GPIO mikrokontrolera, minimalizując potrzebę stosowania specjalistycznych obwodów sterujących. Czarna obudowa PPO zapewnia stabilność strukturalną podczas lutowania na fali i ręcznych procesów przeróbek.
Architektura napędu zewnętrznego --- akceptuje sygnały fali prostokątnej o częstotliwości 2730 Hz w celu programowalnego generowania dźwięku; wymaga wzbudzenia prądem przemiennym, samo napięcie prądu stałego nie będzie wytwarzać dźwięku
Standardowy kształt z otworami przelotowymi --- Średnica 12 mm ze standardowym w branży rozstawem pinów pasuje do istniejących układów PCB i wycięć w panelu przednim
Impedancja cewki 16 Ω --- odpowiada typowym obwodom sterownika tranzystora NPN/PNP i wyjściom GPIO mikrokontrolera 3,3 V/5 V z odpowiednią wydajnością prądową
Stabilna moc akustyczna --- Min. 85 dB w odległości 10 cm przy zasilaniu przy napięciu 3 Vo-p, 2731 Hz, fali prostokątnej o cyklu pracy 50%
Materiał obudowy PPO --- czarna obudowa toleruje lutowanie na fali i ręczne lutowanie bez deformacji
Zgodność środowiskowa RoHS --- spełnia zastrzeżone wymagania dotyczące substancji dla dystrybucji na rynku globalnym
| Parametr | Wartość | Warunki testu |
| Typ produktu | Brzęczyk pasywny elektromagnetyczny | --- |
| Napięcie znamionowe | 3Vo-str | Odniesienie częstotliwości rezonansowej |
| Napięcie robocze | 2--4Vo-str | Szczyt sygnału napędu |

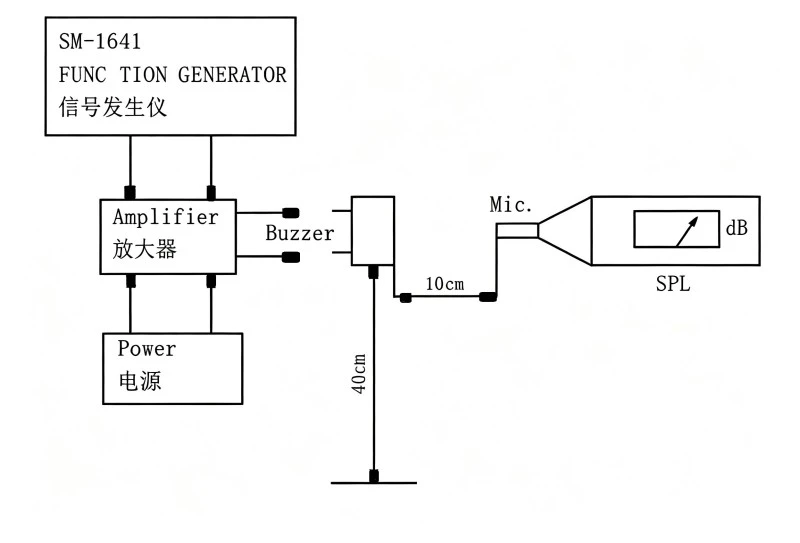

| Poziom ciśnienia akustycznego | Min. 85dB | Przy 3Vo-p, 2731 Hz, obciążenie 50%, 10 cm |
| Częstotliwość rezonansowa | 2730 Hz | Przy napięciu znamionowym |
| Rezystancja cewki | 16 ± 4Ω | DC, 25 ℃ |
| Prąd znamionowy | Maks. 60mA | Przy 3Vo-p, 2731 Hz, obciążenie 50%. |
| Temperatura pracy | -20 ℃ ~ +70 ℃ | Ciągły |
| Temperatura przechowywania | -30 ℃ ~ + 80 ℃ | Niedziałający |

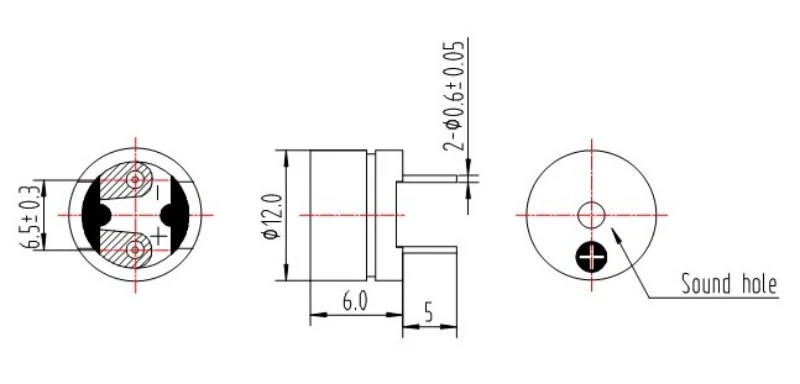

| Rozmiar zewnętrzny | 12mm (średnica) | Korpus bez szpilek |
| Waga netto | Około. 1,0 g | Typowy |
| Materiał obudowy | Czarny PPO | --- |
| Rozporządzenie o ochronie środowiska | RoHS | --- |
Moduły alarmowe przemysłowych central alarmowych wymagające alarmów akustycznych o standardowej częstotliwości
Systemy bezpieczeństwa i wykrywania włamań z istniejącymi otworami montażowymi brzęczyka o średnicy 12 mm
Tablice sterujące urządzeń konsumenckich wykorzystujące procesy montażu z otworami przelotowymi
Sprzęt diagnostyczny i testowy wymagający dźwiękowej sygnalizacji stanu
Sterowniki PLC i systemy automatyki z wyjściami napędowymi na poziomie logicznym 5 V lub 3,3 V
Zasilacze bezprzerwowe do ostrzegania o niskim poziomie naładowania baterii i stanach awaryjnych
| Wymagania projektowe | Zaleta HN-1260B |
| Ustalone układy PCB z otworami przelotowymi | Średnica 12 mm odpowiada standardowym wymiarom i wycięciom w panelu przednim |
| Zgodność ze standardowym obwodem sterownika | Impedancja cewki 16 Ω współpracuje ze zwykłymi konfiguracjami tranzystorów i MCU GPIO |
| Stała częstotliwość sygnału alarmowego | Częstotliwość rezonansowa 2730 Hz zapewnia jednolity charakter akustyczny we wszystkich partiach produkcyjnych |
| Elastyczność procesu montażu | Czarna obudowa PPO kompatybilna z lutowaniem na fali i przeróbkami ręcznymi |
| Zgodność środowiskowa | Zatwierdzenie RoHS dla globalnej dystrybucji i przepisów dotyczących substancji objętych ograniczeniami |
MEIDI produkuje HN-1260B z kontrolą jakości na każdym etapie produkcji, od projektu produktu, zakupu i testowania. Zakłady produkcyjne posiadają certyfikaty ISO 9001, ISO 14001 i QS 9000. Wszystkie produkty posiadają znak CE i atesty RoHS.
Po którymkolwiek z poniższych testów produkt powinien spełniać kryteria akceptacji: brak wad lub pogorszenia wyglądu i właściwości elektrycznych (z wyjątkiem SPL); SPL nie może być niższy niż 10 dB poniżej minimalnego poziomu SPL określonego w arkuszu danych.
| Przedmiot testowy | Warunki testu |
| Próba życia | 25 ± 10 ℃, napięcie znamionowe, częstotliwość rezonansowa 1/2 obciążenia, fala prostokątna, 96 godzin |
| Test wysokiej temperatury | Przechowywanie w temperaturze +80 ℃ przez 96 godzin, przed badaniem odzyskać w temperaturze pokojowej przez 3 godziny |
| Test w niskiej temperaturze | -40℃ przechowywanie przez 96 godzin, odzysk w temperaturze pokojowej przez 3 godziny przed badaniem |
| Test wilgotności | +40±3℃, 90%-95% RH, 48 godzin, regeneracja w temperaturze pokojowej przez 6 godzin przed badaniem |
| Test szoku termicznego | 70℃ 2 godziny → -20℃ 2 godziny (1 cykl), przerwa między cyklami 1 godzina, łącznie 10 cykli |
| Test upadku | Opakowanie standardowe (3 krawędzie, 6 ścian pudełka), upadek z wysokości 1,2 m na grubą deskę drewnianą lub deskę z twardego drewna o grubości 5 cm |
| Próba wibracyjna | 1000 cykli/min, amplituda 1,5 mm, 1 godzina w każdym kierunku, 3 stopnie swobody |
Przestroga: Należy unikać przedostawania się ciał obcych do produktu, w tym materiałów magnetycznych, materiałów rozpuszczalnych w wodzie i gazów korozyjnych, ponieważ mogą one mieć wpływ na parametry elektryczne produktu.
1. Czy ten brzęczyk wymaga zewnętrznego sygnału napędu, czy może być zasilany napięciem stałym?
Jako pasywny brzęczyk elektromagnetyczny, HN-1260B wymaga zewnętrznego sygnału prądu przemiennego – zazwyczaj fali prostokątnej o częstotliwości 2730 Hz lub zbliżonej – do wygenerowania sygnału dźwiękowego. Samo napięcie prądu stałego nie będzie wytwarzać dźwięku i może uszkodzić cewkę w wyniku ciągłego przepływu prądu.
2. Jaka częstotliwość jazdy jest zalecana, aby uzyskać maksymalne ciśnienie akustyczne?

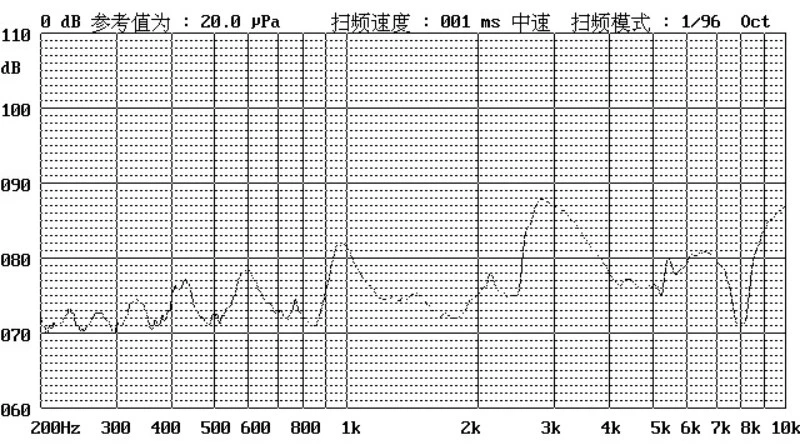

Maksymalny SPL występuje przy częstotliwości rezonansowej 2730 Hz. SPL znacznie spada, gdy jest wyłączony z rezonansu. Dla spójnego Min. Wyjście 85dB, przetwornica przy 2731 Hz z falą prostokątną o cyklu pracy 50% przy 3Vo-p.
3. Jaki obwód sterownika jest odpowiedni dla impedancji cewki 16 Ω?
Kompatybilne są standardowe konfiguracje tranzystorów NPN/PNP z otwartym kolektorem i rezystorami podciągającymi. W przypadku bezpośredniego napędu GPIO mikrokontrolera sprawdź, czy port może pobierać lub pobierać prąd ≥60 mA. Dioda flyback jest zalecana podczas jazdy z obciążeniami indukcyjnymi lub obwodami przekaźnikowymi.
4. Jaka jest zalecana metoda lutowania tego brzęczyka z otworem przelotowym?
HN-1260B jest kompatybilny ze standardowymi procesami lutowania na fali przewlekanej. W przypadku lutowania ręcznego należy skontaktować się z MEIDI w celu uzyskania zalecanych specyfikacji dotyczących temperatury i czasu trwania, aby uniknąć deformacji obudowy.
5. Czy dostępne są niestandardowe częstotliwości rezonansowe lub rezystancje cewek?
W przypadku zapytań technicznych dotyczących konfiguracji niestandardowych należy skontaktować się z MEIDI.
W celu uzyskania arkuszy danych technicznych, notatek dotyczących zastosowań obwodów napędowych lub dyskusji na temat konfiguracji OEM, należy skontaktować się z działem inżynierii aplikacji MEIDI.
