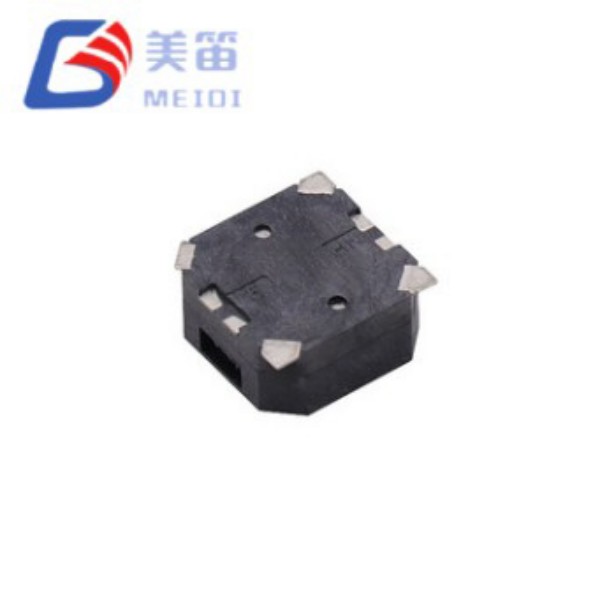

Pasywny brzęczyk magnetyczny SMD 8,5 * 8,5 * 4 mm

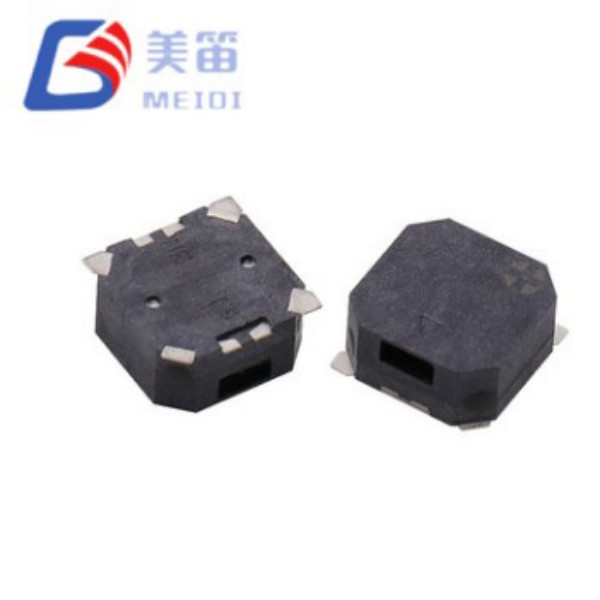

Seria MLT‑8540 składa się z dwóch pasywnych brzęczyków elektromagnetycznych o identycznej powierzchni SMD 8,5 × 8,5 × 4,0 mm, różniących się impedancją cewki i napięciem znamionowym: wariant 16 Ω (MLT‑8540‑16R) dla systemów 2,5–4,5 V i wariant 32 Ω (MLT‑8540-32R) dla magistrali 4,5–6,5 V. Ta ujednolicona platforma mechaniczna umożliwia inżynierom ocenę obu architektur napędów bez zmian w układzie PCB, co upraszcza tworzenie prototypów i skalowanie platformy w przypadku rodzin produktów o różnych napięciach zasilania.

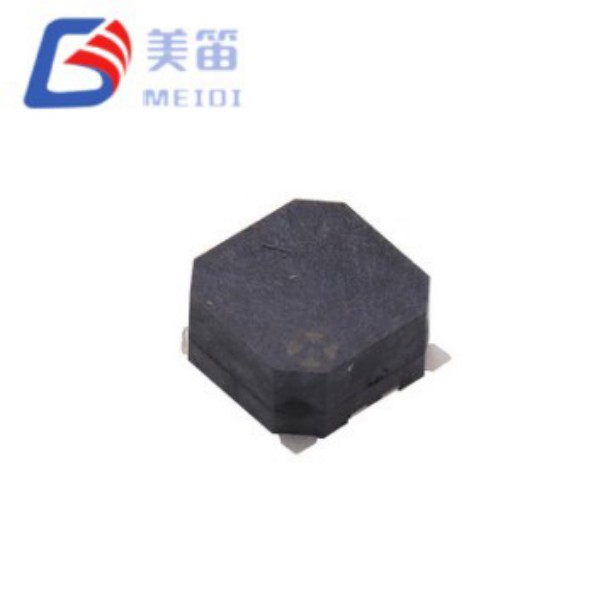

Oba warianty, wyprodukowane w zakładzie MEIDI w Jiangsu posiadającym certyfikat ISO-9001, mają wysokość wewnętrzną 4,0 mm – najwyższą w klasie obrysu 8,5 mm – optymalizując rezonans Helmholtza przy 2700 Hz w celu lepszej penetracji niskich częstotliwości. Weryfikacja partii próbek potwierdza wartości SPL w zakresie od 91,2 dB do 99,3 dB, znacznie przekraczające minimum 85 dB. Czarna obudowa LCP obsługuje bezołowiowy rozpływ w temperaturze 255°C i działa w temperaturach od -30°C do +70°C, z możliwością przechowywania od -40°C do +85°C.

Architektura o podwójnej impedancji – korzyści praktyczne

Magnetyczny pasywny brzęczyk SMD 8,5 * 8,5 * 4 mm wprowadza strategię efektywną w zakresie zakupów, rzadko dostępną w ofercie brzęczyków SMD. Zamiast zmuszać inżynierów do wyboru pojedynczej impedancji i akceptowania dowolnego zakresu napięcia, jaki ona implikuje, seria ta zapewnia dwie sprawdzone konfiguracje elektryczne na jednym fundamencie mechanicznym. Takie podejście zapewnia trzy praktyczne korzyści:

Elastyczność prototypowania – na wczesnym etapie projektowania zespoły mogą oceniać warianty 16 Ω i 32 Ω na identycznych układach PCB bez konieczności zmiany geometrii podkładek, stref zamkniętych lub modeli akustycznych obudowy. Wysokość 4,0 mm i powierzchnia podstawy 8,5 mm pozostają niezmienne; zmianie ulega jedynie obwód przemiennika i pozycja BOM.

Skalowalność platformy – rodzina produktów obejmująca jednostki przenośne zasilane przez USB 3,3 V i moduły instalowane w pojazdach 5 V może dzielić ten sam model mechaniczny z jednym brzęczykiem, co upraszcza zarządzanie łańcuchem dostaw, ogranicza rozprzestrzenianie się SKU i konsoliduje wysiłki w zakresie kwalifikacji niezawodności.

Wydajność zoptymalizowana pod kątem napięcia – wariant 16 Ω pobiera ≤100 mA przy 3,6 V, odpowiedni do projektów z ograniczonym akumulatorem; wariant 32 Ω pobiera ≤80 mA przy 5 V, redukując straty I²R na długich kablach i minimalizując naprężenia termiczne tranzystorów sterujących w szczelnych obudowach. Obydwa osiągają porównywalną moc akustyczną dzięki identycznej geometrii membrany i wnęki – różnica w impedancji wynika z optymalizacji na poziomie systemu, a nie kompromisu akustycznego.

Kluczowe atrybuty

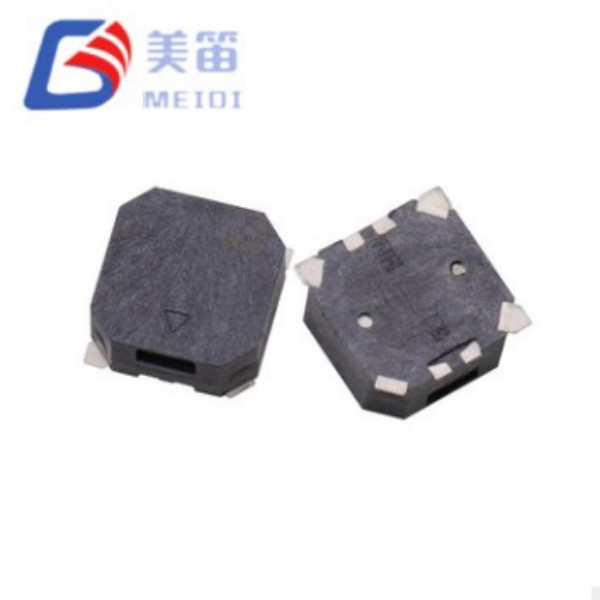

Zunifikowana platforma o podwójnej impedancji – opcje 16 Ω i 32 Ω w identycznej obudowie 8,5 × 8,5 × 4,0 mm, eliminująca przeprojektowanie mechaniczne podczas oceny architektur napięcia przemiennika

Maksymalna wysokość wnęki SMT – objętość wewnętrzna 4,0 mm optymalizuje efektywność rezonansu Helmholtza przy 2,7 ​​kHz, zapewniając wyższy SPL niż alternatywy 3,0 mm o tej samej powierzchni

Zmierzona moc wyjściowa 91,2–99,3 dB – wydajność empiryczna znacznie przekracza specyfikację ≥85 dB, zapewniając znaczny zapas akustyczny w hałaśliwym otoczeniu

Parowanie impedancji zoptymalizowane pod kątem napięcia – 16 Ω dla systemów litowo-jonowych/logicznych 3,6 V z poborem ≤100 mA; 32 Ω dla autobusów przemysłowych/samochodowych 5 V z poborem ≤80 mA

Rozszerzony zakres pracy od -30°C do +70°C – przekracza standardowe limity klasy konsumenckiej, obsługując instalacje na zewnątrz przy zimnym rozruchu i nasłonecznieniu

Czarna obudowa LCP z możliwością rozpływu – wytrzymuje bezołowiowe szczyty rozpływu w temperaturze 255±5°C i zachowuje stabilność wymiarową w całej przegrodzie termicznej

Scenariusze zastosowań

Zwiększona wysokość wnęki i rezonans niskiej częstotliwości sprawiają, że seria MLT‑8540 jest szczególnie skuteczna w środowiskach, w których hałas otoczenia maskuje alarmy o wyższej częstotliwości. Typowe instalacje obejmują:

Panele automatyki przemysłowej – sygnalizacja awarii i dźwięki zakończenia procesu na halach produkcyjnych przy ciągłym hałasie maszyn

Bezpieczeństwo budynków komercyjnych — powiadomienia o włamaniach i informacje zwrotne dotyczące kontroli dostępu w holach, korytarzach i na parkingach

Systemy ostrzegawcze we wnętrzu pojazdu – przypomnienia o zapięciu pasów, sygnały dźwiękowe o stanie drzwi i powiadomienia dla kierowcy w architekturach elektrycznych 12 V/24 V

Zewnętrzny sprzęt telekomunikacyjny – dźwięki stanu i wskaźniki usterek w szafach narażonych na warunki atmosferyczne i obudowach montowanych na słupach

Morskie konsole nawigacyjne – alarmy dźwiękowe w urządzeniach mostka i panelach wewnętrznych przy ograniczonej wentylacji i dużej wilgotności

Monitorowanie przechowywania chłodniczego – ostrzeżenia o progach temperaturowych w logistyce łańcucha chłodniczego i środowiskach magazynowych

Walidacja produkcji i niezawodności

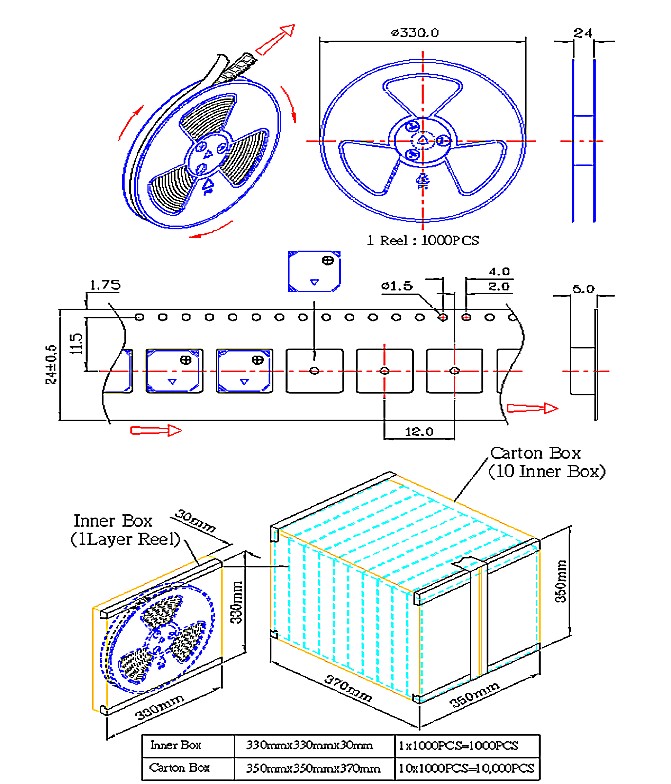

MEIDI produkuje oba warianty MLT‑8540 na dedykowanych liniach montażowych SMD z automatycznym nawijaniem cewek, lutowaniem i kalibracją akustyczną. Nasz zakład w Jiangsu posiada certyfikat ISO 9001:2015, a na każdym etapie produkcji stosowana jest statystyczna kontrola procesu.

Każda partia produkcyjna przechodzi jednolite badania kwalifikacyjne:

Charakterystyka elektryczna – 100% weryfikacja rezystancji cewki, prądu roboczego i częstotliwości rezonansowej

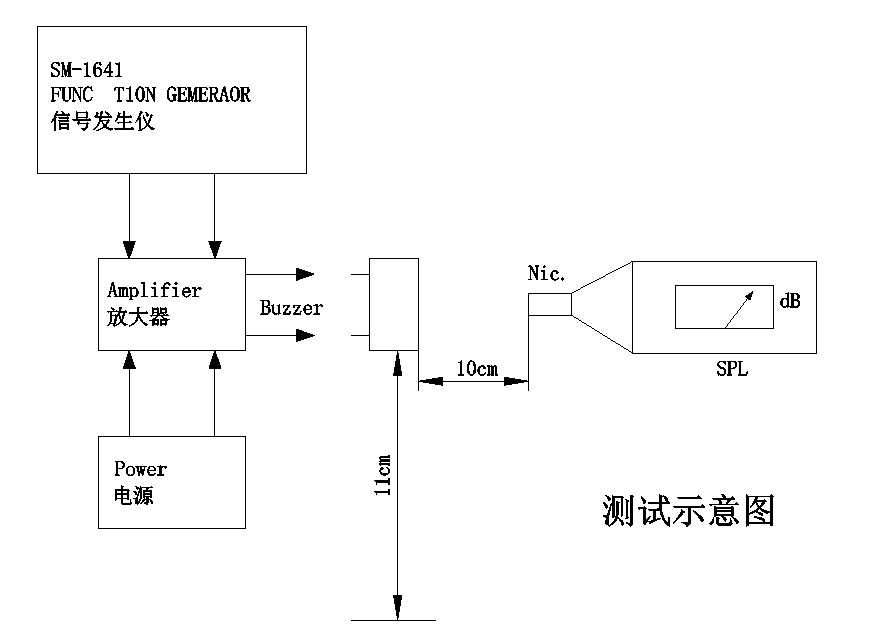

Walidacja akustyczna – próbkowanie statystyczne potwierdza SPL ≥85dB; zmierzone wyniki stale przekraczają 91 dB

Odporność na warunki środowiskowe – 48 godzin przechowywania w wysokiej temperaturze +80°C, 48 godzin przechowywania w niskiej temperaturze -30°C i 5 cykli szoku termicznego (-30°C ↔ +80°C)

Obciążenie mechaniczne – wibracje sinusoidalne (10–55 Hz, amplituda 1,0 mm, osie XYZ, łącznie 0,5 godziny) i upadek swobodny z wysokości 75 cm na twarde drewno o grubości 10 mm (3 uderzenia)

Odporność na wilgoć – 48 godzin przy 50°C / 95% RH z 2-godzinnym odzyskiwaniem i charakterystyką elektryczną

Odporność na ciepło lutownicze – 250°C przez 10 sekund przy odstępie korpusu od lutu wynoszącym 2,0 mm oraz zgodność z profilem rozpływu

Dostępna jest dokumentacja zgodności z dyrektywami RoHS i REACH. Kody identyfikacyjne partii zapewniają pełną identyfikowalność daty produkcji, wyników testów i certyfikatów surowców.

Pytania i odpowiedzi dotyczące integracji

P1: Jak wybrać pomiędzy wariantami 16 Ω i 32 Ω dla mojego systemu?

Wybór zależy od dostępnego napięcia zasilania i aktualnego budżetu. Wariant 16 Ω (2,5–4,5 V) jest zoptymalizowany pod kątem układów logicznych 3,3 V, jednoogniwowych układów litowo-jonowych (3,0–4,2 V) i projektów zasilanych przez USB, gdzie możliwy jest bezpośredni napęd MCU GPIO przy odpowiedniej wydajności prądowej pinów. Wariant 32 Ω (4,5–6,5 V) jest przeznaczony do akcesoriów samochodowych 5 V, przemysłowych wyjść PLC i systemów zasilanych PoE, gdzie wyższe napięcie zmniejsza zapotrzebowanie na prąd i straty w okablowaniu. Obydwa warianty mają identyczne wymiary mechaniczne i właściwości akustyczne; decyzja jest czysto elektryczna.

P2: Czy obydwa warianty mogą być sterowane tym samym sygnałem PWM z mikrokontrolera?

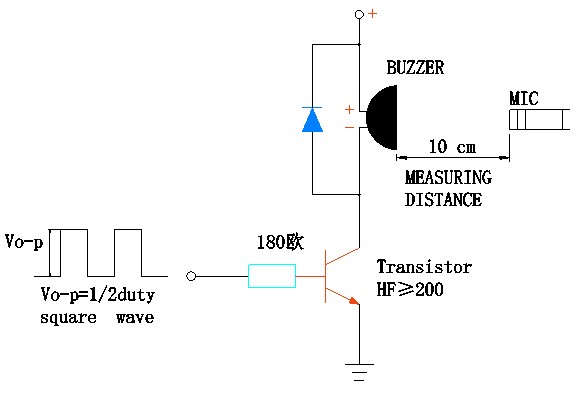

Tak, oba akceptują falę prostokątną 2700 Hz przy odpowiednich napięciach znamionowych. Jednakże obwód napędowy musi dostarczać odpowiednie napięcie i prąd. Wariant 16 Ω przy 3,6 V wymaga źródła o wydajności ≤100 mA; wariant 32 Ω przy 5,0 V wymaga ≤80 mA. W przypadku MCU 3,3 V wariant 32 Ω wymaga tranzystora przesuwającego poziom lub MOSFET-u, aby osiągnąć napięcie znamionowe 5 V. W przypadku MCU 5 V oba mogą być zasilane za pomocą odpowiednich rezystorów bazowych i diod flyback w celu ochrony GPIO.

P3: Jaka jest zaleta wysokości wgłębienia 4,0 mm w porównaniu z alternatywami 3,0 mm?

Zwiększona głośność wewnętrzna wzmacnia rezonans Helmholtza przy 2700 Hz, poprawiając efektywność akustyczną i przyczyniając się do wysokich pomiarów SPL (91–99 dB). Wyższy profil zapewnia również dodatkowe miejsce na wychylenie membrany, umożliwiając wytwarzanie większego ciśnienia akustycznego przed mechanicznym obcięciem. Chociaż wysokość 4,0 mm wymaga większego prześwitu w osi Z, korzyści akustyczne sprawiają, że jest on preferowany w zastosowaniach, w których wydajność ma krytyczne znaczenie i dostępna jest przestrzeń pionowa.

P4: Czy częstotliwość 2700 Hz jest odpowiednia dla środowisk z hałasem otoczenia o wysokiej częstotliwości?

Częstotliwość 2700 Hz znajduje się poniżej dominującego spektrum wielu silników, sprężarek i zasilaczy impulsowych (zwykle 3–8 kHz). Ta niższa częstotliwość często poprawia stosunek sygnału do szumu w warunkach przemysłowych, unikając pasma, w którym koncentruje się hałas maszyn. W środowiskach zdominowanych przez dudnienie o niskiej częstotliwości (np. silniki Diesla) wyższe częstotliwości mogą być preferowane – MEIDI oferuje alternatywne częstotliwości rezonansowe do dostosowania OEM.

P5: Czy serii MLT‑8540 można używać w zastosowaniach zewnętrznych lub w warunkach wysokiej wilgotności?

Komponenty są przystosowane do pracy przy wilgotności względnej 90–95% bez kondensacji, zgodnie z testem odporności na wilgoć (48 godzin przy 50°C / 95% RH). Nie są hermetycznie zamknięte i nie należy ich wystawiać na bezpośrednie działanie wilgoci lub zanurzenie. Do użytku na zewnątrz brzęczyk należy zamontować w obudowie o stopniu ochrony IP z otworami akustycznymi, które umożliwiają transmisję dźwięku i zapobiegają przedostawaniu się wody. MEIDI oferuje powłokę konforemną jako opcję niestandardową dla zamówień hurtowych – skontaktuj się z naszym zespołem inżynierów, aby omówić wymagania dotyczące ochrony przed wnikaniem.

P6: Jaka jest oczekiwana żywotność przy ciągłej pracy?

Standardowa kwalifikacja obejmuje 96 godzin ciągłej pracy w temperaturze 25°C z falą prostokątną wynoszącą 50% cyklu pracy. W przypadku zastosowań z dźwiękiem ciągłym na czas nieokreślony MEIDI zaleca ograniczenie cyklu pracy do 50% lub wdrożenie przerywanych wzorców alertów (np. 1 sekunda włączenia, 3 sekundy wyłączenia), aby zmniejszyć nagrzewanie się cewki i wydłużyć żywotność. Dane z testów o przedłużonej żywotności dla określonych warunków pracy są dostępne na żądanie.
