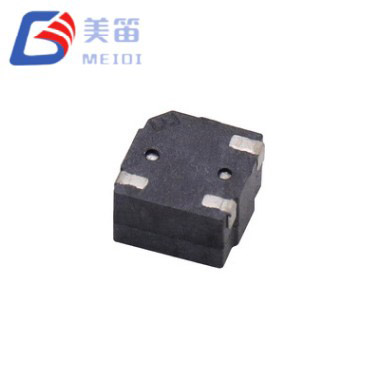

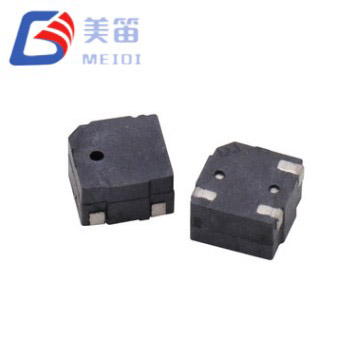

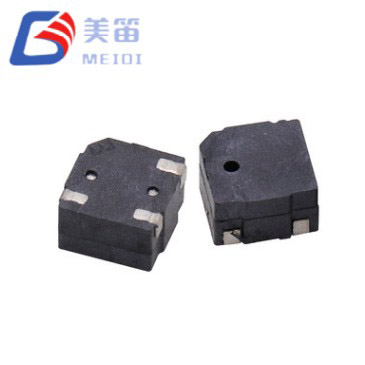

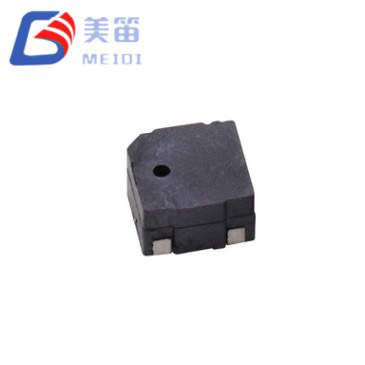

Magnetyczny pasywny brzęczyk SMD 5*3mm to pasywny brzęczyk elektromagnetyczny do montażu powierzchniowego, który zwiększa wysokość wnęki do 3,0 mm w kompaktowej obudowie 5,0 x 5,0 mm serii MLT-5000. Ta dodatkowa głośność wewnętrzna umożliwia przetwornikowi dostarczanie wyższych poziomów ciśnienia akustycznego bez zwiększania powierzchni PCB, zapewniając praktyczne ulepszenie w projektach wymagających bardziej widocznych alarmów, ale ograniczonych ograniczeniami układu płytki. Brzęczyk jest sterowany zewnętrznym sygnałem prostokątnym 4000 Hz lub sygnałem PWM, a jego impedancja cewki 12 Ω umożliwia bezpośrednie połączenie z pinami GPIO wielu mikrokontrolerów 3,3 V, co upraszcza zestawienie materiałów.
MEIDI opracowało MLT‑5030 do zastosowań, w których akustyka obudowy lub hałas otoczenia wymagają większej mocy wyjściowej niż mogą zapewnić alternatywy o wysokości 2,0 mm. Dane testowe z próbki produkcyjnej składającej się z dziesięciu jednostek wskazują, że poziom ciśnienia akustycznego mieści się w zakresie od 87,8 dB do 89,5 dB w odległości 10 cm, przy poborze prądu od 86,7 mA do 89,0 mA. Te zmierzone wyniki są zgodne z gwarantowanym minimum 80 dB i maksymalnym prądem 100 mA, co daje inżynierom jasne pole do działania.
Wysokość profilu wynosząca 3,0 mm zwiększa objętość komory rezonansowej, co przekłada się bezpośrednio na wyższe ciśnienie akustyczne w porównaniu z wariantami 2,0 mm z tej samej serii, przy czym wymiary podstawy 5,0 x 5,0 mm pozostają niezmienione.
Rezystancja cewki wynosząca 12 Ω umożliwia sterowanie brzęczykiem bezpośrednio ze standardowego wyjścia mikrokontrolera 3,3 V, co eliminuje potrzebę stosowania oddzielnego stopnia tranzystorowego w wielu konstrukcjach i zmniejsza liczbę komponentów.
Zakres napięcia roboczego rozciąga się od 2 V do 4 V i obejmuje jednoogniwowe akumulatory litowo-jonowe, ogniwa pastylkowe i regulowane szyny 3,3 V bez dodatkowego kondycjonowania napięcia.
Wyjście akustyczne jest określone na poziomie co najmniej 80 dB w odległości 10 cm przy napędzie 3 V, przy częstotliwości rezonansowej 4000 Hz i tolerancji ± 300 Hz.
Czarna obudowa LCP jest przystosowana do pracy ciągłej w zakresie od -20°C do +70°C i jest kompatybilna ze standardowym bezołowiowym lutowaniem rozpływowym do maksymalnej temperatury 255°C.

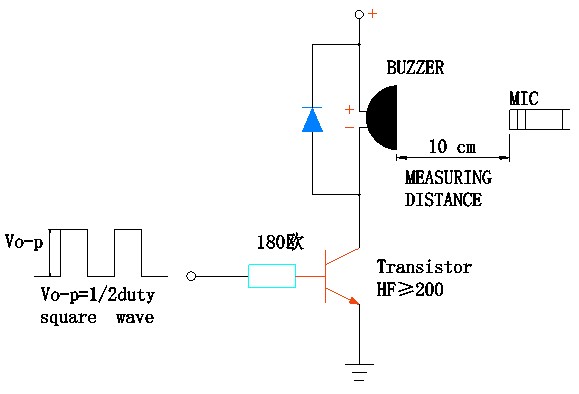

Jako pasywny element elektromagnetyczny, pasywny brzęczyk magnetyczny SMD 5 * 3 mm wymaga sygnału wzbudzenia AC, zwykle fali prostokątnej 4000 Hz, do wytworzenia dźwięku. Cewka 12 Ω stanowi obciążenie, które może być zasilane przez wiele pinów GPIO 3,3 V, które mogą pobierać prąd do 100 mA, chociaż bufor tranzystorowy pozostaje zalecaną opcją, gdy pojemność prądowa pinów jest niepewna lub gdy wiele brzęczyków współdzieli szynę. Okno robocze od 2 V do 4 V zapewnia swobodę w zakresie krzywych rozładowania akumulatora i tolerancji zasilania; przy napięciu znamionowym 3,0 V ciśnienie akustyczne osiąga co najmniej 80 dB, a próbki produkcyjne stale przekraczają 87 dB, potwierdzając zalety powiększonej wnęki.
Częstotliwość rezonansowa jest ustalona na 4000 Hz i mieści się w zakresie, w którym ludzki słuch jest najbardziej czuły, dzięki czemu dźwięk jest wyraźnie słyszalny nawet w umiarkowanie hałaśliwym otoczeniu. Przesunięta apertura dźwiękowa ma za zadanie skierować dźwięk do przodu, co jest przydatne, gdy brzęczyk jest umieszczony za kratką lub otworem kierunkowym w obudowie. Element ważący 0,1 g dodaje do płyty znikomą masę i można go umieścić za pomocą standardowego sprzętu typu pick-and-place.
MEIDI przeprowadza testy akustyczne w każdej partii produkcyjnej, a typowe parametry wydajności podane w arkuszu danych pochodzą z takich pomiarów. Gwarantowane specyfikacje stanowią niezawodną podstawę do projektowania systemu, a przykładowe dane dają realistyczny obraz tego, czego można się spodziewać w produkcji seryjnej.
Zwiększona wysokość wnęki wynosząca 3,0 mm zapewnia wymierną przewagę akustyczną w porównaniu z cieńszymi alternatywami o grubości 2,0 mm, bez zwiększania powierzchni PCB, co czyni ją modernizacją w przypadku istniejących układów 5 mm, które mają wymagany prześwit pionowy.
Rezystancja cewki 12 Ω umożliwia bezpośrednie sterowanie GPIO w wielu mikrokontrolerach 3,3 V, upraszczając obwód napędowy i oszczędzając miejsce na płycie.
Tolerancja napięcia zasilania od 2 V do 4 V umożliwia podłączenie różnych źródeł niskiego napięcia, od jednoogniwowych pakietów litowych po regulowane szyny logiczne.
Obudowa LCP zachowuje swój kształt i integralność pola lutowniczego podczas cykli rozpływu, z określoną wartością szczytową 255°C i maksymalnie trzema przejściami, umożliwiając w razie potrzeby montaż dwustronny.
Kierunkowa emisja dźwięku przez przesunięty otwór pomaga skierować alarm w stronę użytkownika, poprawiając postrzeganą głośność w instalacjach skierowanych twarzą w twarz.
| Parametr | Wartość |
| Typ produktu | Elektromagnetyczny pasywny brzęczyk SMD |
| Napięcie znamionowe | 3,0 V (o-p) |
| Napięcie robocze | 2 – 4 V (o-p) |
| Moc dźwięku w odległości 10 cm | ≥ 80 dB |
| Prąd operacyjny | ≤ 100 mA |
| Częstotliwość rezonansowa | 4000 ± 300 Hz |
| Rezystancja cewki | 12 ± 3 Ω |
| Temperatura pracy | -20°C ~ +70°C |
| Temperatura przechowywania | -30°C ~ +80°C |
| Wymiary (dł. × szer. × wys.) | 5,0 × 5,0 × 3,0 mm |
| Waga | 0,1 g |
| Materiał obudowy | Czarny LCP |
| Metoda lutowania (zalecana) | Rozpływ: 255 ± 5°C, 3 s; Rozgrzej 180°C, 40–70 s |
Poniższe opisy przypadków użycia opierają się na charakterystykach elektrycznych i akustycznych MLT‑5030. Stanowią one wytyczne dotyczące integracji i powinny zostać zweryfikowane pod kątem konkretnego produktu końcowego i otoczenia regulacyjnego.
Przemysłowe panele alarmowe i sterowniki procesów korzystają z wyjścia o natężeniu ponad 85 dB i powierzchni o powierzchni 5 mm, która pasuje do gęstych płytek we/wy, gdzie potrzebnych jest wiele punktów alarmowych. Wysokość 3,0 mm jest zazwyczaj zgodna z prześwitem nad standardowymi obudowami na szynę DIN.
Klawiatury bezpieczeństwa i kontroli dostępu, czujki włamań i sygnalizatory przeciwpożarowe mogą wykorzystywać kierunkową emisję brzęczyka do kierowania sygnału w stronę użytkownika, natomiast bezpośredni napęd GPIO upraszcza instalacje wielostrefowe.
Medyczny sprzęt diagnostyczny, taki jak analizatory laboratoryjne i monitory pacjenta, często wymaga wyraźnego, stabilnego częstotliwościowo alarmu o zakończeniu cyklu lub wystąpieniu błędu. Dźwięk o częstotliwości 4000 Hz różni się od hałasu otoczenia o niższej częstotliwości, powszechnego w warunkach klinicznych.
Urządzenia komercyjne, w tym zmywarki przemysłowe, pralki i urządzenia sprzedające, mogą polegać na modelu MLT-5030 w zakresie powiadamiania o zakończeniu cyklu i awariach, przy szerokim zakresie zasilania uwzględniającym wahania napięcia typowe dla tablic sterujących urządzenia.
Samochodowe układy pomocnicze, takie jak czujniki odległości cofania, przypomnienia o zapięciu pasów bezpieczeństwa i wskaźniki ładowania pojazdów elektrycznych, mogą wykorzystywać brzęczyk w systemach 12 V, gdy dodany jest rezystor szeregowy w celu obniżenia napięcia, lub bezpośrednio w obwodach podrzędnych 3,3 V.
Zewnętrzne urządzenia IoT, czujniki środowiskowe i węzły infrastruktury inteligentnego miasta narażone na wiatr i hałas otoczenia mogą wykorzystywać wyższe ciśnienie akustyczne dostępne z wnęki o średnicy 3,0 mm, aby zachować słyszalność.
Magnetyczny pasywny brzęczyk SMD 5*3 mm rozwiązuje typowy konflikt sprzętowy: potrzebę większej mocy akustycznej bez zwiększania powierzchni PCB. Podnosząc wysokość brzęczyka z 2,0 mm do 3,0 mm, MEIDI stworzyło komponent, który pasuje do tych samych pól lutowniczych, co cieńsze MLT-5020 i MLT-5020H, umożliwiając poprawę wydajności akustycznej bez zmiany układu. Dodatkowa głośność wewnętrzna stale zapewnia poziomy ciśnienia akustycznego w wysokim zakresie 80 dB, co potwierdzają pomiary próbek produkcyjnych.
Wybrano rezystancję cewki 12 Ω, aby spełnić proste wymagania dotyczące napędu. Pin MCU 3,3 V, który może dostarczyć prąd o natężeniu 100 mA, może bezpośrednio sterować brzęczykiem, co jest przydatne w projektach wrażliwych na koszty, w których liczy się każdy tranzystor. Dla projektantów, którzy preferują bufor, mały tranzystor NPN lub MOSFET działa ze standardowymi poziomami logicznymi i dodaje minimalną powierzchnię.
Czarna obudowa LCP została sprawdzona w testach niezawodności, które obejmują testy zmian temperatury, wibracji i upadków, co daje pewność długoterminowej stabilności. Komponent jest kompatybilny z zautomatyzowanymi liniami SMT i może wytrzymać naprężenia termiczne występujące w procesach dwustronnego rozpływu. Dostępne są próbki umożliwiające sprawdzenie parametrów akustycznych obudowy przed rozpoczęciem produkcji na dużą skalę.
MEIDI Intelligent Technology produkuje komponenty akustyczne od 2011 roku. Fabryka firmy w Jiangsu w Chinach działa w ramach systemu zarządzania jakością posiadającego certyfikat ISO 9001 i integruje wewnętrzne formowanie LCP, automatyczne nawijanie cewek, montaż SMD i 100% wbudowane testy akustyczne. Ta pionowa integracja pozwala MEIDI kontrolować cały łańcuch produkcyjny, od surowca do gotowego komponentu, oraz utrzymywać stałą jakość przy dużych nakładach.
MLT‑5030 jest produkowany na tych samych zautomatyzowanych liniach SMD, które obsługują klientów MEIDI z branży motoryzacyjnej i przemysłowej. Każda partia przechodzi program weryfikacji niezawodności określony w specyfikacji produktu. Badanie przesiewowe pod kątem stresu środowiskowego obejmuje 48-godzinną ekspozycję na wysoką temperaturę +80°C, 48-godzinne wychłodzenie w temperaturze -30°C i pięć cykli szoku termicznego pomiędzy tymi temperaturami. Wytrzymałość mechaniczną potwierdzono testami wibracji o częstotliwości od 10 Hz do 55 Hz z amplitudą 1,0 mm we wszystkich osiach, a następnie trzema swobodnymi upadkami z wysokości 75 cm na powierzchnię z twardego drewna. Odporność na wilgoć ocenia się w temperaturze 50°C i wilgotności względnej 90–95% przez 48 godzin, a integralność lutowania potwierdza się za pomocą testu ciepła lutowania w temperaturze 250°C i profilowania pełnego rozpływu.

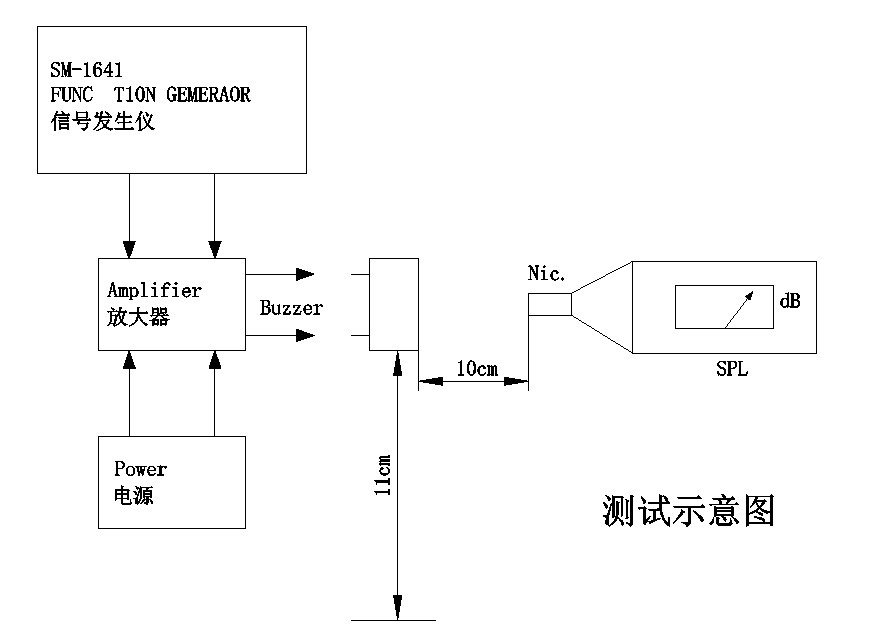

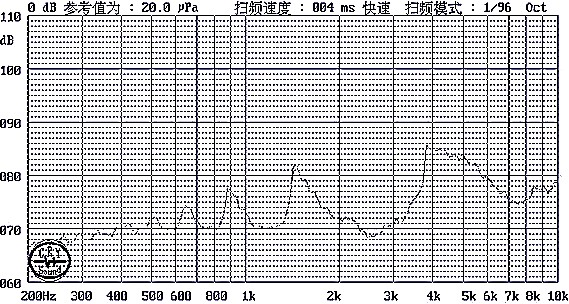

Typowa wydajność produkcyjna MLT‑5030, zarejestrowana na podstawie dziesięcioczęściowej próbki, wykazuje ciśnienie akustyczne od 87,8 dB do 89,5 dB, natężenie prądu od 86,7 mA do 89,0 mA i stabilną częstotliwość rezonansową 4000 Hz. Liczby te pokazują jednorodność osiągniętą w procesie produkcyjnym i są dostępne do wglądu dla klientów wraz z pełnymi raportami z testów partii.
1. Jak model MLT‑5030 wypada pod względem akustycznym w porównaniu z modelami MLT‑5020 2,0 mm?
Wnęka o średnicy 3,0 mm zapewnia MLT‑5030 większą objętość rezonansu wewnętrznego, co przekłada się na wyższe ciśnienie akustyczne. Chociaż gwarantowane minimum wynosi 80 dB, próbki produkcyjne rutynowo mierzą od 87 dB do 89 dB. Wymiary podstawy 5,0 × 5,0 mm są identyczne, więc MLT‑5030 może zastąpić brzęczyk 2,0 mm bez konieczności zmiany płytki drukowanej, o ile nad płytką dostępne jest dodatkowe 1,0 mm wysokości.
2. Jaki jest wymagany minimalny odstęp nad MLT‑5030?
Korpus brzęczyka wystaje 3,0 mm nad powierzchnię PCB. Aby uniknąć przeszkód akustycznych, zaleca się pozostawienie wolnej strefy w odległości co najmniej 4–5 mm od powierzchni płyty, łącznie z otworem dźwiękowym. Pobliska powierzchnia zbyt blisko apertury może zmniejszyć odczuwalną głośność i przesunąć charakterystykę częstotliwościową.
3. Czy mogę zastąpić brzęczyk magnetyczny z otworem przelotowym na model MLT‑5030?
Tak, pasywny brzęczyk magnetyczny SMD 5*3 mm stanowi alternatywę do montażu powierzchniowego na powierzchni 5,0 mm kwadratowej. Płytka drukowana będzie musiała zostać przeprojektowana pod kątem podkładek SMD, ale cewka 12 Ω i napęd 3 V są kompatybilne z wieloma obwodami logicznymi 3,3 V, które wcześniej napędzały części z otworami. Bufor tranzystorowy może być nadal używany, jeśli istniejący obwód już go zawiera.
4. Czy MLT‑5030 nadaje się do urządzeń zasilanych bateryjnie?
Przy maksymalnym poborze prądu wynoszącym 100 mA przy 3,0 V, brzęczyk można obsługiwać w przypadku większości konfiguracji akumulatorów, w tym jednoogniwowych ogniw litowo-jonowych i ogniw pastylkowych 3 V. Zakres działania od 2 V do 4 V obejmuje krzywą rozładowania ogniwa litowego bez regulacji. W przypadku zastosowań o bardzo niskim poborze mocy zmniejszenie cyklu pracy PWM poniżej 50% może jeszcze bardziej obniżyć średni prąd kosztem pewnego poziomu ciśnienia akustycznego.
5. Jaki profil przepływu jest zalecany dla MLT‑5030?
Czarna obudowa LCP wytrzymuje standardowy rozpływ bezołowiowy ze szczytową temperaturą 255±5°C przez 3 sekundy, po podgrzaniu w temperaturze 180°C przez 40–70 sekund. Dozwolone są maksymalnie trzy przejścia przepływowe. Szczegółowy profil znajduje się w specyfikacji produktu, a firma MEIDI może udzielić wskazówek dotyczących konkretnych ustawień piekarnika.
Aby poprosić o wycenę, zamówić próbki inżynieryjne lub omówić dostosowanie OEM/ODM, skontaktuj się z MEIDI za pośrednictwem formularza zapytania. Zespół inżynierów ds. zastosowań może pomóc w zakresie akustyki obudowy, optymalizacji obwodów napędowych i weryfikacji profilu przepływu w środowisku produkcyjnym. Pionowo zintegrowana produkcja MEIDI i system jakości ISO 9001 zapewniają spójność niezbędną w przypadku programów masowych.
